【2012 精品课件】人教版物理选修3-2 第5章本章优化总结

(共18张PPT)
【2012 精品课件】人教版物理选修3-2 第5章本章优化总结

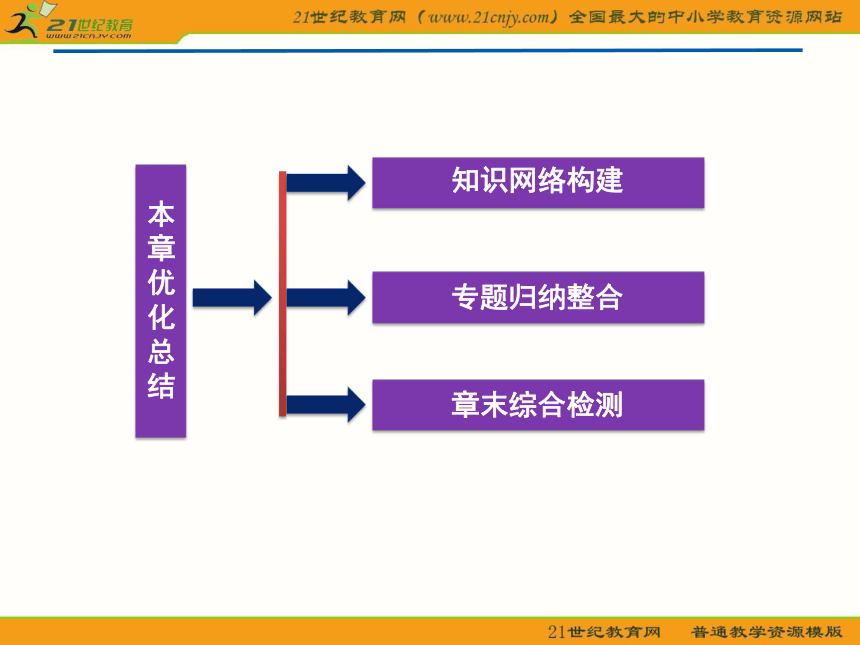

专题归纳整合
章末综合检测
本章优化总结

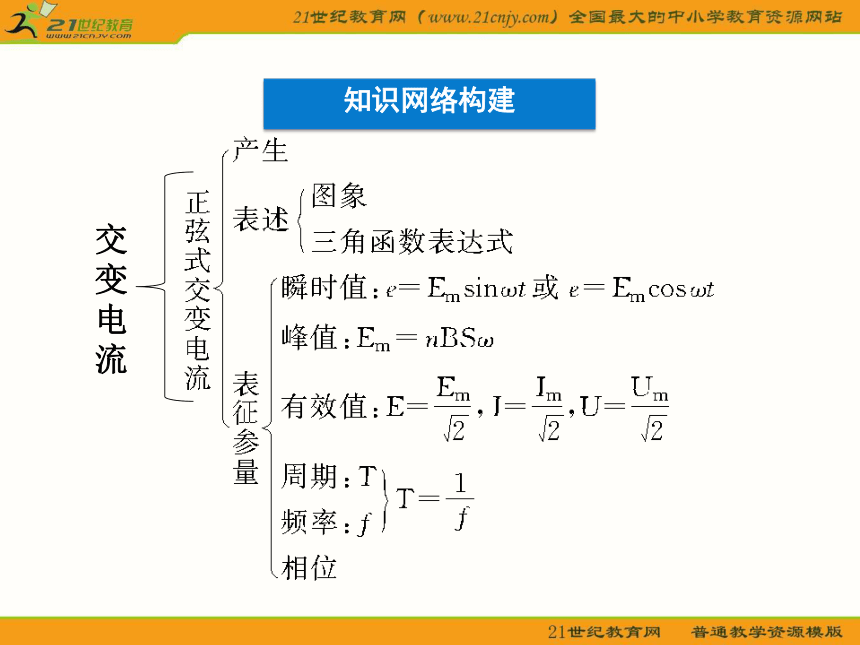

知识网络构建

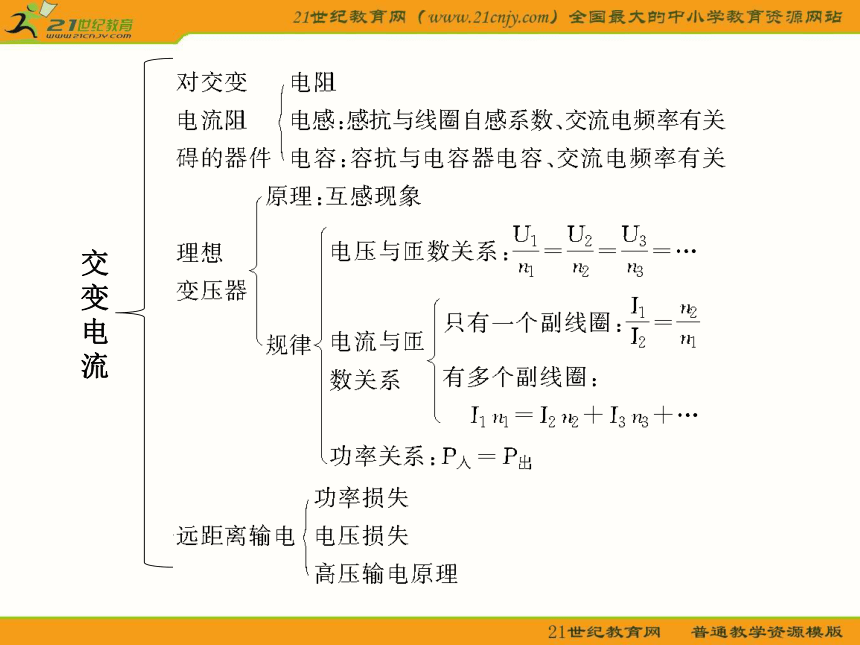

知识网络构建
交变电流
交变电流

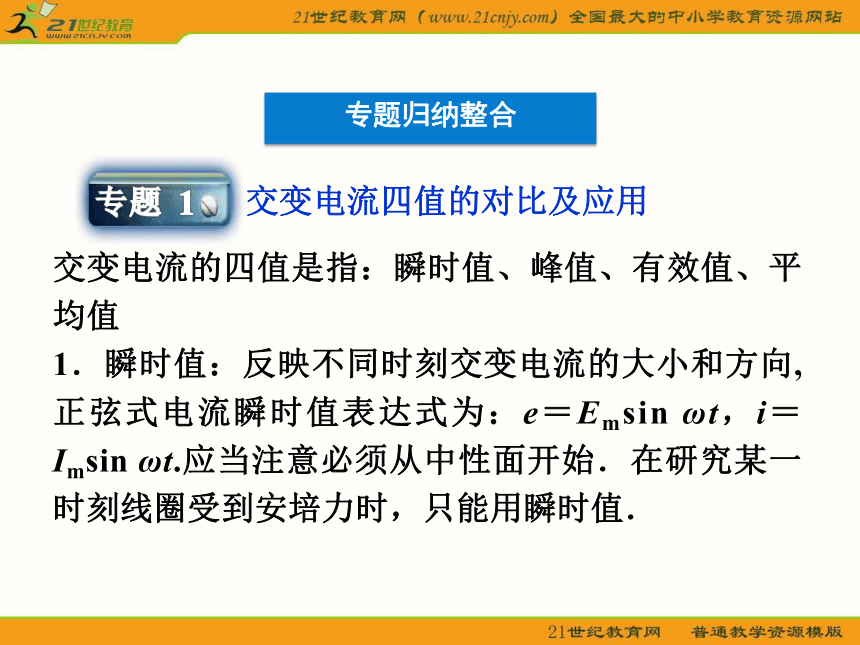

专题归纳整合
交变电流四值的对比及应用

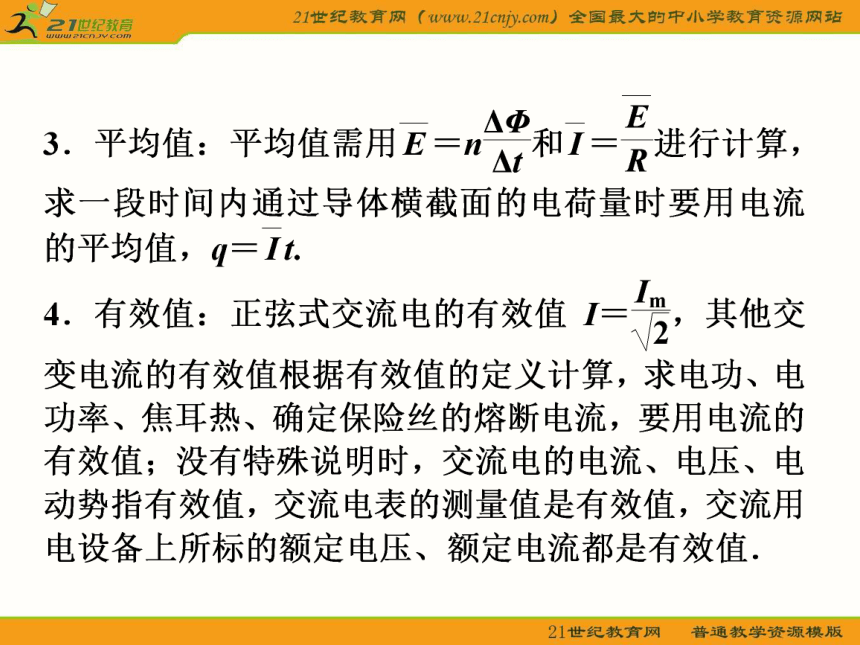

交变电流的四值是指：瞬时值、峰值、有效值、平均值
1．瞬时值：反映不同时刻交变电流的大小和方向,正弦式电流瞬时值表达式为：e＝Emsin ωt，i＝Imsin ωt.应当注意必须从中性面开始．在研究某一时刻线圈受到安培力时，只能用瞬时值．

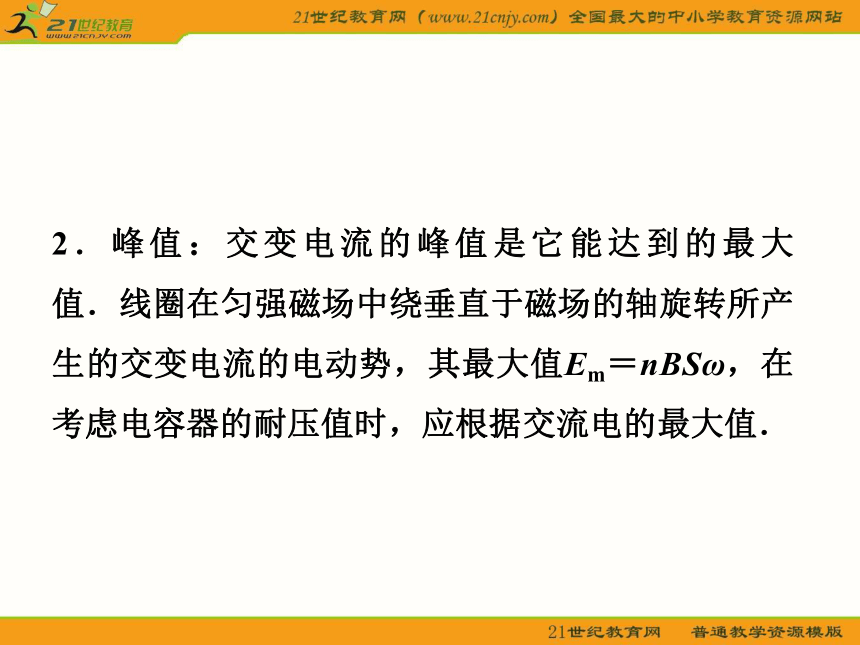

2．峰值：交变电流的峰值是它能达到的最大值．线圈在匀强磁场中绕垂直于磁场的轴旋转所产生的交变电流的电动势，其最大值Em＝nBSω，在考虑电容器的耐压值时，应根据交流电的最大值．
如图5－1所示，匀强磁场的磁感应强度B＝0.5 T，边长L＝10 cm的正方形线圈abcd共100匝，线圈电阻r＝1 Ω，线圈绕垂直于磁感线的对称轴OO′匀速转动，角速度为ω＝2π rad/s，外电路电阻R＝4 Ω，求：
图5－1
例1
【答案】　(1)3.14 V　(2)1.57 V　(3)2.6 V　(4)1.78 V
(5)0.99 J　(6)0.0866 C
理想变压器的基本关系和动态分析问题
2．关于理想变压器的动态分析问题
处理此类问题的关键是分清变量和不变量，弄清理想变压器中各物理量之间的联系和相互制约关系，大致有两种情况．
(1)负载电阻，原线圈电压不变，副线圈的电压、原副线圈的电流、功率随匝数变化而变化．
(2)匝数比，原线圈电压不变，原副线圈的电流、功率随负载电阻的变化而变化．
如图5－2所示电路中的变压器为理想变压器,S为单刀双掷开关，P是滑动变阻器R的滑动触头,U1为加在原线圈两端的交变电压，I1、I2分别为原线圈和副线圈中的电流.下列说法正确的是(　　)
图5－2
例2
A．保持P的位置及U1不变，S由b切换到a，则R上消耗的功率减小
B．保持P的位置及U1不变，S由a切换到b，则I2减小
C．保持P的位置及U1不变，S由b切换到a，则I1增大
D．保持U1不变，S接在b端，将P向上滑动，则I1减小
【精讲精析】　S由b切换到a时，副线圈匝数增多,则输出电压U2增大，R上消耗的功率增大，由变压器功率关系可知，其输入功率也增大，故输入电流I1增大，所以A错，C对；S由a切换到b时，副线圈匝数减少，则输出电压U2减小，I2减小，B对；P向上滑动时，R减小，I2增大，由电流与匝数的关系可知，I1增大，D错．
【答案】　BC
