中考专题复习----简单机械
杠杆和滑轮

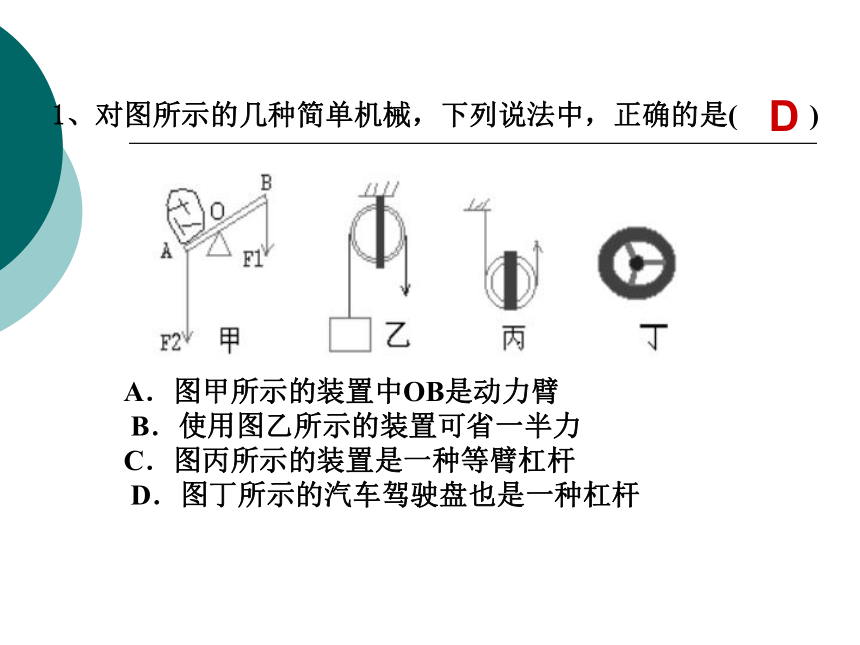

1、对图所示的几种简单机械，下列说法中，正确的是( )
A．图甲所示的装置中OB是动力臂
B．使用图乙所示的装置可省一半力
C．图丙所示的装置是一种等臂杠杆
D．图丁所示的汽车驾驶盘也是一种杠杆
D

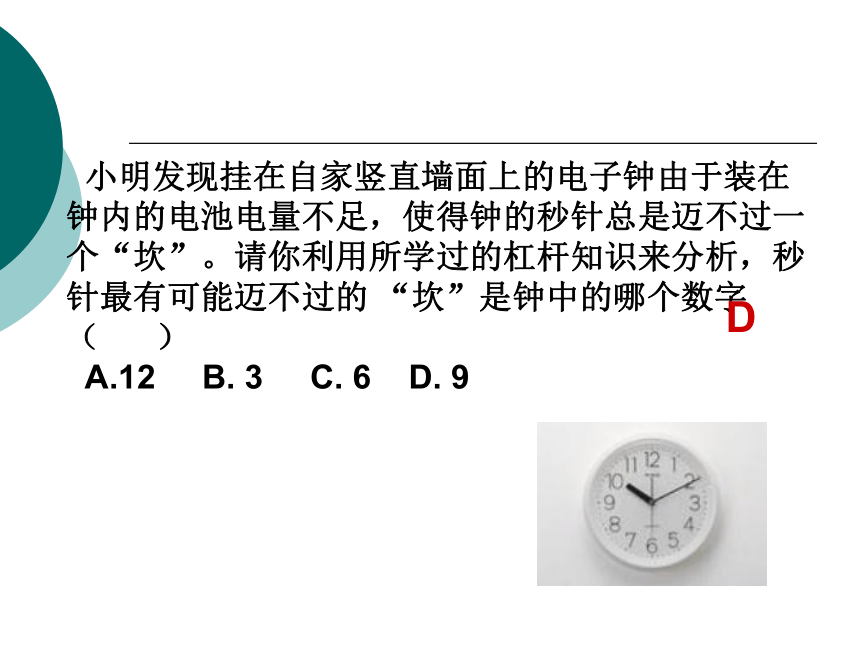

小明发现挂在自家竖直墙面上的电子钟由于装在钟内的电池电量不足，使得钟的秒针总是迈不过一个“坎”。请你利用所学过的杠杆知识来分析，秒针最有可能迈不过的 “坎”是钟中的哪个数字（ ）
A.12 B. 3 C. 6 D. 9
D

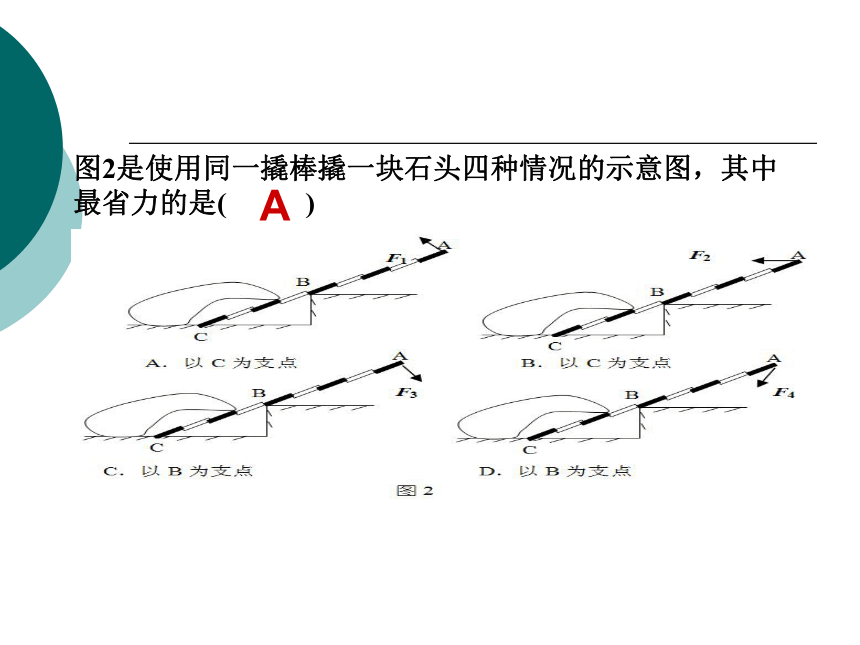

图2是使用同一撬棒撬一块石头四种情况的示意图，其中最省力的是( )
A

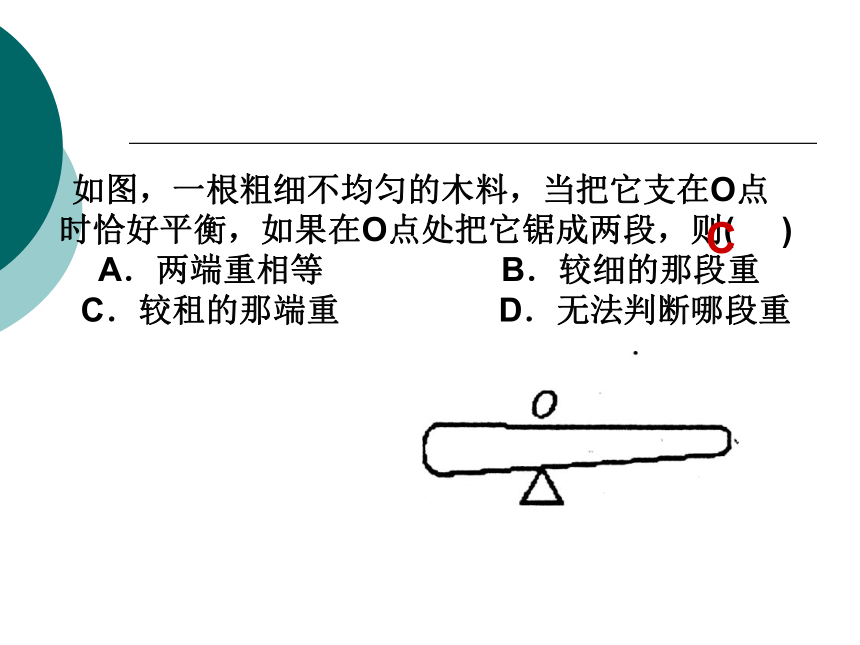

如图，一根粗细不均匀的木料，当把它支在O点时恰好平衡，如果在O点处把它锯成两段，则( )
A．两端重相等 B．较细的那段重
C．较租的那端重 D．无法判断哪段重
C
如图所示，一根粗细均匀的铜丝，用线系在中点，处于平衡状态，如果将其左端弯起则( )
A．铜丝仍平衡 B．左端将下沉
C．右端将下沉 D．无法确定
B

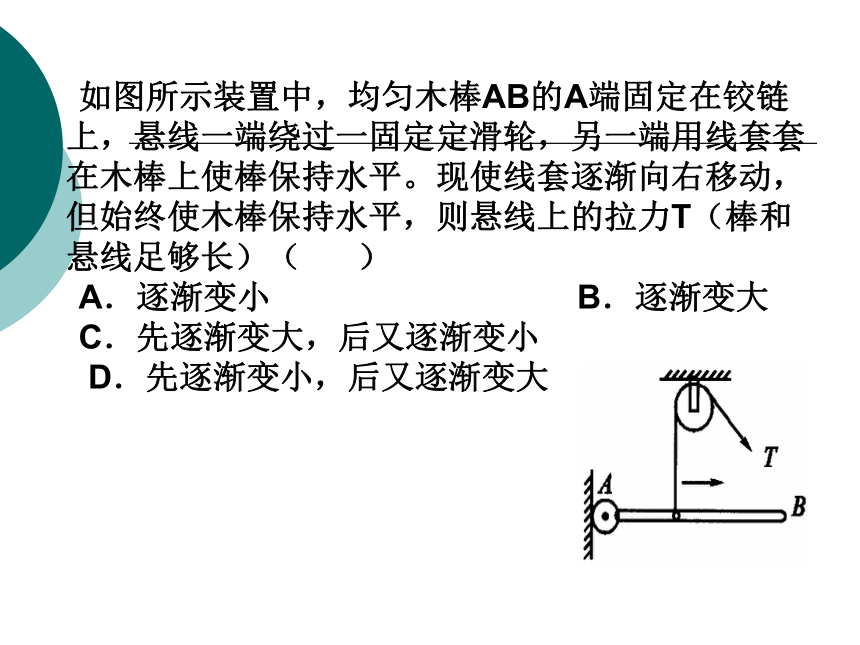

如图所示装置中，均匀木棒AB的A端固定在铰链上，悬线一端绕过一固定定滑轮，另一端用线套套在木棒上使棒保持水平。现使线套逐渐向右移动，但始终使木棒保持水平，则悬线上的拉力T（棒和悬线足够长）（ ）
A．逐渐变小 　　　　　　　　B．逐渐变大
C．先逐渐变大，后又逐渐变小
D．先逐渐变小，后又逐渐变大
12.如图6-1-19所示，杠杆OA可绕支点O转动，B处挂一重物
G，A处用 一 竖直力F.当杠杆和竖直墙之间夹角逐渐增大时，
为了使杠杆平衡，则( )
A. F大小不变，但F＜G
B. F大小不变，但F＞G
C. F逐渐减小，但F＞G
D. F逐渐增大，但F＜G
图6-1-19
如图所示，滑轮下挂重500N的物体G，滑轮重40N，绳和杠杆都是轻质的。要在图示位置使杠杆平衡，在杠杆的A点所加的竖起向上的力F应是（杠杆上标度的间距相等）( )
A．270N B．360N C．540N D．720N
B
如图,一物体重为50牛，用10牛的力拉物体，在拉力的作用下以0.2米／秒的速度前进2米，则拉力做的功和功率分别是 (不计滑轮和绳之间的摩擦) （ ）
A.20焦．2瓦 B.40焦．4瓦
C.10焦．1瓦 D.100焦、10瓦
C
重为G的均匀硬棒悬于O点成竖直，现在下端施一水平拉力F，让棒缓慢转过θ角，如图所示，则棒在转动过程中( )
A．拉力做功，拉力逐渐增大
B．拉力做功，拉力逐渐减小
C．拉力不做功，拉力逐渐增大
D．拉力不做功，拉力逐渐减小
A
一根轻质的杠杆，在左右两端分别挂上200N和300N的重物时，杠杆恰好平衡，若将两边物重同时减少50N，则杠杆（ ）
A．左端下沉 B．右端下沉
C．仍然平衡 D．无法确定
一把刻度准确的杆秤，秤砣因长期使用磨损变轻，现用其称大白菜质量时的示数将（ ）
若不小心在秤砣上粘了一块泥土，则称量示数将（ ）A．比物体的实际质量大 B．比物体的实际质量小
C．和物体的实际质量相同 D．无法判断
B
A
B
如图所示的杠杆，可绕O点转动，在A端加力F,使杠杆平衡，不计杠杆重，则F与G的大小关系是 （ ）
A.FG
C.F=G D.以上三种情况都有可能
D
如下图所示，水平台上的物体A重50N，在水平向右的拉力F的作用下以5cm/s的速度做匀速直线运动，此时弹簧测力计的示数为10N，若滑轮重及绳与滑轮之间的摩擦忽略不计，则拉力F为______牛，物体A受到的摩擦力为______牛，拉力的功率为______W。
如上图所示，杠杆AB可绕O转动，绳AD连在以A为圆心的弧形导轨MN上，D可在MN上自由滑动，当绳的D端从N向M滑动过程中，杠杆仍保持平衡，则AD对杠杆的拉力变化情况是____________。
如图是一种动滑轮，重物A挂在绳的一端，拉力F牵着滑轮一起以1 m／s的速度上升。设A物重20牛，若不计滑轮所受重力，向上匀速拉滑轮的力F= 牛。物体上升的速度为 。若滑轮重4牛，则向上匀速拉滑轮的力F= 牛。物体上升的速度为 。
如图为教室里两块可上下拉动的活动黑板。两块黑板形状和质量均相同，通过两只定滑轮相连。擦黑板时，某同学推拉其中—块黑板觉得较“费力”。则下列说法中正确的是（ ）
A．定滑轮不能省力，向上推黑板的力等于一块黑板的重力
B．定滑轮不能省力，向下拉黑板的力等于两块黑板的重力
C．向上推黑板时推力做功，向下拉黑板时拉力也做功
D．向上推黑板时推力做功，向下拉黑板时拉力不做功
C
·
·
F
水
用如图所示的滑轮组匀速提起水中的重物，当重物浸没在水中时，拉力为11.6牛，滑轮组的机械效率为75%，当重物离开水面时，拉力为14.5牛（整个装置的摩擦和绳重不计），求重物的密度。
