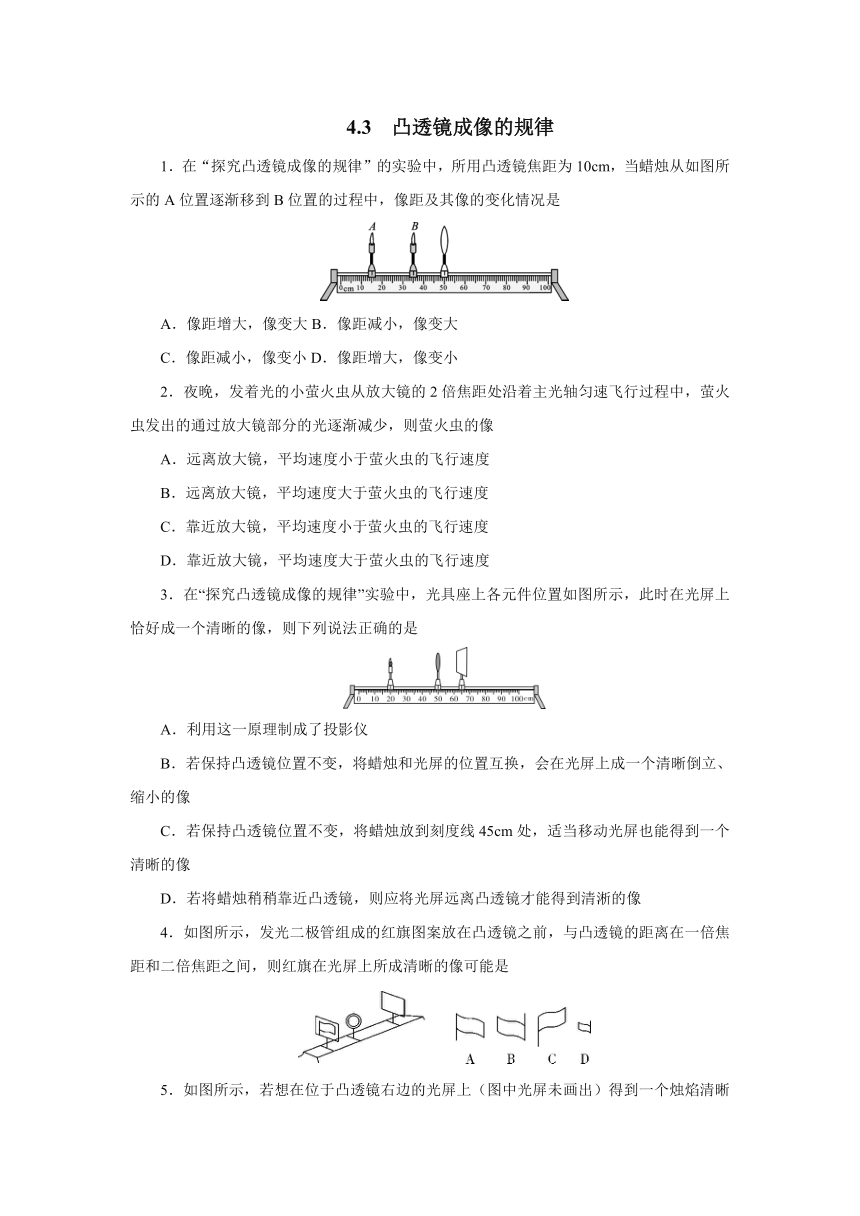

4.3
凸透镜成像的规律
1.在“探究凸透镜成像的规律”的实验中,所用凸透镜焦距为10cm,当蜡烛从如图所示的A位置逐渐移到B位置的过程中,像距及其像的变化情况是
A.像距增大,像变大B.像距减小,像变大
C.像距减小,像变小D.像距增大,像变小
2.夜晚,发着光的小萤火虫从放大镜的2倍焦距处沿着主光轴匀速飞行过程中,萤火虫发出的通过放大镜部分的光逐渐减少,则萤火虫的像
A.远离放大镜,平均速度小于萤火虫的飞行速度
B.远离放大镜,平均速度大于萤火虫的飞行速度
C.靠近放大镜,平均速度小于萤火虫的飞行速度
D.靠近放大镜,平均速度大于萤火虫的飞行速度
3.在“探究凸透镜成像的规律”实验中,光具座上各元件位置如图所示,此时在光屏上恰好成一个清晰的像,则下列说法正确的是
A.利用这一原理制成了投影仪
B.若保持凸透镜位置不变,将蜡烛和光屏的位置互换,会在光屏上成一个清晰倒立、缩小的像
C.若保持凸透镜位置不变,将蜡烛放到刻度线45cm处,适当移动光屏也能得到一个清晰的像
D.若将蜡烛稍稍靠近凸透镜,则应将光屏远离凸透镜才能得到清淅的像
4.如图所示,发光二极管组成的红旗图案放在凸透镜之前,与凸透镜的距离在一倍焦距和二倍焦距之间,则红旗在光屏上所成清晰的像可能是

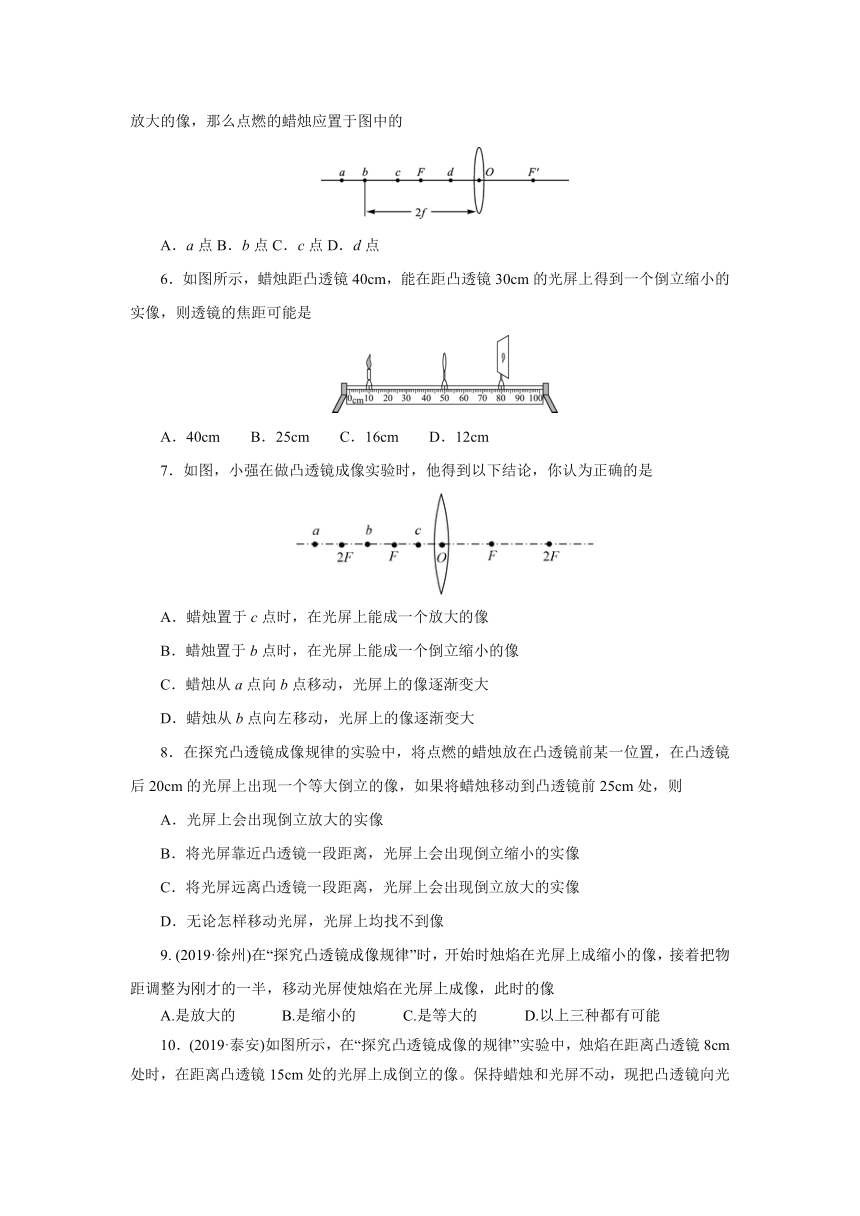

5.如图所示,若想在位于凸透镜右边的光屏上(图中光屏未画出)得到一个烛焰清晰放大的像,那么点燃的蜡烛应置于图中的
A.a点B.b点C.c点D.d点
6.如图所示,蜡烛距凸透镜40cm,能在距凸透镜30cm的光屏上得到一个倒立缩小的实像,则透镜的焦距可能是
A.40cm
B.25cm
C.16cm
D.12cm
7.如图,小强在做凸透镜成像实验时,他得到以下结论,你认为正确的是
A.蜡烛置于c点时,在光屏上能成一个放大的像
B.蜡烛置于b点时,在光屏上能成一个倒立缩小的像
C.蜡烛从a点向b点移动,光屏上的像逐渐变大
D.蜡烛从b点向左移动,光屏上的像逐渐变大
8.在探究凸透镜成像规律的实验中,将点燃的蜡烛放在凸透镜前某一位置,在凸透镜后20cm的光屏上出现一个等大倒立的像,如果将蜡烛移动到凸透镜前25cm处,则
A.光屏上会出现倒立放大的实像
B.将光屏靠近凸透镜一段距离,光屏上会出现倒立缩小的实像
C.将光屏远离凸透镜一段距离,光屏上会出现倒立放大的实像
D.无论怎样移动光屏,光屏上均找不到像
9.
(2019·徐州)在“探究凸透镜成像规律”时,开始时烛焰在光屏上成缩小的像,接着把物距调整为刚才的一半,移动光屏使烛焰在光屏上成像,此时的像
A.是放大的
B.是缩小的
C.是等大的
D.以上三种都有可能
10.(2019·泰安)如图所示,在“探究凸透镜成像的规律”实验中,烛焰在距离凸透镜8cm处时,在距离凸透镜15cm处的光屏上成倒立的像。保持蜡烛和光屏不动,现把凸透镜向光屏方向移动7cm,下列关于烛焰在光屏上成像的说法正确的是(  )
A.不能成清晰的像
B.成倒立的缩小的像
C.成倒立的放大的像
D.成倒立的等大的像
11.(2019·百色)在探究“凸透镜成像规律”的实验中,将点燃的蜡烛放在距凸透镜32cm处,在透镜另一侧距透镜18cm处的光屏上得到烛焰清晰的像,则(  )
A.光屏上所成的是倒立、放大的实像
B.该透镜的焦距f小于9cm
C.将点燃的蜡烛移至距透镜9cm?处,不能观察到烛焰放大的虚像
D.透镜位置不变,蜡烛和光屏位置互换,光屏上也得到烛焰清晰的像
12.
(2019·温州)将一蜡烛放在装有水的烧瓶前,调整蜡烛和烧瓶至如图所示位置,在墙壁上得到清晰的像。该像的性质是(  )
A.
缩小的虚像
B.
放大的虚像
C.
缩小的实像
D.
放大的实像
13.用如图所示装置探究凸透镜成像规律,图中凸透镜的焦距为___cm.实验中,小明移动蜡烛,观察到光屏上呈现清晰缩小的像,此像是___(实/虚)像.继续移动蜡烛发现,在光屏上可以成放大的像,说明物体通过凸透镜成像的性质与___有关.
14.在探究凸透镜成像规律的实验中,某次实验的成像情况如图所示,小组成员提出“有哪些方法可以让光屏上的像变大”的问题,经过讨论后形成两个方案,而且结果都达到目的。方案一:保持蜡烛和光屏的位置不动,只将凸透镜向_________移动适当距离;方案二:保持凸透镜位置不动,将蜡烛和光屏都向_________移动。
15.将点燃的蜡烛和光屏放置在光具座上,再将焦距为30cm的凸透镜甲放置在蜡烛和屏之间适当位置,在屏上得到清晰的缩小实像;在透镜甲位置上换上焦距为20cm的凸透镜乙,不改变蜡烛位置,将光屏_________(选填“靠近”或“远离”)透镜适当距离,就可以再光屏上得到清晰的_________(选填“放大”“缩小”或“等大”)实像。
16.某同学在“探究凸透镜成像规律”的实验中,绘制了如图所示的图象(v表示像到凸透镜的距离,u表示物体到凸透镜的距离),用该凸透镜作放大镜使用时,被观察的物体到透镜的距离在_________m以内;把物体从距凸透镜5cm处移动到距凸透镜20cm处的过程中,像的大小将_________(选填“变大”、“变小”、“先变小再变大”、“先变大再变小”)。
17.在“探究凸透镜成像规律”的实验中:
(1)为了使烛焰的像出现在光屏的中央,应调整烛焰、凸透镜和光屏,使它们的中心在_________。
(2)如图甲所示,烛焰在光屏上成倒立、等大的像,则凸透镜的焦距f___cm。若保持凸透镜的位置不变,使蜡烛逐渐靠近凸透镜,要使光屏上仍能得到清晰的像,则光屏应___(选择“靠近”或“远离”)凸透镜。
(3)如图乙所示,若切除凸透镜中间的阴影部分后,把剩余部分重新结合在一起,然后将蜡烛放在P点,则蜡烛能成___个像。
18.如图所示,在“探究凸透镜成像的规律”实验中.
(1)组装调整实验器材时,要使烛焰和___的中心位于凸透镜的主光轴上.
(2)实验所用凸透镜的焦距为20cm,若烛焰在凸透镜前30cm处,则可在凸透镜的另一侧得到一个()
A.倒立、放大的实像
B.倒立、缩小的实像
C.正立、放大的虚像
D.正立、缩小的虚像
(3)接下来,保持烛焰和凸透镜的位置不变,换一个焦距小一些的凸透镜,则所成像的大小比刚才的像___.
(4)如果要估测题(3)中凸透镜的焦距,可以让烛焰距离凸透镜___,此时像距就近似等于焦距.
参考答案
1.A
2.C
3.D
4.B
5.C
6.C
7.C
8.B
9.D
10.B
11.D
12.D
13.12.0
实物距
14.左

15.靠近缩小
16.0.05
变小
17.(1)同一高度(或“同一条直线”)(2)10
远离(3)1
18.(1)光屏(2)A(3)小(4)足够远
