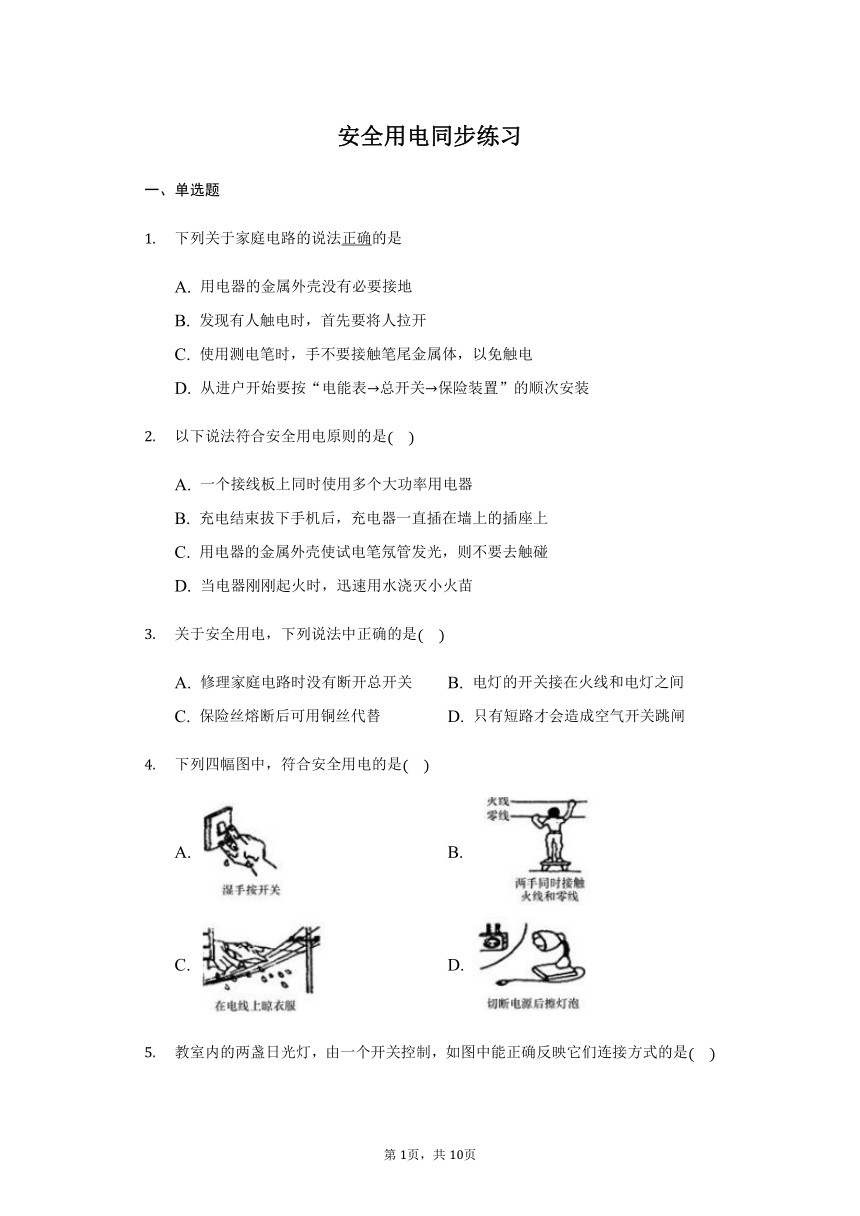

安全用电同步练习
一、单选题
下列关于家庭电路的说法正确的是
A.
用电器的金属外壳没有必要接地
B.
发现有人触电时,首先要将人拉开
C.
使用测电笔时,手不要接触笔尾金属体,以免触电
D.
从进户开始要按“电能表总开关保险装置”的顺次安装
以下说法符合安全用电原则的是
A.
一个接线板上同时使用多个大功率用电器
B.
充电结束拔下手机后,充电器一直插在墙上的插座上
C.
用电器的金属外壳使试电笔氖管发光,则不要去触碰
D.
当电器刚刚起火时,迅速用水浇灭小火苗
关于安全用电,下列说法中正确的是
A.
修理家庭电路时没有断开总开关
B.
电灯的开关接在火线和电灯之间
C.
保险丝熔断后可用铜丝代替
D.
只有短路才会造成空气开关跳闸
下列四幅图中,符合安全用电的是
A.
?
B.
?
C.
?
D.

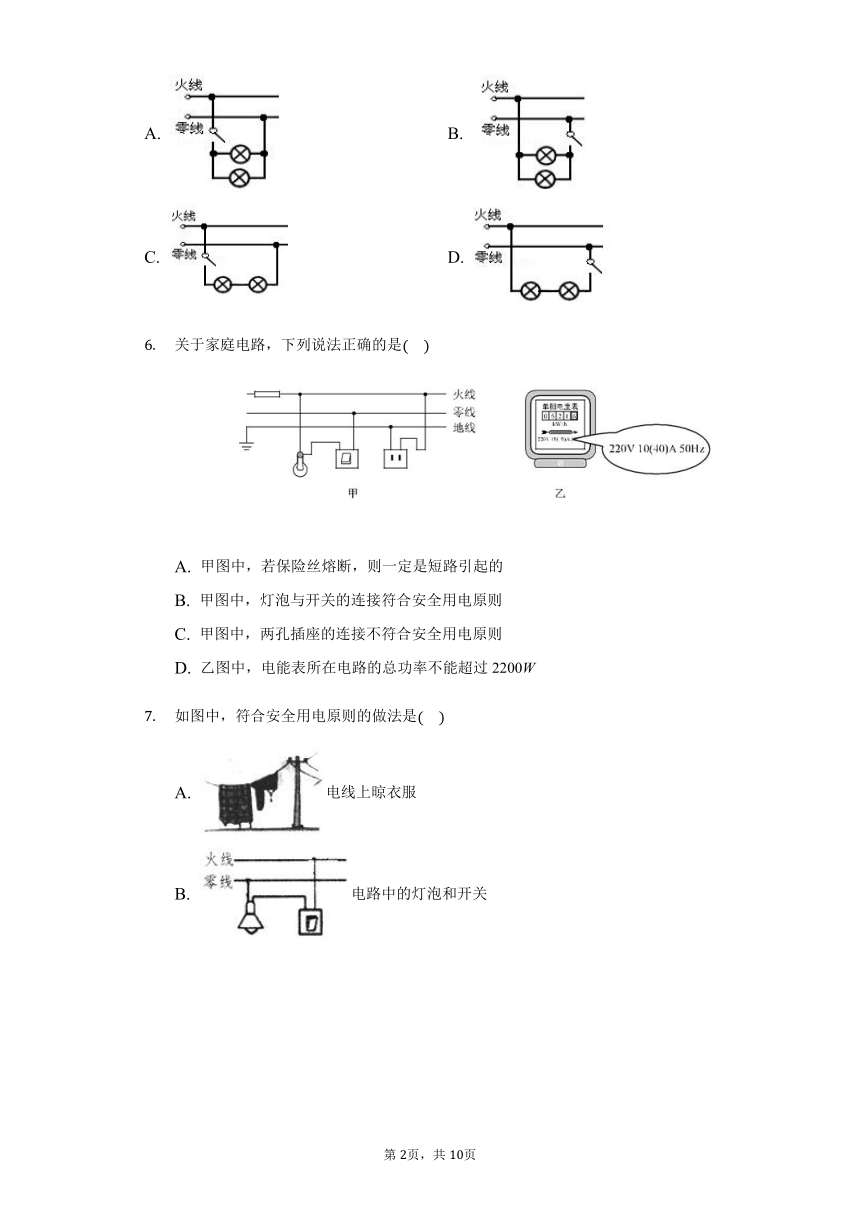

教室内的两盏日光灯,由一个开关控制,如图中能正确反映它们连接方式的是
A.
B.
C.
D.
关于家庭电路,下列说法正确的是
A.
甲图中,若保险丝熔断,则一定是短路引起的
B.
甲图中,灯泡与开关的连接符合安全用电原则
C.
甲图中,两孔插座的连接不符合安全用电原则
D.
乙图中,电能表所在电路的总功率不能超过?2200W
如图中,符合安全用电原则的做法是
A.
电线上晾衣服
B.
电路中的灯泡和开关
C.
湿手触摸电器
D.
大功率的用电器同时使用

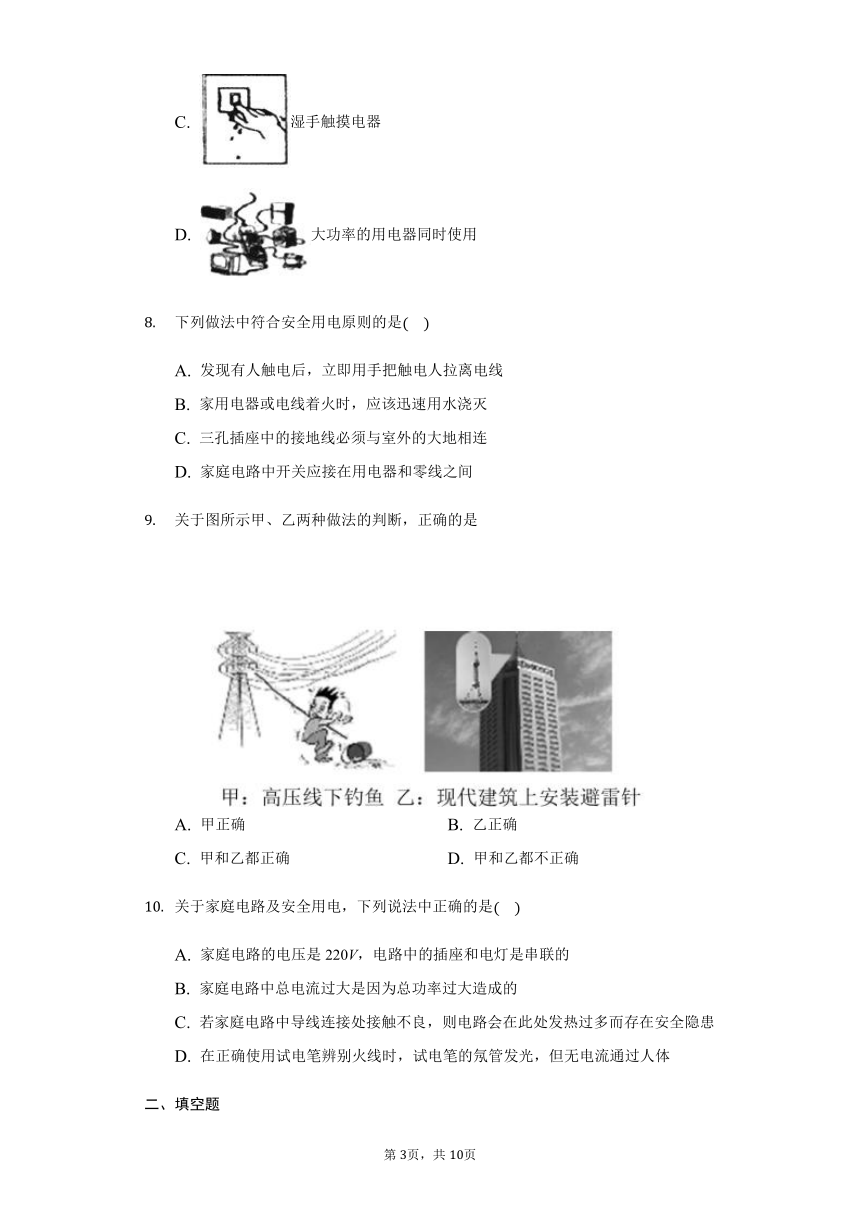

下列做法中符合安全用电原则的是
A.
发现有人触电后,立即用手把触电人拉离电线
B.
家用电器或电线着火时,应该迅速用水浇灭
C.
三孔插座中的接地线必须与室外的大地相连
D.
家庭电路中开关应接在用电器和零线之间
关于图所示甲、乙两种做法的判断,正确的是
A.
甲正确
B.
乙正确
C.
甲和乙都正确
D.
甲和乙都不正确
关于家庭电路及安全用电,下列说法中正确的是
A.
家庭电路的电压是?220V,电路中的插座和电灯是串联的
B.
家庭电路中总电流过大是因为总功率过大造成的
C.
若家庭电路中导线连接处接触不良,则电路会在此处发热过多而存在安全隐患
D.
在正确使用试电笔辨别火线时,试电笔的氖管发光,但无电流通过人体
二、填空题

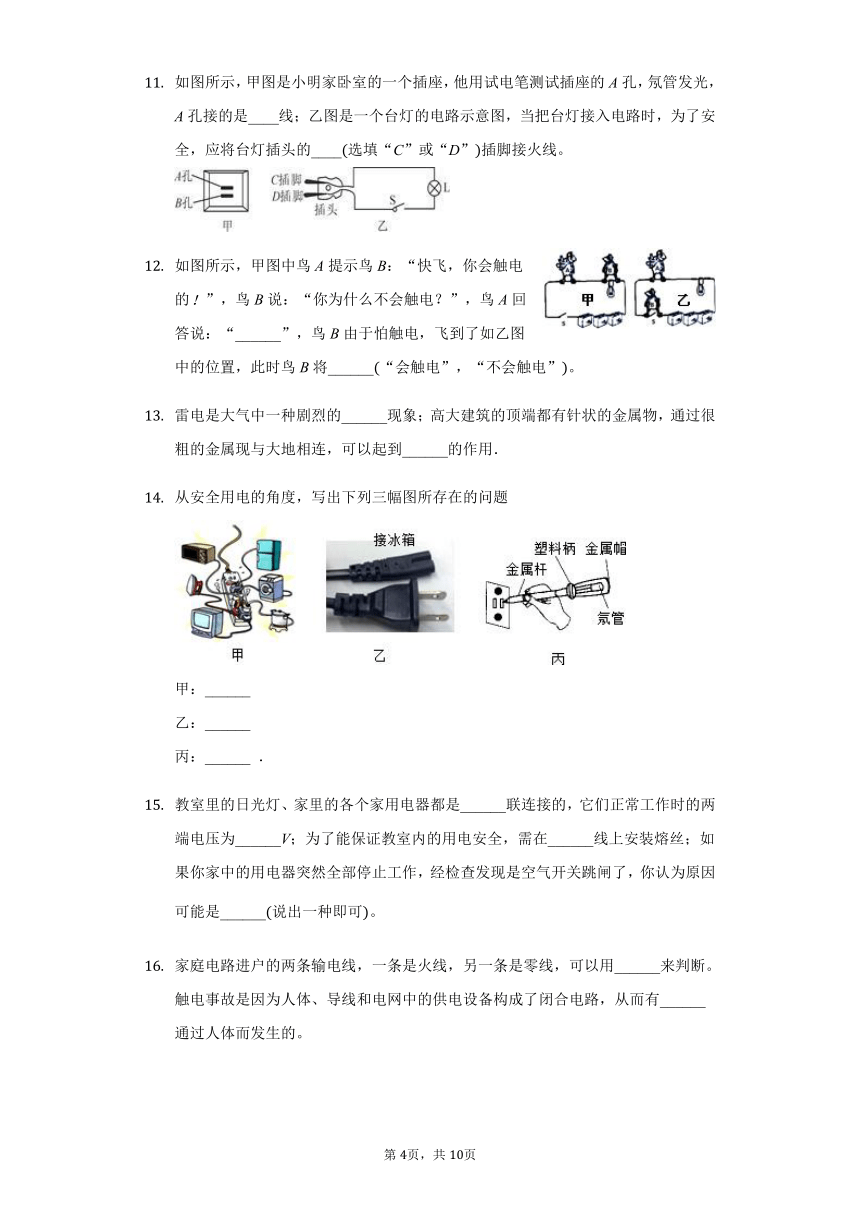

如图所示,甲图是小明家卧室的一个插座,他用试电笔测试插座的A孔,氖管发光,A孔接的是____线;乙图是一个台灯的电路示意图,当把台灯接入电路时,为了安全,应将台灯插头的____选填“C”或“D”插脚接火线。
如图所示,甲图中鸟A提示鸟B:“快飞,你会触电的”,鸟B说:“你为什么不会触电?”,鸟A回答说:“______”,鸟B由于怕触电,飞到了如乙图中的位置,此时鸟B将______“会触电”,“不会触电”。
雷电是大气中一种剧烈的______现象;高大建筑的顶端都有针状的金属物,通过很粗的金属现与大地相连,可以起到______的作用.
从安全用电的角度,写出下列三幅图所存在的问题
甲:______
乙:______
丙:______
.
教室里的日光灯、家里的各个家用电器都是______联连接的,它们正常工作时的两端电压为______V;为了能保证教室内的用电安全,需在______线上安装熔丝;如果你家中的用电器突然全部停止工作,经检查发现是空气开关跳闸了,你认为原因可能是______说出一种即可。
家庭电路进户的两条输电线,一条是火线,另一条是零线,可以用______来判断。触电事故是因为人体、导线和电网中的供电设备构成了闭合电路,从而有______通过人体而发生的。

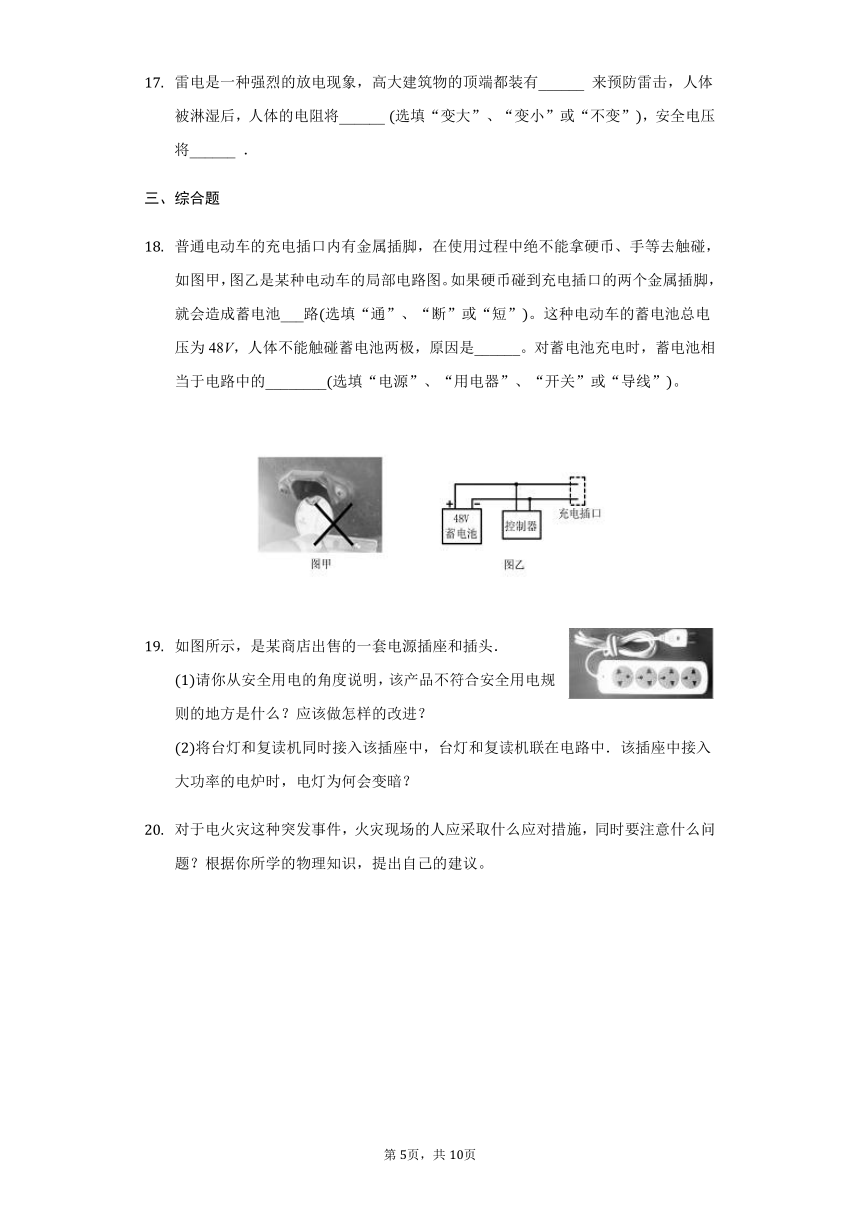

雷电是一种强烈的放电现象,高大建筑物的顶端都装有______
来预防雷击,人体被淋湿后,人体的电阻将______
选填“变大”、“变小”或“不变”,安全电压将______
.
三、综合题
普通电动车的充电插口内有金属插脚,在使用过程中绝不能拿硬币、手等去触碰,如图甲,图乙是某种电动车的局部电路图。如果硬币碰到充电插口的两个金属插脚,就会造成蓄电池___路选填“通”、“断”或“短”。这种电动车的蓄电池总电压为48V,人体不能触碰蓄电池两极,原因是______。对蓄电池充电时,蓄电池相当于电路中的________选填“电源”、“用电器”、“开关”或“导线”。
如图所示,是某商店出售的一套电源插座和插头.
请你从安全用电的角度说明,该产品不符合安全用电规则的地方是什么?应该做怎样的改进?
将台灯和复读机同时接入该插座中,台灯和复读机联在电路中.该插座中接入大功率的电炉时,电灯为何会变暗?
对于电火灾这种突发事件,火灾现场的人应采取什么应对措施,同时要注意什么问题?根据你所学的物理知识,提出自己的建议。
答案和解析
1.【答案】D
【解答】
A.金属外壳的用电器的外壳一定要接地,避免金属外壳用电器漏电时发生触电事故,故A错误;
B.当发现有人触电时,应该立即采取的措施是:迅速切断电源或用绝缘体挑开电线,不能用手拉开电线和触电的人,这样自己也会触电,故B错误;
C.如果手不接触笔尾金属体,无论笔尖金属体接触火线还是零线,氖管都不发光;故C错误;
D.从进户开始要按“电能表总开关保险装置”的顺次安装符合安全用电常识,故D正确。
故选D。
2.【答案】C
【解析】解:A、同一插排上使用的电器总功率过大,会使电路中电流过大,造成保险丝熔断,故A错误;
B、充电器长时间插在电源插孔上会发热,容易引起线路安全事故,故B错误;
C、用电器的金属外壳使试电笔氖管发光,说明金属外壳带电,则不要去触碰,以防触电,故C正确;
D.为防止触电,应先切断电源,再灭火,故D错误。
3.【答案】B
【解析】解:A、家电维修或检修电路时,需先切断电源,再维修。故A错误;
B、为保证用电安全,开关要接在火线和灯泡之间。故B正确;
C、保险丝熔断后,不能用铜丝来代替,因为铜丝的电阻率小、熔点高,用铜丝代替保险丝,不能在电流过大时,自动切断电路。故C错误;
D、空气开关跳闸的原因是电路电流太大,而电流过大可能是发生了短路,也可能是用电器的总功率过大。故D错误。
故选:B。
4.【答案】D
【解答】
A.水是导体,当用湿手接触开关时,有可能会触电,所以这种做法是不正确的;
B.双手同时接触火线和零线时,易造成低压双线触电,所以这种做法是不正确的;
C.湿衣服是导体,当把湿衣服晾在电线上时,一旦漏电,人接触衣服时会发生触电事故,所以这种做法是不正确的;
D.切断电源后再擦灯泡,因电源已切断不会造成触电事故,所以这种做法是正确的。
故选D。
5.【答案】A
【解答】
一只开关同时控制2盏日光灯,若摘掉其中任意一盏灯管,由另外一盏灯仍正常发光可知,这二盏日光灯是互不影响的,所以它们之间一定是并联的;
火线接用电器之前,应先接开关,故A正确,BCD错误。
故选A。
6.【答案】C
【解析】解:
A、保险丝熔断,可能是短路引起的,也可能是总功率过大引起的,故A说法错误。
B、甲图中,开关接在零线和灯泡之间,这样开关也能控制灯泡,但是在断开开关时没有切断火线,接触灯泡时容易发生触电事故,不符合安全用电原则,故B说法错误。
C、甲图中,插座的左孔接地线,右孔接火线,不符合于两孔插座“左零右火”接法,不符合安全用电原则,故C说法正确。
D、电能表上标有?,10A指标定电流,40A是允许通过的最大电流,
则电能表所在电路的最大总功率,故D说法错误。
7.【答案】B
【解析】解:A、在电线上晾湿衣服,电线上的绝缘层有可能破损,从而使人体和带电体接触,就会造成触电事故,十分危险。故A错误;
B、火线首先进开关,再入灯泡顶端的金属点;零线直接接入灯泡的螺旋套,故B正确;
C、开关属于带电体,用湿手触摸时,水属于导体,有可能使电流通过水传到人体上,使人体触电,十分危险,故C错误;
D、电路中电流过大的原因有两个:一是短路;二是家中使用用电器的总功率过大。故大功率用电器同时使用时,将会使电路中的电流过大,引起火灾。故D错误。
8.【答案】C
【解答】
A.发现有人触电后,直接用手把触电者拉离电源,因人体是导体,可能使救助者间接触电事故,故A错;
B.用电器或电线失火时,用水去灭火,水属于电的良导体,电流将会沿着水传向救火者,造成间接触电事故,故B错误;
C.三孔插座中的接地线必须与室外的大地相连,故C正确;
D.控制电路的开关应该接着用电器和火线之间,故D错误。
故选C。
9.【答案】B
【解答】
甲图中,小朋友在高压线下钓鱼,钓鱼竿或者鱼线一旦接触到高压线就有可能造成触电事故,是非常危险的;乙图中,在现代建筑上安装避雷针,将云层中积聚的电荷导入大地,可以避免雷击事故,故B正确。
故选B。
10.【答案】C
【解析】解:A、家庭电路的电压是?220V,电路中的插座和电灯是并联的,故A错误;
B、家庭电路中总电流过大是因为有短路或用电器总功率过大,故B错误;
C、家庭电路中,导线接触不良,连接处电阻比较大,产生过多的电热,容易发生火灾,故C正确;
D、在正确使用试电笔辨别火线时,试电笔的氖管发光,说明由电流经过人体形成回路,故D错误。
11.【答案】火;D
【解答】
试电笔测试插座的A孔,氖管发光,则A孔接的是火线,首先进入开关,再接入灯泡,所以A孔接插脚D;插座B孔接的是零线,直接进入灯泡,和插脚C相连。
故答案为:火;D。
12.【答案】我的两个爪子之间的电压很小?
会触电
【解析】解:甲图开关闭合后,因为A鸟两只爪子间的距离很短,且电阻很小,所以分得的电压会很小,据欧姆定律可知,通过A的电流很小;因为鸟B在灯泡两端,灯泡的电阻远远大于导线的电阻,所以灯泡两端的电压为电源电压,根据欧姆定律可知,鸟B有较大电流通过会发生触电。
若B飞到了如乙图中的位置,此时开关是断开的,即此时相当于灯泡和B串联在电源上,所以也会有较大的电流通过,故也会发生触电事故。
故答案为:我的两个爪子之间的电压很小;会触电。
13.【答案】放电?
防雷
【解析】解:雷电是大气中一种剧烈的放电现象.发生雷电,如果在高大建筑物顶端装上避雷针,通过很粗的金属线与大地相连,就能及时把电流倒入大地,从而避免建筑物被雷电击坏,即起到防雷的作用.
故答案为:放电;防雷.
雷电是大气中一种剧烈的放电现象.雷电的电压很高,会损坏建筑物,甚至会威胁到人们的安全,因此高大建筑物上安装避雷针并用导线接地,它们是导体起到传导电流的作用.
14.【答案】大功率的用电器都接在同一电路中;电冰箱没有用三脚插头;使用测电笔时,手碰到了笔尖前面的金属体
【解析】解:据图可知,此时有多个大功率用电器同时接在同一个插排上,会导致烧毁插排,故此图问题是:大功率的用电器都接在同一电路中;
电冰箱属于大功率用电器,所以从安全用电的角度,使用时应用三脚插头;
测电笔在使用时,手必须接触笔尾的金属体,但一定不能接触笔尖的金属体,如图所示,此题的错误是:使用测电笔时,手碰到了笔尖前面的金属体;
15.【答案】并;220;火;短路或总功率过大
【解答】
教室里的日光灯、家里的各个家用电器,它们能独立工作、相互不影响,所以它们之间是并联的;
我国家用电器正常工作时电压为220V;
为了能保证教室内的用电安全,需在火线上安装熔丝;
空气开关跳闸的原因是电路中的电流过大,而导致电流过大的原因可能是电路发生短路或总功率过大。
16.【答案】试电笔?
电流
【解析】解:家庭电路中,用试电笔接触导线,试电笔的氖管发光的是火线,氖管不发光的是零线。所以用试电笔可以鉴别火线和零线。
人体、导线和电网中的供电设备构成了闭合电路,有电流通过人体,会发生触电事故。
故答案为:试电笔;电流。
用试电笔来鉴别火线与零线。
人体触电是有电流通过人体。
17.【答案】避雷针;变小;变小
【解析】解:根据避雷针的意义可知,为了防止雷电造成的危害,高大建筑物上都装有针状金属物,通过很粗的金属线与大地相连,用来防雷叫做避雷针;
人体被淋湿后的电阻比干燥时的电阻小,更容易触电,但是人体能承受的电流不变,人体的安全电压会变小.
故答案为:避雷针;变小;变小.
18.【答案】短?高于人体的安全电压,会造成触电事故?用电器
【解答】
因为硬币是导体,将硬币碰到充电插口的两个金属插脚时,使电池的正负极相连,因此会造成蓄电池短路;
因为对人体安全的电压为不高于36V,而蓄电池总电压为48伏,因此人体不能触碰蓄电池两极时,会造成触电事故;
对蓄电池充电时,蓄电池消耗电能,因此相当于电路中的用电器。
故答案为:短;高于人体的安全电压,会造成触电事故;用电器。
19.【答案】解:从图中可以看出,该插座中有三孔插座;根据安全用电原则,在插头和插座之间要安装接地导线,而该元件没有,因此错误之处是在插头和插座之间没有安装接地导线.
导线是有电阻的,该插座中接入大功率的电炉时,干路中的电流过大,使导线分担的电压变大,电灯分担的电压减小,故电灯会变暗.
故答案为:在插头和插座之间没有安装接地导线;使用三角插头.电灯分担的电压减小了.
20.【答案】解:首先,切断电源
第二,然后用一切手段灭火就是了。如果没切断电源,可以用二氧化碳或沙之类的,注意不能用液体灭火;
第三,如果火势不能控制,要注意赶快拨打119,同时保障人身安全逃生。
