人教版 初中物理九年级全一册 19.1 家庭电路 同步练习（含答案解析）

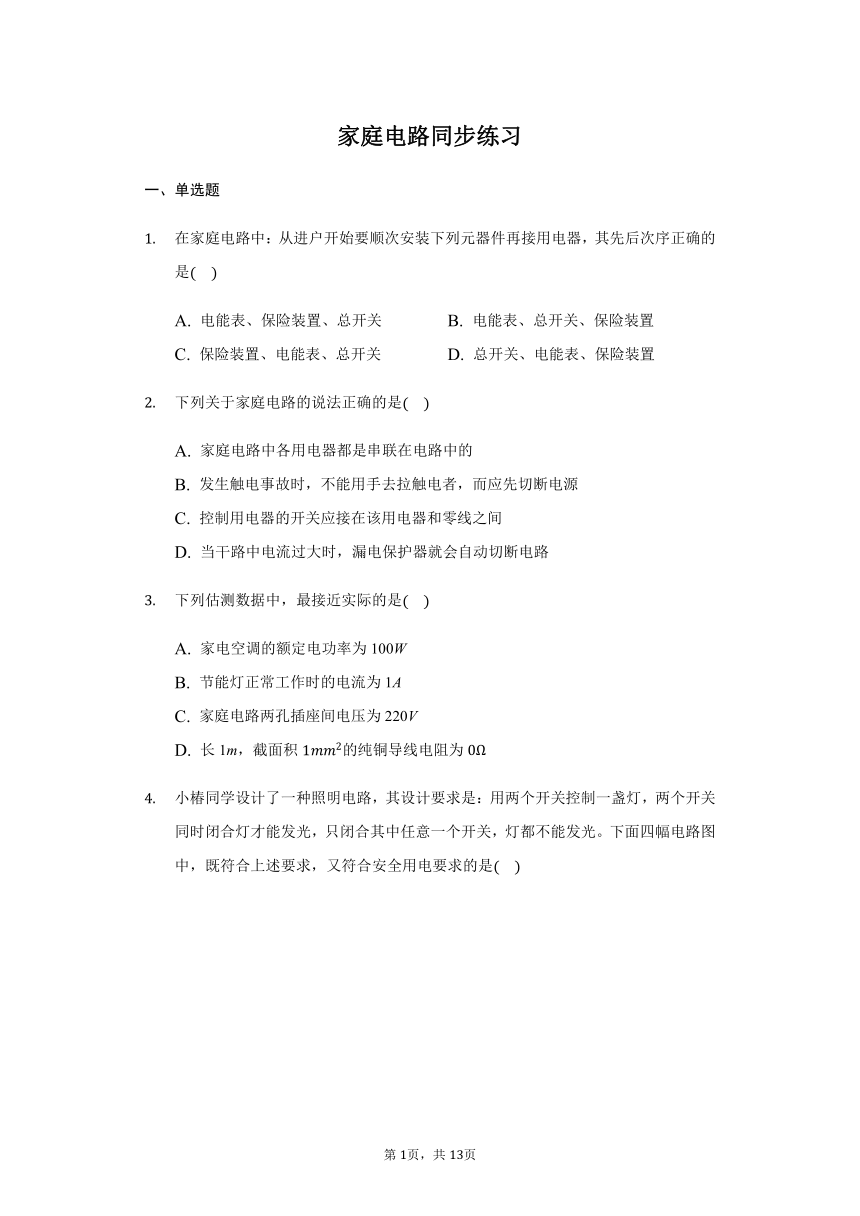

家庭电路同步练习
一、单选题
在家庭电路中：从进户开始要顺次安装下列元器件再接用电器，其先后次序正确的是
A.
电能表、保险装置、总开关
B.
电能表、总开关、保险装置
C.
保险装置、电能表、总开关
D.
总开关、电能表、保险装置
下列关于家庭电路的说法正确的是
A.
家庭电路中各用电器都是串联在电路中的
B.
发生触电事故时，不能用手去拉触电者，而应先切断电源
C.
控制用电器的开关应接在该用电器和零线之间
D.
当干路中电流过大时，漏电保护器就会自动切断电路
下列估测数据中，最接近实际的是
A.
家电空调的额定电功率为100W
B.
节能灯正常工作时的电流为1A
C.
家庭电路两孔插座间电压为220V
D.
长1m，截面积的纯铜导线电阻为

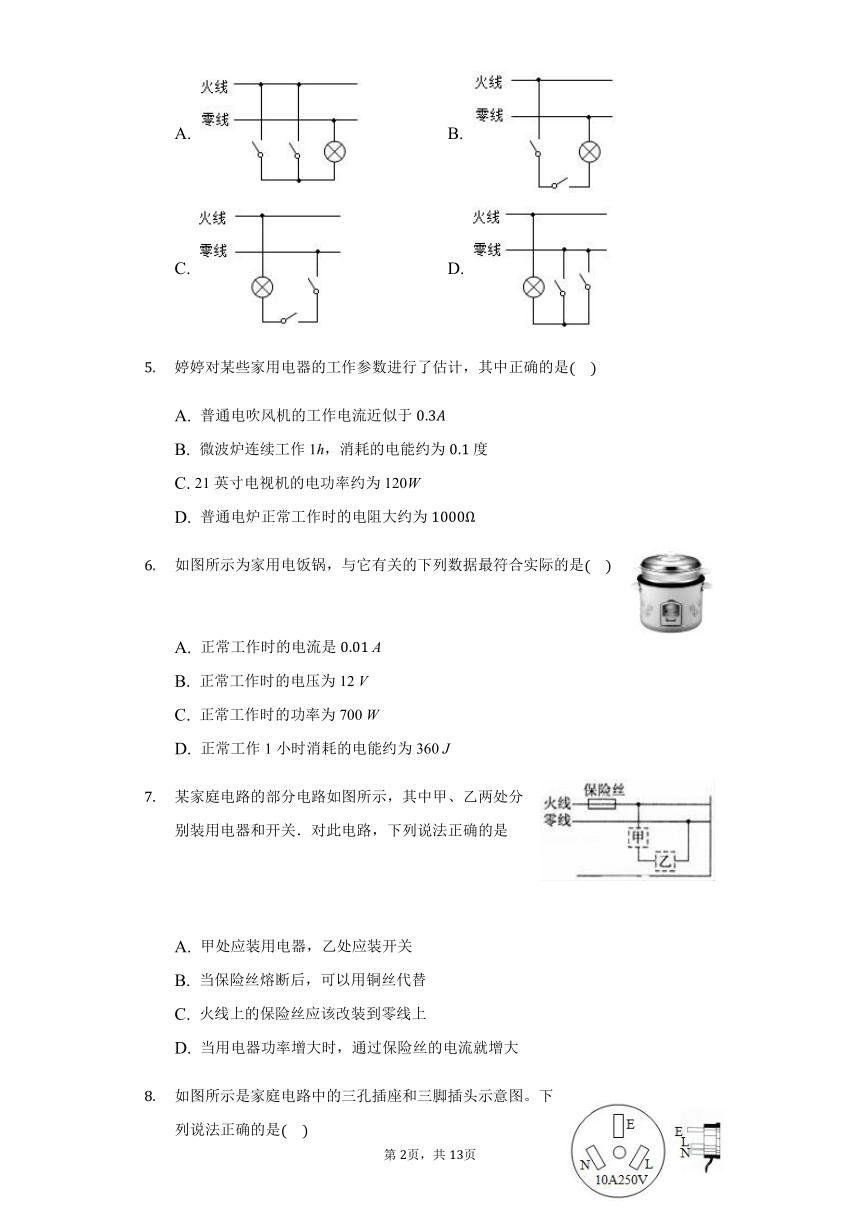

小椿同学设计了一种照明电路，其设计要求是：用两个开关控制一盏灯，两个开关同时闭合灯才能发光，只闭合其中任意一个开关，灯都不能发光。下面四幅电路图中，既符合上述要求，又符合安全用电要求的是
A.
B.
C.
D.
婷婷对某些家用电器的工作参数进行了估计，其中正确的是
A.
普通电吹风机的工作电流近似于
B.
微波炉连续工作1h，消耗的电能约为度
C.
21英寸电视机的电功率约为120W
D.
普通电炉正常工作时的电阻大约为
如图所示为家用电饭锅，与它有关的下列数据最符合实际的是
A.
正常工作时的电流是?A
B.
正常工作时的电压为12?V
C.
正常工作时的功率为700?W
D.
正常工作1小时消耗的电能约为360?J
某家庭电路的部分电路如图所示，其中甲、乙两处分别装用电器和开关．对此电路，下列说法正确的是
A.
甲处应装用电器，乙处应装开关
B.
当保险丝熔断后，可以用铜丝代替
C.
火线上的保险丝应该改装到零线上
D.
当用电器功率增大时，通过保险丝的电流就增大

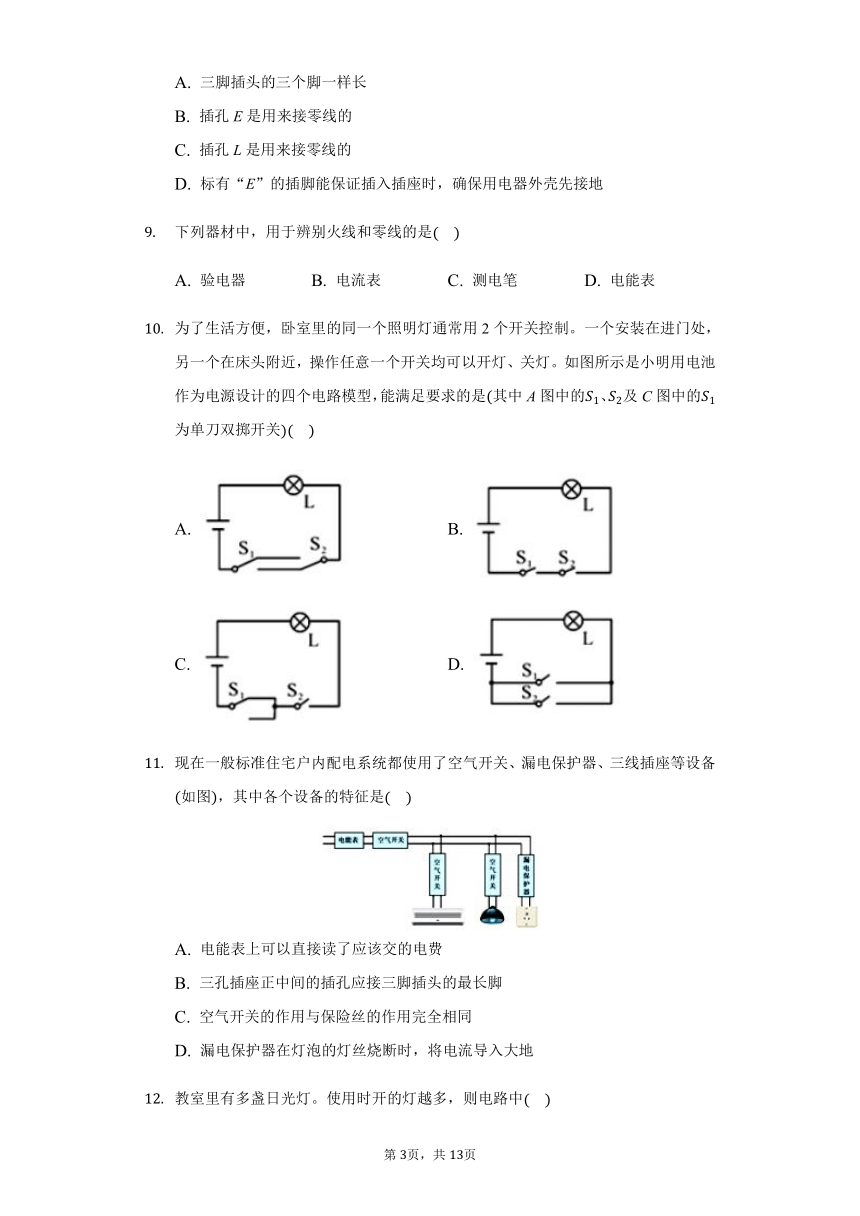

如图所示是家庭电路中的三孔插座和三脚插头示意图。下列说法正确的是
A.
三脚插头的三个脚一样长
B.
插孔E是用来接零线的
C.
插孔L是用来接零线的
D.
标有“E”的插脚能保证插入插座时，确保用电器外壳先接地
下列器材中，用于辨别火线和零线的是
A.
验电器
B.
电流表
C.
测电笔
D.
电能表
为了生活方便，卧室里的同一个照明灯通常用2个开关控制。一个安装在进门处，另一个在床头附近，操作任意一个开关均可以开灯、关灯。如图所示是小明用电池作为电源设计的四个电路模型，能满足要求的是其中A图中的、及C图中的为单刀双掷开关
A.
B.
C.
D.
现在一般标准住宅户内配电系统都使用了空气开关、漏电保护器、三线插座等设备如图，其中各个设备的特征是
A.
电能表上可以直接读了应该交的电费
B.
三孔插座正中间的插孔应接三脚插头的最长脚
C.
空气开关的作用与保险丝的作用完全相同
D.
漏电保护器在灯泡的灯丝烧断时，将电流导入大地

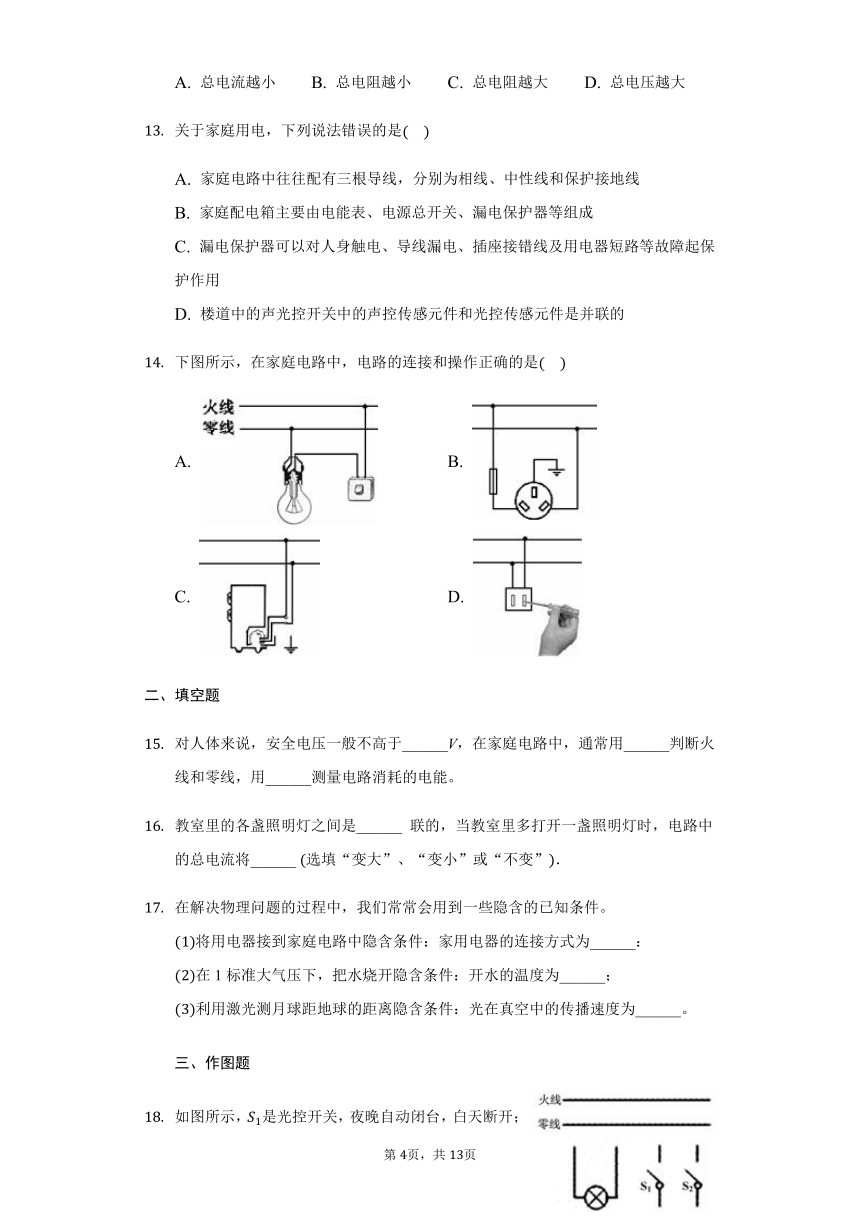

教室里有多盏日光灯。使用时开的灯越多，则电路中
A.
总电流越小
B.
总电阻越小
C.
总电阻越大
D.
总电压越大
关于家庭用电，下列说法错误的是
A.
家庭电路中往往配有三根导线，分别为相线、中性线和保护接地线
B.
家庭配电箱主要由电能表、电源总开关、漏电保护器等组成
C.
漏电保护器可以对人身触电、导线漏电、插座接错线及用电器短路等故障起保护作用
D.
楼道中的声光控开关中的声控传感元件和光控传感元件是并联的
下图所示，在家庭电路中，电路的连接和操作正确的是
A.
B.
C.
D.
二、填空题
对人体来说，安全电压一般不高于______V，在家庭电路中，通常用______判断火线和零线，用______测量电路消耗的电能。
教室里的各盏照明灯之间是______
联的，当教室里多打开一盏照明灯时，电路中的总电流将______
选填“变大”、“变小”或“不变”．
在解决物理问题的过程中，我们常常会用到一些隐含的已知条件。
将用电器接到家庭电路中隐含条件：家用电器的连接方式为______：
在1标准大气压下，把水烧开隐含条件：开水的温度为______；
利用激光测月球距地球的距离隐含条件：光在真空中的传播速度为______。
三、作图题

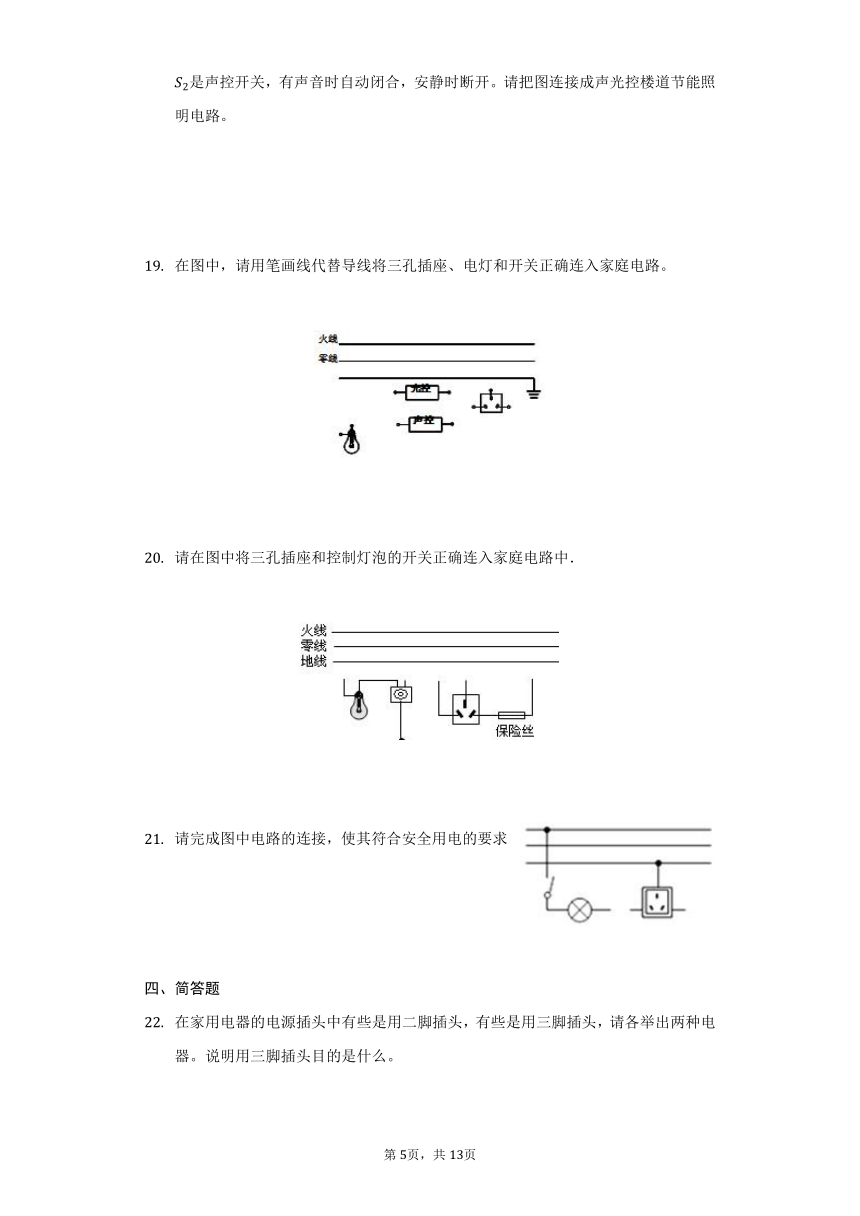

如图所示，是光控开关，夜晚自动闭台，白天断开；是声控开关，有声音时自动闭合，安静时断开。请把图连接成声光控楼道节能照明电路。
在图中，请用笔画线代替导线将三孔插座、电灯和开关正确连入家庭电路。
请在图中将三孔插座和控制灯泡的开关正确连入家庭电路中．
请完成图中电路的连接，使其符合安全用电的要求．
四、简答题
在家用电器的电源插头中有些是用二脚插头，有些是用三脚插头，请各举出两种电器。说明用三脚插头目的是什么。
在家庭电路中，控制电灯的开关应该接在火线和灯泡之间还是零线和灯泡之间？为什么？
小豫买了一台“”的电炉，商家配送了一个如图所示标有“”字样的插线板．若仅用电炉连接该插线板使用会带来哪些安全隐患？请你举出两点并说明理由．
答案和解析
1.【答案】B
【解答】
电能表的测量整个家庭消耗电能的多少，一定安装在最前面；
总开关控制整个电路，为了检修电路比较方便，要安装在电能表的后面；
为了保护电路，防止电路中电流过大，需安装保险丝，为了更换保险丝比较方便，保险盒安装在总开关的后面。故B正确，ACD错误。
故选B。
2.【答案】B
【解析】解：
A、在家庭电路中各用电器都互不影响，能独立工作，它们是并联的，故A错误；
B、发现有人触电后，如果用手去拉触电者，也会造成触电事故的发生，应该首先切断电源，然后再进行其他的救护措施，故B正确；
C、开关应接在用电器和火线之间，这样在断开开关时，用电器才不会带电，故C错误；
D、漏电保护器一般是在电路发生对地漏电现象时才会自动跳闸，而电路中电流过大不会跳闸，故D错误。
3.【答案】C
【解析】解：
A、空调正常工作的电流在5A左右，工作时的功率：
左右，故A错误；
B、节能灯的功率在20W左右，则节能灯的额定电流：
，故B错误；
C、家庭电路的电压为200V，故家庭电路两孔插座间电压为220V，故C正确；
D、长1m，截面积的纯铜导线电阻不会为，故D错误。
4.【答案】B
【解析】解：分析电路可知，若两开关并联，则只要闭合一个开关，灯即发光；若两开关串联，则只有两开关都闭合时电路才能接通；为保证安全开关应接在火线上。符合条件的为B。
5.【答案】C
【解答】
A.电吹风的功率约为500W，则由得：通过电吹风的电流为，故A错误；
B.微波炉的电功率约为1000W，则由可得：，故B错误；
C.由实际的生活经验可知：21寸电视机的电功率约为120W，故C正确；
D.电炉的电功率约为1500W，则由可得：，故D错误；
故选C。
6.【答案】C
【解析】解：
AC、电饭锅属于功率较大的用电器，额定功率在700W左右；
电饭锅正常工作的电流在左右；故A错误，C正确；
B、在我国，家庭电路电压为220V，常见家用电器的额定电压与家庭电路电压应该一致，也是220V；故B错误；
D、电饭锅正常工作1h消耗的电能约；故D错误。
7.【答案】D
【解答】
A.按照安全用电的要求，甲处安装开关，乙处安装电灯，故A错误；
B.电路中电流增大时，超过熔丝的熔断电流值，熔丝就会熔断，但不可以用铜丝代替，故B错误．
C.为了安全，熔丝应接在火线上，而不是零线上，故C错误；
D.家庭电路中用电器是并联的，同时使用的越多，电路中的总功率越大，而电路两端的电压是不变的，根据可知，电路中的电流越大，故D正确；
故选D．
8.【答案】D
【解析】解：A、三脚插头最上面的那个脚由于是接地的，所以比其它的两个要长，即便于及早接地，使用时更为安全，故A错误；
BC、据其使用可知，E是接地线的，L是接火线的，N是接零线的，故BC错误；
D，据A可知，标有“E”的插脚能保证插入插座时，确保用电器外壳先接地，故D正确；
9.【答案】C
【解答】
A.验电器是检验物体是否带有电荷的，故A错误；
B.电流表是测电流的，故B错误；
C.测电笔可以辨别火线和零线，火线可以使氖管发光，零线不能使氖管发光，故C正确；
D.电能表是测量用电器消耗电能多少的仪表，故D错误。
故选C。
10.【答案】A
【解答】
A.图中和为单刀双掷开关，向上掷时灯泡不发光，向下掷时灯泡发光；向上掷时灯泡发光，向下掷时灯泡不发光，任意一个开关都可以开灯、关灯，故A符合题意；
B.图中两个单刀开关串联，相互影响，只有两个开关都闭合时，灯泡才发光，故B不符合题意；
C.图中为单刀双掷开关，为单刀开关，当断开时，无论往哪个方向掷，灯泡都不能发光，故C不符合题意；
D.图中两个单刀开关并联，闭合或都能使灯泡发光，但是只有两个开关都断开时，灯泡才熄灭，故D不符合题意。
故选A。
11.【答案】B
【解析】解：A、电能表是测量用电器消耗的电能的仪表，根据月末的减去月初的示数读出消耗电能，然后可计算出应该交的电费，故A错误；
B、三脚插头最长的脚与金属外壳相连，即其与地线相连，所以若用电器的外壳带电后，能将外壳带的电倒入大地，保护人的安全，故B正确；
C、空气开关兼并总开关和保险丝的作用，可以在电流过大时自动断开开关以保护电路安全，故空气开关的作用与保险丝的作用不是完全相同的，故C错误；
D、漏电保护器只有在电路发生漏电或有人触电时才会切断电源，而灯泡断路时，没有电流，此时漏电保护器不会起到保护的作用，故D错误．
12.【答案】B
【解答】
解：因为教室里装有多盏日光灯是并联的，每多开一盏灯，相当于在并联电路中增加一条支路，
支路越多，总电流会越大，总电阻会越小，而我国家庭照明电路的电压为220V，所以电路两端的总电压不变。
综上所述，故ACD错误，B正确。
故选：B。
13.【答案】D
【解析】解：A、家庭电路中往往配有三根导线，分别为相线火线、中性线零线和保护接地线，故A正确；
B、由用电常识可知，家庭配电箱主要由电能表、电源总开关、漏电保护器等组成，故B正确；
C、由漏电保护器在电路中的作用可知，漏电保护器可以对人身触电、导线漏电、插座接错线及用电器短路等故障起保护作用，故C正确；
D、楼道中的声光控开关中的声控传感元件和光控传感元件同时工作时才会对灯泡起到控制作用，所以二者是串联的，故D错误。
14.【答案】A
【解析】解：A、控制灯泡的开关应接在火线和灯泡之间，此选项符合安全用电原则；
B、保险丝应与火线相连，三孔插座的接线要求是“左零右火上接地”，故此选项不符合安全用电原则；
C、电冰箱的外壳应接地线，故此选项不符合安全用电原则；
D、使用测电笔时，手接触笔尾金属体，笔尖接触被测导线，氖管发光的可以判断导线是火线，氖管不发光的是零线，故此选项不符合安全用电原则；
15.【答案】36?
测电笔?
电能表
【解析】解：对人体的安全电压不高于36V，通常用测电笔辨别为火线与零线；电能表是测量电能的仪表。
故答案为：36；测电笔；电能表。
对人体安全的电压不高于36V；生活中，用测电笔辨别家庭电路中的火线和零线；电能表是测量一定时间内用电器消耗电能多少的仪表。
本题考查电压、电学仪器的使用知识，比较简单，牢记即可。
16.【答案】并；变大
【解析】解：教室里的各盏照明灯工作时互不影响，因此它们之间是并联的．
由于干路电流等于各支路电流之和，所以当教室里多开一盏照明灯时，干路上的电流将变大．
故答案为：并；变大．
17.【答案】并联?
?
【解析】解：根据题意，可判断以下描述中所隐含的已知条件：
将用电器接到家庭电路中隐含条件：家用电器的连接方式为并联，因此只有并联，各用电器工作时才会互不影响；
在1标准大气压下，把水烧开隐含条件：开水的温度为；
利用激光测月球距地球的距离隐含条件：光在真空中的传播速度为。
18.【答案】解：对于楼道照明灯使用声、光控开关，只有黑暗且有声音时灯才亮，即两个条件同时满足才可以，所以两个开关应是串联的，开关接在火线上，如下图所示：
19.【答案】解：首先辨别上面三根线地线、火线、零线。
光控开关、声控开关和电灯是串联的，光控开关、声控开关同时闭合时电路形成通路，电灯发光。
灯泡接法：火线进入开关，再进入灯泡顶端的金属点，零线直接接入灯泡的螺旋套，这样在断开开关能切断火线，接触灯泡不会发生触电事故。既能控制灯泡，又能更安全。
三孔插座的接法：上孔接地线；左孔接零线；右孔接火线。
20.【答案】解：灯泡的接法：火线先进入开关，再进入灯泡顶端的金属点，零线直接接在灯泡的螺旋套上，这样在断开开关能切断火线，接触灯泡不会发生触电事故．既能控制灯泡，又能更安全．
三孔插座的接法：上孔接地线；左孔接零线；右孔接火线．
21.【答案】解：
灯泡的接法：火线先进入开关，开关再与灯泡串联，灯泡的另一端接在零线上；这样在断开开关时能切断火线，接触灯泡不会发生触电事故，既能控制灯泡，又能更安全．
三孔插座的接法：上孔接地线；左孔接零线；右孔接火线．
由此可知，最上方导线应为火线，最下方导线应为地线，中间导线为零线；
灯泡和三孔插座应并联，由此完成图中电路的连接，如图所示：
22.【答案】答：电视机、台灯等都是使用的两脚插头；
洗衣机、电冰箱等金属外壳的用电器都使用三脚插头；洗衣机、电冰箱等家用电器都使用三脚插头，接地线比其它两脚稍长一些，这样插插头时能使家用电器的金属外壳先接地，拔插头时能使金属外壳后离开地线，能避免家用电器外壳带电，发生触电事故。
23.【答案】答：在家庭电路中，控制电灯的开关应该接在火线和灯泡之间．只有开关接在火线与电灯之间，当开关断开时，电路中不但没有电流通过，而且电灯与火线断开连接，防止人触及灯泡与火线构成通路，发生触电事故．
【解析】火线首先接入开关，然后进入灯泡顶端的金属点；零线直接进入灯泡的螺旋套．如果开关接在零线和灯泡之间，火线直接接在灯泡时，虽然断开开关，但是火线和灯泡相连，触及灯泡会发生触电事故．所以开关要接在灯泡和火线之间，断开开关，切断火线，触及灯泡时更安全．
掌握家庭电路的灯泡、开关、两孔插座、三孔插座、保险丝的接法，还要理解各种接法的原因．
24.【答案】答：由得，电炉的额定电流，而插线板的额定电流为6A，即电炉的额定电流大于插线板的额定电流，会因电流过大而烧坏插线板，存在火灾隐患；
电炉是金属外壳，应使用三脚插头接地线．两脚插头无法接地线，当电炉漏电时容易发生触电事故．
