人教版九年级物理18.3测量小灯泡得电功率同步练习 含答案

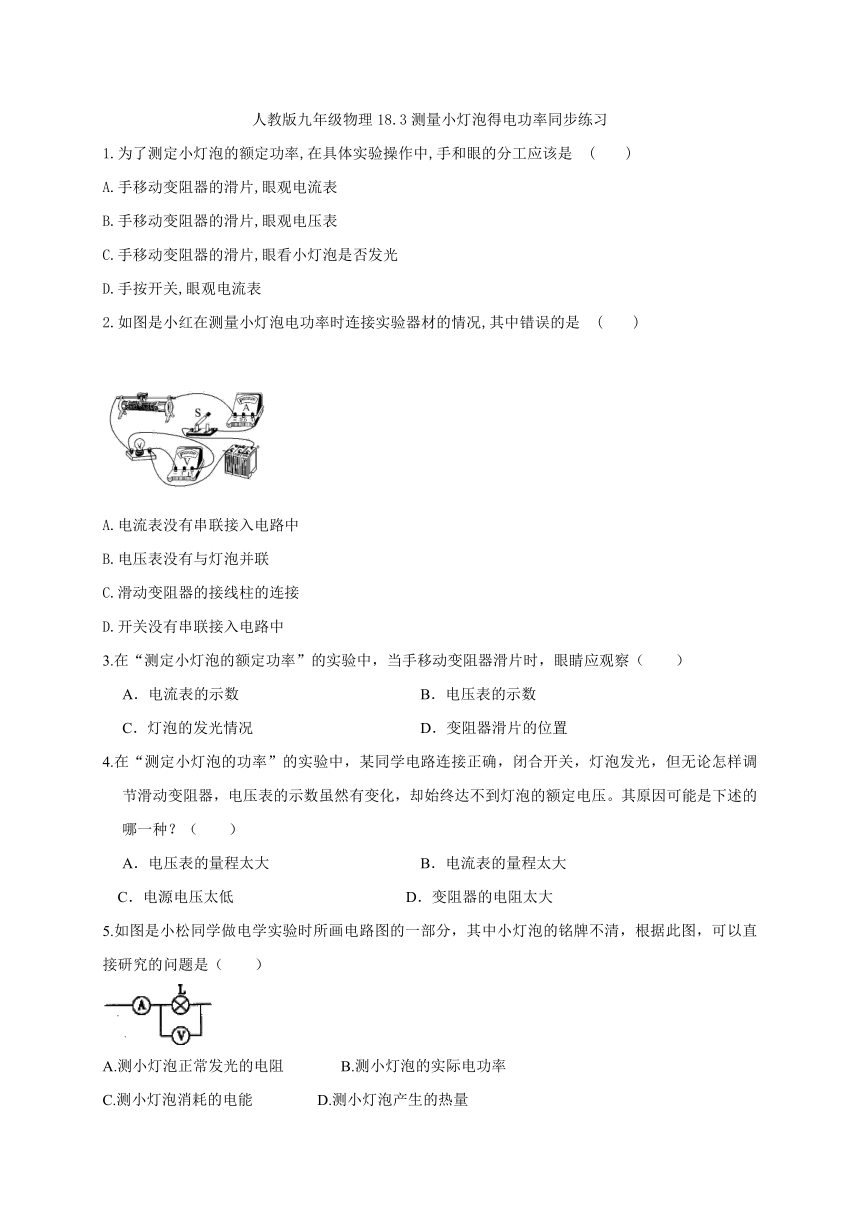

人教版九年级物理18.3测量小灯泡得电功率同步练习
1.为了测定小灯泡的额定功率,在具体实验操作中,手和眼的分工应该是　(　　)
A.手移动变阻器的滑片,眼观电流表
B.手移动变阻器的滑片,眼观电压表
C.手移动变阻器的滑片,眼看小灯泡是否发光
D.手按开关,眼观电流表
2.如图是小红在测量小灯泡电功率时连接实验器材的情况,其中错误的是　(　　)
A.电流表没有串联接入电路中
B.电压表没有与灯泡并联
C.滑动变阻器的接线柱的连接
D.开关没有串联接入电路中
3.在“测定小灯泡的额定功率”的实验中，当手移动变阻器滑片时，眼睛应观察（　　）
A．电流表的示数
B．电压表的示数
C．灯泡的发光情况
D．变阻器滑片的位置
4.在“测定小灯泡的功率”的实验中，某同学电路连接正确，闭合开关，灯泡发光，但无论怎样调节滑动变阻器，电压表的示数虽然有变化，却始终达不到灯泡的额定电压。其原因可能是下述的哪一种？（　　）
A．电压表的量程太大
B．电流表的量程太大
C．电源电压太低
D．变阻器的电阻太大
5.如图是小松同学做电学实验时所画电路图的一部分，其中小灯泡的铭牌不清，根据此图，可以直接研究的问题是（　　）
A.测小灯泡正常发光的电阻????
?B.测小灯泡的实际电功率
C.测小灯泡消耗的电能??????
?D.测小灯泡产生的热量

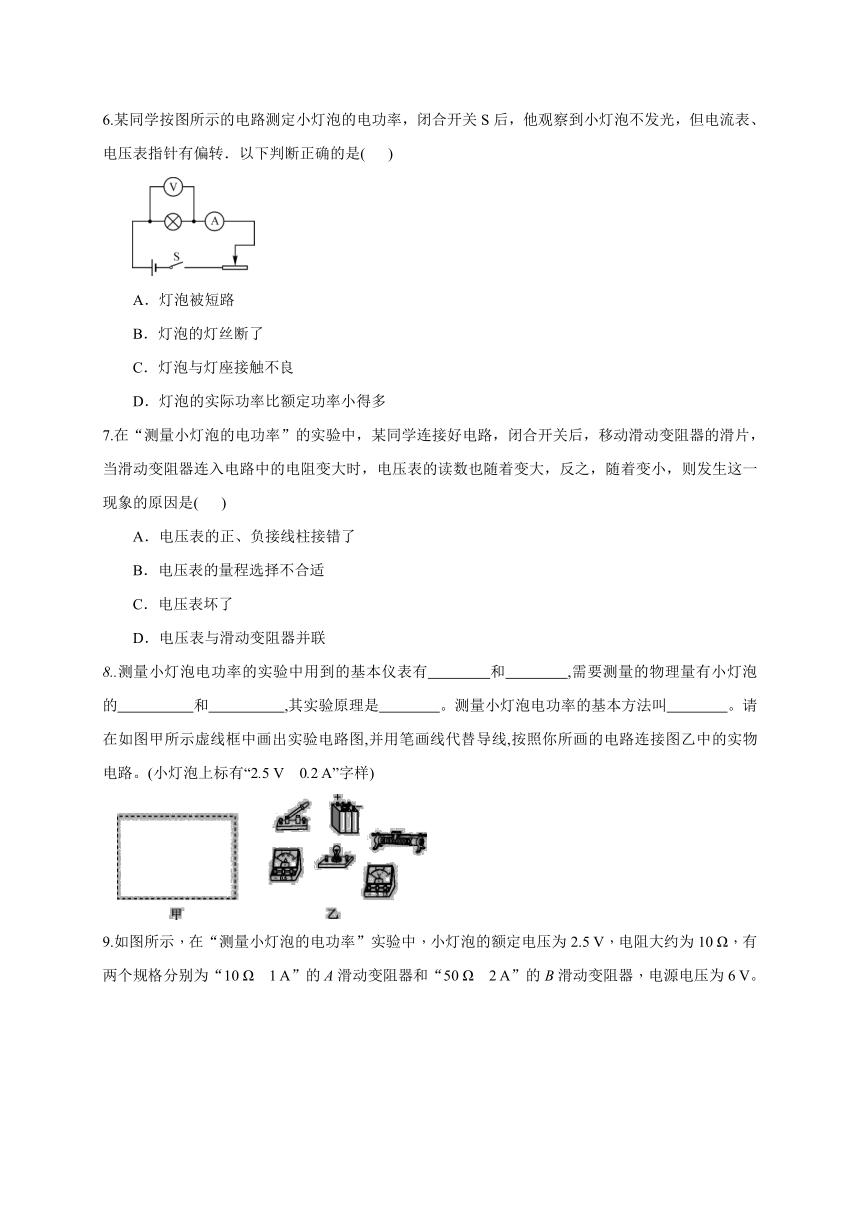

6.某同学按图所示的电路测定小灯泡的电功率，闭合开关S后，他观察到小灯泡不发光，但电流表、电压表指针有偏转．以下判断正确的是(
)
A．灯泡被短路
B．灯泡的灯丝断了
C．灯泡与灯座接触不良
D．灯泡的实际功率比额定功率小得多
7.在“测量小灯泡的电功率”的实验中，某同学连接好电路，闭合开关后，移动滑动变阻器的滑片，当滑动变阻器连入电路中的电阻变大时，电压表的读数也随着变大，反之，随着变小，则发生这一现象的原因是(
)
A．电压表的正、负接线柱接错了
B．电压表的量程选择不合适
C．电压表坏了
D．电压表与滑动变阻器并联
8..测量小灯泡电功率的实验中用到的基本仪表有　　　　和　　　　,需要测量的物理量有小灯泡的　　　　　和　　　　　,其实验原理是　　　　。测量小灯泡电功率的基本方法叫　　　　。请在如图甲所示虚线框中画出实验电路图,并用笔画线代替导线,按照你所画的电路连接图乙中的实物电路。(小灯泡上标有“2.5
V　0.2
A”字样)?
9.如图所示，在“测量小灯泡的电功率”实验中，小灯泡的额定电压为2.5
V，电阻大约为10
Ω，有两个规格分别为“10
Ω　1
A”的A滑动变阻器和“50
Ω　2
A”的B滑动变阻器，电源电压为6
V。
(1)本实验中应选择________(选填“A”或“B”)滑动变阻器。
(2)请你用笔画线代替导线将图甲中的实物电路连接完整，要求滑动变阻器的滑片P向左移动时，滑动变阻器连入电路的阻值变大。
(3)连好电路后，闭合开关，发现小灯泡不亮，但电流表、电压表均有示数。接下来应进行的操作是________。
A．断开开关，更换小灯泡
B．检查电路是否断路
C．移动滑动变阻器的滑片，观察小灯泡是否发光
(4)问题解决后，继续进行实验，发现电压表的示数如图乙所示，要测量小灯泡的额定功率，应将滑动变阻器的滑片向________(选填“右”或“左”)端移动，直到小灯泡正常发光，此时电流表的示数如图丙所示，则小灯泡的额定功率为______W。
(5)实验中多次测量的目的是__________。
A．测不同电压下小灯泡的实际功率
B．多次测量求平均值，减小误差
10.刚在测定“额定电压为2.5V的小灯泡功率”的实验中，连接的电路如图：
（1）检查电路，发现有一根导线连接错误，请你在连接错误的导线上打“×”，若没有发现错误，闭合开关，会出现________?现象．在图中补画出正确的连线．闭合开关前，他应将滑动变阻器的滑片调到________?端（填“A”或“B”）；
（2）小刚改正错误后，闭合开关，变阻器滑片P移至某处时，电压表示数如图2甲，则电压表示数为________?V，若想测量小灯泡的额定功率，应将变阻器滑片P向________?端（填“A”或“B”）移动，使电压表的示数为________?V时，小灯泡正常发光，此时电流表示数如图2乙所示，则小灯泡正常发光时的电阻约为________?Ω
（3）小刚继续进行实验，在对测量数据的记录和处理时，他设计了如下表格．你认为这张表格的设计是________?（正确/错误）的．
次数
U/V
I/A
P/W
平均值P/W
1
2
3
11．在“测定小灯泡的额定功率”实验中，张超同学用一个电压表、一个电流表、二个开关、电压为6V的电源、额定电压为3．8
V的小灯泡和一个标有“20Ω,1．5A”的滑动变阻器，设计了如图14甲所示的电路。
(1)如果小灯泡的额定功率小于2w，电流表的量程选
A为宜；
(2)请用铅笔画线代替导线，按照图甲所示的电路图，将图乙的实物电路连接完整(连线不得交叉)；
(3)在实验中，若电压表示数为2
V，则灯泡的实际功率
额定功率(选填“>”、“<”或“=”)；
(4)当滑动变阻器的滑片向左移动时，电流表示数增大，则变阻器接人电路的接线柱应是和
。当电压表的示数为
V时小灯泡正常发光，此时电流表示数为0.4A，则灯泡的额定功率为
W；
(5)另一组的同学按同一电路连接好最后一根导线，灯泡立即发出明亮耀眼的光并很快熄灭。检查后发现连线正确，请你找出实验中两个操作不当之处：
②
。
答案
1-7
B
C
B
C
B
D
D
8.电压表　电流表　电压　电流　P=UI
伏安法　图略　图略
9.(1)B　(2)如图所示　(3)C
右　0.45　(5)A
10.灯不亮，电压表示数超量程，电流表无示数；B；2.2；A；2.5；8.3；错误
11.(1)0--0．6
(2)略
(3)<
(4)A
3．8
1．52
(1)①连接电路时开关没有断开
②没有将变阻器的滑片调到阻值最大位置
