初中物理人教版九年级全册18.3 测量小灯泡电功率 课件共12张ppt

(共12张PPT)
引入新课
新课讲授
课堂小结
课堂练习
物理课件
第3节
测量小灯泡的电功率
第十八章
电功率
　

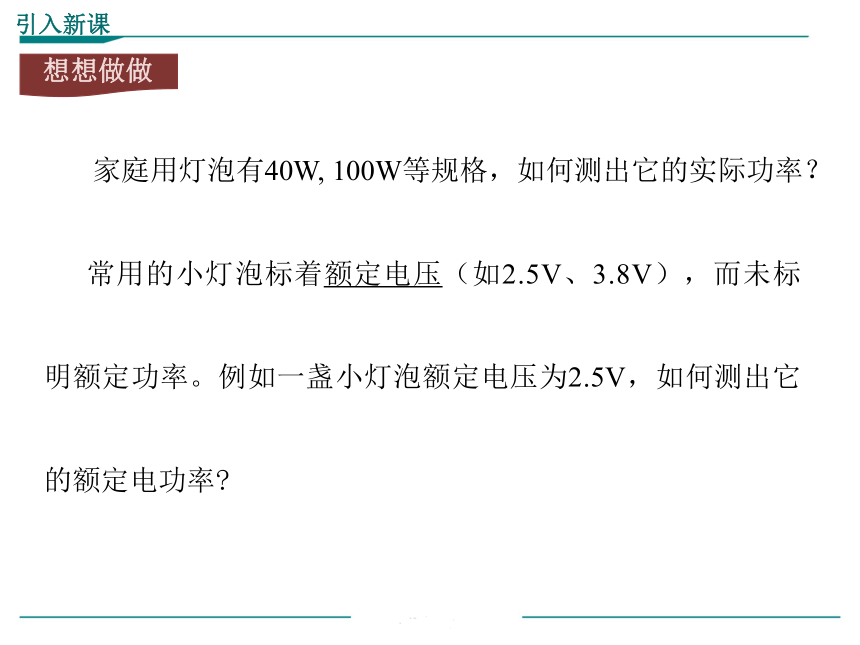

家庭用灯泡有40W,
100W等规格，如何测出它的实际功率？
常用的小灯泡标着额定电压（如2.5V、3.8V），而未标明额定功率。例如一盏小灯泡额定电压为2.5V，如何测出它的额定电功率?
引入新课
想想做做

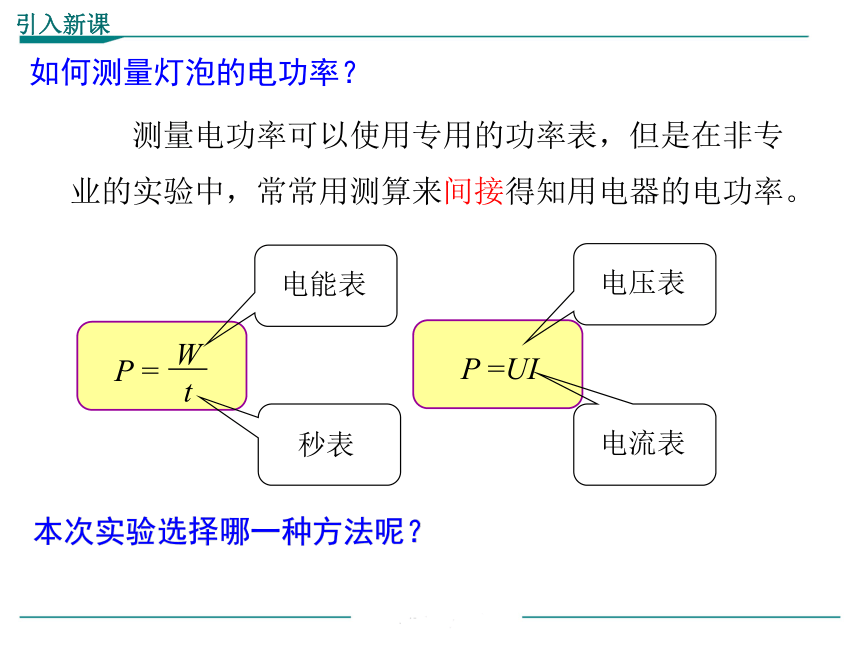

如何测量灯泡的电功率？
本次实验选择哪一种方法呢？
测量电功率可以使用专用的功率表，但是在非专业的实验中，常常用测算来间接得知用电器的电功率。
P
=
W
t
P
=UI
秒表
电压表
电流表
电能表
引入新课
　　　　　测量小灯泡的电功率。
P
=
UI（伏安法测电功率）。
电源、开关、导线、电流表、电压表、滑动变阻器、小灯泡（2.5
V
0.63W）

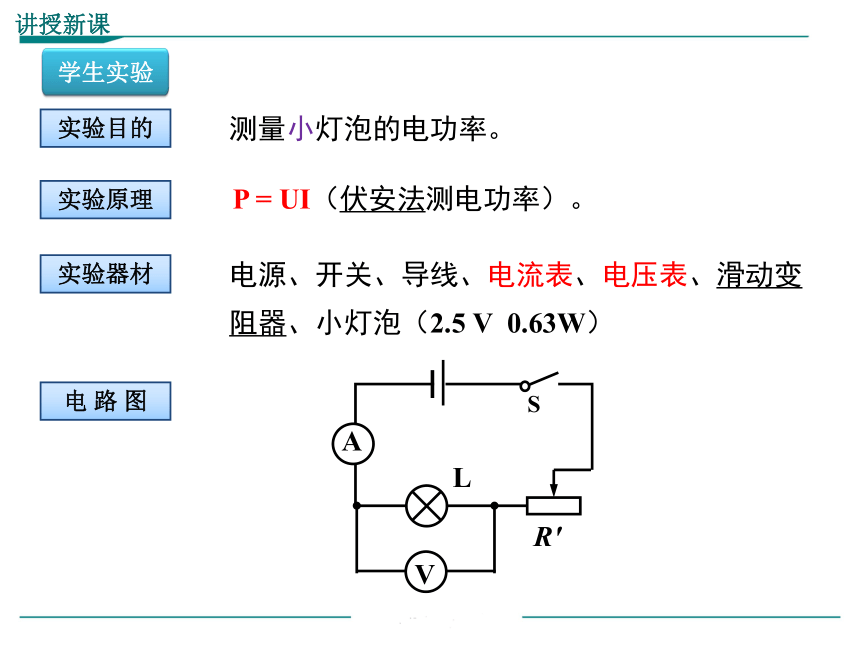

学生实验
实验目的
实验原理
实验器材
电
路
图
讲授新课
A
V
L
R'
S

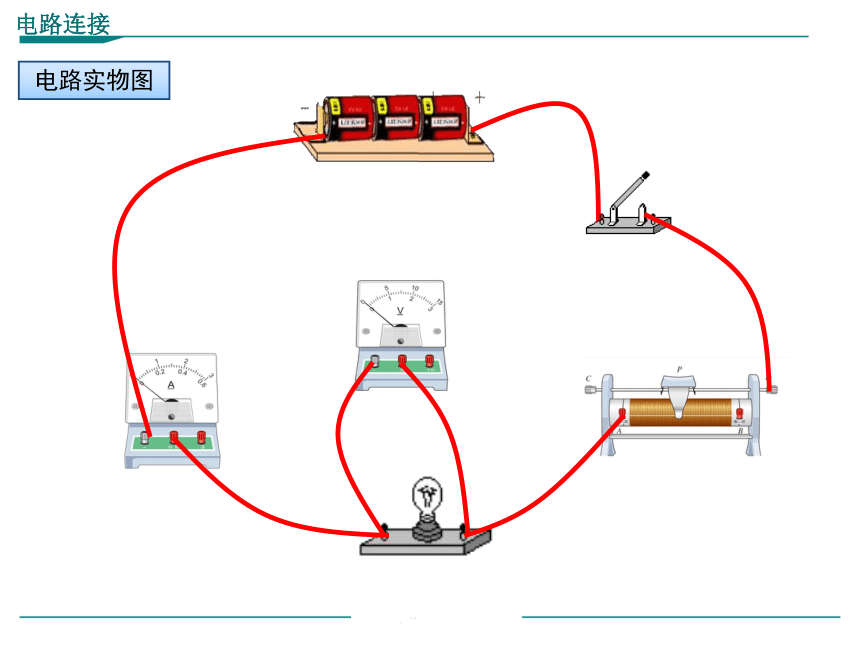

电路实物图
电路连接
（1）断开开关，按照电路图连接电路，将滑动变阻器滑片放在阻值最大处。
（2）闭合开关，调节滑动变阻器滑片，使电压表示数依次为2.5
V、2V和3V，
依次记下电压表示数和对应的电流表示数，分别将U、I记录在表格中；
（3）观察并比较三次灯泡的发光情况，将现象记录在表格下中。
次数
电压U/V
电流I/A
发光情况
电功率P/W
1
2.0
2
2.5
3
3.0
实验步骤
实验要求
实验过程
次数
电压U/V
电流I/A
发光情况
电功率P/W
1
2.0
0.20
变暗
0.40
2
2.5
0.25
正常
0.63额
3
3.0
0.30
变亮
0.90
　　小灯泡的额定电压是______V。
2.5
实验数据
讲授新课
U实
=
U额
P实
=
P额
灯正常发光
U实＜U额
P实
P额
灯比正常发光_____
U实＞U额
P实
P额
灯比正常发光_____
灯有可能被______
＜
＞
暗
亮
烧毁
　　根据实验结果回答问题：
讲授新课
次数
电压U/V
电流I/A
发光情况
电功率P/W
平均P
电阻R
1
2.0
0.22
变暗
0.44
0.64
9.10
2
2.5
0.25
正常
0.63
10.0
3
3.0
0.28
变亮
0.84
10.7
　　灯泡的额定电压是___V，有位同学设计表格如下：
2.5
ㄨ
实验解释
2、不同电压时，电功率就是应该不同，不能求平均值。
1、电压增大时，电功率增大。
理解提升
3、功率越大，温度越高，导致电阻越大。
　1、小灯泡上标有“6
V
3
W”字样，将这盏灯接到3
V电压下，它比正常发光时___（选填“亮”
或“暗”），这时它的实际功率为_____W。
暗
0.75
随堂练习
（1）请用笔画线代替导线，将图甲中的实物电路连接完整。
（2）小明闭合开关后，发现灯泡不亮，电流表无示数，电压表有示数，则故障可能是
．排除故障后，移动滑片使小灯泡正常发光，此时电流表示数如图乙所示，则小灯泡额定功率为
W。
随堂练习
2、在测定额定电压为“2.5V”小灯泡电功率的分组实验中：
灯泡断路
0.75
（3）小华在进行实验数据处理时，算出了小灯泡的平均功率（如下表），你认为这样处理数据是
（合理/不合理）的，理由：
。
（4）下列描述小灯泡功率P随滑动变阻器阻值R变化情况的图象中，正确的是（
）
不合理
小灯泡在不同实际电压下的实际功率不同，求平均值没意义
B
