探究凸透镜
成像的规律

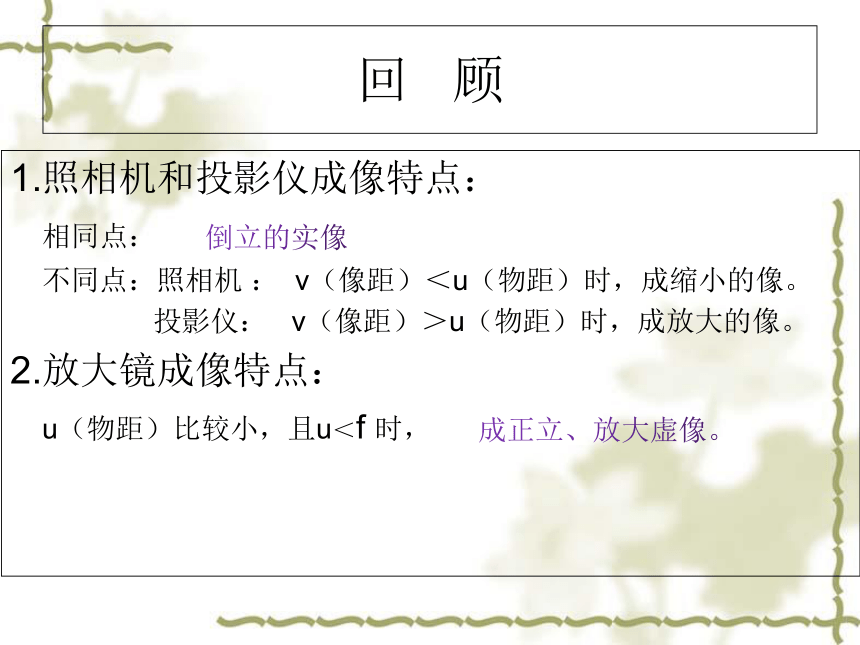

回 顾
1.照相机和投影仪成像特点：
相同点：
不同点：照相机 ： v（像距）＜u（物距）时，成缩小的像。
投影仪： v（像距）＞u（物距）时，成放大的像。
2.放大镜成像特点：
u（物距）比较小，且u＜f 时，

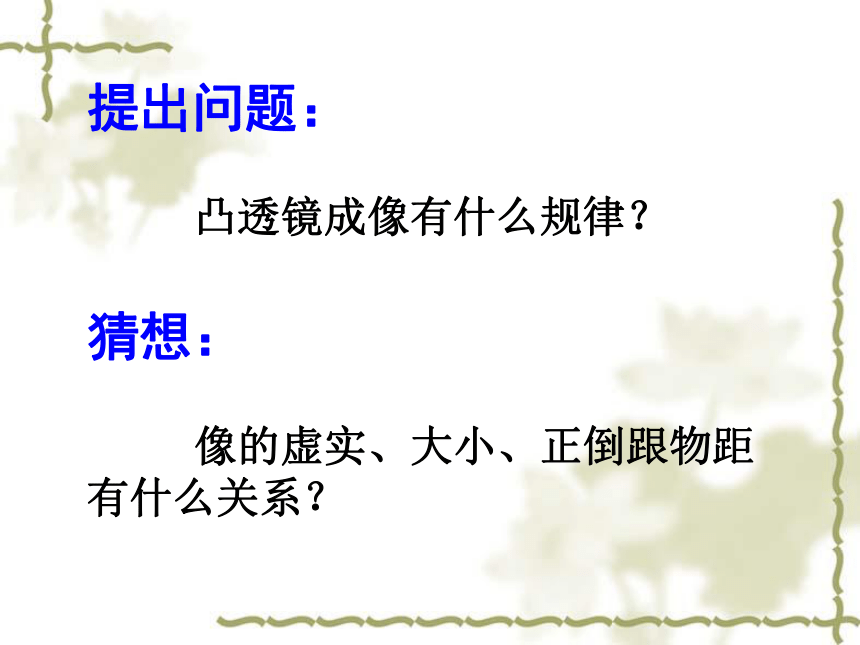

提出问题：

凸透镜成像有什么规律？
猜想：

像的虚实、大小、正倒跟物距有什么关系？

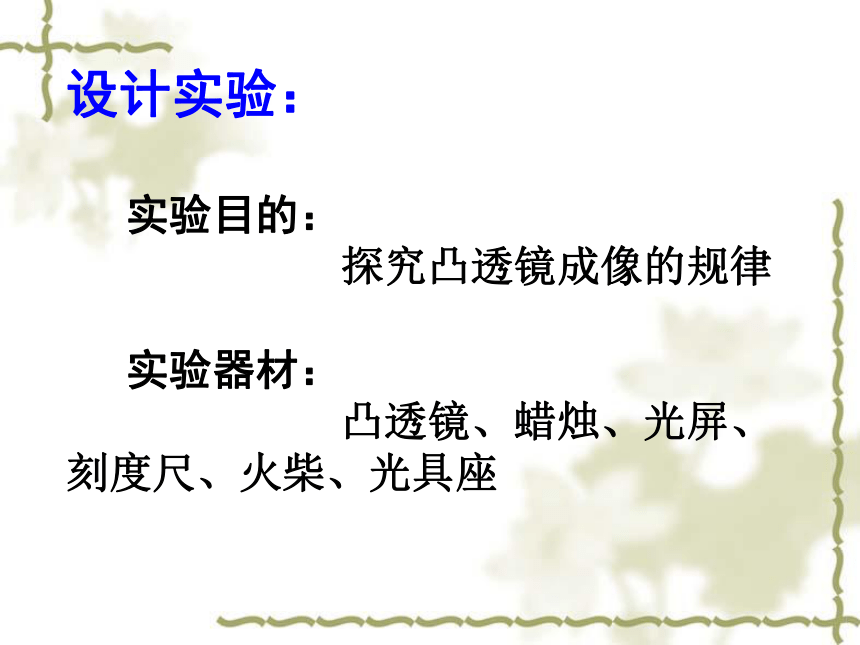

设计实验：
实验目的：
探究凸透镜成像的规律
实验器材：
凸透镜、蜡烛、光屏、刻度尺、火柴、光具座

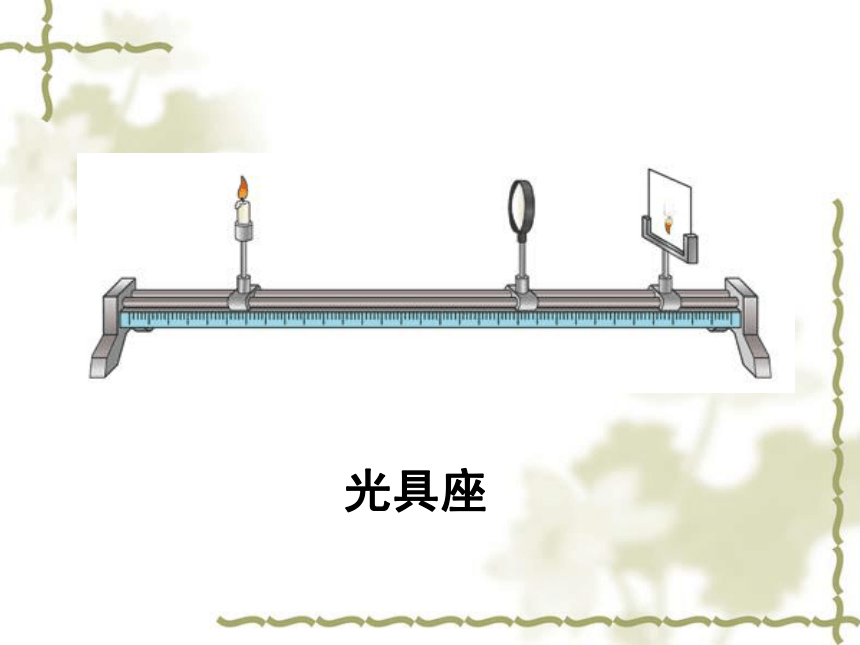

光具座
注意事项：

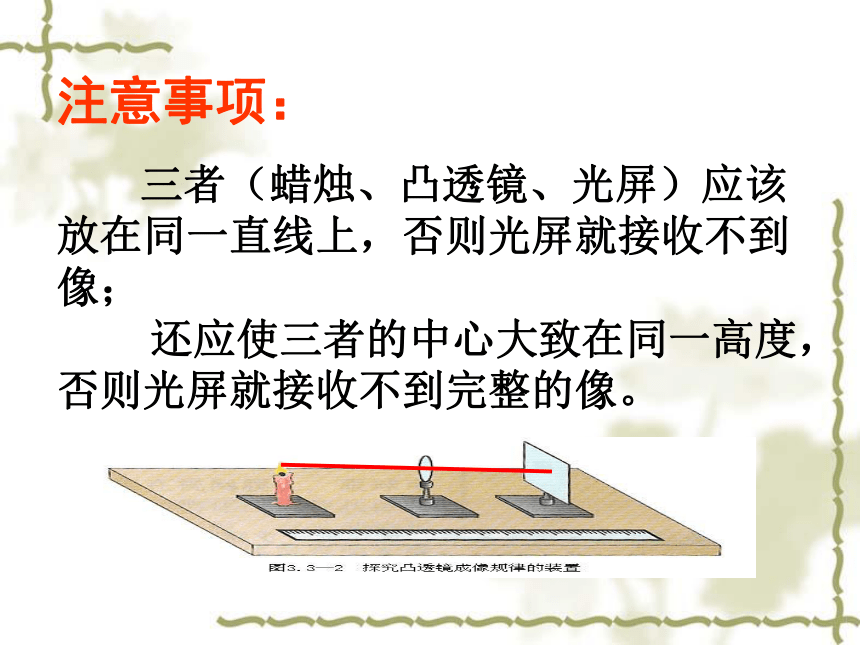

三者（蜡烛、凸透镜、光屏）应该放在同一直线上，否则光屏就接收不到像；
还应使三者的中心大致在同一高度，否则光屏就接收不到完整的像。

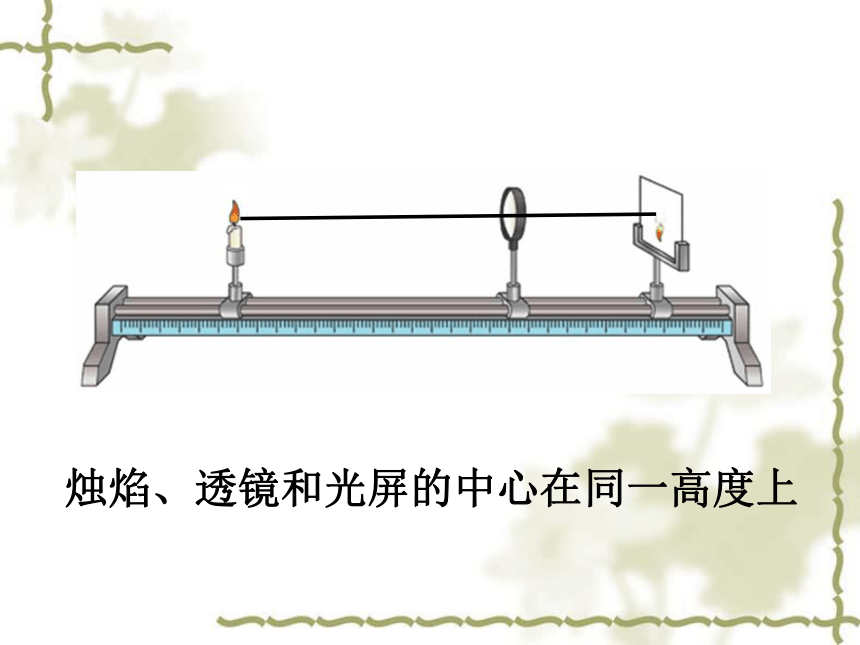

烛焰、透镜和光屏的中心在同一高度上

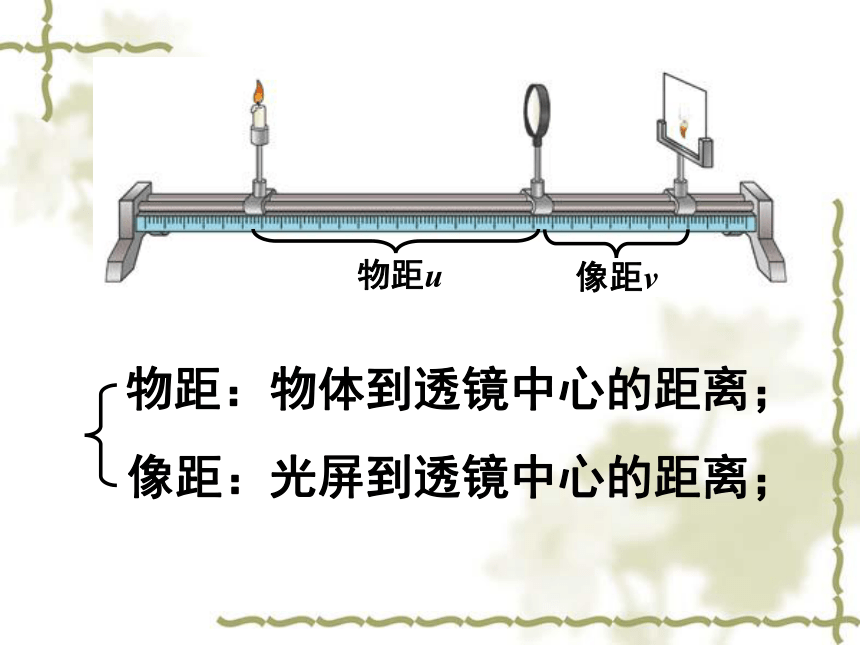

物距u
像距v
物体到透镜中心的距离；
像距：
光屏到透镜中心的距离；
物距：

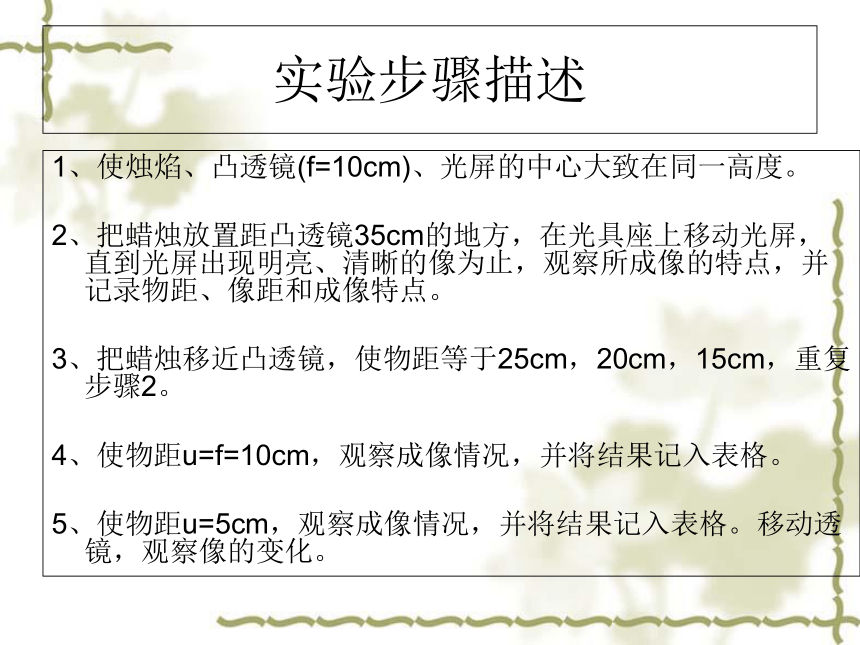

实验步骤描述
1、使烛焰、凸透镜(f=10cm)、光屏的中心大致在同一高度。
2、把蜡烛放置距凸透镜35cm的地方，在光具座上移动光屏，直到光屏出现明亮、清晰的像为止，观察所成像的特点，并记录物距、像距和成像特点。
3、把蜡烛移近凸透镜，使物距等于25cm，20cm，15cm，重复步骤2。
4、使物距u=f=10cm，观察成像情况，并将结果记入表格。
5、使物距u=5cm，观察成像情况，并将结果记入表格。移动透镜，观察像的变化。
*
A′
B′
凸透镜成像光路图：
A
B
成像光路图对较好的学生要求
凸透镜成像光路图：
凸透镜成像光路图：
凸透镜成像光路图：
凸透镜成像光路图：
f=10cm
物距与焦距关系
物距u
像的性质
像距v
应用
实虚
大小
正倒
物像同侧或异侧
u＞2f
30cm
实
小
倒
异
16
照
u＞2f
25cm
19
f＜u＜2f
18cm
实
大
倒
异
25
投
f＜u＜2f
15cm
32
u＜f
8cm
虚
大
正
同
放大镜
u＜f
7cm
总 结
口 诀
一倍焦距分虚实，二倍焦距分大小，物近像
远像变大
1、无限远处的太阳光垂直射在凸透镜上，则（ ）
A．成像在2倍焦距处　　　　　
B．成像在焦点上
C．成像在焦点内　　　　　 　　
D．不成像
B
2、用圆形的鱼缸或透明的罐头瓶养鱼，从侧面观赏缸内的鱼，你看到的那条鱼是（ ）
A．实物 　　　　　　　　　　 　
B．等大的实像
C．放大的实像　　　　　　　　
D．放大的虚像
D
3、某学生在做凸透镜成像实验时，若发现在距透镜20cm处的光屏上有一个倒立等大的像，则此透镜的焦距可能为（ ）
A．10cm　　　 B．6cm　　　
C．25cm　　　 D．无法确定
A
4、某物体经凸透镜在光屏上得到一个像，现将透镜中部遮住不让光通过，则屏上的像（ ）
A．缺少中部 　　　　　　　　　
B．变小
C．性质不变，像变暗　　　　　
D．变大
C
5、将一物体放在凸透镜前，使物距依次为6cm，18cm和24cm，分别得到放大的虚像、放大的实像和缩小的实像，则凸透镜的焦距f满足关系式（ ）
A．f<6cm　　　　　　　　　
B．6cmC．9cmD．18cmC
考考你：
某同学将一支点燃的蜡烛放在距凸透镜15cm处时，在光屏上得到一个缩小的像．当蜡烛距透镜9cm时，在光屏上得到一个放大的像．这个凸透镜的焦距可能是　（　　）
　　A．10 cm　 　B．8 cm C．6 cm　 　D．4 cm
　　解　u＝15cm时，是缩小实像　　
　　∴　u＞2f　15 cm＞2f　f＜7.5 cm　　
　　又知u＝9cm时，是放大实像
　　∴　f＜9 cm＜2f　9cm＞f＞4.5 cm
　　综合两个不等式得：4.5cm＜f＜7.5 cm　
　　
答案：C
当物体在2倍焦距以外时，凸透镜成______、_______、_______像；像距在焦距和二倍焦距之间。
当物体在焦距和2倍焦距之间时，凸透镜成______、_______、_______像；像距在二倍焦距以外。
当物体在焦距以内时，凸透镜成______、_______、_______像；像距大于物距。
当物体放在交点上时，_______，平行光出射。
倒立
缩小
实
倒立
放大
实
正立
放大
虚
不成像
根据透镜成像规律：
物体从距凸透镜两倍焦距以外靠近凸透镜时，像逐渐______透镜，像距逐渐______，像也逐渐______，并且像是_____立_____像。
当物体移至凸透镜的焦点时，像和像距都变得“无限大”，因而在光屏上无法成像。
当物体越过焦点，继续向凸透镜移动时，像的性质发生了改变，像出现在物体的_____侧，变成_____、_____立、_____像。

远 离
增 大
增 大
倒
同
放 大
正
虚
实
