人教版八年级上册物理课件：5.3凸透镜成像的规律（37张ppt）

第五章 透镜及其应用
学习目标
理解凸透镜成像规律
知道凸透镜所成像的虚实、倒正、大小与发光体位置的关系
了解实像和虚像的区别

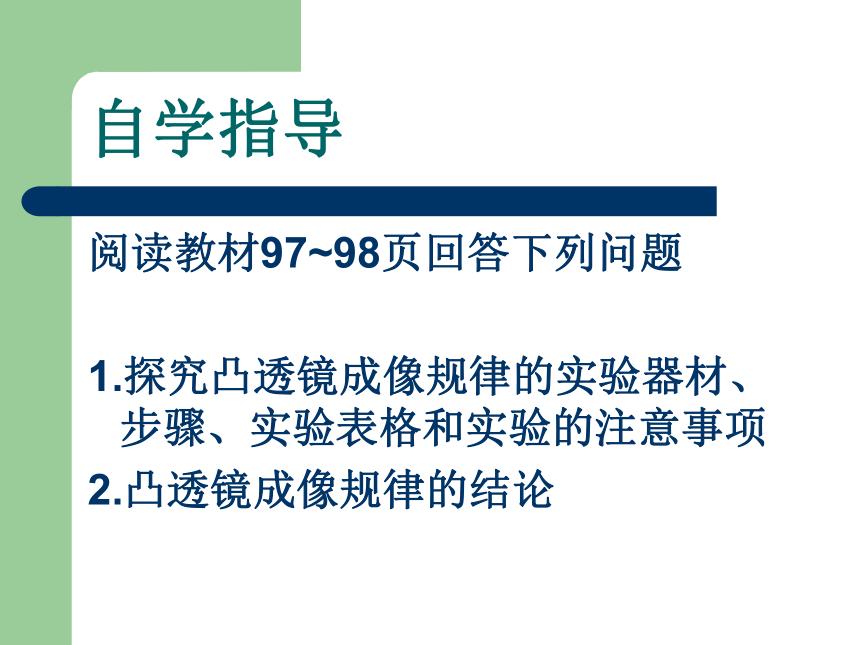

自学指导
阅读教材97~98页回答下列问题
1.探究凸透镜成像规律的实验器材、步骤、实验表格和实验的注意事项
2.凸透镜成像规律的结论

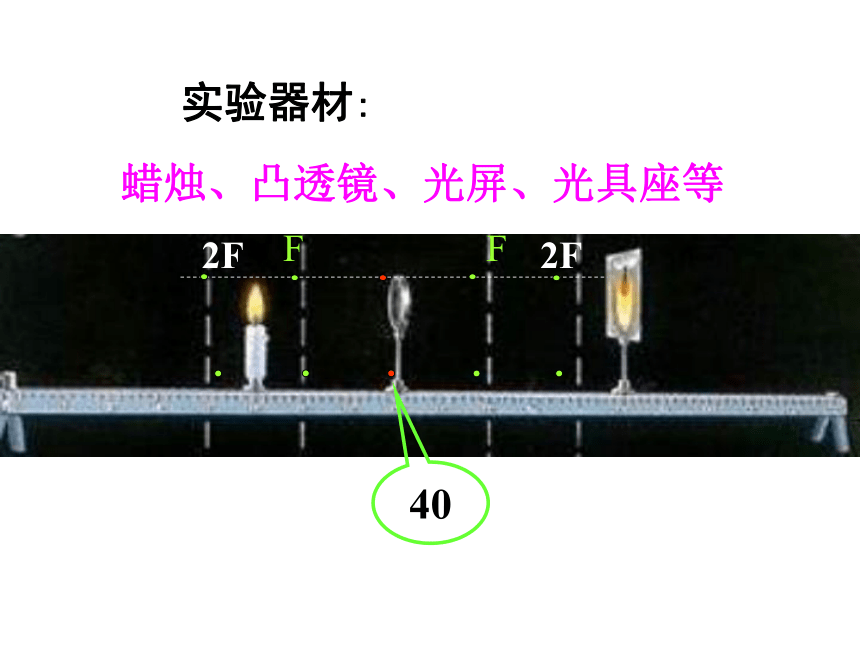

蜡烛、凸透镜、光屏、光具座等
实验器材:
F
F
2F
2F
40

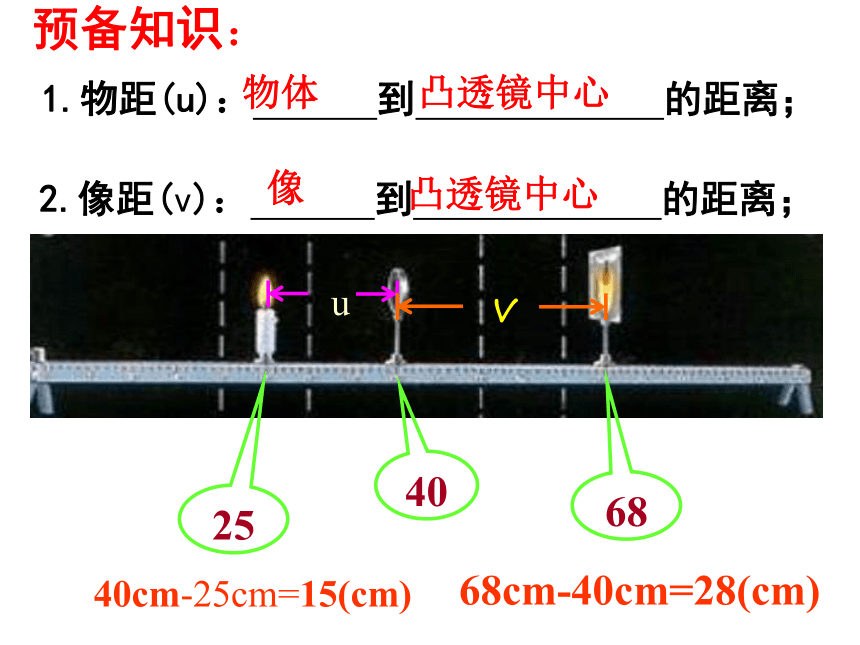

预备知识：
u
物体
凸透镜中心
1.物距(u)： 到 的距离；
v
凸透镜中心
像
2.像距(v)： 到 的距离；
40
25
68
u=?
V =?
40cm-25cm=15(cm)
68cm-40cm=28(cm)

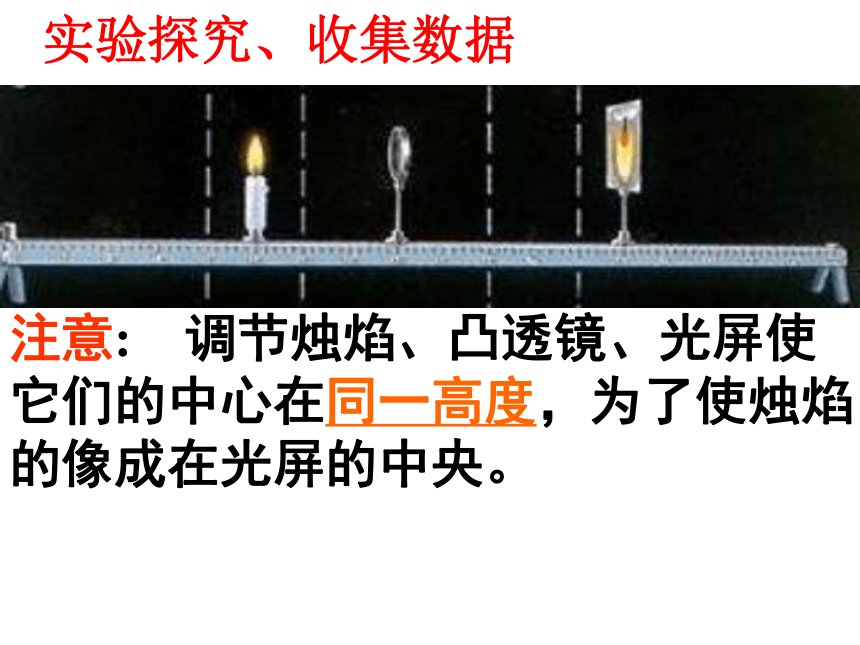

注意: 调节烛焰、凸透镜、光屏使它们的中心在同一高度，为了使烛焰的像成在光屏的中央。

实验探究、收集数据

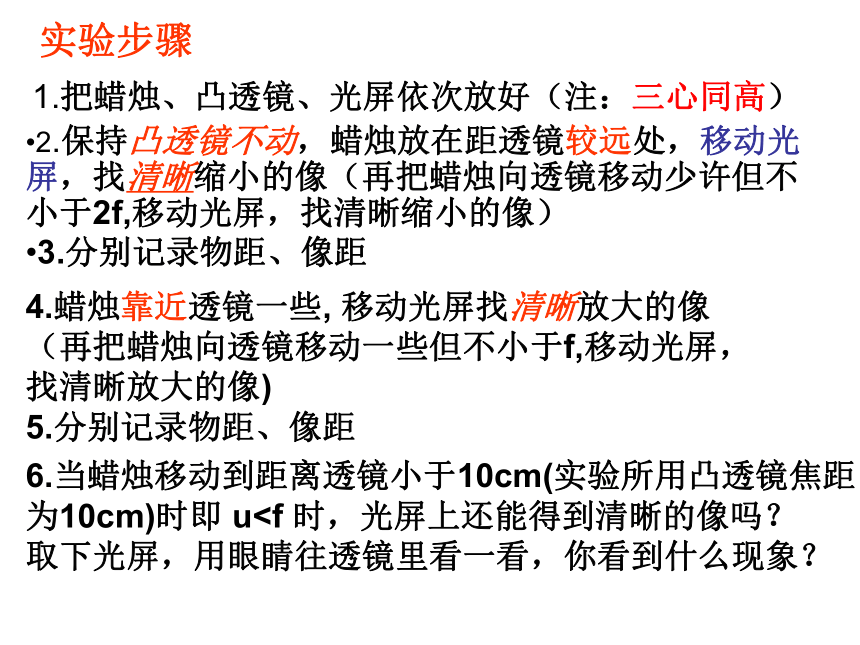

实验步骤
1.把蜡烛、凸透镜、光屏依次放好（注：三心同高）
2.保持凸透镜不动，蜡烛放在距透镜较远处，移动光屏，找清晰缩小的像（再把蜡烛向透镜移动少许但不小于2f,移动光屏，找清晰缩小的像）
3.分别记录物距、像距
4.蜡烛靠近透镜一些, 移动光屏找清晰放大的像（再把蜡烛向透镜移动一些但不小于f,移动光屏，找清晰放大的像)
5.分别记录物距、像距
6.当蜡烛移动到距离透镜小于10cm(实验所用凸透镜焦距为10cm)时即 u取下光屏，用眼睛往透镜里看一看，你看到什么现象？
F
F
f
*
作图研究

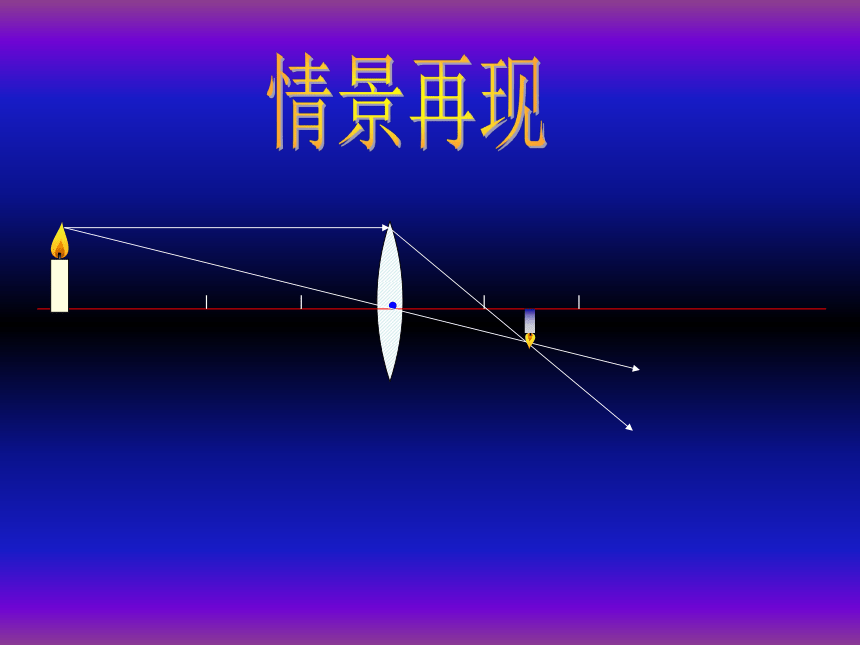

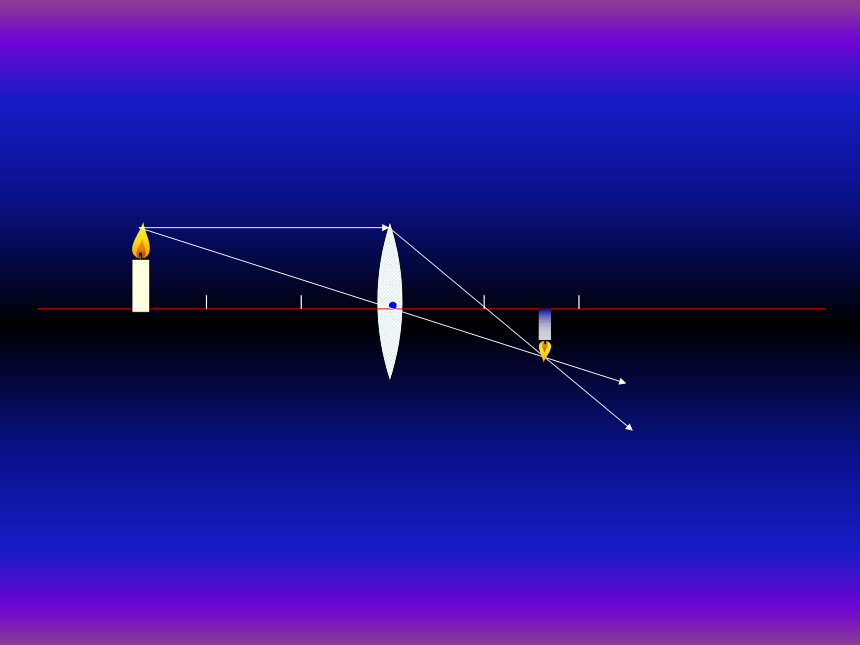

u>2f f利用通过凸透镜的三条特殊光线
*
F
F
f

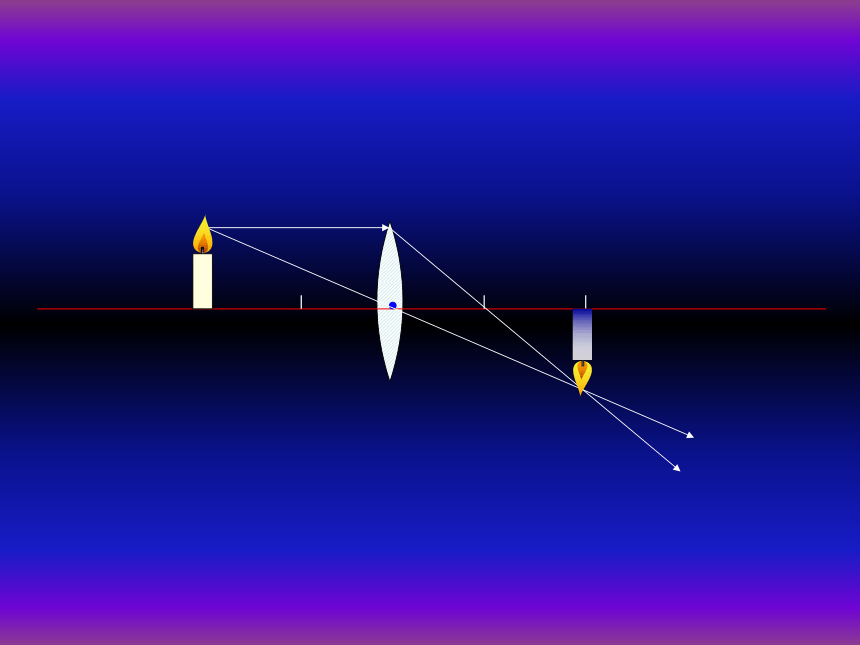

u=2f v=2f 倒立等大实像
*
F
F
f

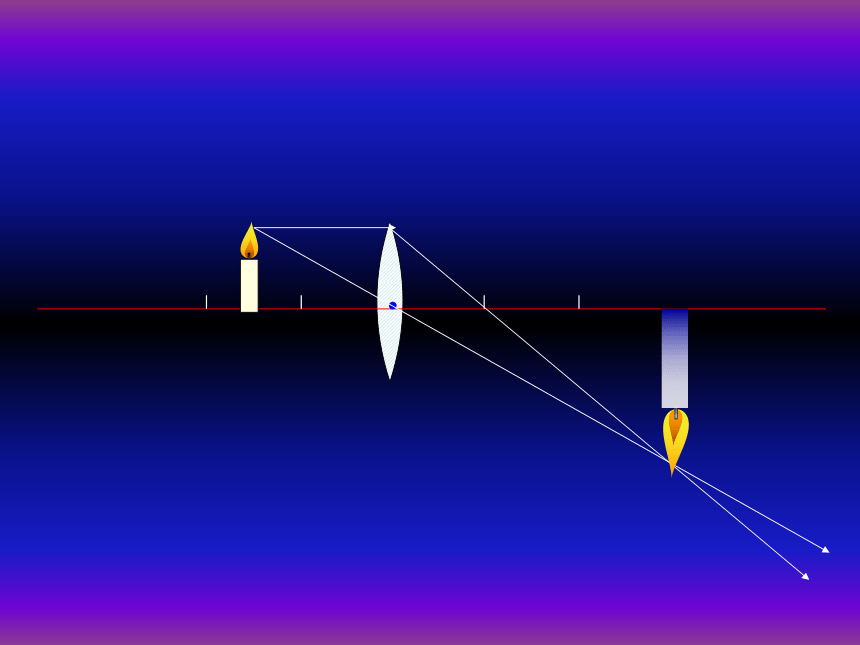

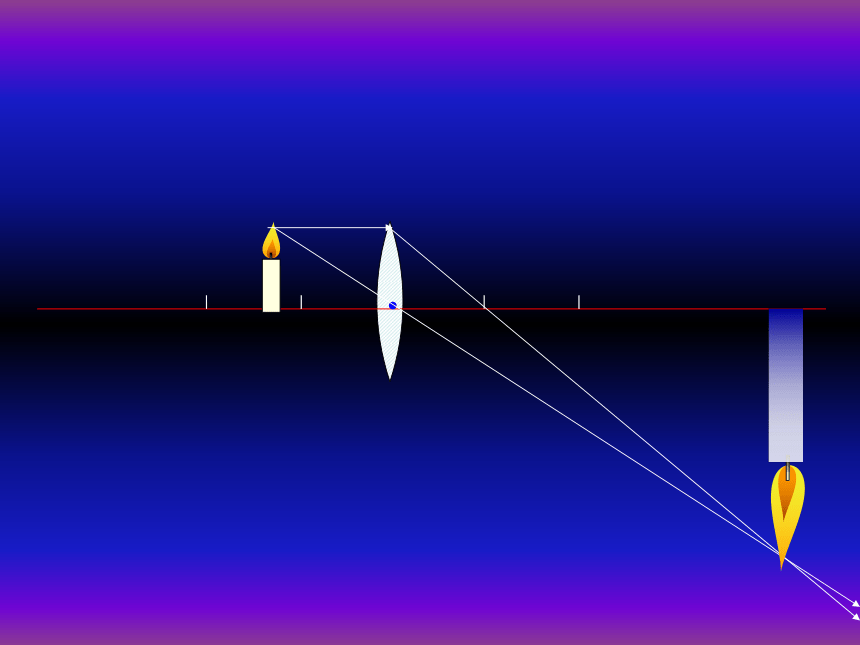

f2f 倒立放大实像
*
F
F
f
u=f 不成像
*
F
F
f
u物距
像的性质
像距
应用
正倒
大小
虚实
u>2f
倒立
u=2f
fu=f
u倒立
倒立
缩小
等大
放大
不 成 像
正立
放大
实像
实像
实像
虚像
fv=2f
v>2f
照相机
投影仪、幻灯机
放大镜
实验结论：凸透镜成像规律
v>u
求焦距
一倍焦距分虚实，二倍焦距分大小。
实像倒立异侧分，物近像远像变大。
虚像正立同侧存，物近像近像变小。
相关问题
1、实验时，调节烛焰、凸透镜、光屏使它们的中心在同一高度，为了使烛焰的像成在光屏的中央。
2、实验过程中，蜡烛变短，像怎么动，若想再次使像成在光屏中央怎么办？
3、若实验时无论怎么前后移动烛焰、凸透镜、光屏的位置都不能在光屏成像，为什么？
4、若实验时，无论怎么移动光屏都不能在光屏上成像，有可能是什么原因？
当堂达标：
1、用凸透镜正对着太阳，发现在凸透镜的另一侧10cm处的光屏上得到一个亮点，那么将点燃的蜡烛放在位于凸透镜前15cm处时，光屏上得到的像是（　）
A、正立放大的像 B、正立缩小的像
C、倒立缩小的像 D、倒立放大的像
D
2、某物体放在离凸透镜20cm处，无论怎样移动光屏，光屏上始终得不到像，则该凸透镜的焦距可能是（ ）
A、30cm B、15cm
C、10cm D、5cm
A
3.已知凸透镜的焦距为15cm，
（1）点燃的蜡烛放在距凸透镜40cm处，则烛焰在光屏上成的是_______________像；_______就是这种成像特点的应用
（2）当蜡烛距凸透镜为20cm时，烛焰在光屏上成的是_________________像，像距为_________cm
___________就是这种成像特点的应用
（3）当蜡烛距凸透镜为10cm时，烛焰通过凸透镜成的是____________________像。这种成像特点的应用是_________。
倒立、缩小的实
照相机
倒立、放大的实
大于30
投影仪
正立、放大、虚
放大镜
4.一物体通过凸透镜成一倒立等大的实像，物和像
相距48cm，则该凸透镜的焦距（ ）
A.小于12cm B.等于12cm
C.大于12cm D.等于24cm
5.如图所示，将物体放在凸透镜的左侧，离透镜距离为30cm时，在透镜右侧恰好能得到一个等大倒立的实像．如果将物体再向左移动10cm，则可以得到一个（ ）
A.放大的实像
B.放大的虚像
C.缩小的实像
D.缩小的虚像
B
C
7.物体经凸透镜所成的像，无法显示在光屏上的是-------( )
A 倒立的像 B 放大的像
C 缩小的像 D.正立的像
6.用凸透镜成像时，下列说法正确（ ）
A.成实像时，物体离凸透镜越远，像越大
B.成虚像时，物体离凸透镜越近，像越大
C.实像总是倒立的，虚像总是正立的
D.实像和虚像都可能是放大或缩小的
C
D
8、小方同学做“探究凸透镜成像规律”实验，当
蜡烛、凸透镜、光屏的位置如图所示时，光屏上得到了
清晰的像。则 （ ）
A．得到的像是正立缩小的实像
B．得到的像是倒立放大的实像
C．把蜡烛向左移动，调整光屏的位置，得到的清晰像变小
D．把蜡烛向右移动少许，要得到清晰的像，应向左移动光屏
????????????????????????????????????????????????????????????????????
C
9、一物体放在距凸透镜20cm处时，在另一侧距凸透镜6cm处的光屏上出现了一个清晰的像．那么该透镜的焦距可能是（　　）
A．3cm B．5cm
C．7cm D．9cm
B
10. 在用光具座研究凸透镜成像规律的实验中：
(1)测量凸透镜的焦距如图所示，则该凸透镜的焦距为_____cm．
(2)将蜡烛、凸透镜、光屏依次放在光具座上．点燃蜡烛后，调节烛焰、凸透镜、光屏的中心大致在_________.
(3)当烛焰距凸透镜30cm时，移动光屏，可在光屏上得到一个清晰的倒立、________的实像．_______就是利用这一成像规律工作的(填光学仪器)．
10.0
同一高度
缩小
照相机
11. 在“探究凸透镜成像规律”的实验中：
⑴操作前先要把烛焰、凸透镜、光屏放在同一直线上，并调整三者的中心大致在______________，烛焰的像才能呈在光屏的中央。
⑵若该凸透镜的焦距为10cm，把烛焰由如图所示的位置向凸透镜靠近5cm，则需将光屏向________（选填“左”或“右”）移动当适当的位置，光屏上才能得到烛焰清晰的倒立、______的实像。（选填“放大”或“缩小”）
同一高度
右
放大
*
交流合作
实验思考
12、当成实像时，如用手挡住透镜的上半部，猜一猜，光屏上的像可能有什么变化？
*
F
F
f
课堂小结
凸透镜成像的规律
1、当u>2f时，凸透镜成倒立、缩小的实像，像的位置是f当u=2f时，凸透镜成倒立、等大的实像，像的位置是v=2f 。 （成像大小的分界点）
2、当f2f 。（投影仪）
当u=f时，凸透镜成像的情况是不成像。（成像虚实的分界点）
3、当u聪明在于学习，天才在于积累。“物理老师送”
