透镜
第1节
透镜在日常生活中的应用
数码摄像机上的透镜

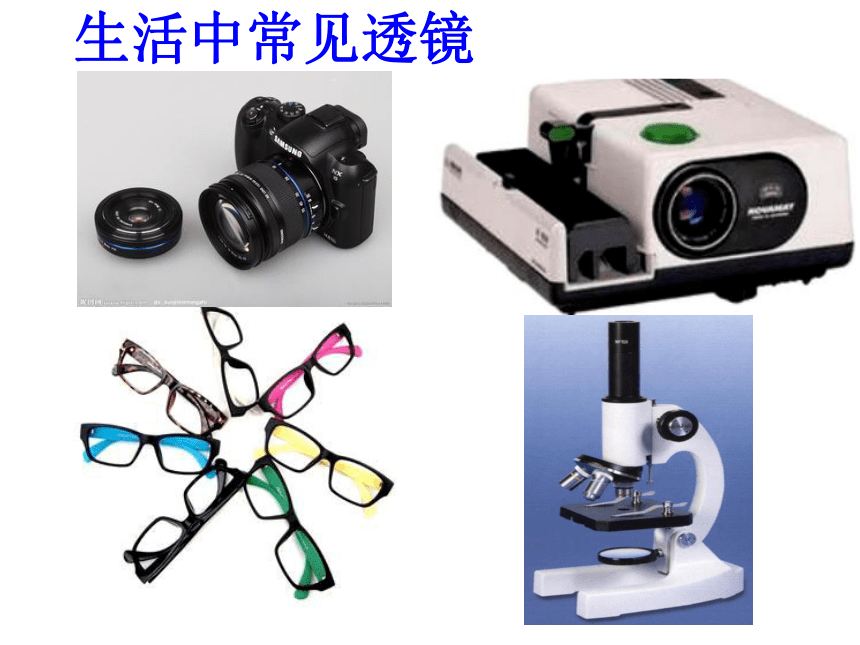

生活中常见透镜

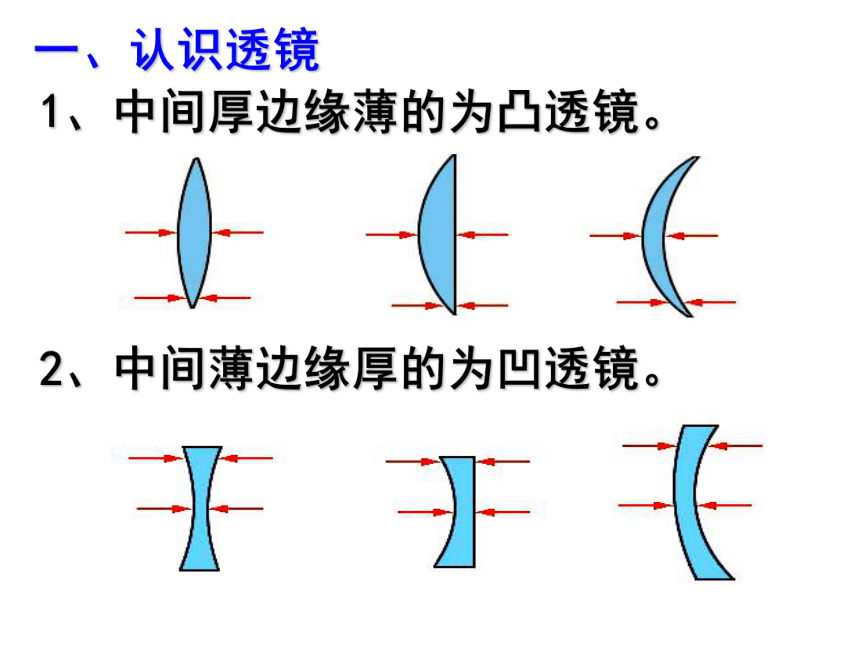

1、中间厚边缘薄的为凸透镜。
2、中间薄边缘厚的为凹透镜。
一、认识透镜

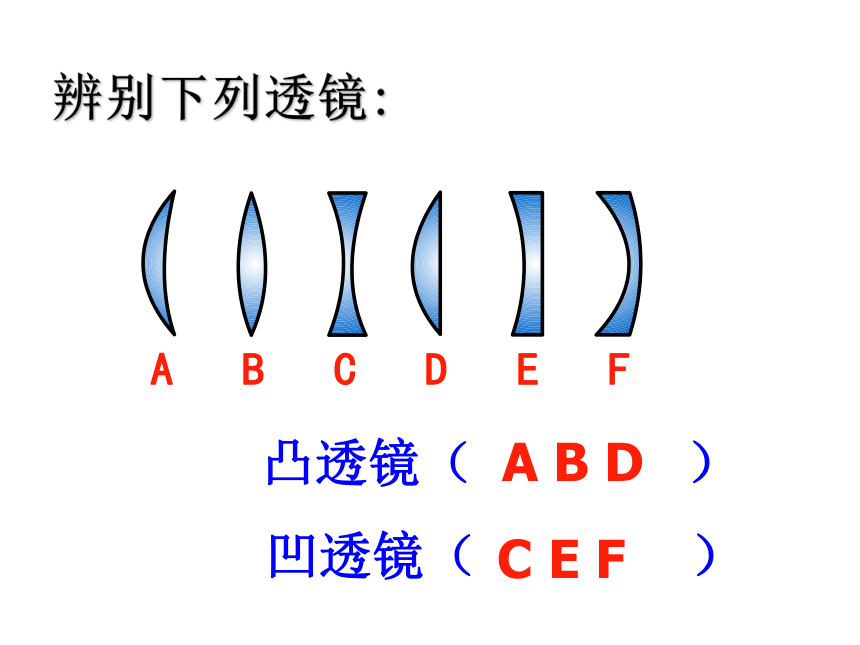

辨别下列透镜:
A B C D E F
凸透镜（ ）
凹透镜（ ）
A B D
C E F

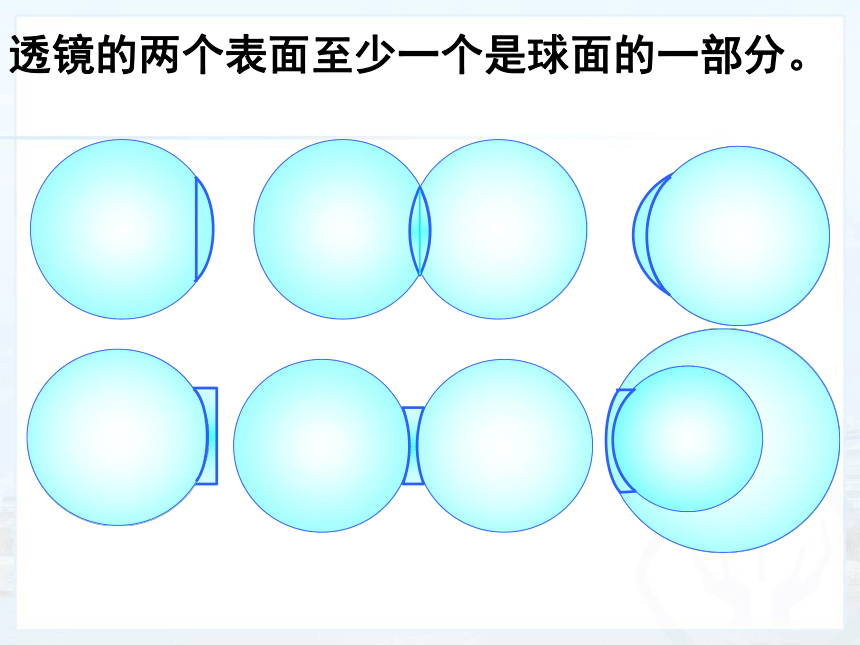

透镜的两个表面至少一个是球面的一部分。

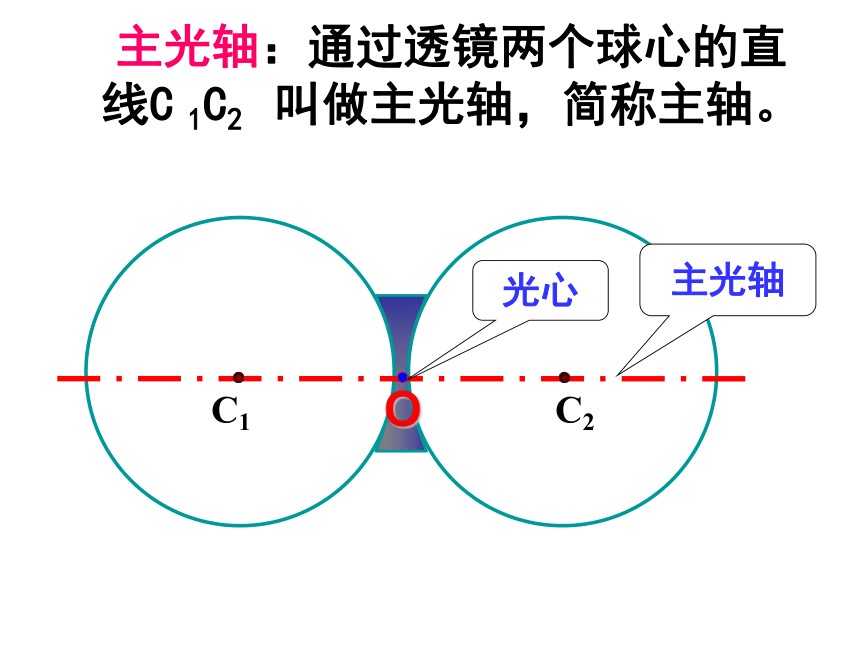

主光轴：通过透镜两个球心的直线C 1C2 叫做主光轴，简称主轴。
C2
C1
主光轴
光心
二、透镜的主光轴和光心
O
主光轴：通过透镜两个球心的直线C 1C2 叫做主光轴，简称主轴。
C2
C1
主光轴
光心
O
O
O

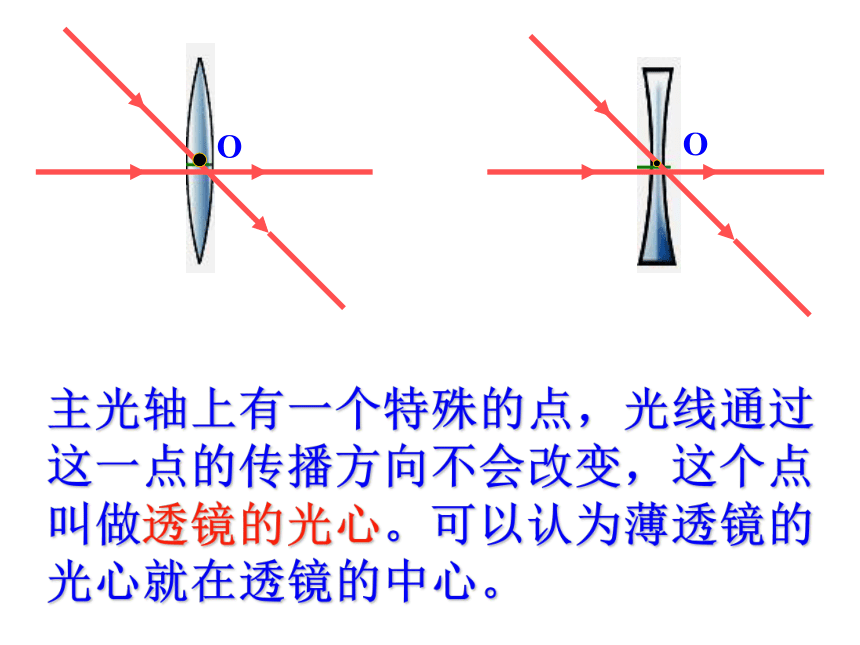

主光轴上有一个特殊的点，光线通过这一点的传播方向不会改变，这个点叫做透镜的光心。可以认为薄透镜的光心就在透镜的中心。
1、凸透镜的介绍
主光轴
f
f
焦距
光心
焦点F
F
焦点
光路可逆
O
F
f
2. 凸透镜的焦点和焦距
焦点：平行于主轴的平行光通过凸透镜后
会聚于一点。
焦距：焦点到光心的距离。
焦距
主轴
焦点
F
F
主轴
凸透镜有两个实焦点。
F
F
主轴
小结：凸透镜对所有光线都起会聚作用。
F
（1）平行于主光轴的光线通过凸透镜后会
聚于焦点。
O
F
F
凸透镜的三条特殊光线
（3）通过光心的光线，传播方向不改变。
（2）从凸透镜焦点处发出的光线经凸透镜
折射后平行于主光轴射出。
　　2．太阳本身就是一个巨大的光源，当太阳光射到地面时，我们就可以把它看做平行光。那么同学们能不能想办法利用太阳光粗测凸透镜的焦距呢？
想一想
拓展与应用：测量凸透镜的焦距
f
冰能否取火？
能，将冰削成凸透镜形状，正对太阳光，燃料放在焦点上即可燃烧。
凹透镜的介绍
虚焦点 o
f
焦距
虚焦点
o
f
焦距
归纳与小结
O
F
F
O
F
F
1、下列属于凸透镜的是：
_______________
1 2 3 4
1、2 、3
2、试分别作出图中的入射
光线和出射光线。
F
F
F
F
O
F
F
F
F
3、在下图中填上合适的光学元件。
4、在所示的方框内各有一个透镜，根据
光线通过透镜传播的方向，在方框内
填入适当的透镜。

5、在农村里，有时候为了防止雨淋湿草垛，在下雨的时候用塑料膜给草垛搭一个棚子，在雨停了太阳出来之后，一定要赶紧将棚子上的塑料膜拆除，不然可能发生火灾，你知道这其中的道理吗？
当塑料雨棚积水后，相当于一个凸透镜，在阳光下能会聚太阳光，容易引发草垛燃烧。所以要在雨停后把塑料膜拆除。
6、某公园中的一块警示牌，上面写有“请不要把装有液体的纯净水瓶或矿泉水瓶遗留在山上”请同学们分析一下这是为什么？
当矿泉水瓶内有水时，就相当于一凸透镜，在太阳光照射下，会聚光线，容易引起森林。
7、你怎样粗略地测量出凸透镜的焦距？
要以把凸透镜放到阳光下，在透镜下文放一纸白纸。不断调节透镜的位置，使白纸上出现下个又亮又小的光斑为止，这就是焦点，测量焦点到透镜的距离，就是焦距的大小。
