第五章　透镜及其应用

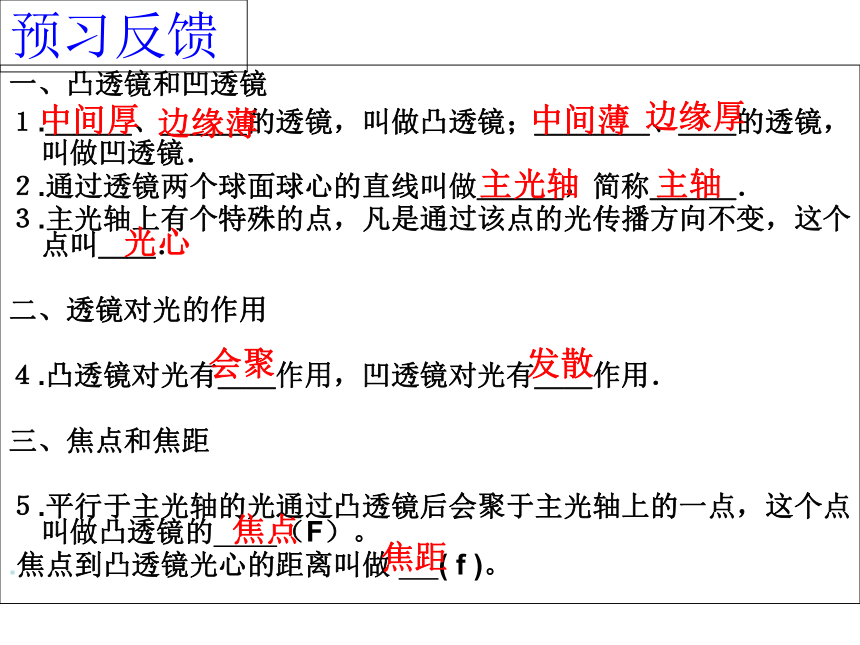

预习反馈
一、凸透镜和凹透镜
１.＿＿＿、＿＿＿的透镜，叫做凸透镜；＿＿＿＿、＿＿的透镜，叫做凹透镜．
２.通过透镜两个球面球心的直线叫做＿＿＿，简称＿＿＿．
３.主光轴上有个特殊的点，凡是通过该点的光传播方向不变，这个点叫＿＿．
二、透镜对光的作用
４.凸透镜对光有＿＿作用，凹透镜对光有＿＿作用．
三、焦点和焦距
５.平行于主光轴的光通过凸透镜后会聚于主光轴上的一点，这个点叫做凸透镜的 （F）。
.焦点到凸透镜光心的距离叫做 ( f )。
中间厚
边缘薄
中间薄
边缘厚
光心
会聚
发散
焦点
焦距
主光轴
主轴

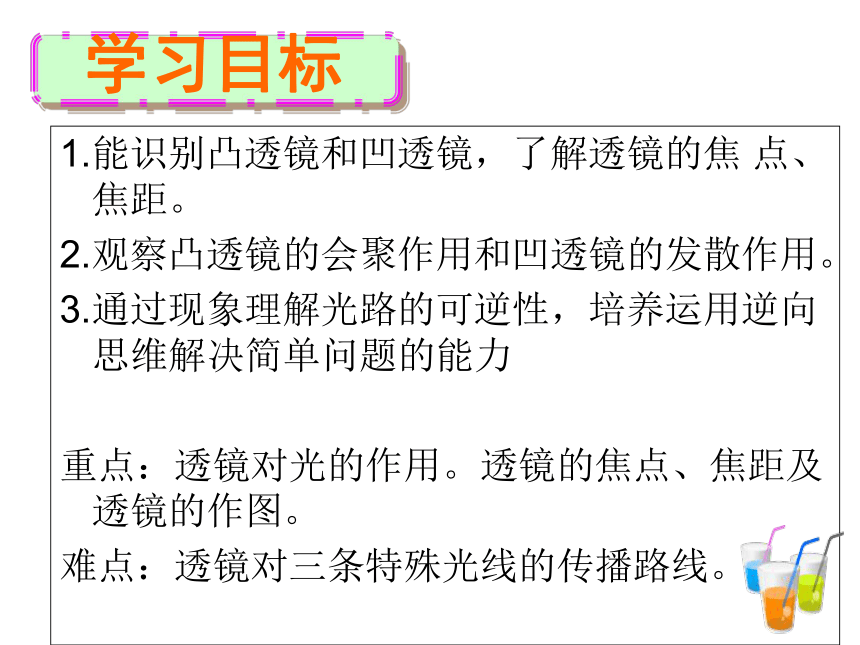

1.能识别凸透镜和凹透镜，了解透镜的焦 点、焦距。
2.观察凸透镜的会聚作用和凹透镜的发散作用。
3.通过现象理解光路的可逆性，培养运用逆向思维解决简单问题的能力
重点：透镜对光的作用。透镜的焦点、焦距及透镜的作图。
难点：透镜对三条特殊光线的传播路线。
学习目标

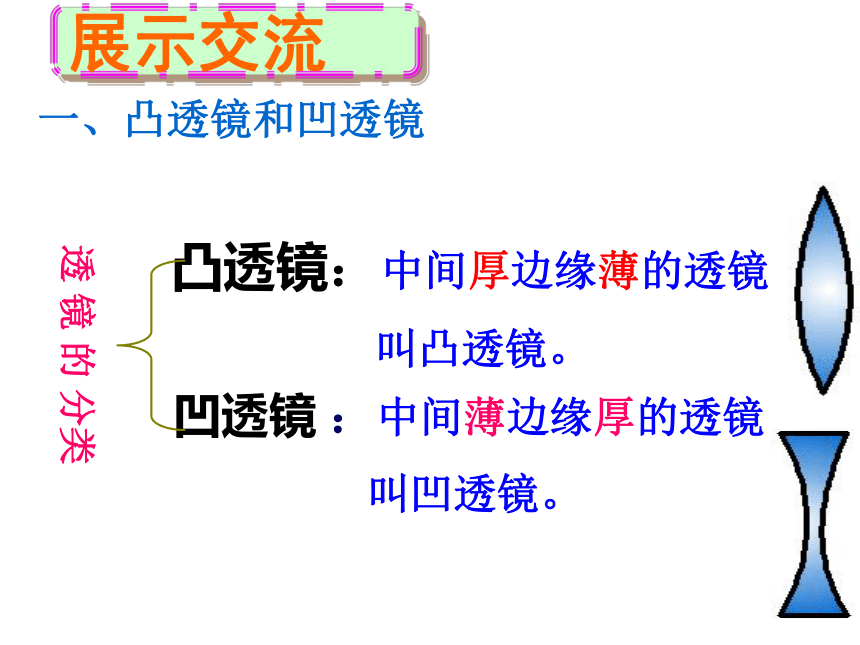

凸透镜：中间厚边缘薄的透镜
叫凸透镜。
凹透镜 ：中间薄边缘厚的透镜
叫凹透镜。
透 镜 的 分类
展示交流

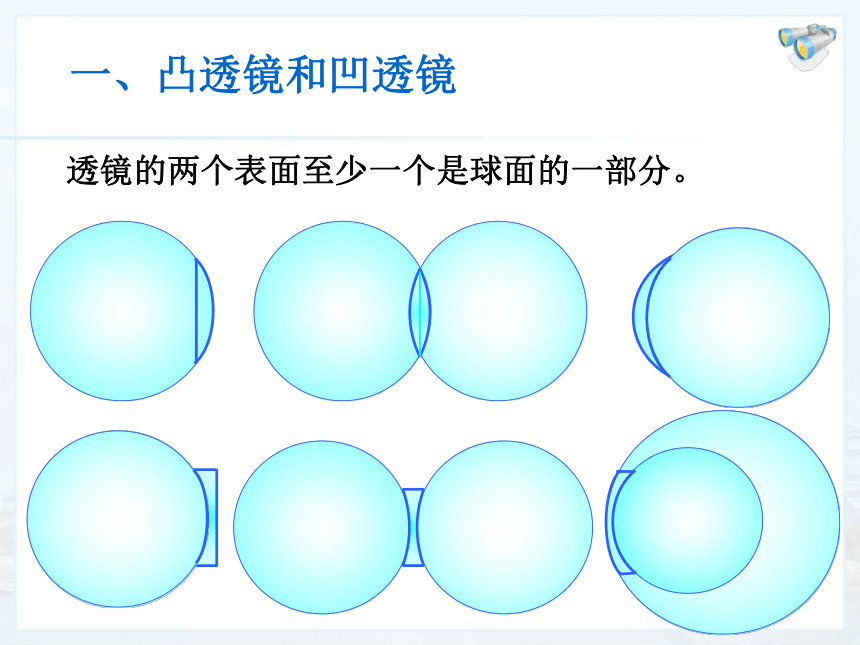

一、凸透镜和凹透镜
透镜的两个表面至少一个是球面的一部分。
一、凸透镜和凹透镜
属于凸透镜的是：
属于凹透镜的是：
A 、C、D
B 、E 、F

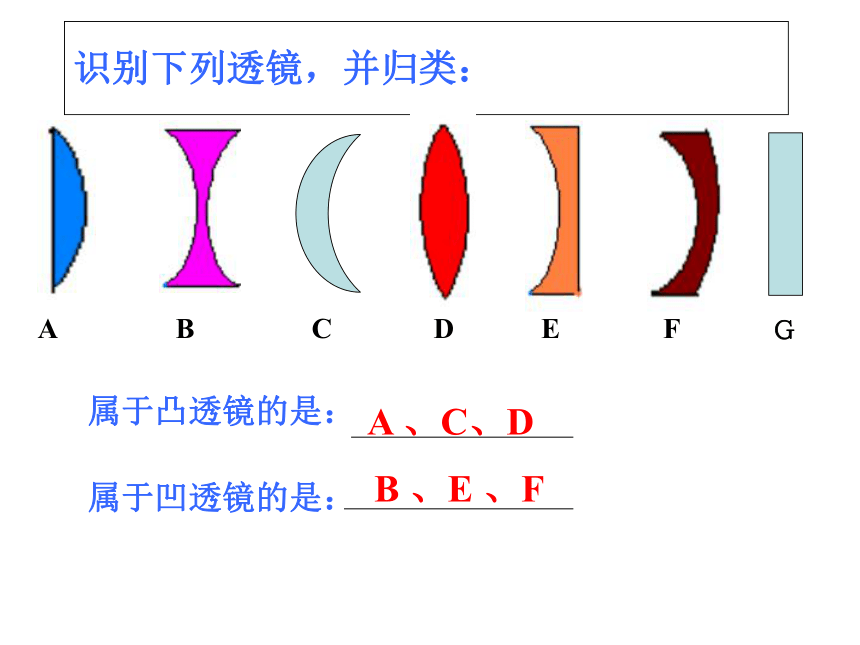

识别下列透镜，并归类：
A
B
C
D
E
F
Ｇ

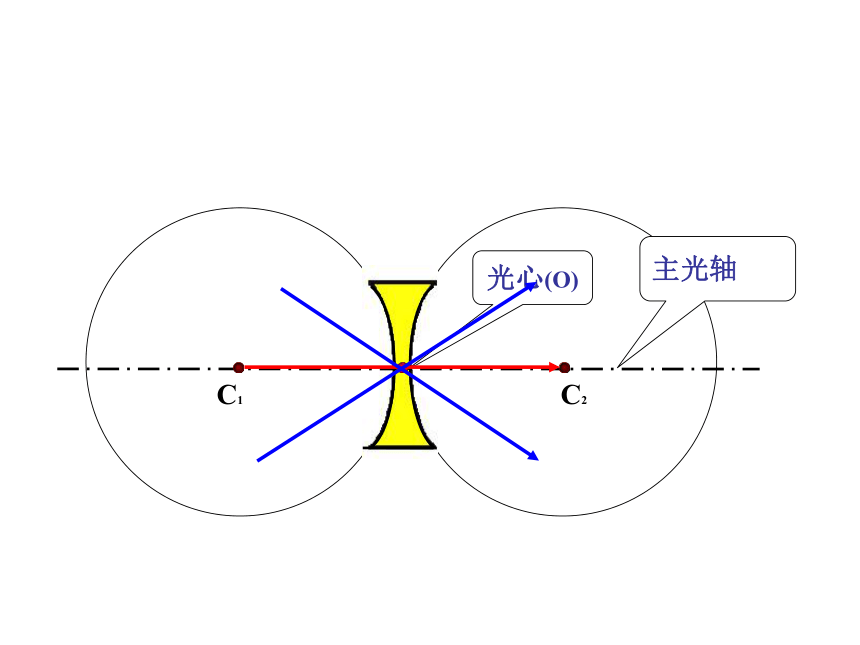

C1
C2
主光轴
光心(O)

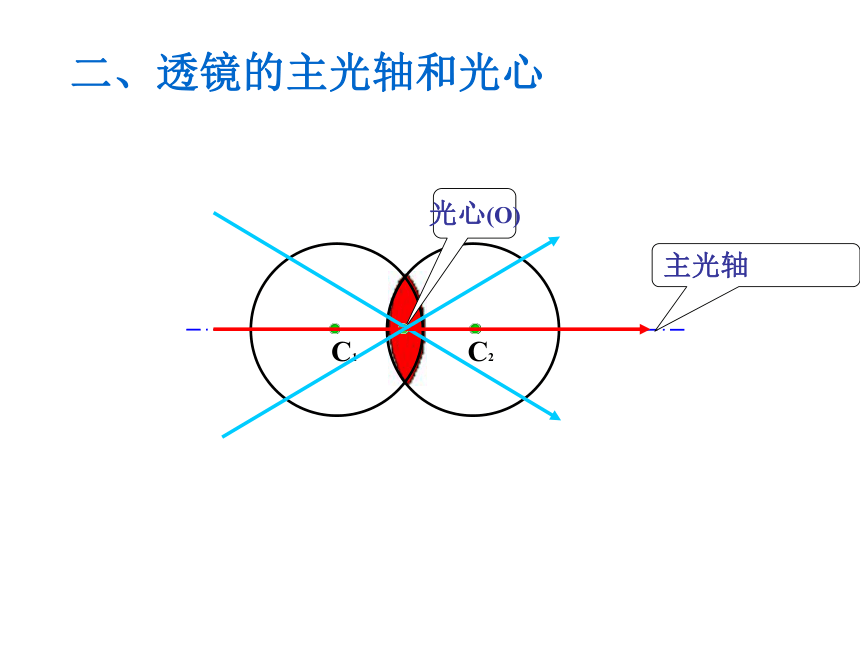

二、透镜的主光轴和光心
C2
C1
主光轴
光心(O)
C2
C1
O
主光轴
光心

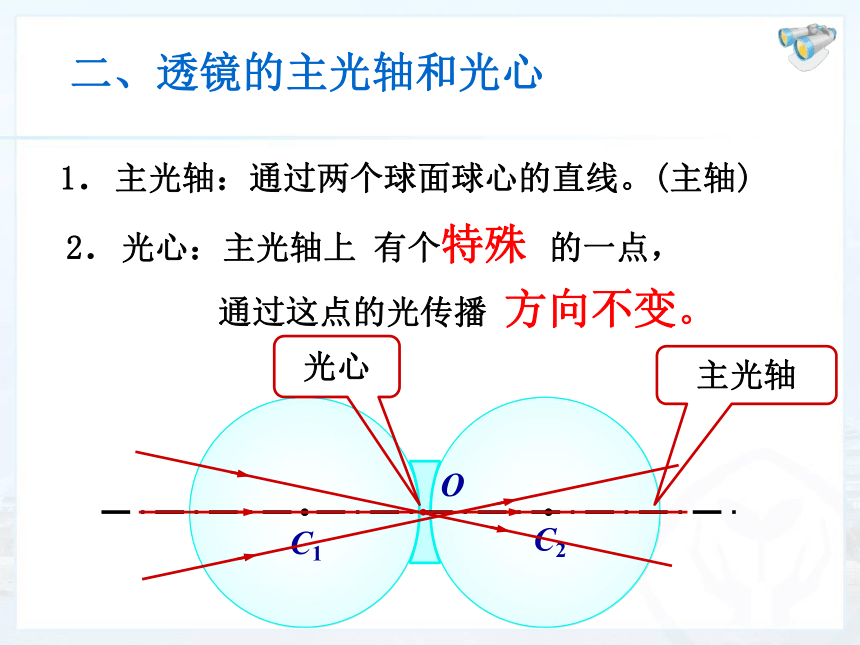

1．主光轴：通过两个球面球心的直线。(主轴)
2．光心：主光轴上 有个特殊 的一点，
通过这点的光传播 方向不变。
二、透镜的主光轴和光心
三、透镜对光的作用（实验探究）
探究：
提出问题
１、探究平行于凸透镜主光轴的光线如何传播？
２、探究平行于凹透镜主光轴的光线如何传播？
三、透镜对光的作用（实验探究）
试猜想光线通过透镜后会有什么现象？
1.凸透镜：
主光轴
对光有会聚作用
光心
O
观察实验现象
凸透镜有几个焦点？
O
F
F
凸透镜有两个焦点。
（ 1）.平行于主光轴的光通过凸透镜后会聚于主光轴上的一点，这个点叫做凸透镜的焦点（F）。
为什么通过透镜后光路改变了？
平行于主光轴的光经凸透镜折射后通过焦点。
凸透镜对光起什么作用？
在主光轴上会聚成的这一点是什么？
2. 凸透镜的焦点和焦距
焦点
凸透镜的焦距
O
F
F
f
f
两边的焦距相等。
（1）.焦点到凸透镜光心的距离叫做焦距( f )。
观察实验现象
光经过凹透镜后的发散是不是也有规律可循？
3.凹透镜：
对光有发散作用
（1）.平行于主光轴的光通过凹透镜后发散，发散光线的反向延长线相交于主光轴上一点，它不是实际光线的会聚点，叫虚焦点(F)。
F
F
凹透镜有焦点吗？
平行于主光轴的光线经凹透镜折射后发散，发散光线的反向延长线通过虚焦点。
凹透镜有几个虚焦点？
4. 凹透镜的焦点和焦距
焦点
虚
F
f
焦距
F
凹透镜有两个虚焦点。
4. 凹透镜的焦点和焦距
凹透镜对光有发散作用
F
F
F
F
1、 通过光心的光线 传播方向不改变
2、平行于主光轴的光线
经凸透镜折射后通过焦点，
经凹透镜折射后发散，折射光线的反向延长线通过虚焦点。
3、经过凸透镜焦点的光线 折射后平行于主光轴射出。
对着凹透镜异侧虚焦点入射的光线 折射后平行于主光轴射出 。
拓展提高
三条特殊光线
　　1、透镜是利用光的　　　规律制成的，透镜有两类：一类是中间比边缘厚的透镜叫做　　　　　　，如　　　　　镜片；另一类是中间比边缘薄的透镜叫　　　　　　，如　　　　　　镜片。
巩固检测
3.根据图中光通过透镜前后的方向，在图中填上适当类型的透镜．
甲
丙
巩固检测
4、一束平行光线经过凸透镜折射后的传播方向如下图所示，由图可知，此透镜的焦距为 cm。
凸透镜焦距大小对光的会聚作用强弱有关系吗？
焦距越小，对光的会聚作用越强
5.试画出与已知光线对应的入射光线或
出射光线.
1．两种透镜：凸透镜和凹透镜；
2．几个基本概念: 光心、主光轴、焦点、焦距；
3．透镜对光线的作用：
　凸透镜对光线有会聚作用, 又叫会聚透镜。
　凹透镜对光线有发散作用, 又叫发散透镜。
归纳小结
4.三条特殊光线
F
O
F
F
F

作业本：课本93页，1题、3题、4题
课后作业：配套练习56页57页
布置作业

1.照相机的结构及成像特点是什么？
2.投影仪的构造及成像特点是什么？
3.放大镜的特点是什么？
预习作业
