第1节 透镜
人教版八年级物理第五章《透镜及其应用》
箭头的方向和大小为什么会发生改变？

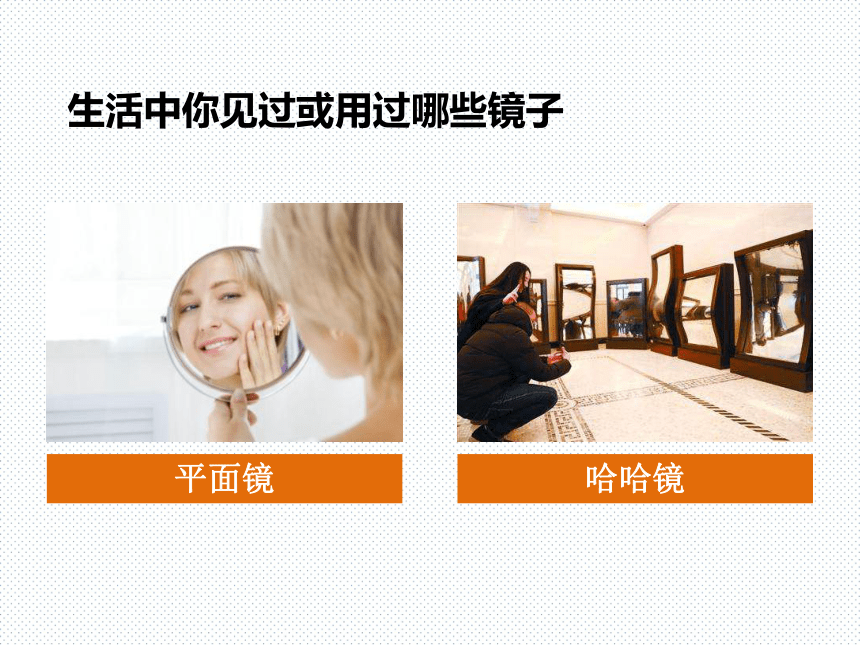

生活中你见过或用过哪些镜子
平面镜
哈哈镜

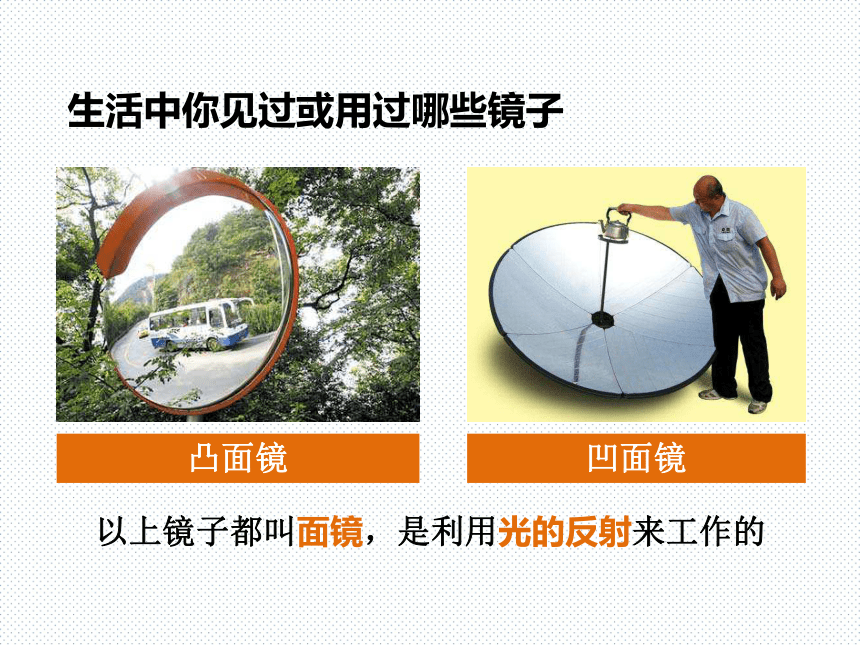

生活中你见过或用过哪些镜子
凸面镜
凹面镜
以上镜子都叫面镜，是利用光的反射来工作的

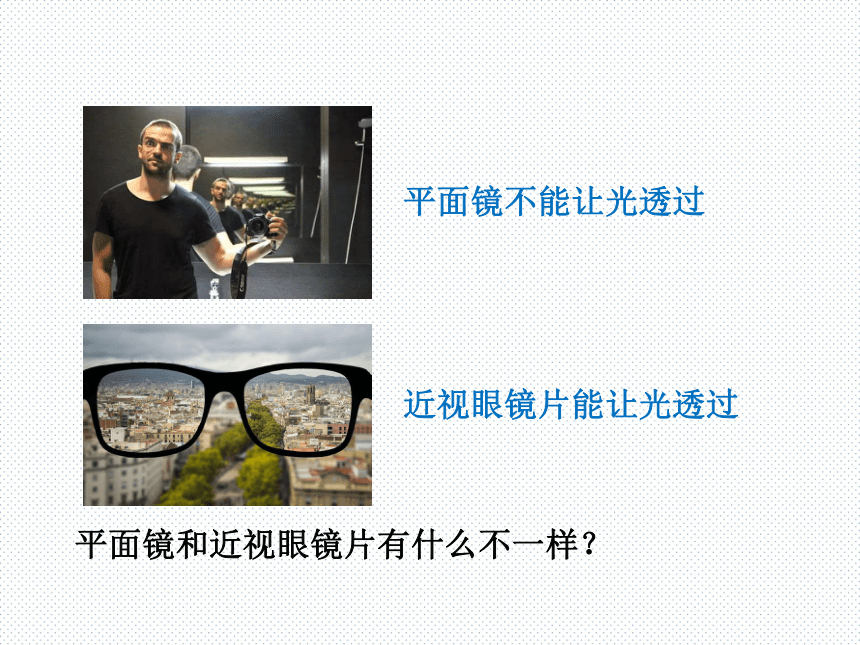

平面镜不能让光透过
平面镜和近视眼镜片有什么不一样？
近视眼镜片能让光透过

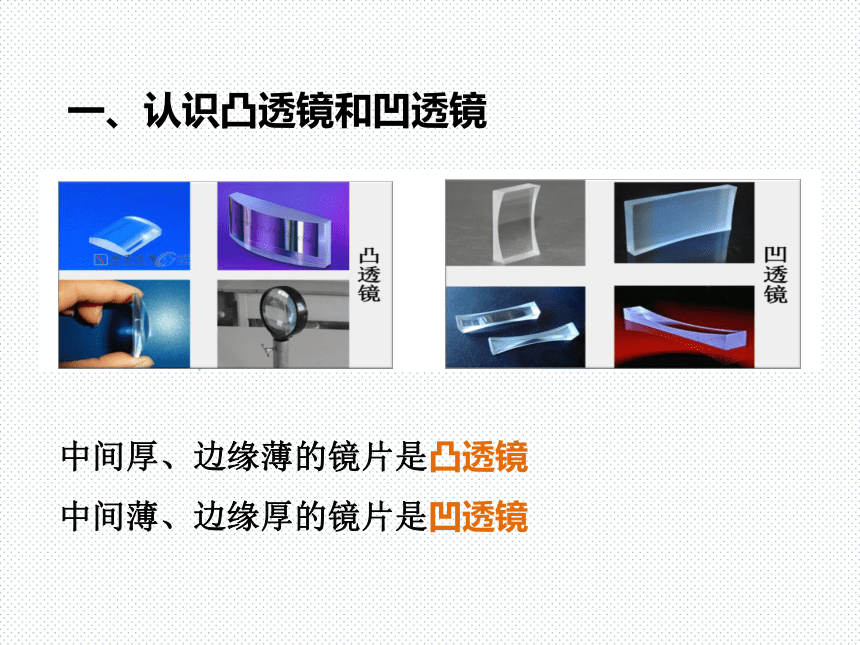

一、认识凸透镜和凹透镜
中间厚、边缘薄的镜片是凸透镜
中间薄、边缘厚的镜片是凹透镜

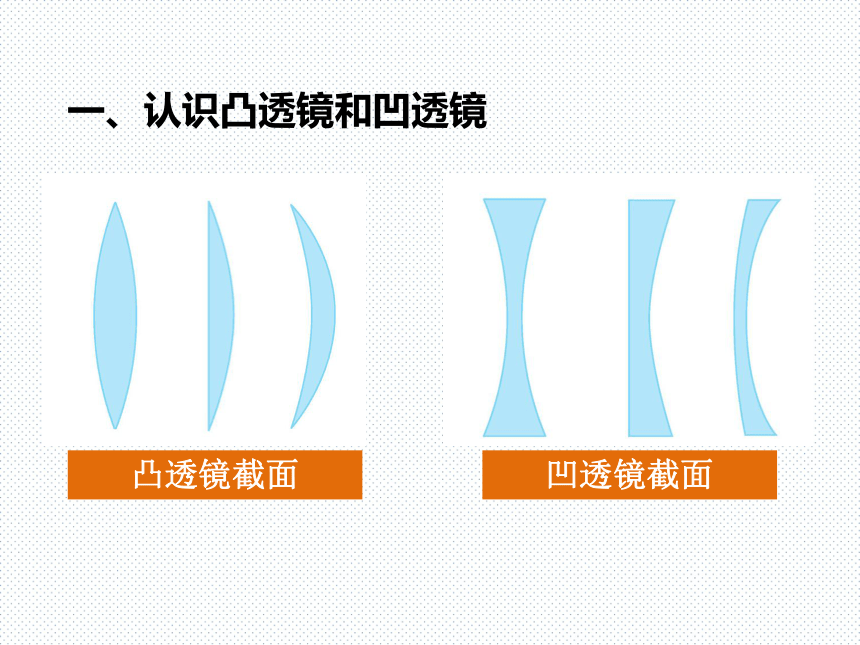

一、认识凸透镜和凹透镜
凸透镜截面
凹透镜截面

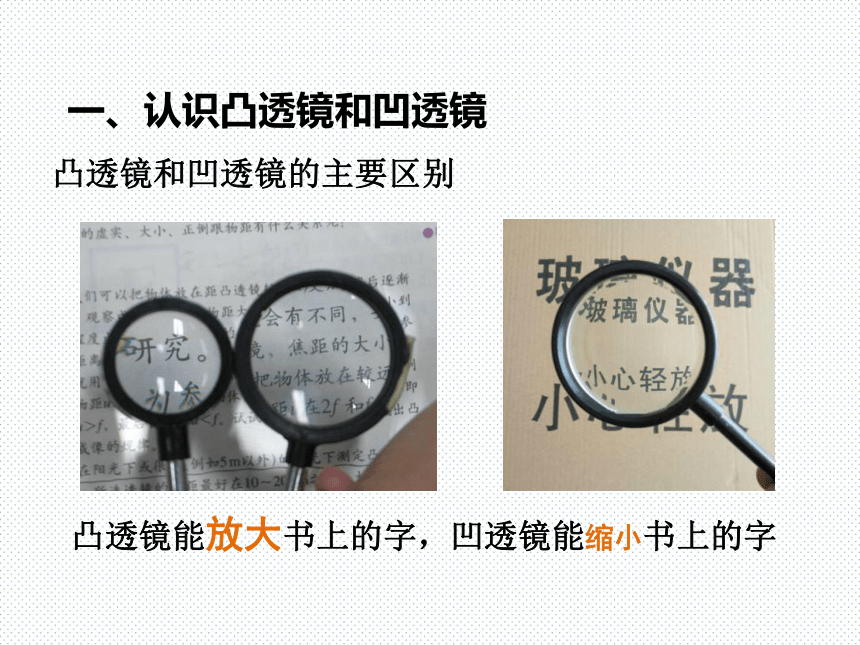

一、认识凸透镜和凹透镜
凸透镜能放大书上的字，凹透镜能缩小书上的字
凸透镜和凹透镜的主要区别
生活中的透镜
老花镜
近视镜

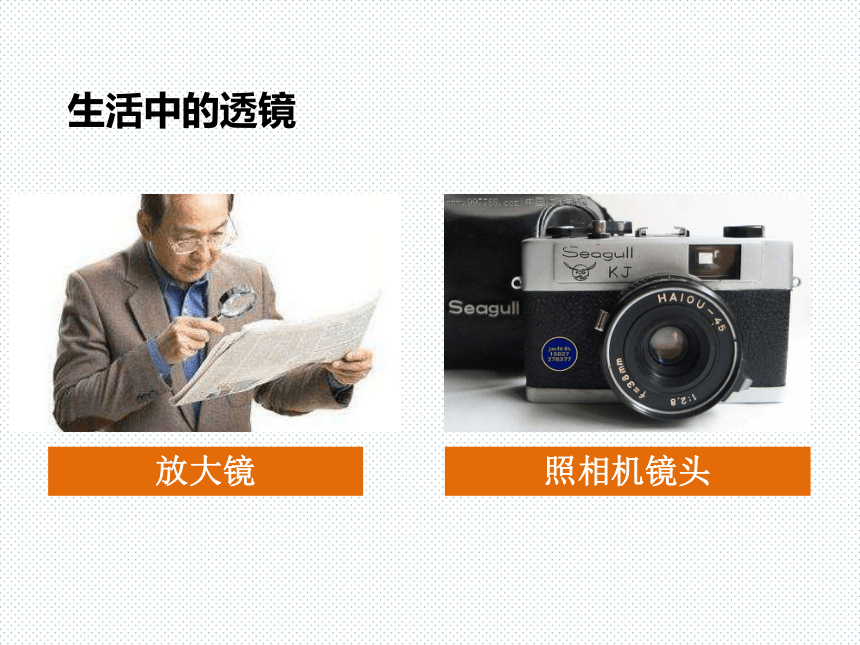

生活中的透镜
放大镜
照相机镜头
生活中的透镜
摄像机镜头
望远镜镜头
生活中的透镜
投影仪镜头
幻灯机镜头
生活中的透镜
显微镜镜头
放映机镜头
二、透镜的基本概念
主光轴:通过两个球面球心的直线。(主轴)
光心:通过这点的光穿过透镜时不改变方向。
三、透镜对光的作用
还记得凸面镜和凹面镜对光的作用吗？
凸面镜对光有发散作用
凹面镜对光有会聚作用
三、透镜对光的作用
结论：
凸透镜对光有会聚作用，凹透镜对光有发散作用
四、焦点和焦距
凸透镜的焦点和焦距
四、焦点和焦距
凸透镜有两个焦点，凸透镜的焦点为实焦点
四、焦点和焦距
凸透镜的厚度越大，焦距越小
四、焦点和焦距
凹透镜的焦点和焦距
凹透镜有两个焦点，凸透镜的焦点为虚焦点
四、焦点和焦距
用太阳光测量凸透镜的焦距
五、三条特殊光线
F
F
F
F
1、通过光心的光线,传播方向不改变
2、平行于主光轴的光线,经凸透镜折射后通过焦点
3、经过凸透镜焦点的光线,折射后平行于主光轴射出
课堂检测
Ｆ
Ｆ
Ｆ
Ｆ
Ｆ
Ｆ
1、完成下列光路图
Ｂ
F
F
2、要使小灯泡发出的光经某透镜后变成平行光，应把小灯泡放在（ 　 ）
A．凸透镜前任意位置 B．凸透镜的焦点上
C．凹透镜前任意位置 D．凹透镜的焦点上
课堂总结
一、透镜的几个名词
1.通过两个球面球心的直线叫做透镜的 。
2.主光轴上有个特殊的点,通过它的光线传播方向不改变,这个点叫做透镜的 。
3.平行于主光轴的光线通过凸透镜后会聚于主光轴上的一点,这个点叫 ，用字母 表示。
4.焦点到光心的距离叫 ，用字母 表示。
主光轴
光心
焦点
F
焦距
f
二、透镜对光的作用
1.凸透镜对光起 作用
2.凹透镜对光起 作用
三、透镜对三条特殊光线的作用
会聚
发散
F
F
1.如图5.1-8,甲、乙两个凸透镜的焦距分别是3cm和5cm。按照2:1的比例画出平行光经过它们之后的光线。哪个凸透镜使光偏折得更显著些?
2.要想利用凸透镜使小灯泡发出的光变成平行光,应该把小灯泡放在凸透镜的什、位置?试试看。在解决这个问題的时候,你利用了前面学过的什么知识?
3.一束光通过透镜的光路如图5.19所示,哪幅图是正确的？
4.根据入射光线和折射光线,在图5.1-10中的虚线框内画出适当类型的透镜。
