人教版八年级物理上册课件 第四章 第三节 平面镜成像（55张）

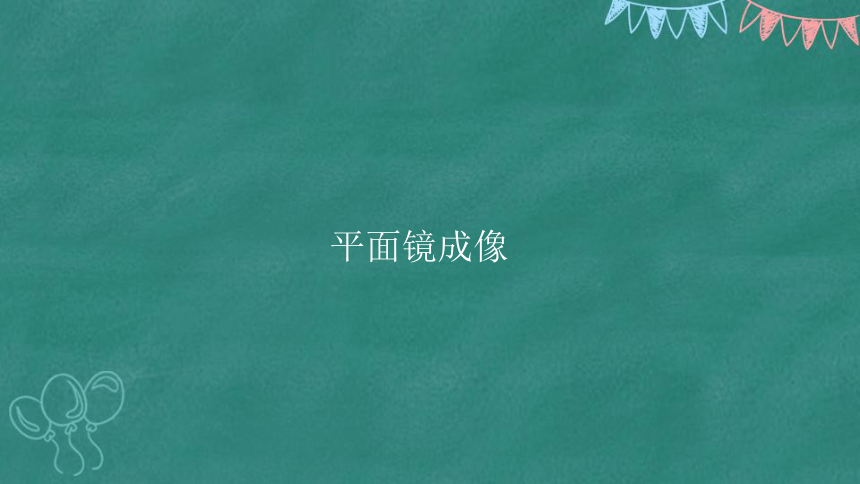

平面镜成像
这些反射面都有什么特点？
镜子
湖面
大理石地面
表面平整光滑

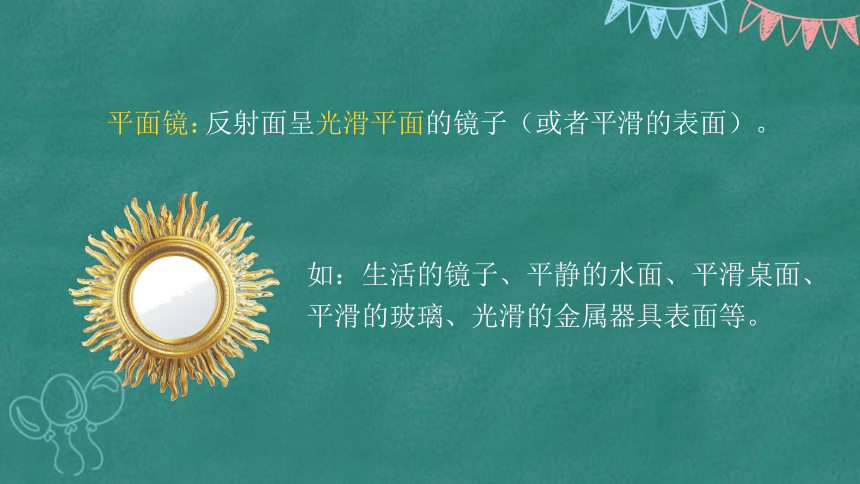

平面镜：
反射面呈光滑平面的镜子（或者平滑的表面）。
如：生活的镜子、平静的水面、平滑桌面、平滑的玻璃、光滑的金属器具表面等。
平面镜成像特点
提出问题：
平面镜所成的像与物体存在什么关系呢？

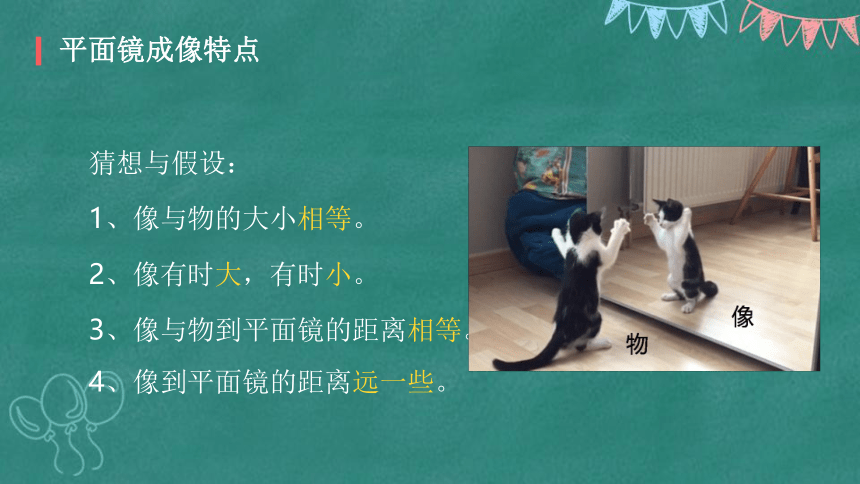

猜想与假设：
平面镜成像特点
1、像与物的大小相等。
2、像有时大，有时小。
3、像与物到平面镜的距离相等。
4、像到平面镜的距离远一些。
平面镜成像特点

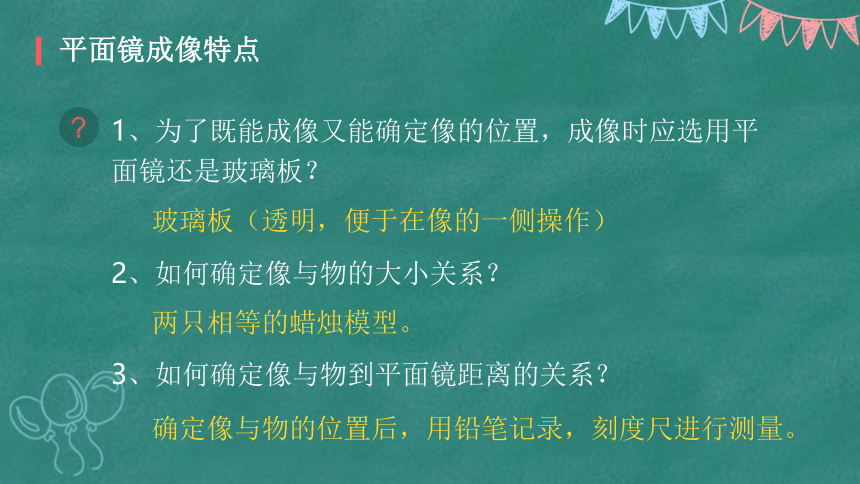

1、为了既能成像又能确定像的位置，成像时应选用平面镜还是玻璃板？
2、如何确定像与物的大小关系？
3、如何确定像与物到平面镜距离的关系？
玻璃板（透明，便于在像的一侧操作）
两只相等的蜡烛模型。?
确定像与物的位置后，用铅笔记录，刻度尺进行测量。?
平面镜成像特点

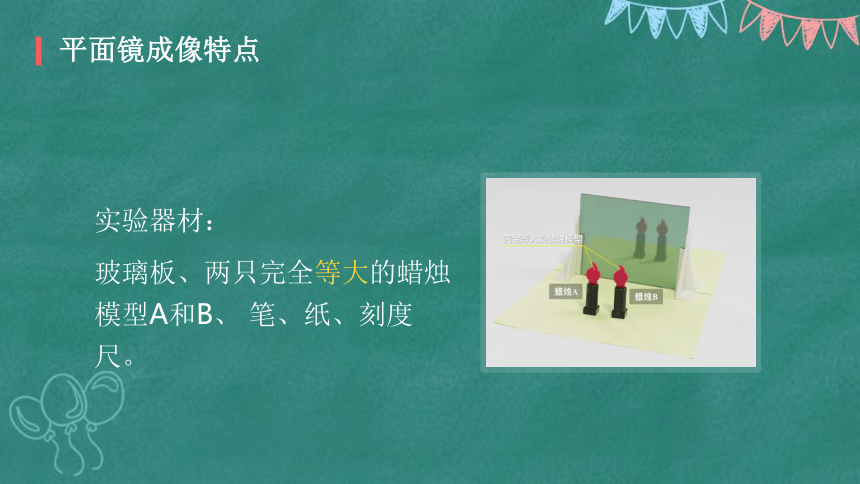

实验器材：
玻璃板、两只完全等大的蜡烛模型A和B、
笔、纸、刻度尺。?
实验设计

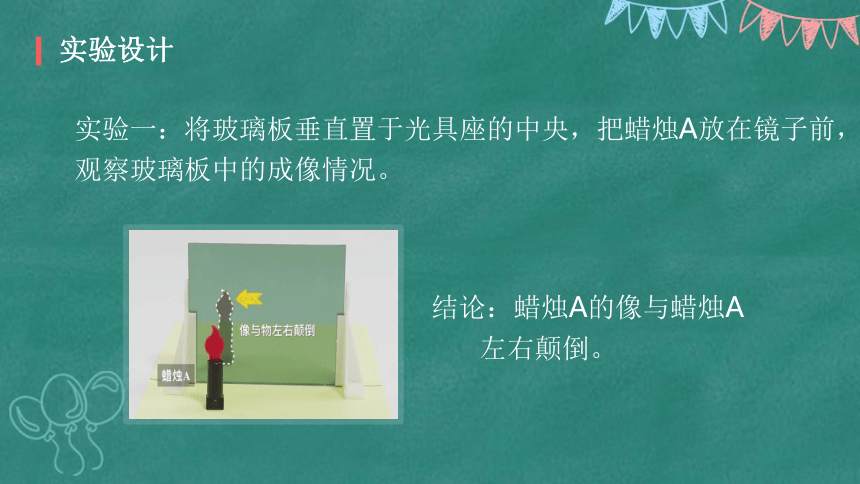

实验一：将玻璃板垂直置于光具座的中央，把蜡烛A放在镜子前，观察玻璃板中的成像情况。
结论：蜡烛A的像与蜡烛A
左右颠倒。
实验设计

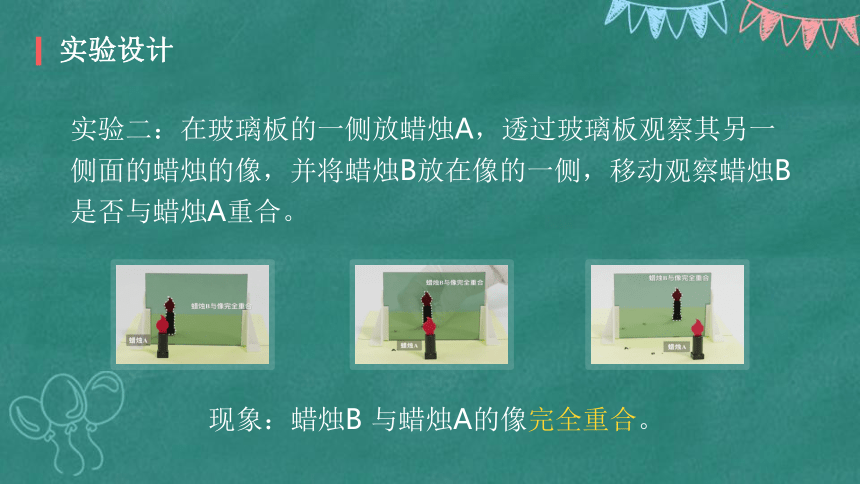

实验二：在玻璃板的一侧放蜡烛A，透过玻璃板观察其另一侧面的蜡烛的像，并将蜡烛B放在像的一侧，移动观察蜡烛B
是否与蜡烛A重合。
现象：蜡烛B
与蜡烛A的像完全重合。?
实验设计
实验三：记录蜡烛B
与A的像完全重合时，A和B
的位置，铅笔连线后，用刻度尺测量蜡烛A与蜡烛B
到玻璃板之间的距离。
实验设计

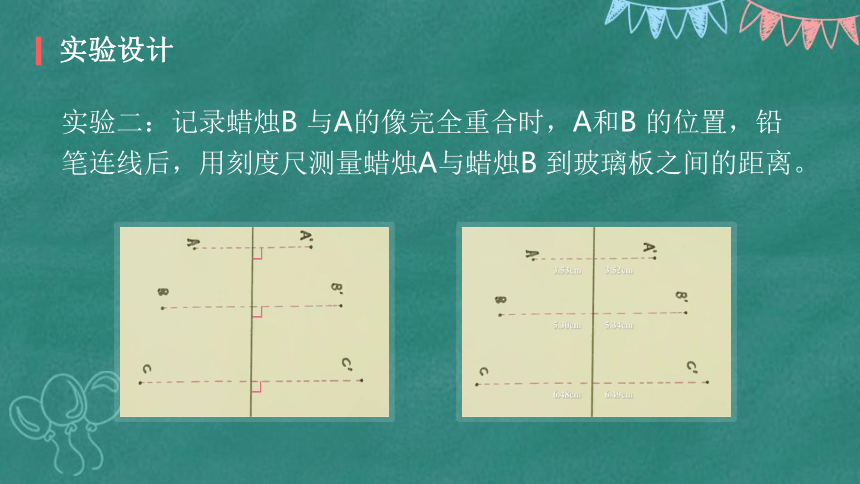

实验二：记录蜡烛B
与A的像完全重合时，A和B
的位置，铅笔连线后，用刻度尺测量蜡烛A与蜡烛B
到玻璃板之间的距离。

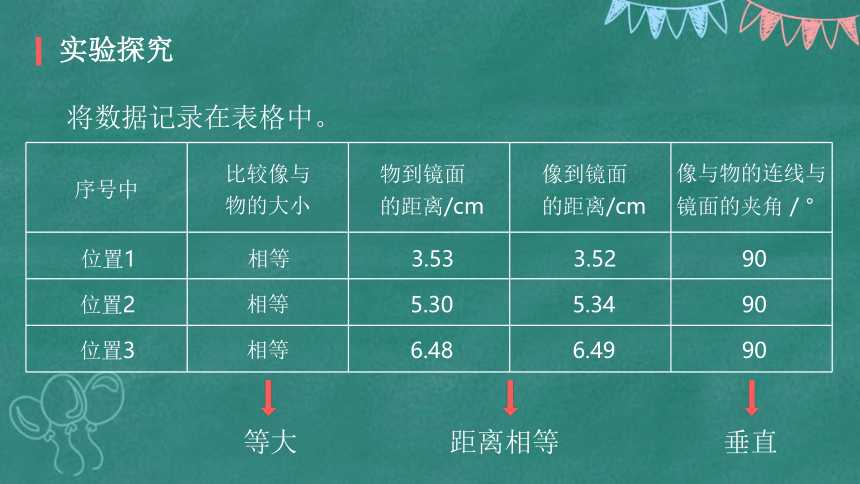

实验探究
将数据记录在表格中。?
序号中
比较像与
物的大小
物到镜面
的距离/cm
像到镜面
的距离/cm
像与物的连线与镜面的夹角
/
°
位置1
位置3
位置2
相等
相等
相等
3.53
5.30
6.48
3.52
5.34
6.49
90
90
90
等大
距离相等
垂直
实验结论
1、平面镜所成像的物体左右相反。
2、平面镜所成像的大小与物体的大小相等。
3、像和物体到平面镜的距离相等。
4、像与物体的连线与镜面垂直。
总之,平面镜所成的像与物体关于平面镜对称!
实验注意事项
为什么使用玻璃板而不用平面镜？
为什么使用两个相同的物体？
因为玻璃板既可以反射蜡烛的火焰成像，又可以透射光，使我们能够观察和确定像的位置。
便于比较像与物的大小?
注意事项
为什么要玻璃板竖直立于桌面上？
刻度尺的作用是什么？
为保证像与物在同一水平面上
测量像与物体到平面镜的距离
实验中都需要哪些实验器材？
像与物体的大小有什么关系？
像到平面镜的距离与物体到平面镜的距离有什么关系?
探究平面镜成像的规律
例题
身高1.6
m
的体操运动员站在平面镜前3
m
处，他在镜中的像离镜
_____m，像高
_____
m，这时运动员和他的像的距离是____m。当他后退时，他在镜中像的大小将________。
(填“变大”、“变小”或“不变”)
3
1.6
6
不变
例题
下图中是四幅关于字母“F
”经平面镜反射成像的示意图，其中正确的是：（?
?
?
?）
C
练习
身高为1.70米的同学距平面镜1米，那么他在平面镜中的像高为______
米；若他向远离平面镜的方向移动，则他在平面镜中的像将________
。（填“变大、变小或不变”）
1.70
不变
练面镜成像是由于光的
________
而形成。若小明同学身高1.5，他站在大衣柜的穿衣镜前1.5m，他在镜中的像高
______
m；像与他相距
____
m；若他逐渐远离穿衣镜，那么镜中的像大小将______。
（选填“变大”、“变小”、“不变”）?
反射
1.5
3
不变
练习
小丑在平面镜中的像，图中正确的是（?
?
?
?）
A
B
C
D
A
练习
一只小猫正在平面镜前欣赏自己的全身像，如图所示：此时它所看到的全身像应是图中的哪一个？
（?
?
?
?）
C
A
B
C
D
练面镜内看到一只钟面上的指针位置如图所示，此时时间是（?
?
?
?）。
A、7:25
B、6:35
C、5:25
D、4:35
D
练习
人向平面镜走近时，他在镜中的像将：（?
?
?
?）
C
A、变大?
?
?
?
?
?
?B、
变小?
?
?
?
?
?
?C、不变
练习
一个人从远处走向一块竖直挂着的平面镜，他在镜内的像的大小将（?
?
?
?）
A、不变
B、逐渐变大
C、逐渐变小
D、先变大后变小
A
练习
小明做研究平面镜成像的实验时，先将蜡烛放在平面镜前50cm处，他记下了像的位置，然后，他将平面镜向蜡烛移动了10cm，则第二次成像的位置与第一次成像的位置比较:(?
?
?
?)
A．向平面镜移动了10cm
B．向平面镜移动了20cm
C．远离了平面镜10cm
D．远离了平面镜20cm
B
练习
指出下面各句话中的“影”所说明的光在传播过程中所遵从的物理规律，
（1）手影?
?
?
?
?（?
?
?
?
?
?
?
?
?
?
?
?
?
?
）
（2）水中倒影
（?
?
?
?
?
?
?
?
?
?
?
?
?
?
）
（3）立竿见影
（?
?
?
?
?
?
?
?
?
?
?
?
?
?
）
（4）杯弓蛇影
（?
?
?
?
?
?
?
?
?
?
?
?
?
?
）
光沿直线传播
光的反射
光沿直线传播
光的反射
平面镜成像原理
实验：在上面的实验中，在像的位置放一个光屏，观察光屏上是否能呈现出蜡烛的像。
现象：光屏上没有蜡烛的像。
平面镜成像原理
实验中，像一侧的光屏上并没有像，那玻璃板后面的像是怎么形成的？
光源可以发射光线直接进入人眼，?
人眼就看到了物体。
平面镜成像原理
实验中，像一侧的光屏上并没有像，那玻璃板后面的像是怎么形成的？
当光线经过镜面反射再进入人眼时，由于人有光的直线传播的经验，于是人感觉这些光好像是从进入人眼的反向延长线的焦点S
’发出的，
S
’即为S
在平面镜中的像。
S
S
'
平面镜成像原理
S
S
'
平面镜成像原理为光的反射
每个物（发光或反光）点，都有其对应的虚像点。?
?
这样由光线的反向延长线会聚成形成的像就叫做虚像。
虚像可以用眼睛观察到，但不能被光屏接收到，作图时，虚像用虚线表示。
实验需要的器材都有哪一些？?
平面镜所成的是实像还是虚像？
平面镜成像的特点是？
平面镜成像的特点
平面镜成像的特点是：物体在平面镜里成的像是
____
像，像和物的大小
______，它们的连线跟镜面
______，它们到镜面的距离
______。
例题
虚
相等
相等
垂直
例题
“桂林山水甲天下”，漓江两岸秀美的山峰在平静的水面清晰地映出“倒影”，它是（?
?
?
?）
A．山的影子
B．山的实像
C．山的倒立的虚像
D．山的正立的虚像
D
练习
水面也能发生反射，我们从水中看到空中的飞机是
_____
像。（填“虚”“实”）
虚
平面镜成像作图
如图，MN
表示平面镜，AB
表示镜前的物体，
请根据平面镜成像的特点作出AB在平面镜中成的像。
平面镜成像作图
第一步：做垂线
第二步：取等距
第三步：画虚像
A'
B
'
平面镜成像作图
如图，AB
表示镜前的物体，A’B
’为物体的像，请根据平面镜成像的特点作出平面镜。
平面镜成像作图
第一步：连接物点与像点
第二步：找中点，做垂线
第三步：画平面镜
A'
B
'
A
B
平面镜成像作图的步骤是什么？??
有哪些注意事项？
平面镜成像作图
画出物体AB
在平面镜中所成的像。?
例题
平面镜的应用——成像
1．水里的“月亮”是真实的吗？它是怎么形成的??
不是真实的，是月亮经湖面成的像
平面镜的应用——成像
湖面倒影
平面镜成像
玻璃墙面成像
平面镜的应用——改变光路
潜望镜
古代潜望镜
塔式太阳能电站
凸面镜
凸面镜对光线有
________作用
物体在凸面镜中成正立缩小的虚像。
利用凸面镜可以观察到更大的范围。
发散
凸面镜的应用
汽车观后镜
弯道观察镜
凹面镜
凹面镜对光线有
________
作用
可以把平行的光会聚在一点上。
可以把焦点处发出的光变成平行光。?
会聚
凹面镜的应用
太阳灶
手电筒，汽车灯，探照灯的反光装置
什么样的面镜叫凸面镜？??
什么样的面镜叫凹面镜？
凸面镜和凹面镜各有什么应用？
凸面镜和凹面镜各有什么特点？
平面镜与球面镜
凸面镜使平行光束
______，凹面镜使平行光束
______。汽车的后视镜是
____
面镜，利用它可以
______
司机的视野。
练习
发散
会聚
凸
扩大
练习
手电筒的反光装置相当于
_____
面镜，它可以使小电珠发出的光，变成
_____
光射出去。
凹
平行
练习
太阳灶是用
____
面镜制成的，它可以使照在表面的太阳光______在一点，凹面镜的面积越大会聚的太阳光就越
____
温度也就越
____，利用它不仅可以烧水、煮饭，还可以发电、冶炼，所以它是既节约燃料又不
__________
的环保型能源。
凹
会聚
多
高
污染环境
平面镜：?
总结
反射面是光滑平面的镜叫平面镜。
平面镜成像特点
平面镜成像原理
平面镜
成像
像和物大小_______
像和物到镜面的距离_______
像和物的连线
_______
于镜面
平面镜成
_______?
光的
___________
相等
相等
垂直
虚像
反射定律
总结
光的应用：________、_____________
凸面镜：对光有
______
作用
应用：_________、_____________
凹面镜：对光有
______作用
应用：_________、_________________
成像
改变光路
发散
后视镜
弯道观察镜
会聚
太阳灶
手电筒反光装置
知识回顾
光的反射定律：
反射光线、入射光线和法线
_______________
；
反射光线、入射光线分别位于
____________
；??
_________
等于?_________?。
?（法线是反射光线与入射光线所成的夹角的
__________
。）
光反射时，光路是
_______
的。
在同一平面内
法线的两侧
反射角
入射角
角平分线
可逆
