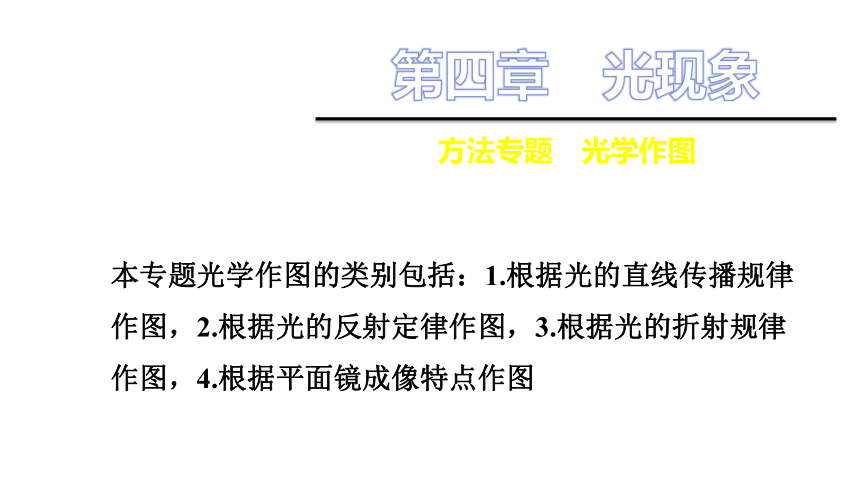

第四章　光现象
方法专题　光学作图
本专题光学作图的类别包括：1.根据光的直线传播规律作图，2.根据光的反射定律作图，3.根据光的折射规律作图，4.根据平面镜成像特点作图

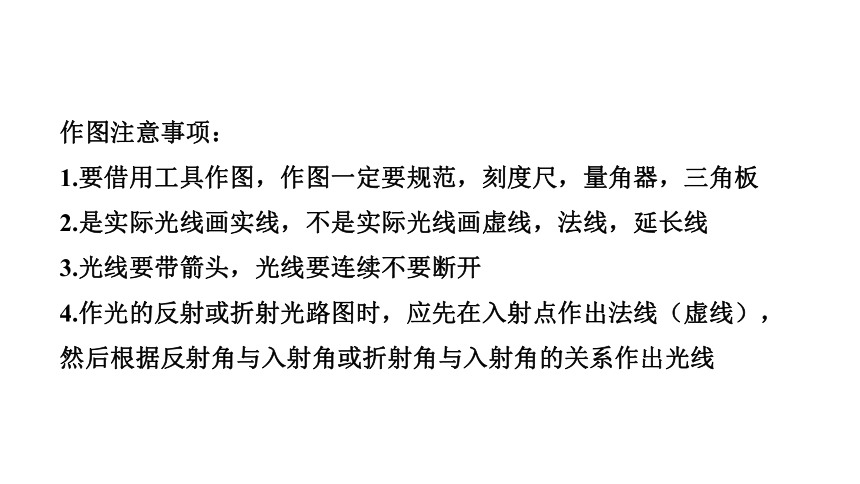

作图注意事项：
1.要借用工具作图，作图一定要规范，刻度尺，量角器，三角板
2.是实际光线画实线，不是实际光线画虚线，法线，延长线
3.光线要带箭头，光线要连续不要断开
4.作光的反射或折射光路图时，应先在入射点作出法线（虚线），然后根据反射角与入射角或折射角与入射角的关系作出光线
类型一　利用光的直线传播作图

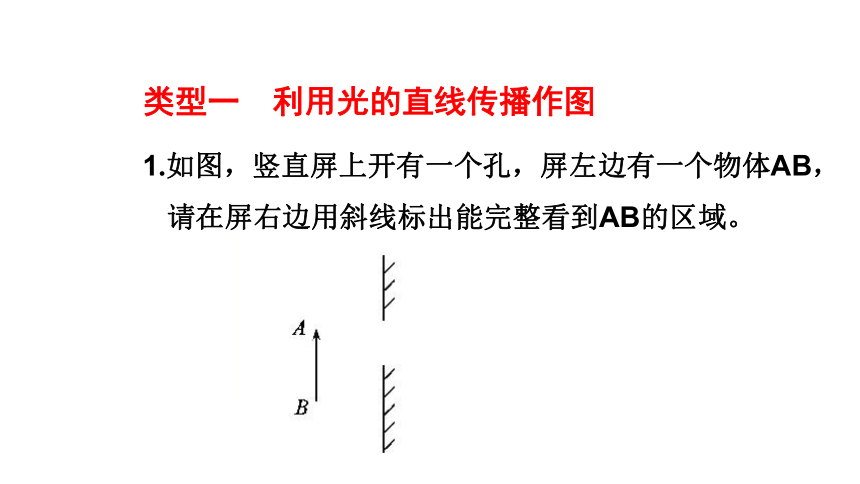

1.如图，竖直屏上开有一个孔，屏左边有一个物体AB，请在屏右边用斜线标出能完整看到AB的区域。

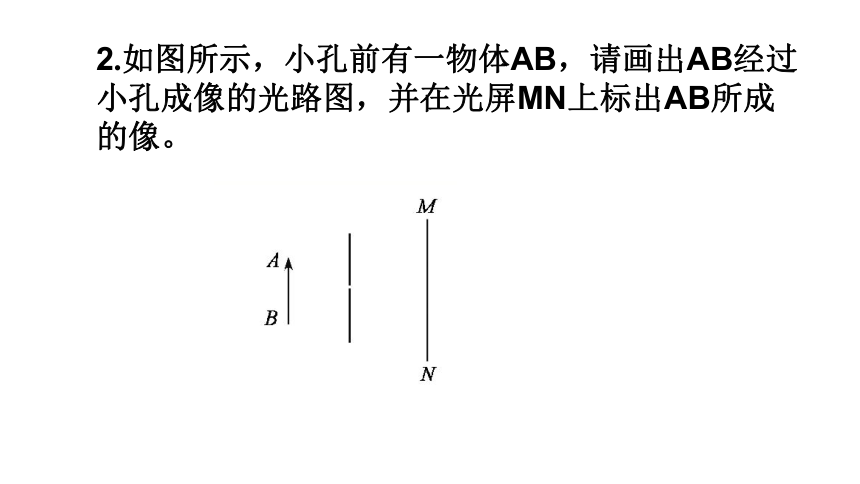

2.如图所示，小孔前有一物体AB，请画出AB经过小孔成像的光路图，并在光屏MN上标出AB所成的像。
类型二　利用光的反射定律作图

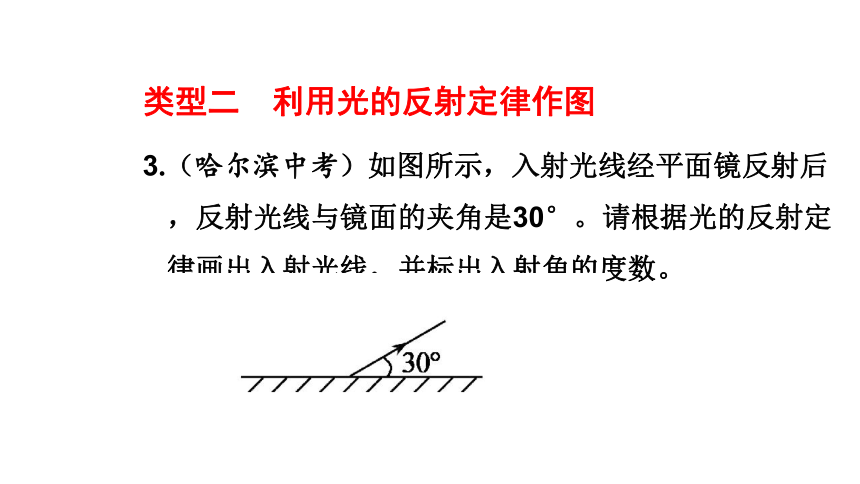

3.（哈尔滨中考）如图所示，入射光线经平面镜反射后，反射光线与镜面的夹角是30°。请根据光的反射定律画出入射光线，并标出入射角的度数。

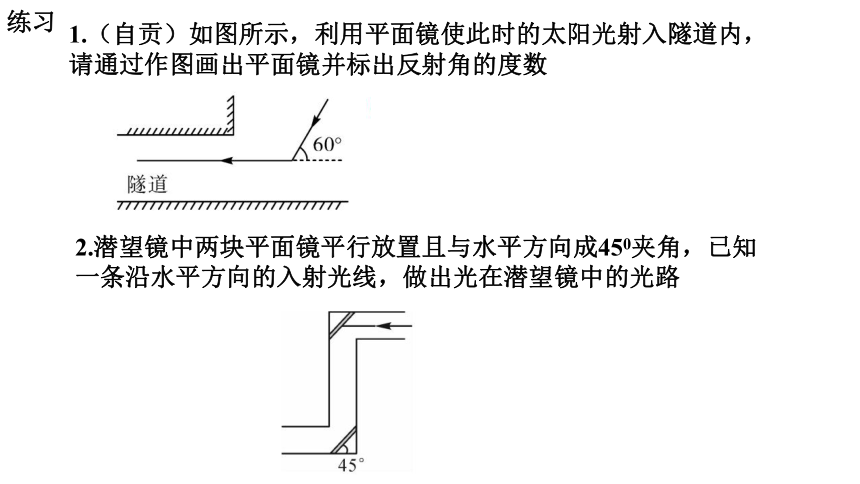

1.（自贡）如图所示，利用平面镜使此时的太阳光射入隧道内，请通过作图画出平面镜并标出反射角的度数
2.潜望镜中两块平面镜平行放置且与水平方向成450夹角，已知一条沿水平方向的入射光线，做出光在潜望镜中的光路
练习

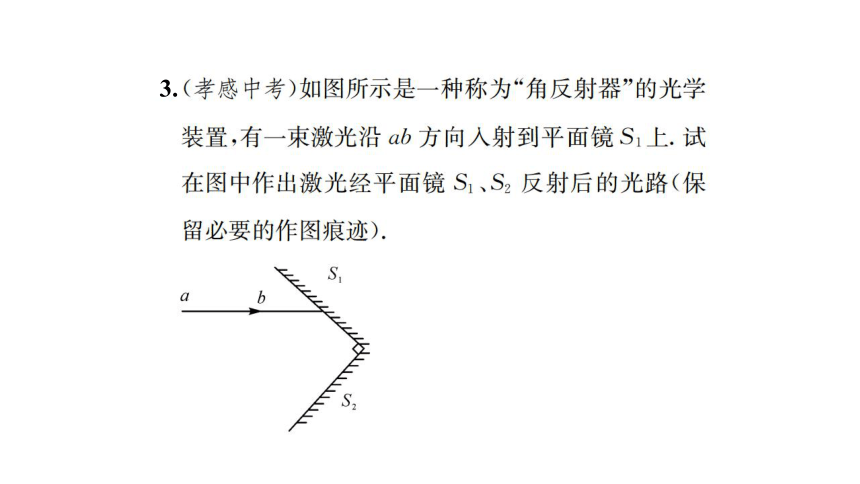

3.
类型三　利用平面镜成像特点作图

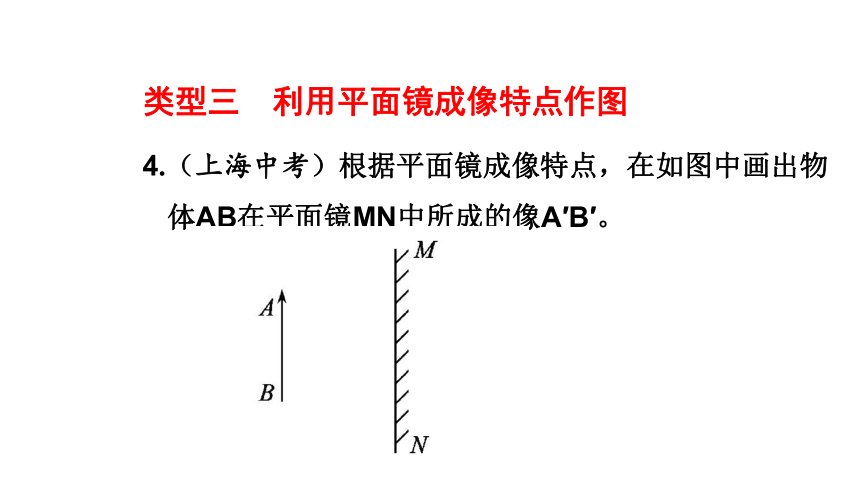

4.（上海中考）根据平面镜成像特点，在如图中画出物体AB在平面镜MN中所成的像A′B′。

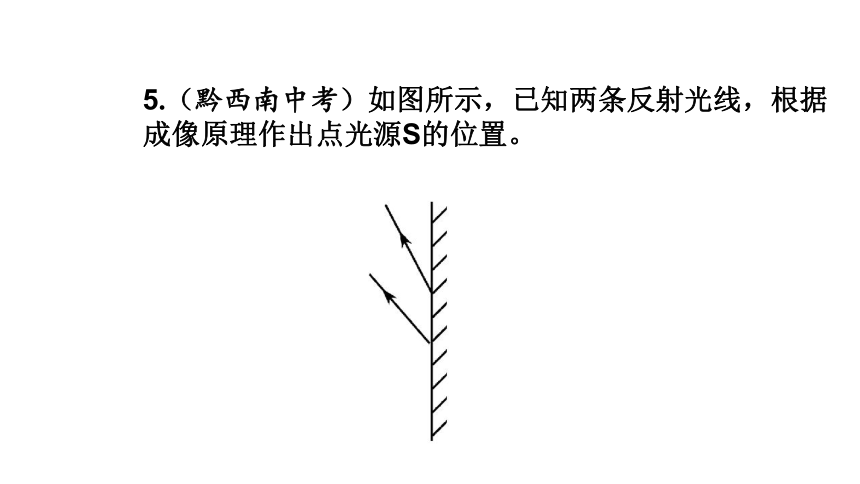

5.（黔西南中考）如图所示，已知两条反射光线，根据成像原理作出点光源S的位置。
6.（德州中考）“猴子捞月”的故事同学们耳熟能详，如图所示，若猴子的眼睛用点A表示，空中的月亮用点B表示，请画出猴子看见水中月亮的光路图，并保留必要的作图痕迹。
练习
1.（威海）如图所示，A、B、是物体AB在平面镜中所成的像，根据平面镜成像特点在图中画出平面镜（保留作图痕迹）
2.（宜昌）竖起的墙面上有块面镜MN，女孩站在平面镜前，她的脚前有一枚硬币（图中A所示）利用平面镜成像特点画出看到硬币的像的光路图
类型四　利用光的反射定律和平面镜成像特点综合作图
7.（广西中考）如图所示，AB、CD是发光点S发出经平面镜反射后的两条光线，请在图中画出光路确定发光点S的位置和它经平面镜所成的像S′。
8.如图所示，S′是S的像，SA是S发出的光线，试确定平面镜的位置，并画出这条入射光线的反射光线。
练习
1.（黄石）如图所示，点光源S置于平面镜前，请画出点光源S的成像光路图
2.（河南）如图所示，在房间的天花板上安装有平面镜M，S为一灯泡，P为不透明的墙，请画出灯泡发出的光经平面镜反射后，能照亮P墙右侧区域的光路图
类型五　利用光的折射特点作图
9.（2018·遵义）如图所示的是光从玻璃斜射入空气时入射光的光路情况，请在图中画出该入射光线的折射光线的大致位置。
10.（黄石中考）如图，一束光线从三棱镜的AB边射入，从BC边射出。请画出完整的光路图。
1.（眉山中考）有一种玻璃制成的正方体玩具，内有光源S，摇动玩具就能看见其发光。图中画出了玻璃中的两条入射光线，请画出空气中对应的两条折射光线。
练习
2.（大庆）如图所示，一束光从半球面上的A点沿半径方向射入半球形玻璃，已知半球形玻璃的球心为O，请画出这束光线在半球形玻璃左侧平面发生的折射、反射光路图
类型六　利用光的反射定律和光的折射特点作图
11.（贵港中考）当光从空气斜射入水中时，在水面发生反射和折射，如图所示，请你画出反射光线和光的大致折射方向。
12.（葫芦岛中考）如图所示，鱼缸底部射灯A发出一束光，射向鱼缸壁的点B处并发生反射，其反射光线经水面后发生折射，画出反射光线及折射光线的大致方向。
13.（营口中考）如图所示，在水池里有一个点光源S，SP是它发出的一条光线，在SP的传播方向上有一块平面镜，QM是SP经此平面镜反射后的反射光线。请你画出平面镜的准确位置和光线QM进入空气后的大致传播方向。
14.（锦州中考）如图所示，水面上方有一发光点A1，水中另有一发光点A2，人在空气中看到A2在水中的位置就是A1在水中的像A的位置，请画出：
（1）A1发出的光经水面反射进入人眼的光路图；
（2）A2发出的光进入人眼的光路图。
18.（2018·河南）如图所示，一玻璃三棱镜的横截面为等腰直角三角形ABC。一束红光平行于BC边从S点射入三棱镜，经AB面折射后，又在BC面发生反射，然后恰好从P点折射后射出。请画出这个传播过程的光路图。
1.如图所示，在平静的湖边有一盏路灯标记为S，潜水员在水下E处看到路灯的像为S、，请画出在E处看到路灯S的光路图，并根据平面镜成像特点画出路灯通过水面所成的像A
练习
2.（阜新）请画出如图所示人眼看到水中鱼A的大致光路图（A、为鱼A的虚像）
1.光的反射作图中，已知入射光线、反射光线和反射面三个要素中的两个，就可以利用光的反射规律画出第三个要素。
2.平面镜成像作图中要根据平面镜成像规律，即物、像关于平面镜对称，反射光线的反向延长线过像点等知识作图。
3.在光的折射作图中，判断是折射角大还是入射角大的方法：光速大的介质中光线与法线的夹角大。
4.作图时要注意线的虚实、箭头的方向。
小结
