人教版物理八年级上册光学实验复习（28张ppt）

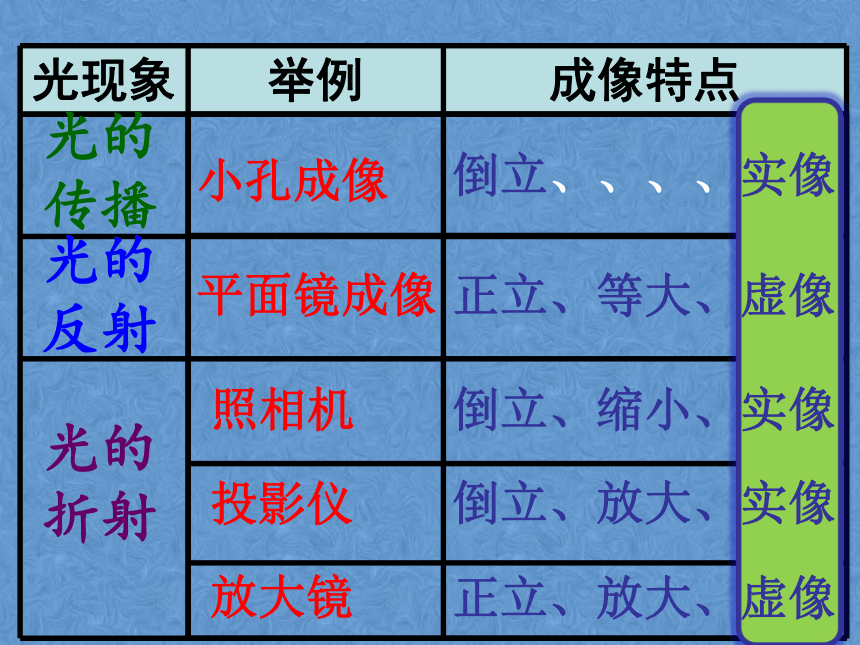

光现象
举例
成像特点
光的传播
光的反射
平面镜成像
光的折射
照相机
投影仪
放大镜
正立、放大、虚像
正立、等大、虚像
倒立、、、、实像
倒立、缩小、实像
倒立、放大、实像
小孔成像

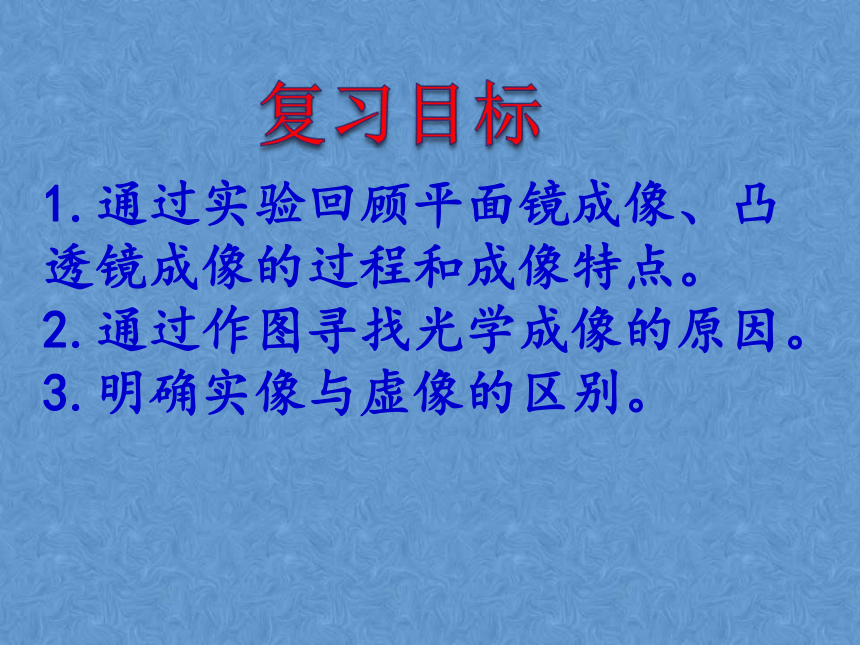

1.通过实验回顾平面镜成像、凸透镜成像的过程和成像特点。
2.通过作图寻找光学成像的原因。
3.明确实像与虚像的区别。

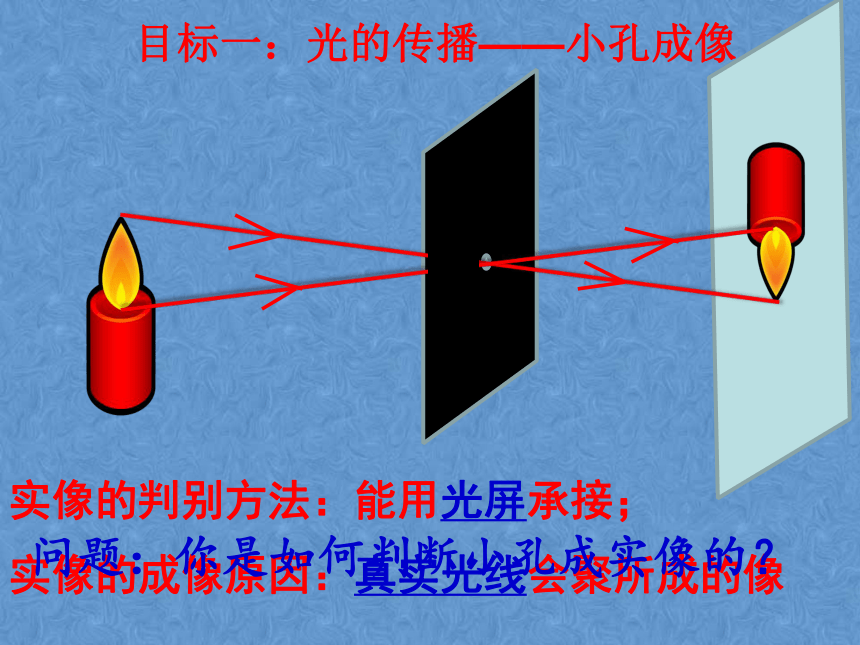

实像的判别方法：能用光屏承接；
实像的成像原因：真实光线会聚所成的像
目标一：光的传播——小孔成像
问题：你是如何判断小孔成实像的？

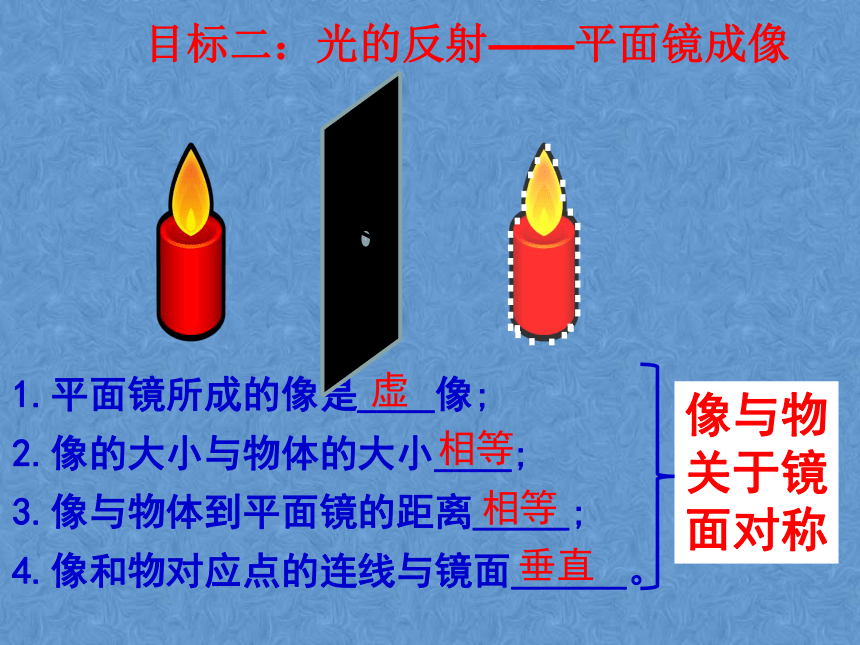

1.平面镜所成的像是____像;
2.像的大小与物体的大小____;
3.像与物体到平面镜的距离_____;
4.像和物对应点的连线与镜面______。
像与物关于镜面对称
虚
相等
相等
垂直
目标二：光的反射——平面镜成像

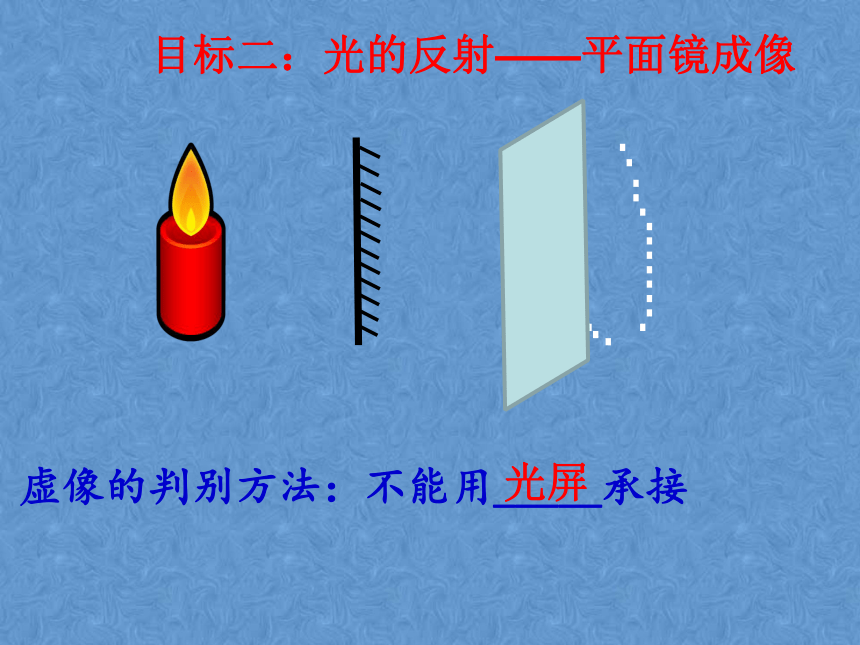

虚像的判别方法：不能用_____承接
目标二：光的反射——平面镜成像
光屏

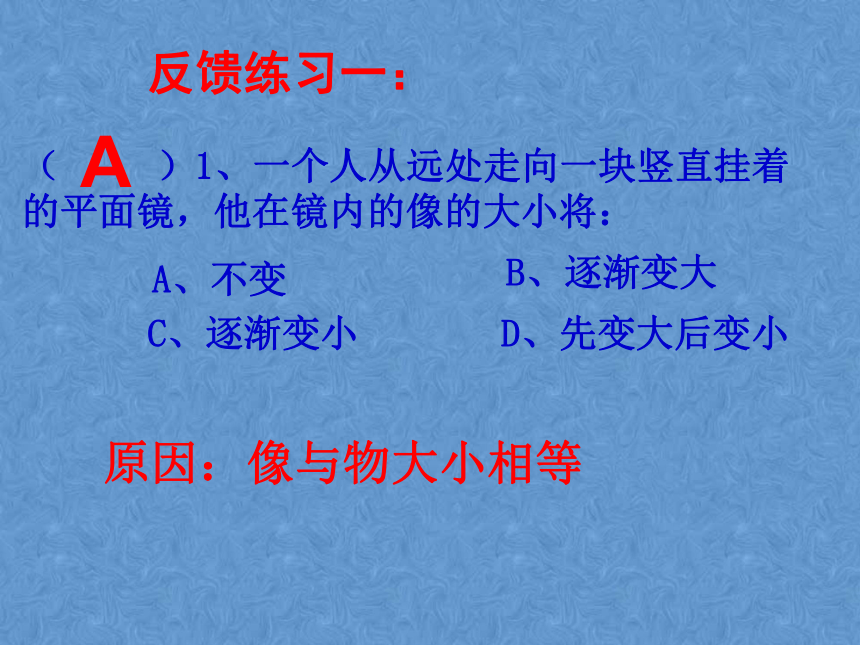

（ ）1、一个人从远处走向一块竖直挂着的平面镜，他在镜内的像的大小将：
A、不变
B、逐渐变大
C、逐渐变小
D、先变大后变小
A
原因：像与物大小相等
反馈练习一：

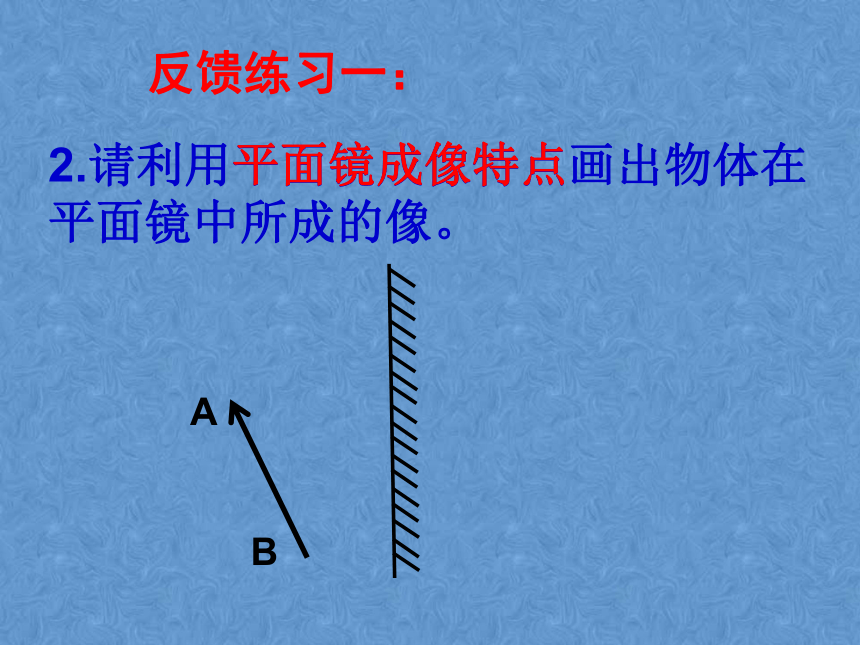

2.请利用平面镜成像特点画出物体在平面镜中所成的像。
A
B
反馈练习一：
平面镜成像特点
A
B
A’
B’

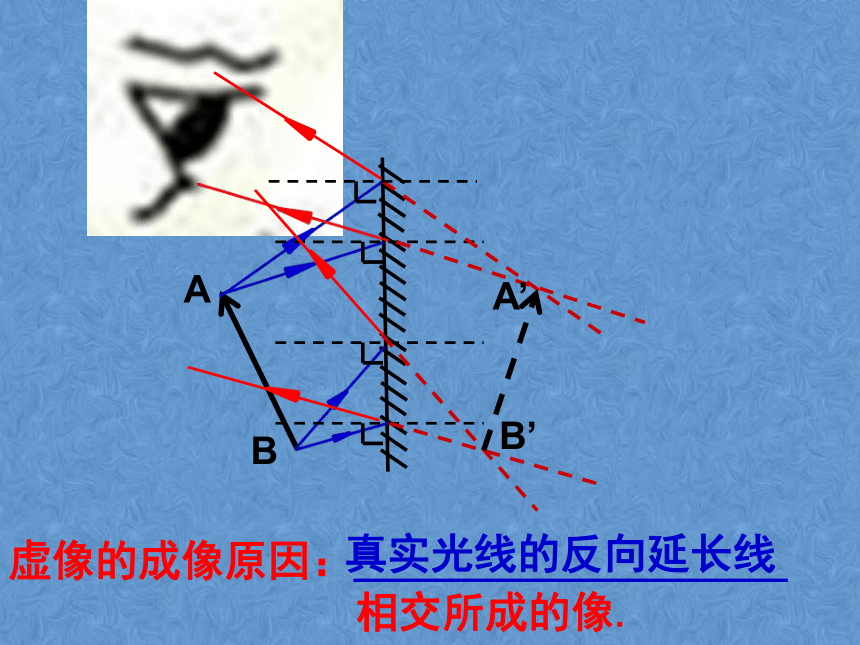

虚像的成像原因：____________________
相交所成的像.
真实光线的反向延长线
虚像的判别方法：不能用光屏承接；
虚像的成像原因：真实光线的反向延长线
会聚所成的像.
目标三：光的折射
——凸透镜成像
F
F
2F
2F
利用导学案中的实验步骤通过实验再次展示像的特点与物距的关系。
物距
成像特点
应用
倒立/正立
放大/缩小
实像/虚像
u>2f
f2f
u正立
倒立
倒立
放大
放大
缩小
虚像
实像
实像
照相机
投影仪
放大镜
实像：能用光屏承接；
虚像：不能用光屏承接。
反馈练习二：
( )1.已知凸透镜的焦距为10cm，物体离开凸透镜的距离为15厘米，那么所成像是A．倒立缩小的实像 B．倒立放大的实像 C．正立缩小的像 D．正立放大的像
B
F
F
2f
2f
F
F
2f
2f
F
F
2f
2f
实像和虚像
像
能否用光屏承接
相交而成
倒正立
能
不能
真实光线
真实光线
反向延长线
倒立
正立
虚像
实像
光的直线传播
光的反射
光的折射
模型法
等效法
换元法
逆向思考法
反证法
逆向思考法
小孔成像
照相机
平面镜成像
投影仪
放大镜
实像
虚像
实像
实像
虚像
分类法
小孔成像
照相机
平面镜成像
投影仪
放大镜
实像
虚像
实像
实像
虚像
新方法—旧方法探究模式
新方法—旧方法探究模式
范例—拓展探究模式
范例—拓展探究模式
比较—分离探究模式
你能说出S点经凹透镜所成的是实像还是虚像吗？
你能说出物体经凸面镜所成的是实像还是虚像吗？
你能说出物体AB经凹面镜所成的是实像还是虚像吗？
( )1．下列光现象中，成实像的是：
B
鹦鹉照镜
C
放映电影
B
凸凹面镜
A
文字放大
D
A
B
A’
B’
（ ）2．下列光现象中，成实像的是：
A
D
C
B
B
The end!
Thanks!
