人教版初中物理九年级全一册18.3测量小灯泡的电功率同步练习 （含答案）

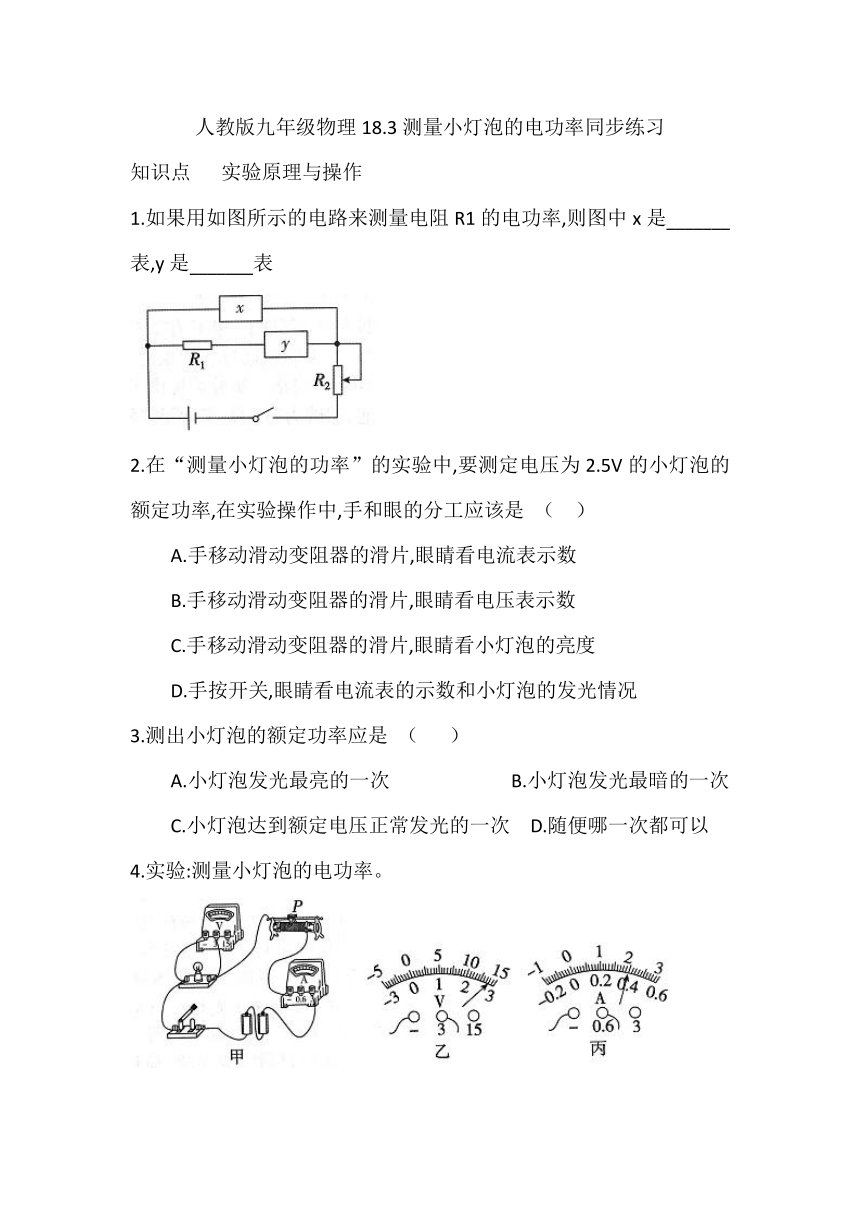

人教版九年级物理18.3测量小灯泡的电功率同步练习
知识点
实验原理与操作
1.如果用如图所示的电路来测量电阻R1的电功率,则图中x是_______表,y是_______表
2.在“测量小灯泡的功率”的实验中,要测定电压为2.5V的小灯泡的额定功率,在实验操作中,手和眼的分工应该是
（
）
A.手移动滑动变阻器的滑片,眼睛看电流表示数
B.手移动滑动变阻器的滑片,眼睛看电压表示数
C.手移动滑动变阻器的滑片,眼睛看小灯泡的亮度
D.手按开关,眼睛看电流表的示数和小灯泡的发光情况
3.测出小灯泡的额定功率应是
（
）
A.小灯泡发光最亮的一次
B.小灯泡发光最暗的一次
C.小灯泡达到额定电压正常发光的一次
D.随便哪一次都可以
4.实验:测量小灯泡的电功率。

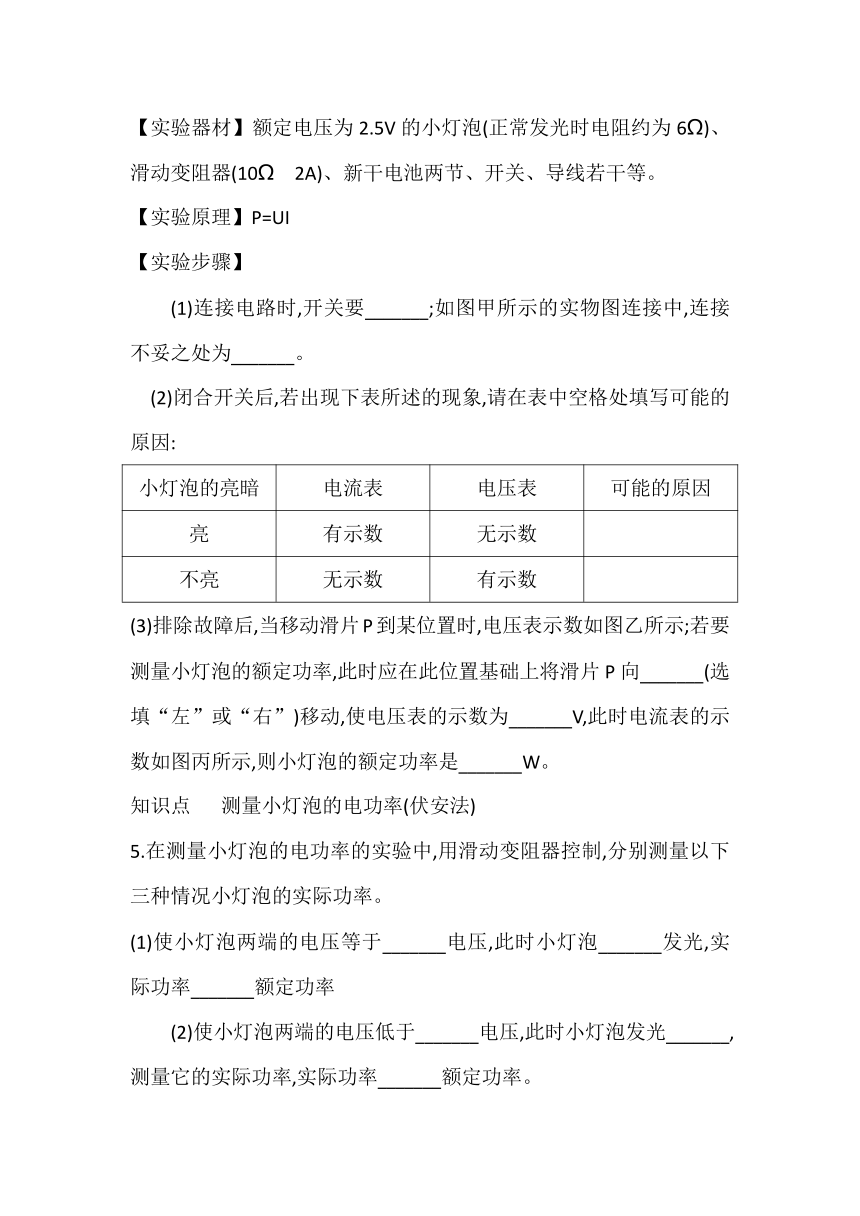

【实验器材】额定电压为2.5V的小灯泡(正常发光时电阻约为6Ω)、滑动变阻器(10Ω
2A)、新干电池两节、开关、导线若干等。
【实验原理】P=UI
【实验步骤】
(1)连接电路时,开关要_______;如图甲所示的实物图连接中,连接不妥之处为_______。
(2)闭合开关后,若出现下表所述的现象,请在表中空格处填写可能的原因:
小灯泡的亮暗
电流表
电压表
可能的原因
亮
有示数
无示数
不亮
无示数
有示数
(3)排除故障后,当移动滑片P到某位置时,电压表示数如图乙所示;若要测量小灯泡的额定功率,此时应在此位置基础上将滑片P向_______(选填“左”或“右”)移动,使电压表的示数为_______V,此时电流表的示数如图丙所示,则小灯泡的额定功率是_______W。
知识点
测量小灯泡的电功率(伏安法)
5.在测量小灯泡的电功率的实验中,用滑动变阻器控制,分别测量以下三种情况小灯泡的实际功率。
(1)使小灯泡两端的电压等于_______电压,此时小灯泡_______发光,实际功率_______额定功率
(2)使小灯泡两端的电压低于_______电压,此时小灯泡发光_______,测量它的实际功率,实际功率_______额定功率。

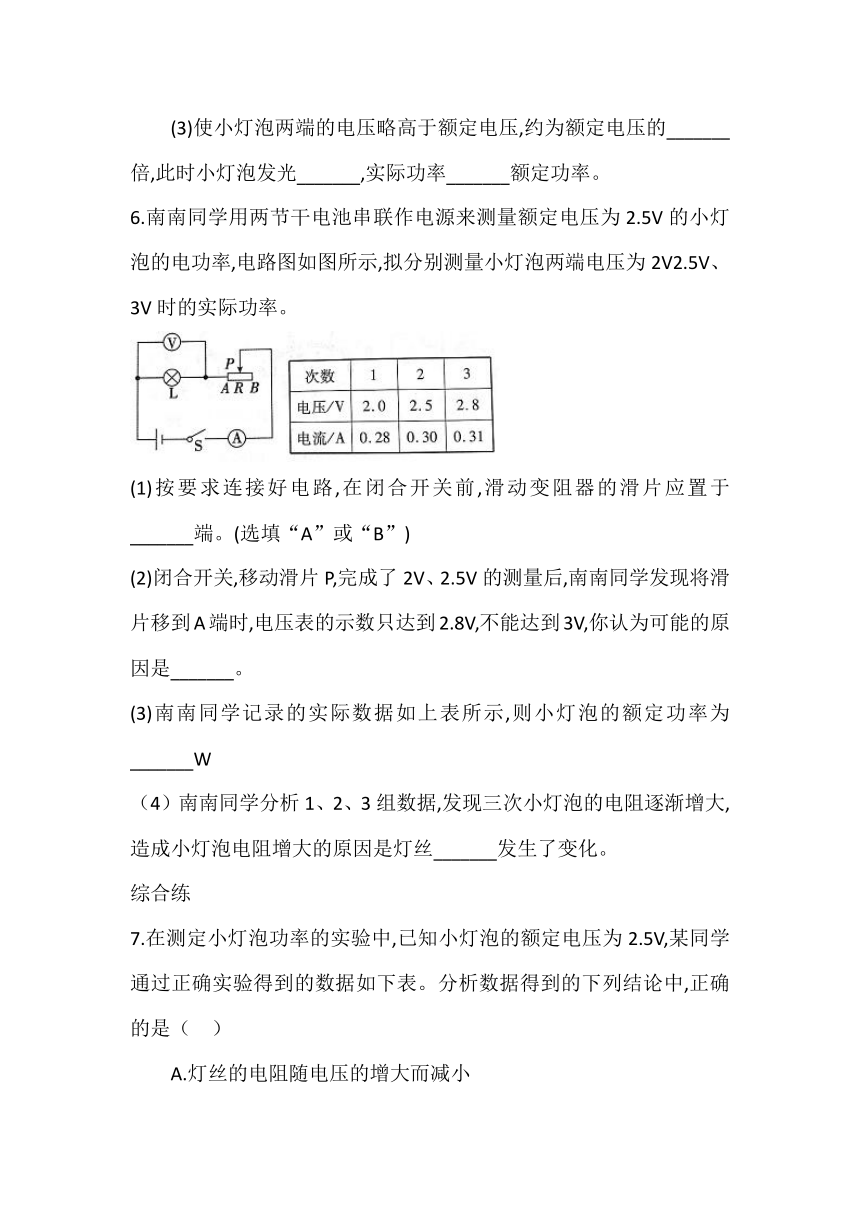

(3)使小灯泡两端的电压略高于额定电压,约为额定电压的_______倍,此时小灯泡发光_______,实际功率_______额定功率。
6.南南同学用两节干电池串联作电源来测量额定电压为2.5V的小灯泡的电功率,电路图如图所示,拟分别测量小灯泡两端电压为2V2.5V、3V时的实际功率。
(1)按要求连接好电路,在闭合开关前,滑动变阻器的滑片应置于_______端。(选填“A”或“B”)
(2)闭合开关,移动滑片P,完成了2V、2.5V的测量后,南南同学发现将滑片移到A端时,电压表的示数只达到2.8V,不能达到3V,你认为可能的原因是_______。
(3)南南同学记录的实际数据如上表所示,则小灯泡的额定功率为_______W
（4）南南同学分析1、2、3组数据,发现三次小灯泡的电阻逐渐增大,造成小灯泡电阻增大的原因是灯丝_______发生了变化。
综合练
7.在测定小灯泡功率的实验中,已知小灯泡的额定电压为2.5V,某同学通过正确实验得到的数据如下表。分析数据得到的下列结论中,正确的是（
）
A.灯丝的电阻随电压的增大而减小
B.小灯泡的额定功率为0.8W
C.小灯泡的额定功率为四次功率的平均值
D.通过小灯泡的电流与它两端的电压成正比
8.某同学利用如图所示电路,测量额定电压为2.5V的小灯泡的额定功率,下列说法错误的是（
）
A.闭合开关前,滑片P应滑到B端
B.闭合开关后,小灯泡不发光一定是小灯泡的灯丝断了
C.当电压表示数为2.5V时,测出通过小灯泡的电流,可算出小灯泡的额定功率
D.由实验还可得知,小灯泡的实际功率越大,小灯泡越亮
9.如图甲所示,当开关闭合后,测一个标有“2.5V”字样的小灯泡的功率,当移动滑动变阻器的滑片在A、B间的某点时,电压表的示数恰好是2.5V,电流表的示数如图乙所示,这时小灯泡的功率是_______W,这时小灯泡的电阻是_______Ω,当移动滑片在A、B的某个端点时,电流表的示数为0.38A,电压表的示数如图丙所示,这时小灯泡的功率是_______W,这时小灯泡的电阻是_______Ω(保留一位小数)。导致电阻变化的原因可能是_______
10.利用如图所示的电路测量额定电压为2.5V的小灯泡的额定功率
(1)用笔画线代替导线将图甲中的电路连接完整,要求滑片P向右移动时小灯泡变暗。
(2)连接电路时,开关应_______,滑片P应位于_______(选填“A”或“B”)端。
(3)移动滑片P,使电压表的示数为2.5V时,电流表的示数如图乙所示,则小灯泡的额定功率为_______W。
创新练
11.学校实验室新进了一批标有“2.5V
0.75W字样的小灯泡,小明想通过实验探究小灯泡的额定功率是否符合规格。实验员提供了以下器材待测小灯泡、铭牌为“10Ω
2A”和“50Ω
1A”的滑动变阻器各一个、电流表、电压表、两节1.5V的干电池、开关一只、导线若干。
(1)请根据图甲所示的电路图,用笔画线代替导线把图乙所示的实物电路补充完整。
(2)正确连接电路后,闭合开关S,小明在实验过程中发现小灯泡两端的电压调节范围小,原因是_______;应换用铭牌为_______的滑动变阻器。
(3)小明更换器材后完成实验,应用实验数据作出U-1关系图像如图丙所示,由图可得小灯泡实测的额定功率为_______W,该小灯泡_______(选填“符合”或“不符合”)制造规格。
(4)由U-I关系图像可知,当小灯泡两端的电压为0.5V时,它的电阻是_______Ω;进一步分析图像可得小灯泡的电阻随着它两端电压的升高而_______(选填“增大”“减少”或“不变”)。
答案
电压
电流
B
C
P=UI
断开
电流表的两成选择错误
电压表断路
小灯泡断路
左
2.5
1
额定
正常
等于
额定
较暗
小于
1.2
较亮
大于
B
电源电压太低
0.75
温度
B
B
1
6.25
0.836
5.8
灯丝温度的变化
略
断开
B
0.6
略
滑动变阻器阻值太小
“50Ω
1A”
0.75
符合
5
增大
