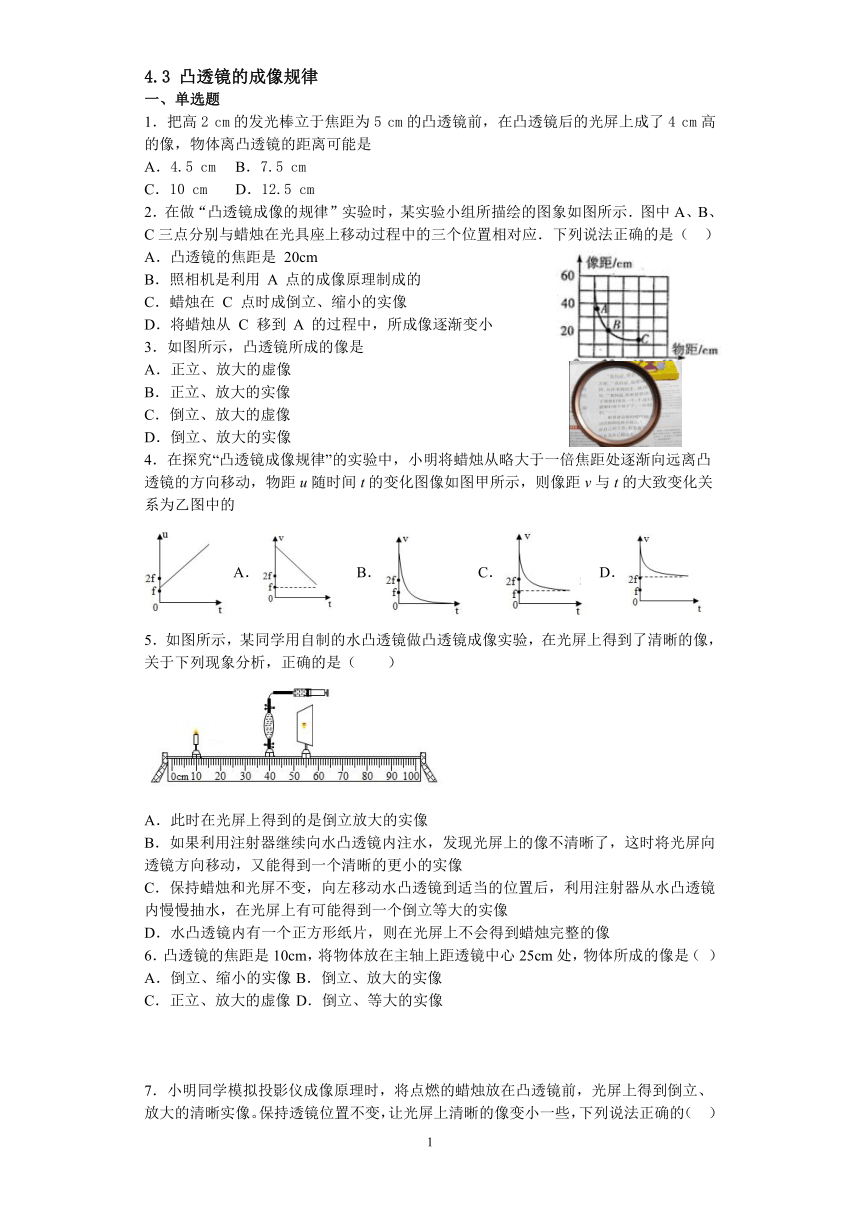

苏科版2020年八年级物理上册4.3凸透镜的成像规律同步练习 含答案

4.3
凸透镜的成像规律
一、单选题
1．把高2
cm的发光棒立于焦距为5
cm的凸透镜前，在凸透镜后的光屏上成了4
cm高的像，物体离凸透镜的距离可能是
A．4.5
cm
B．7.5
cm
C．10
cm
D．12.5
cm
2．在做“凸透镜成像的规律”实验时，某实验小组所描绘的图象如图所示．图中A、B、C三点分别与蜡烛在光具座上移动过程中的三个位置相对应．下列说法正确的是（
）
A．凸透镜的焦距是
20cm
B．照相机是利用
A
点的成像原理制成的
C．蜡烛在
C
点时成倒立、缩小的实像
D．将蜡烛从
C
移到
A
的过程中，所成像逐渐变小
3．如图所示，凸透镜所成的像是
A．正立、放大的虚像
B．正立、放大的实像
C．倒立、放大的虚像
D．倒立、放大的实像
4．在探究“凸透镜成像规律”的实验中，小明将蜡烛从略大于一倍焦距处逐渐向远离凸透镜的方向移动，物距u随时间t的变化图像如图甲所示，则像距v与t的大致变化关系为乙图中的
A．
B．
C．
D．
5．如图所示，某同学用自制的水凸透镜做凸透镜成像实验，在光屏上得到了清晰的像，关于下列现象分析，正确的是（
）
A．此时在光屏上得到的是倒立放大的实像
B．如果利用注射器继续向水凸透镜内注水，发现光屏上的像不清晰了，这时将光屏向透镜方向移动，又能得到一个清晰的更小的实像
C．保持蜡烛和光屏不变，向左移动水凸透镜到适当的位置后，利用注射器从水凸透镜内慢慢抽水，在光屏上有可能得到一个倒立等大的实像
D．水凸透镜内有一个正方形纸片，则在光屏上不会得到蜡烛完整的像
6．凸透镜的焦距是10cm，将物体放在主轴上距透镜中心25cm处，物体所成的像是（
）
A．倒立、缩小的实像
B．倒立、放大的实像
C．正立、放大的虚像
D．倒立、等大的实像

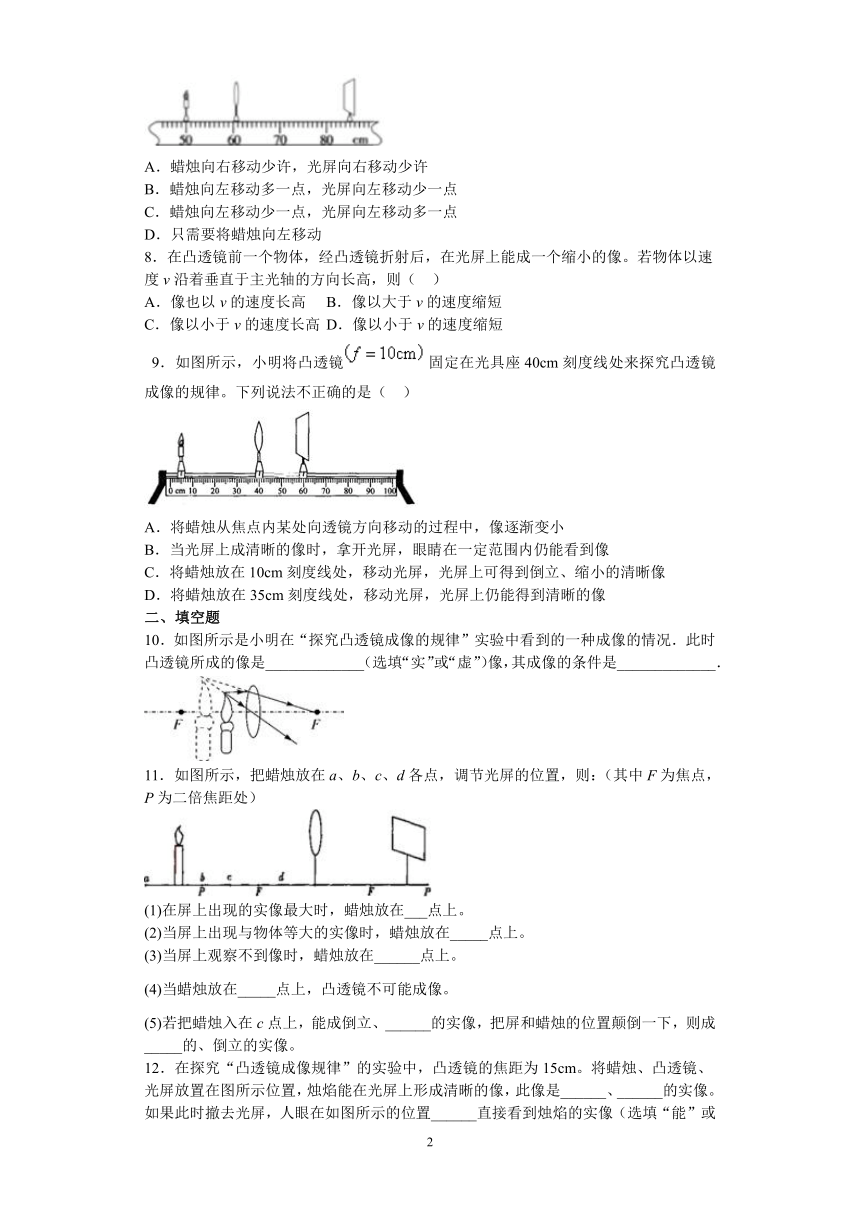

7．小明同学模拟投影仪成像原理时，将点燃的蜡烛放在凸透镜前，光屏上得到倒立、放大的清晰实像。保持透镜位置不变，让光屏上清晰的像变小一些，下列说法正确的（
）
A．蜡烛向右移动少许，光屏向右移动少许
B．蜡烛向左移动多一点，光屏向左移动少一点
C．蜡烛向左移动少一点，光屏向左移动多一点
D．只需要将蜡烛向左移动
8．在凸透镜前一个物体，经凸透镜折射后，在光屏上能成一个缩小的像。若物体以速度v沿着垂直于主光轴的方向长高，则（
）
A．像也以v的速度长高
B．像以大于v的速度缩短
C．像以小于v的速度长高
D．像以小于v的速度缩短
9．如图所示，小明将凸透镜固定在光具座40cm刻度线处来探究凸透镜成像的规律。下列说法不正确的是（
）
A．将蜡烛从焦点内某处向透镜方向移动的过程中，像逐渐变小
B．当光屏上成清晰的像时，拿开光屏，眼睛在一定范围内仍能看到像
C．将蜡烛放在10cm刻度线处，移动光屏，光屏上可得到倒立、缩小的清晰像
D．将蜡烛放在35cm刻度线处，移动光屏，光屏上仍能得到清晰的像
二、填空题
10．如图所示是小明在“探究凸透镜成像的规律”实验中看到的一种成像的情况．此时凸透镜所成的像是_____________（选填“实”或“虚”）像，其成像的条件是_____________．
11．如图所示，把蜡烛放在a、b、c、d各点，调节光屏的位置，则：（其中F为焦点，P为二倍焦距处）
(1)在屏上出现的实像最大时，蜡烛放在___点上。
(2)当屏上出现与物体等大的实像时，蜡烛放在_____点上。
(3)当屏上观察不到像时，蜡烛放在______点上。
(4)当蜡烛放在_____点上，凸透镜不可能成像。
(5)若把蜡烛入在c点上，能成倒立、______的实像，把屏和蜡烛的位置颠倒一下，则成_____的、倒立的实像。
12．在探究“凸透镜成像规律”的实验中，凸透镜的焦距为15cm。将蜡烛、凸透镜、光屏放置在图所示位置，烛焰能在光屏上形成清晰的像，此像是______、______的实像。如果此时撤去光屏，人眼在如图所示的位置______直接看到烛焰的实像（选填“能”或“不能”）。

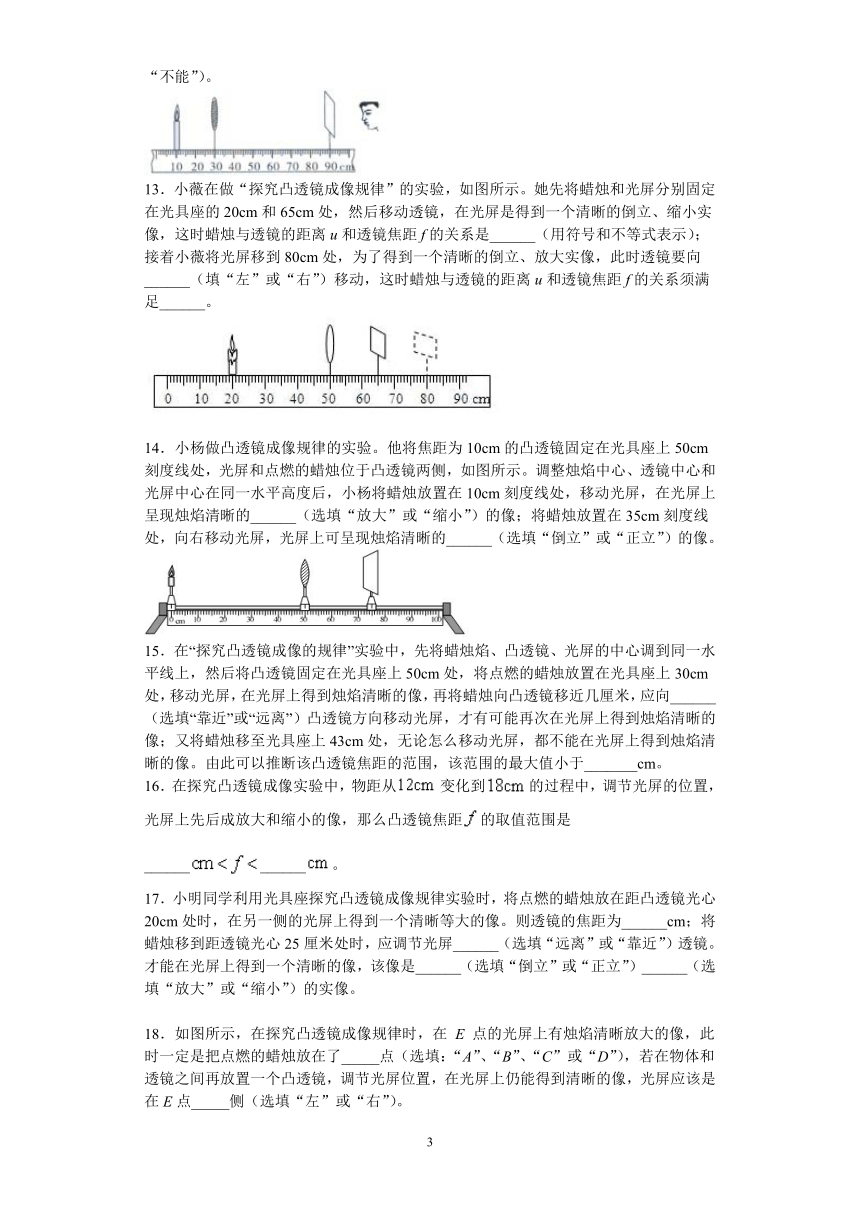

13．小薇在做“探究凸透镜成像规律”的实验，如图所示。她先将蜡烛和光屏分别固定在光具座的20cm和65cm处，然后移动透镜，在光屏是得到一个清晰的倒立、缩小实像，这时蜡烛与透镜的距离u和透镜焦距f的关系是______（用符号和不等式表示）；接着小薇将光屏移到80cm处，为了得到一个清晰的倒立、放大实像，此时透镜要向______（填“左”或“右”）移动，这时蜡烛与透镜的距离u和透镜焦距f的关系须满足______。
14．小杨做凸透镜成像规律的实验。他将焦距为10cm的凸透镜固定在光具座上50cm刻度线处，光屏和点燃的蜡烛位于凸透镜两侧，如图所示。调整烛焰中心、透镜中心和光屏中心在同一水平高度后，小杨将蜡烛放置在10cm刻度线处，移动光屏，在光屏上呈现烛焰清晰的______（选填“放大”或“缩小”）的像；将蜡烛放置在35cm刻度线处，向右移动光屏，光屏上可呈现烛焰清晰的______（选填“倒立”或“正立”）的像。
15．在“探究凸透镜成像的规律”实验中，先将蜡烛焰、凸透镜、光屏的中心调到同一水平线上，然后将凸透镜固定在光具座上50cm处，将点燃的蜡烛放置在光具座上30cm处，移动光屏，在光屏上得到烛焰清晰的像，再将蜡烛向凸透镜移近几厘米，应向______（选填“靠近”或“远离”）凸透镜方向移动光屏，才有可能再次在光屏上得到烛焰清晰的像；又将蜡烛移至光具座上43cm处，无论怎么移动光屏，都不能在光屏上得到烛焰清晰的像。由此可以推断该凸透镜焦距的范围，该范围的最大值小于_______cm。
16．在探究凸透镜成像实验中，物距从变化到的过程中，调节光屏的位置，光屏上先后成放大和缩小的像，那么凸透镜焦距的取值范围是____________。
17．小明同学利用光具座探究凸透镜成像规律实验时，将点燃的蜡烛放在距凸透镜光心20cm处时，在另一侧的光屏上得到一个清晰等大的像。则透镜的焦距为______cm；将蜡烛移到距透镜光心25厘米处时，应调节光屏______（选填“远离”或“靠近”）透镜。才能在光屏上得到一个清晰的像，该像是______（选填“倒立”或“正立”）______（选填“放大”或“缩小”）的实像。
18．如图所示，在探究凸透镜成像规律时，在
E
点的光屏上有烛焰清晰放大的像，此时一定是把点燃的蜡烛放在了_____点（选填：“A”、“B”、“C”或“D”），若在物体和透镜之间再放置一个凸透镜，调节光屏位置，在光屏上仍能得到清晰的像，光屏应该是在E点_____侧（选填“左”或“右”）。
三、实验题
19．利用光具座以及蜡烛、焦距为10cm的凸透镜、光屏等器材，可进行“探究凸透镜成像规律”的实验。
(1)器材位置正确放置后，点燃蜡烛，为了使烛焰的像成在光屏中央，应使烛焰、凸透镜和光屏的中心大致在______；
(2)如图所示，可在光屏上得到一个清晰倒立、______（选填“放大”、“等大”或“缩小”）的实像，生活中______（选填“照相机”“投影仪”或“放大镜”）就是利用这一成像原理制成的；
(3)如果将蜡烛与光屏的位置互换，光屏上______（选填“能”或“不能”）看到清晰的像，原因是______，此时成像情况符合______（选填“照相机”“投影仪”或“放大镜”）的原理；
(4)实验中小明发现，由于实验时间较长，蜡烛会变短，烛焰的像在光屏上的位置会向______（选填“上”或“下”）方移动，为了能让所成清晰的像回到光屏中央，可将凸透镜向______（选填“上”或“下”）调节。
20．小华进行“探究凸透镜成像规律”的实验。如图所示，实验桌上备有带支架的蜡烛、光屏、一个凸透镜、平行光光源（接通电源后可发出平行光）、光具座等器材。
(1)小华首先测量凸透镜的焦距：将凸透镜固定在图示位置，光源发出平行于主光轴的光照射到凸透镜上，在透镜另一侧移动光屏直到屏上的光斑最小，如图甲所示，凸透镜的焦距f＝______cm；小华将光源由图示位置缓慢向右移到35cm处，观察到光屏上光斑______（填字母）；
A．缓慢变大
B．缓慢变小
C．大小不变
D．逐渐消失
(2)如图乙所示，保持凸透镜位置不变，将点燃的蜡烛放在光具座上20cm处时，移动光屏，可在光屏上得到烛焰倒立、______（填“放大”“等大”或“缩小”）的实像；此时，小华用不透明纸将透镜遮去一半，发现光屏上像的大小______（填“变小”或“不变”）、亮度______（填“变亮”“变暗”或“不变”）。小华将光屏取走，那么______（填字母）；
A．不可能再看到像
B．烛焰不再成像
C．烛焰经凸透镜成虚像
D．烛焰仍成实像且像仍在原处
(3)如图乙所示，保持透镜和烛焰的位置不变，在凸透镜左侧再放一透镜P（图中未画出），移动光屏到适当位置后，恰能在光屏上成一清晰的像，移去透镜P，光屏上像变模糊，此时小华将光屏稍稍向右移动，像又变清晰，则透镜P是______（填“凸”或“凹”）透镜，可作______（填“远视”或“近视”）眼镜。
21．实验“探究凸透镜成像规律”的实验时：所使用的凸透镜焦距是15cm。
(1)如图甲所示，调整蜡烛、凸透镜和光屏的高度时，其中说法______正确（填字母）；
A、将三者中心调至同一直线
B、将三者中心调至同一高度。
(2)当把凸透镜固定在50cm刻度线位置，蜡烛固定在15cm刻度线位置时，光屏应在______（选填“I”、“II”或“III”）区域内左右移动，才能在光屏上得到清晰的像。若得到清晰的像后，只将光屏和蜡烛的位置对调，则像的大小______（选填“变小”、“不变”或“变大”）；
(3)张老师用发光二极管制作了一个“F”形光源（如图乙）代替蜡烛放在30cm刻度处则光屏上得到的清晰的像应该是图丙中的______（填序号）。
22．用焦距为10cm的凸透镜探究“凸透镜成像规律”．
（1）小豪同学将蜡烛、凸透镜、光屏随意固定在光具座上，点燃蜡烛后，沿光具座无论怎样移动光屏，在光屏上始终得不到烛焰的像，原因可能是_____．
（2）重新调整后，将蜡烛、凸透镜固定在光具座上，如图甲所示，移动光屏后得到烛焰清晰、完整的像，该像是倒立_____（选填“放大”或“缩小”）的实像．我们可以从不同角度看到光屏上的像，是因为发生了_____（选填“镜面反射”或“漫反射”）．
（3）接下来保持蜡烛和光屏的位置不动，将凸透镜向蜡烛方向移动，光屏上再次出现了一个倒立
_____（选填“放大”或“缩小”）的清晰实像，与这种成像原理一致的光学仪器是_____（选填“照相机”、“投影仪”或“放大镜”）．
（4）当光屏上出现蜡烛清晰的像时，如果用遮光板挡住透镜的上半部分，我们观察光屏时，将会在光屏上看到_____．
A．蜡烛像的下半部分
B．蜡烛像的上半部分
C．蜡烛完整的像，像的亮度变暗
D．蜡烛完整的像，像的亮度不变
（5）在图甲中，小豪把自己的近视眼镜放在凸透镜和蜡烛之间，发现光屏上的像变得模糊不清，应该向_____（填“靠近”或“远离”）透镜方向移动光屏，可再次得到清晰的像．
（6）某小组实验时对图甲中的装置进行了改进，将蜡烛换成带有“F”形的LED灯、光屏贴上方格纸，如图乙所示，请写出改进后其中一个优点：_____．
2
参考答案
1．B
2．C
3．A
4．C
5．B
6．A
7．C
8．C
9．D
10．虚
物距小于焦距
11．c
b
d
F
放大
缩小
12．放大
倒立
能
13．u＞2f
左
2f＞u＞f
14．缩小
倒立
15．远离
20
16．6
9
17．10
靠近
倒立
缩小
18．C
左
19．同一高度
缩小
照相机
能
光路的可逆性
投影仪
上
下
20．10.0
C
缩小
不变
变暗
D
凸
远视
21．B
II
变大
B
22．烛焰中心、凸透镜光心、光屏中心不在同一高度
缩小
漫反射
放大
投影仪
C
远离
实验现象更明显、便于观察、减少了污染
