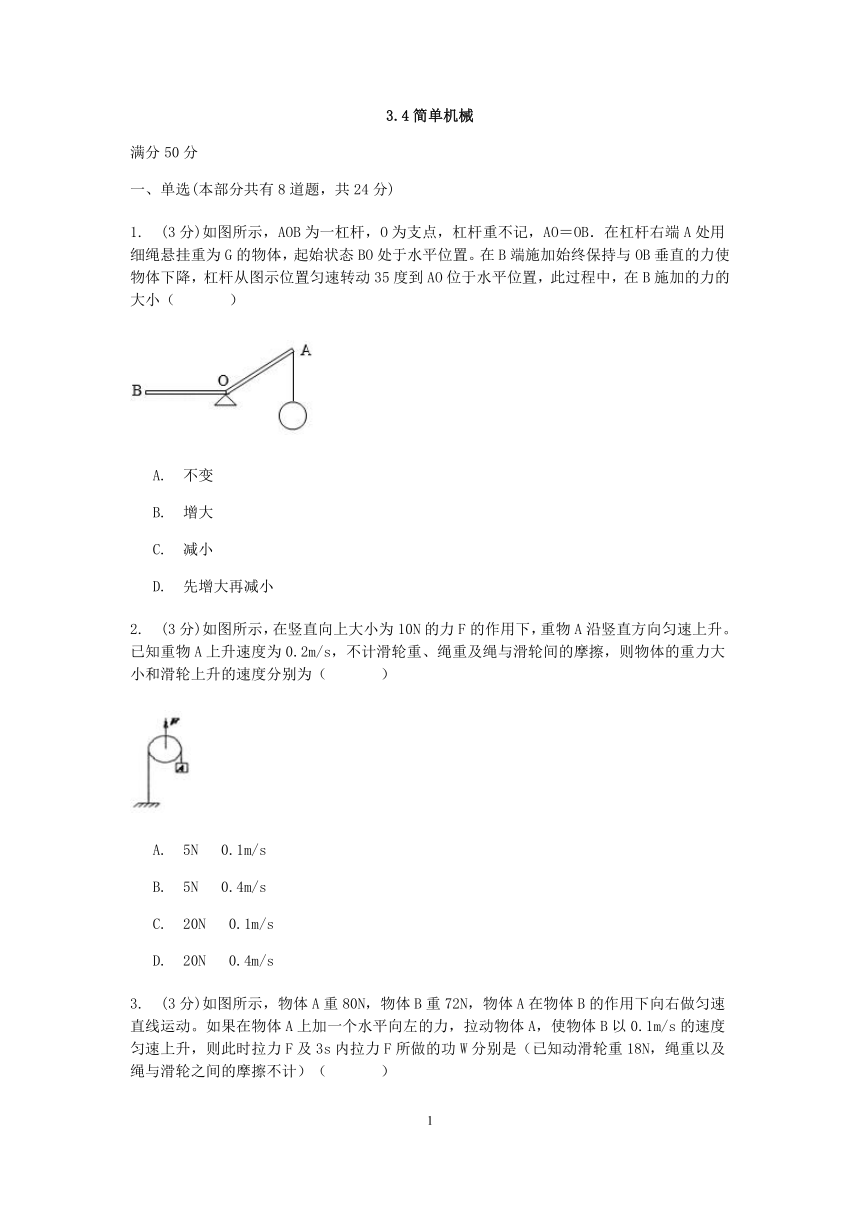

3.4简单机械
满分50分
一、单选(本部分共有8道题,共24分)
1.?(3分)如图所示,AOB为一杠杆,O为支点,杠杆重不记,AO=OB.在杠杆右端A处用细绳悬挂重为G的物体,起始状态BO处于水平位置。在B端施加始终保持与OB垂直的力使物体下降,杠杆从图示位置匀速转动35度到AO位于水平位置,此过程中,在B施加的力的大小(??? )
? A.?不变
B.?增大
? C.?减小
? D.?先增大再减小
2.?(3分)如图所示,在竖直向上大小为10N的力F的作用下,重物A沿竖直方向匀速上升。已知重物A上升速度为0.2m/s,不计滑轮重、绳重及绳与滑轮间的摩擦,则物体的重力大小和滑轮上升的速度分别为(??? )
A.?5N ?0.1m/s
? B.?5N ?0.4m/s
? C.?20N ?0.1m/s
? D.?20N ?0.4m/s

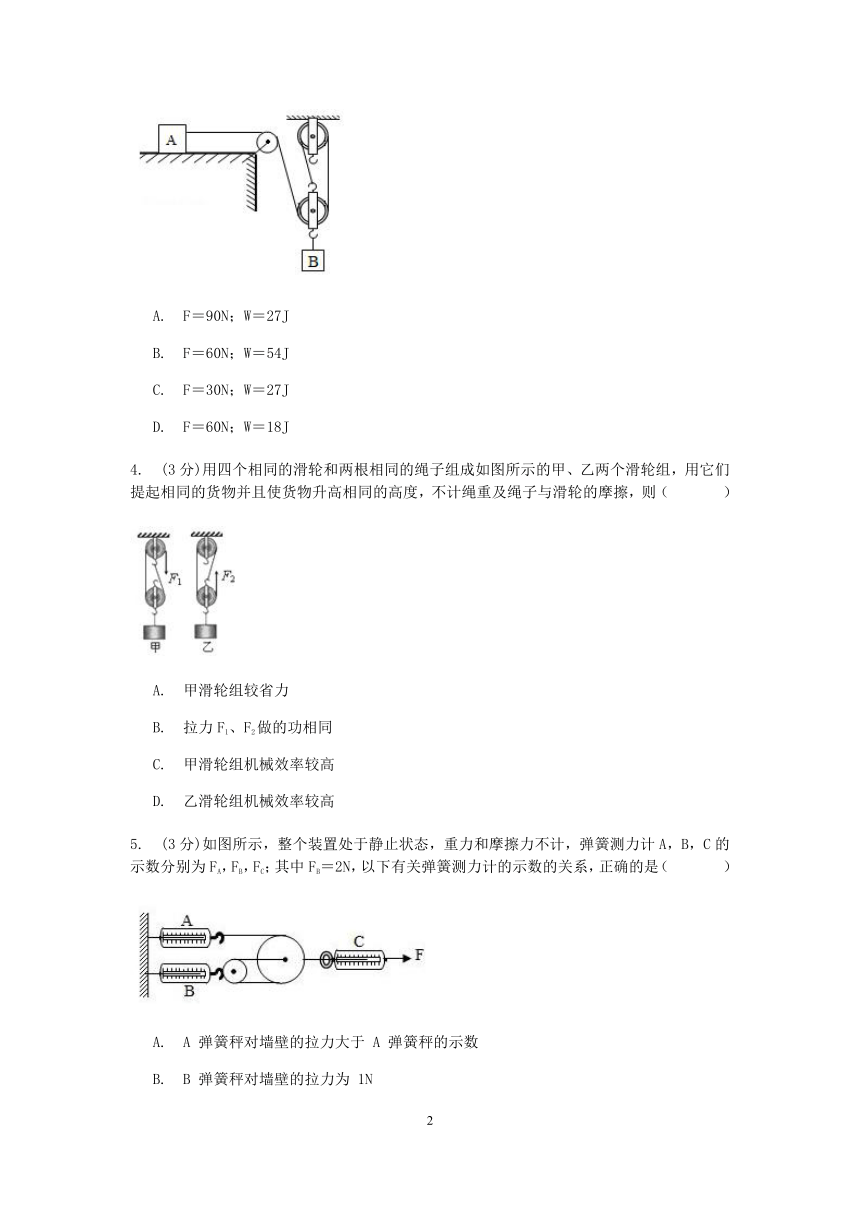

3.?(3分)如图所示,物体A重80N,物体B重72N,物体A在物体B的作用下向右做匀速直线运动。如果在物体A上加一个水平向左的力,拉动物体A,使物体B以0.1m/s的速度匀速上升,则此时拉力F及3s内拉力F所做的功W分别是(已知动滑轮重18N,绳重以及绳与滑轮之间的摩擦不计)(??? )
? A.?F=90N;W=27J
B.?F=60N;W=54J
? C.?F=30N;W=27J
? D.?F=60N;W=18J
4.?(3分)用四个相同的滑轮和两根相同的绳子组成如图所示的甲、乙两个滑轮组,用它们提起相同的货物并且使货物升高相同的高度,不计绳重及绳子与滑轮的摩擦,则(??? )
? A.?甲滑轮组较省力
B.?拉力F1、F2做的功相同
? C.?甲滑轮组机械效率较高
? D.?乙滑轮组机械效率较高
5.?(3分)如图所示,整个装置处于静止状态,重力和摩擦力不计,弹簧测力计A,B,C的示数分别为FA,FB,FC;其中FB=2N,以下有关弹簧测力计的示数的关系,正确的是(??? )
? A.?A 弹簧秤对墙壁的拉力大于 A 弹簧秤的示数
? B.?B 弹簧秤对墙壁的拉力为 1N
? C.?FA=2N FC=6N
D.?FA=1N FC=3N
6.?(3分)如图所示为家庭电路常用的两种墙壁开关,其按钮可绕面板内某轴转动。甲是较早的开关,现在逐渐被乙这种开关取代。由于在按压开关时,相当于一个杠杆,如果按压开关的力较大,极易损坏,乙开关不容易被损坏的根本原因是(??? )
? A.?可以增大阻力臂,减小动力作用点移动的距离
? B.?可以减小动力臂,减小动力作用点一定的距离
C.?可以增大动力臂,使按压开关的力变小
? D.?可以减小阻力臂,减小动力做的功
7.?(3分)按如下原理制作一杆可直接测量液体密度的秤,称为密度秤,其外形和普通的杆秤差不多,装秤钩的地方吊着一体积为1cm3的较重的合金块,杆上有表示液体密度数值的刻度,当秤砣放在Q点处时秤杆恰好平衡,如图所示。当合金块完全浸没在待测密度的液体中时,移动秤砣的悬挂点,直至秤杆恰好重新平衡,便可直接在杆秤上读出液体的密度,下列说法中错误的是(??? )
? A.?密度秤的零点刻度在Q点
? B.?密度秤的刻度都在Q点的左侧
C.?密度秤的刻度都在Q点的右侧
? D.?秤杆上密度读数较大的刻度在较小的刻度的左边

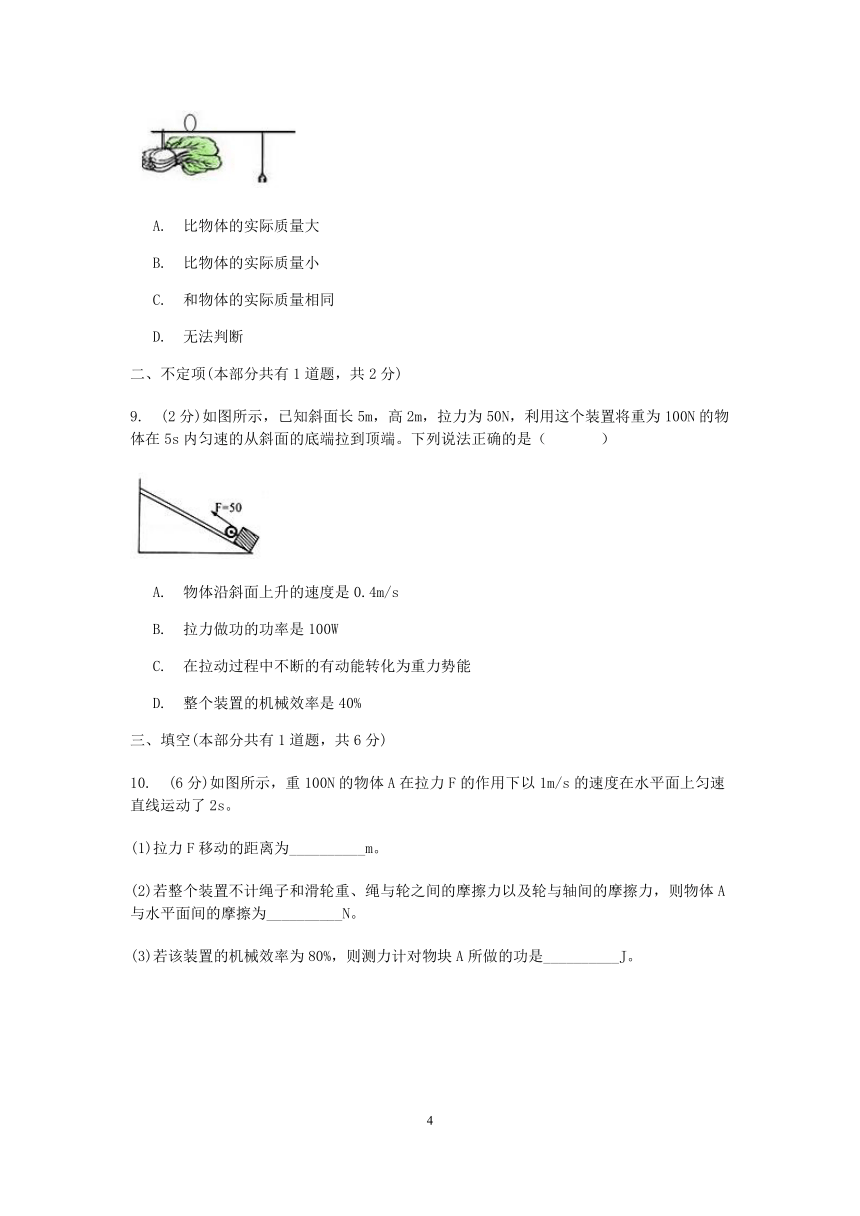

8.?(3分)一把刻度准确的杆秤,秤砣因长期使用磨损变轻,现用其称大白菜质量时的示数将(??? )
A.?比物体的实际质量大
? B.?比物体的实际质量小
? C.?和物体的实际质量相同
? D.?无法判断
二、不定项(本部分共有1道题,共2分)
9.?(2分)如图所示,已知斜面长5m,高2m,拉力为50N,利用这个装置将重为100N的物体在5s内匀速的从斜面的底端拉到顶端。下列说法正确的是(??? )
? A.?物体沿斜面上升的速度是0.4m/s
B.?拉力做功的功率是100W
? C.?在拉动过程中不断的有动能转化为重力势能
D.?整个装置的机械效率是40%
三、填空(本部分共有1道题,共6分)
10.?(6分)如图所示,重100N的物体A在拉力F的作用下以1m/s的速度在水平面上匀速直线运动了2s。
(1)拉力F移动的距离为__________m。
(2)若整个装置不计绳子和滑轮重、绳与轮之间的摩擦力以及轮与轴间的摩擦力,则物体A与水平面间的摩擦为__________N。
(3)若该装置的机械效率为80%,则测力计对物块A所做的功是__________J。
四、解答题(本部分共有3道题,共18分)
11.?(6分)如图甲所示的滑轮组,每个滑轮等重。不计绳重和摩擦,物体重G1从200N开始逐渐增加,直到绳子被拉断。每次匀速拉动绳子将物体提升同样的高度。图乙记录了在此过程中滑轮组的机械效率随物体重力的增加而变化的图象。
(1)根据图中信息和已学习知识,我们知道滑轮组提升物体越重,机械效率将__________,而且每次提升物重的增加量相同,则每次机械效率变化量将会___________(变大、变小、不变)。
(2)试求每个滑轮重多少?
(3)若绳子能承受的最大拉力是500N,求绳子承受最大拉力时此滑轮组的机械效率?
12.?(6分)一个物体的各个部分都受到地球对它们的作用力,这些力的合力就是物体的重力,重力的作用点就叫物体的重心。如图质量不均匀长杆AB的重心在O点,即整长杆的重力G相当于作用于O点。用测力计将长杆一端A微微抬离地面,测力计示数是F1;同理,用测力计将长杆的另一端B微微抬离地面,测力计示数是F2(测力计保持竖直向上),请利用学过的知识,推导出长杆的重力G=F1+F2的关系式。(推导中要求写出依据)
13.?(6分)如图所示,两个等高的托盘秤甲、乙放在同一水平地面上,质量分布不均匀的木条AB重24N,A、B是木条两端,O、C是木条上的两个点,AO=BO,AC=OC。A端放在托盘秤甲上,B端放在托盘秤乙上,木条水平静止,托盘秤甲的示数是6N。现移动托盘秤甲,让C点放在托盘秤甲上。当木条再次水平静止盘秤乙的示数是多少牛。(列出分析计算过程)
参考答案
满分50分
一、单选(本部分共有8道题,共24分)
1.?(3分)B
2.?(3分)A
3.?(3分)B
4.?(3分)B
5.?(3分)D
6.?(3分)C
7.?(3分)C
8.?(3分)A
二、不定项(本部分共有1道题,共2分)
9.?(2分)BD
三、填空(本部分共有1道题,共6分)
10.?(6分)(1)1;(2)25;(3)40。
四、解答题(本部分共有3道题,共18分)
11.?(6分)
12.?(6分)解:用弹簧测力计竖直向上拉起细端时,如上图所示,由杠杆平衡条件得:F1(L1+L2)=GL1用弹簧测力计竖直向上拉起粗端时,如下图所示,由杠杆平衡条件得:F2(L1+L2)=GL2将两式的左右分别相加可得:F1(L1+L2)+F2(L1+L2)=GL1+GL2(F1+F2)(L1+L2)=G(L1+L2)解得:G=F1+F2;答:推导过程如上所述。
13.?(6分)解:设木条重心在D点,当A端放在托盘秤甲上,B端放在托盘秤乙上时,以B端为支点,托盘秤甲的示数是6N,根据力的作用是相互的,所以托盘秤对木条A端的支持力为6N,如图所示:由杠杆平衡条件有:FA×AB=G×BD,即:6N×AB=24N×BD,所以:AB=4BD,BD=1/4AB,当C点放在托盘秤甲上时,仍以C为支点,此时托盘秤乙对木条B处的支持力为FB,?因为AO=BO,AC=OC,所以CO=OD=BD,BC=3BD,CD=2BD由杠杆平衡条件有:FB×BC=G×CD,即:FB×3BD=24N×2BD,所以:FB=16N,则托盘秤乙的示数为16N。
