鲁科版（五四学制）八年级下册7.3连路器课件（共12张PPT）

第七章 压强
连通器
想想议议
你能发现它们结构上的共同点吗？
课前导入

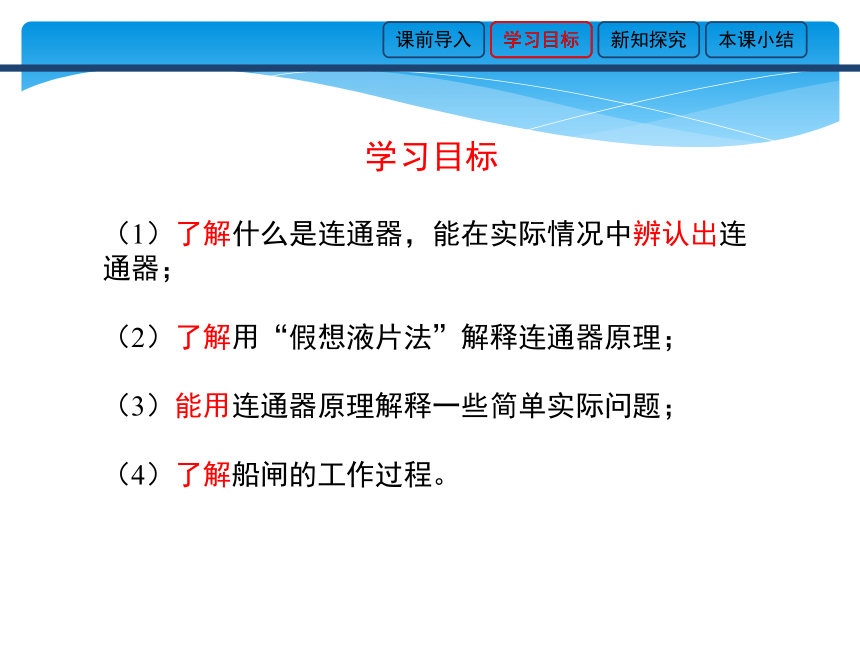

（1）了解什么是连通器，能在实际情况中辨认出连通器；
（2）了解用“假想液片法”解释连通器原理；
（3）能用连通器原理解释一些简单实际问题；
（4）了解船闸的工作过程。
学习目标
学习目标
PPT模板：www.1ppt.com/moban/ PPT素材：www.1ppt.com/sucai/
PPT背景：www.1ppt.com/beijing/ PPT图表：www.1ppt.com/tubiao/
PPT下载：www.1ppt.com/xiazai/ PPT教程： www.1ppt.com/powerpoint/
资料下载：www.1ppt.com/ziliao/ 范文下载：www.1ppt.com/fanwen/
试卷下载：www.1ppt.com/shiti/ 教案下载：www.1ppt.com/jiaoan/
PPT论坛：www.1ppt.cn PPT课件：www.1ppt.com/kejian/
语文课件：www.1ppt.com/kejian/yuwen/ 数学课件：www.1ppt.com/kejian/shuxue/
英语课件：www.1ppt.com/kejian/yingyu/ 美术课件：www.1ppt.com/kejian/meishu/
科学课件：www.1ppt.com/kejian/kexue/ 物理课件：www.1ppt.com/kejian/wuli/
化学课件：www.1ppt.com/kejian/huaxue/ 生物课件：www.1ppt.com/kejian/shengwu/
地理课件：www.1ppt.com/kejian/dili/ 历史课件：www.1ppt.com/kejian/lishi/

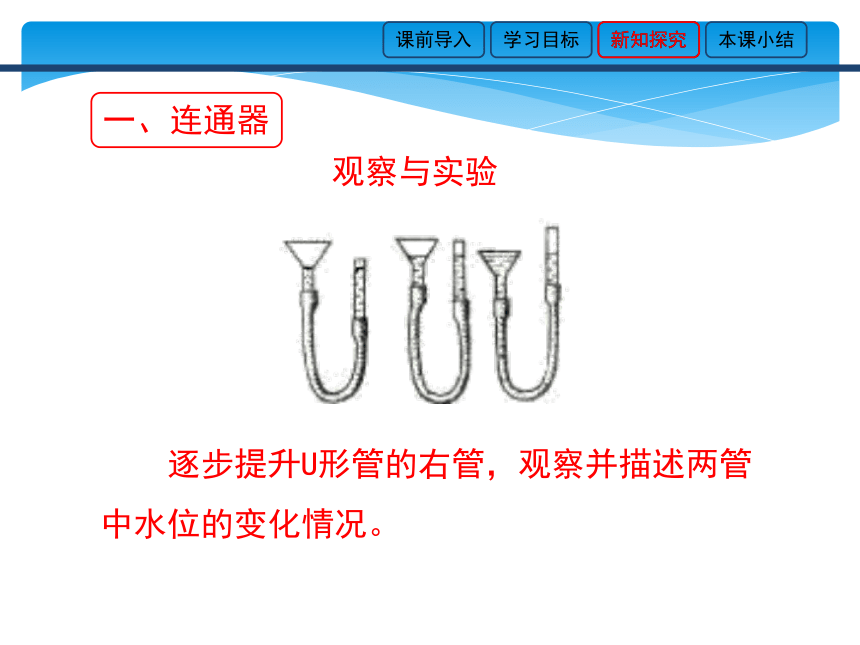

观察与实验
逐步提升U形管的右管，观察并描述两管中水位的变化情况。
一、连通器
新知探究

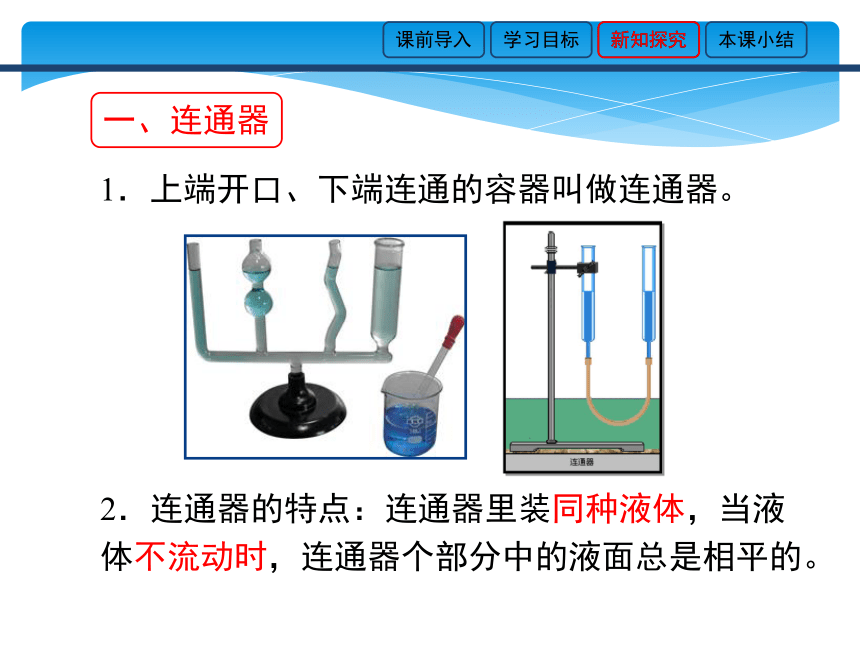

1．上端开口、下端连通的容器叫做连通器。
2．连通器的特点：连通器里装同种液体，当液体不流动时，连通器个部分中的液面总是相平的。
一、连通器
新知探究

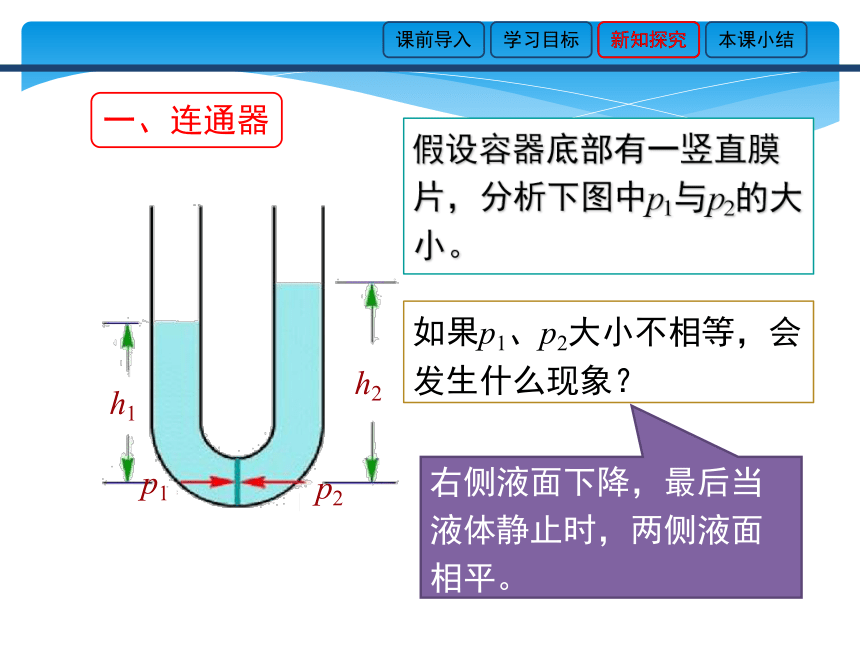

假设容器底部有一竖直膜片，分析下图中p1与p2的大小。
如果p1、p2大小不相等，会发生什么现象？
右侧液面下降，最后当液体静止时，两侧液面相平。
p2
p1
h2
h1
一、连通器
新知探究
3．连通器的应用
水位计
一、连通器
新知探究
自来水供水系统
一、连通器
新知探究
一、连通器
新知探究
船闸是利用连通器原理工作的
二、船闸
新知探究
船经过船闸从上游驶往下游的过程
二、船闸
新知探究
通过这节课的学习，你有什么收获？
本课小结
一、连通器
1）上端开口、下端连通的容器叫做连通器；
二、船闸
2）连通器的特点：连通器里装同种液体，当液体不流动时，连通器个部分中的液面总是相平的；
船闸是利用连通器原理工作的
本课小结
