透 镜
义务教育教科书 物理 八年级 上册

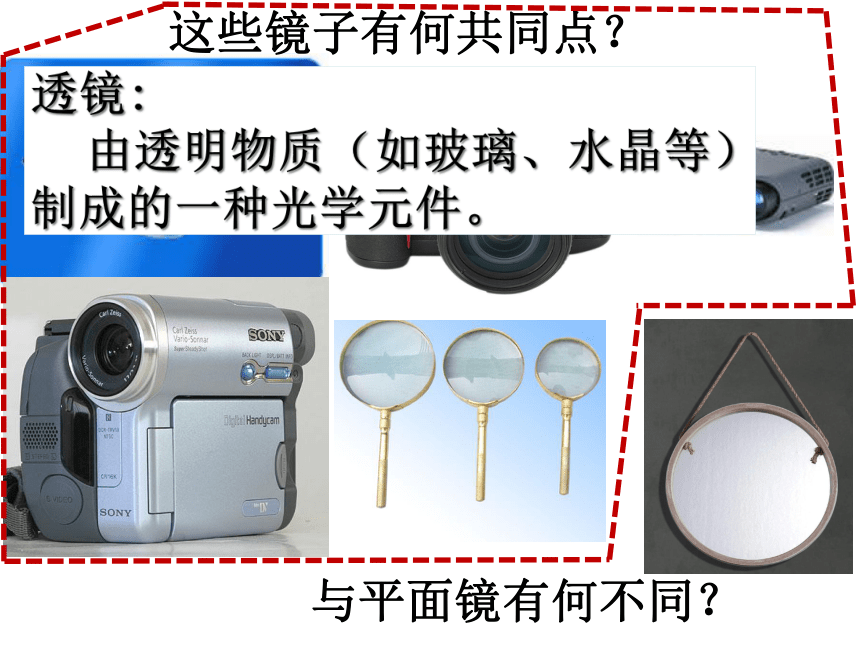

这些镜子有何共同点？
与平面镜有何不同？
透镜:
由透明物质（如玻璃、水晶等）制成的一种光学元件。
透镜:
由透明物质（如玻璃、水晶等）制成的一种光学元件。
发生光的______现象
折射
注意：也发生反射现象，但是不研究

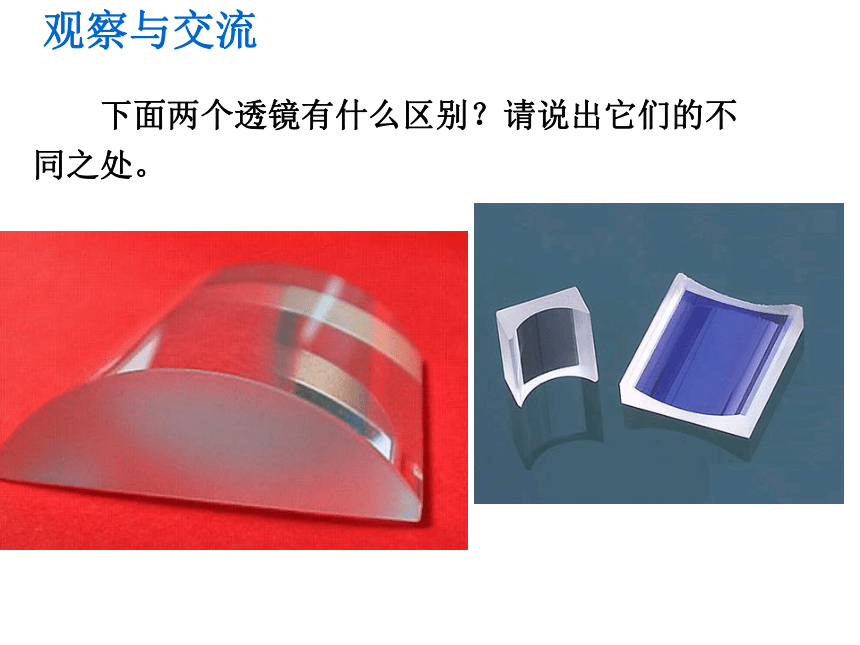

观察与交流
　　下面两个透镜有什么区别？请说出它们的不同之处。
凸透镜:
凹透镜:
透镜
中间___边缘___

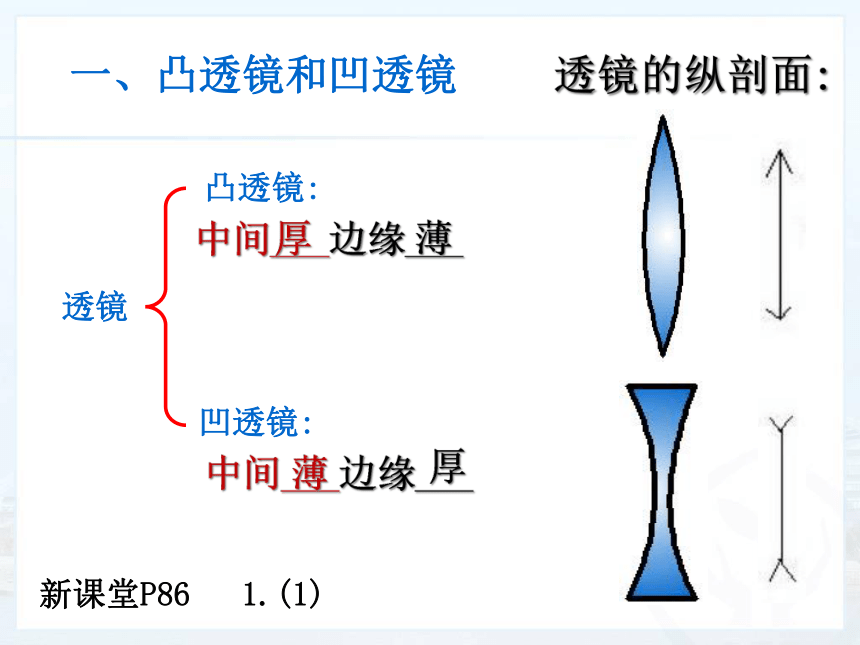

一、凸透镜和凹透镜
透镜的纵剖面:
厚
薄
中间___边缘___
厚
薄
凸透镜:
凹透镜:
透镜
中间___边缘___

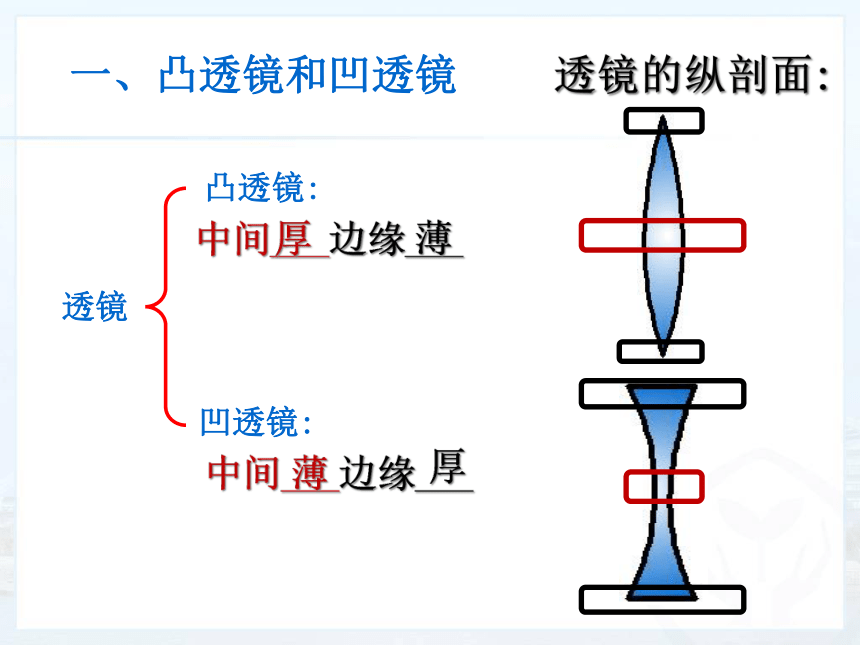

一、凸透镜和凹透镜
透镜的纵剖面:
新课堂P86 1.(1)
厚
薄
中间___边缘___
厚
薄
C2
C1
C2
C1

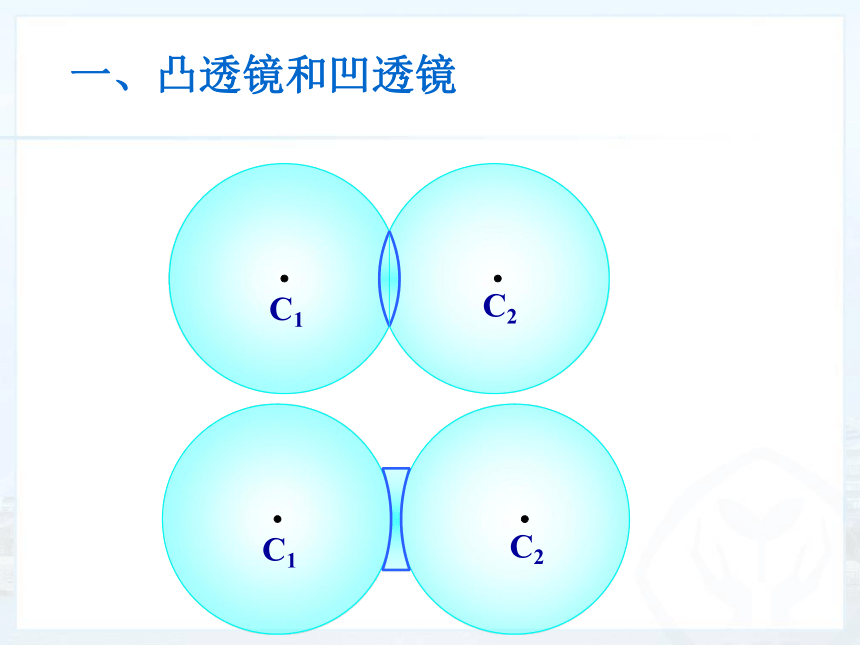

一、凸透镜和凹透镜

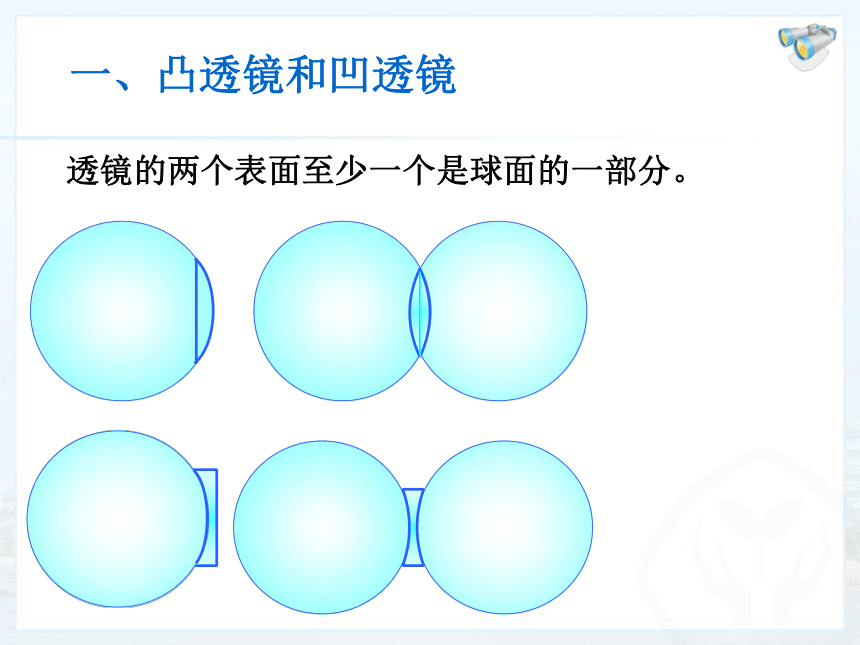

透镜的两个表面至少一个是球面的一部分。
一、凸透镜和凹透镜

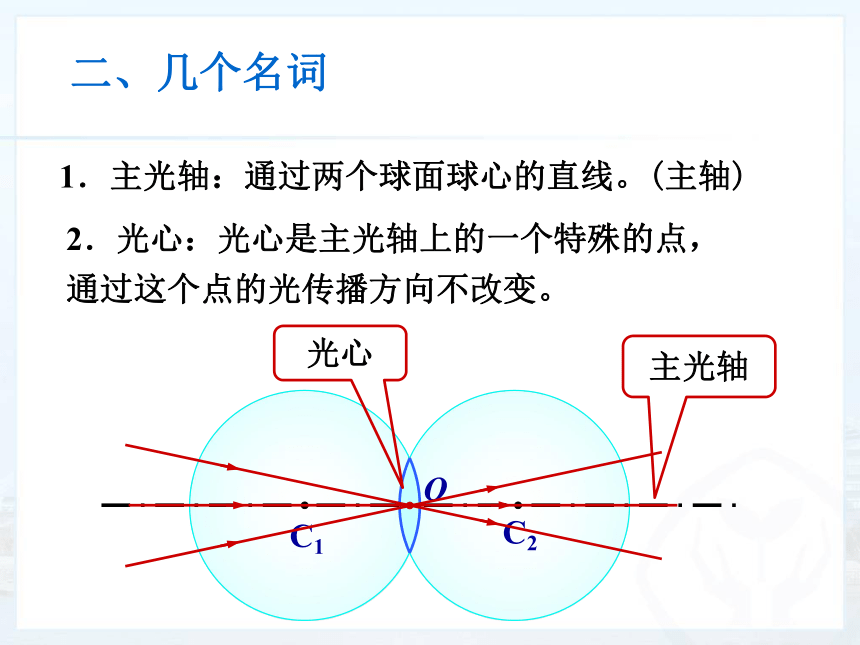

1．主光轴：通过两个球面球心的直线。(主轴)
2．光心：光心是主光轴上的一个特殊的点，
通过这个点的光传播方向不改变。
二、几个名词
主光轴
C2
C1
O
光心
C2
C1
O
主光轴
光心
1．主光轴：通过两个球面球心的直线。(主轴)
2．光心：光心是主光轴上的一个特殊的点，
通过这个点的光传播方向不改变。
二、几个名词
三、透镜对光的作用
试猜想光线通过透镜后会有什么现象？
1.凸透镜：
主光轴
对光有会聚作用
光心
O
实验现象模拟
三、透镜对光的作用
注：对任何光线都有会聚作用
会聚透镜
实验现象模拟
2.凹透镜：
对光有发散作用
三、透镜对光的作用
注：对任何光线都有发散作用
发散透镜
凸透镜：
对光有会聚作用
O
凹透镜：
对光有发散作用
发散透镜
课本 P93 4
新课堂P86 1.(2)
P88 3.(1)
所谓的会聚（发散），指的是：
折射光线__________主轴方向偏折
靠近（远离）
O
F
f
3.焦点和焦距
　　焦点：跟主轴平行的光通过凸透镜后会聚于主轴上一点。
　　焦距：焦点到光心的距离。
焦距
主轴
焦点
二、几个名词
1．主光轴
2．光心
a.凸透镜的焦点和焦距
F
主轴
f
注：凸透镜有两个焦点。
焦点
注：凸透镜的焦距越小，透镜对光的会聚作用越___。
强
太阳本身就是一个巨大的光源，当太阳光射到地面时，我们就可以把它看做平行光。那么同学们能不能想办法利用太阳光粗测凸透镜的焦距呢？
想一想
将凸透镜正对着太阳光，再把一张白纸放在它的另一侧，调整凸透镜与白纸的距离，直到白纸上出现一个最小最亮的光斑，这个光斑就是该凸透镜的焦点。用刻度尺量出光斑到凸透镜的距离即为焦距
凹透镜有焦点吗？
把折射光线反向延长看一看。
焦点
虚
F
f
焦距
F
注：凹透镜有两个虚焦点。
　　虚焦点：与主轴平行的光通过凹透镜折射后，折射光线的反向延长线相交于主轴上一点。
　　焦距：虚焦点到光心的距离。
b.凹透镜的虚焦点和焦距
凸透镜：
对光有会聚作用
O
光路可逆
F
主轴
凹透镜：
对光有发散作用
发散透镜
光路可逆
F
F
四、三类特殊的光线作图（重要）
1、过光心的
2、平行于主光轴的
3、从焦点发出的（凸透镜）或射向另一侧虚焦点的（凹透镜）
F
F
F
F
四、三类特殊的光线作图（重要）
1、过光心的
2、平行于主光轴的
3、从焦点发出的（凸透镜）或射向另一侧虚焦点的（凹透镜）
F
F
F
F
F
F
F
F
1．两种透镜：凸透镜和凹透镜；
2．几个基本概念: 光心、主光轴、焦点、焦距；
3．透镜对光线的作用：
　凸透镜对光线有会聚作用, 又叫会聚透镜。
　凹透镜对光线有发散作用, 又叫发散透镜。
小结：
　　1．给你一个透镜，你能用哪些方法去判断他是凸透镜还是凹透镜？
想一想
方法一:“摸”
方法二:“看”
方法三:“照”。
通过透镜对平行光线是会聚 还是发散加以辨别。
