§5.1 透镜
认识凸透镜和凹透镜

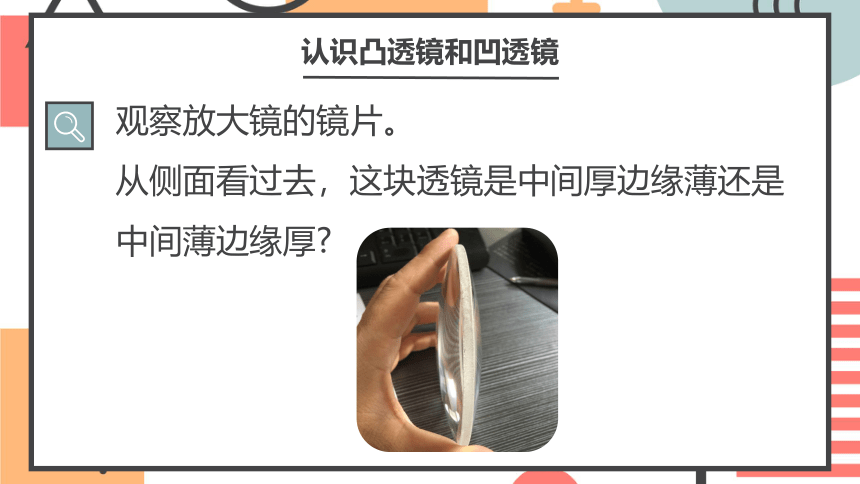

观察放大镜的镜片。
从侧面看过去，这块透镜是中间厚边缘薄还是中间薄边缘厚?
认识凸透镜和凹透镜

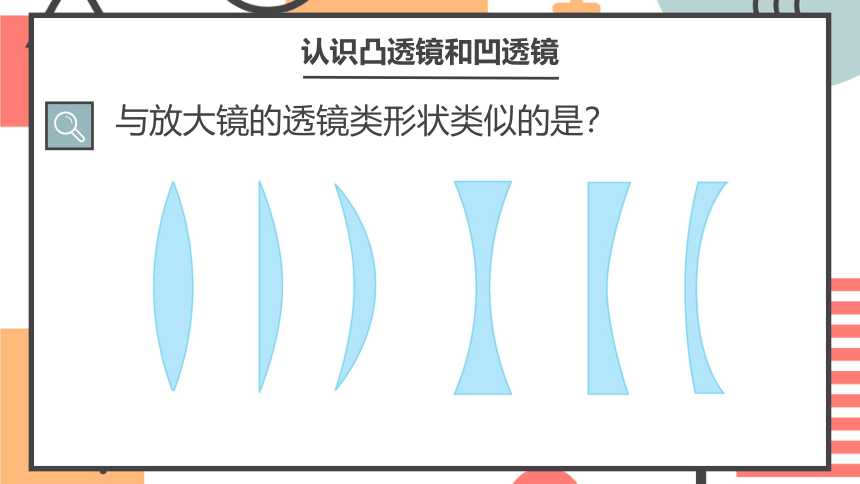

与放大镜的透镜类形状类似的是？
认识凸透镜和凹透镜

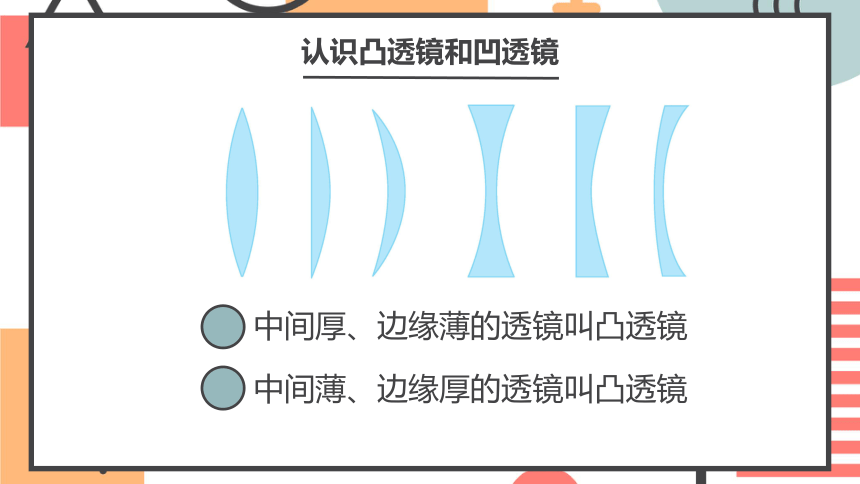

中间厚、边缘薄的透镜叫凸透镜
中间薄、边缘厚的透镜叫凸透镜
认识凸透镜和凹透镜

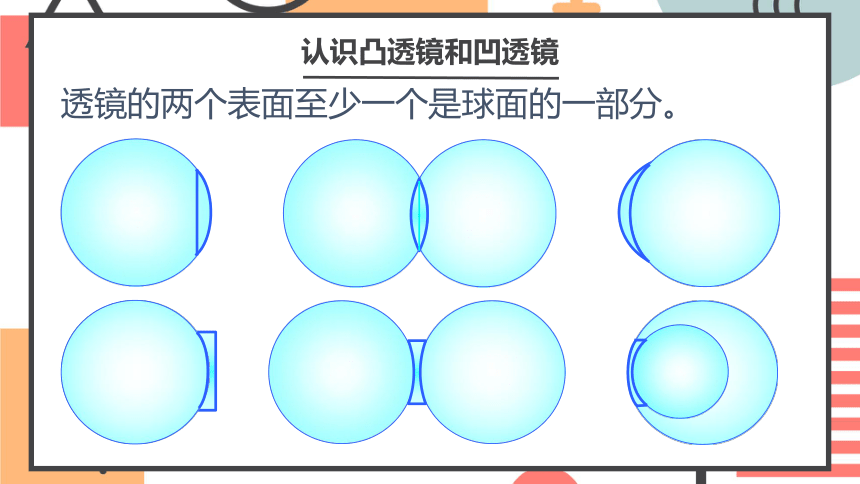

透镜的两个表面至少一个是球面的一部分。
认识凸透镜和凹透镜
·
·
·
C1
C2
O
·
·
·
O
C1
C2
主光轴
光心
主光轴
光心

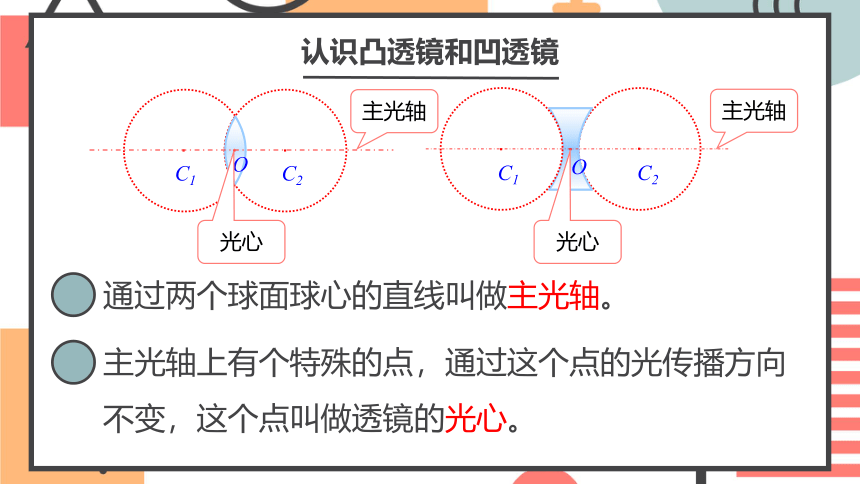

通过两个球面球心的直线叫做主光轴。
主光轴上有个特殊的点，通过这个点的光传播方向不变，这个点叫做透镜的光心。
透镜对光的作用

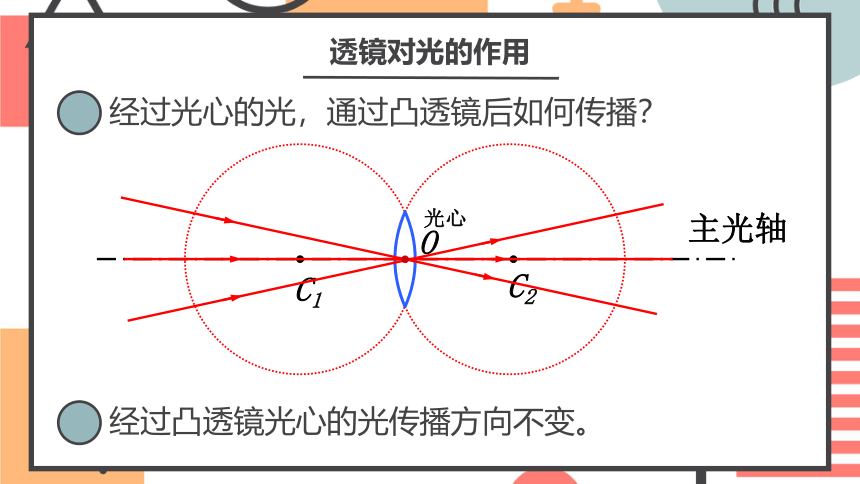

经过光心的光，通过凸透镜后如何传播？
C2
C1
O
主光轴
光心
经过凸透镜光心的光传播方向不变。
透镜对光的作用
经过光心的光，通过凸透镜后如何传播？
C2
C1
O
主光轴
光心
经过凸透镜光心的光传播方向不变。
透镜对光的作用
经过光心的光，通过凹透镜后如何传播？
经过凹透镜光心的光传播方向不变。
C2
C1
O
主光轴
光心
透镜对光的作用
平行于主光轴的光通过凸透镜后如何传播？
O
F
f
焦距
主光轴
焦点
透镜对光的作用
平行于主光轴的光通过透镜后如何传播？
焦点：平行于主轴的光通过凸透镜后会聚于一点。
焦距：焦点到光心的距离。
O
F
f
焦距
主光轴
焦点
透镜对光的作用
让平行光源发出的光从右侧射向同一凸透镜。
凸透镜两侧各有一个焦点，两侧的焦距相等。
F
主光轴
f
焦点
f
焦点
F
透镜对光的作用
思考：平行光经过凸透镜后，光线会聚点后有没有光线？
观察：若平行光源远离或靠近凸透镜，焦点的位置会不会变?
透镜对光的作用
通过凸透镜焦点入射的光，经过凸透镜后传播方向如何？
光路可逆。
O
平行于主光轴
透镜对光的作用
任意光经过凸透镜后，会怎样偏折？
F
透镜对光的作用
凸透镜对光有会聚作用。
会聚作用是指凸透镜将光向靠近主光轴的方向偏折。
透镜对光的作用
平行于主光轴的光经过凹透镜后如何传播？
焦点
虚
F
f
焦距
F
透镜对光的作用
任意光经过凹透镜后，会怎样偏折？
F
F
透镜对光的作用
凹透镜对光有发散作用。
发散作用是指凹透镜将光向远离主光轴的方向偏折。
透镜对光的作用
思考：
如果给你一个未知的焦距的凸透镜，如何测量凸透镜的焦距？
透镜对光的作用
拿一个凸透镜正对着太阳光，在把一张纸放在它的另一侧，改变透镜与纸的距离，直到纸上的光斑变的最小最亮，测量这个最小最亮的光斑到透镜光心的距离，这就是焦距。
