人教版九年级物理 19.1 家庭电路（共43张PPT）

家庭电路

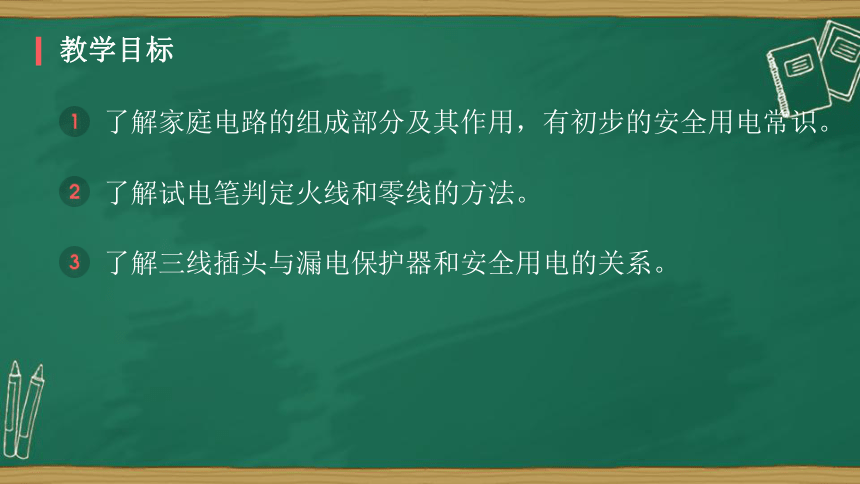

教学目标
了解家庭电路的组成部分及其作用，有初步的安全用电常识。
了解试电笔判定火线和零线的方法。
了解三线插头与漏电保护器和安全用电的关系。

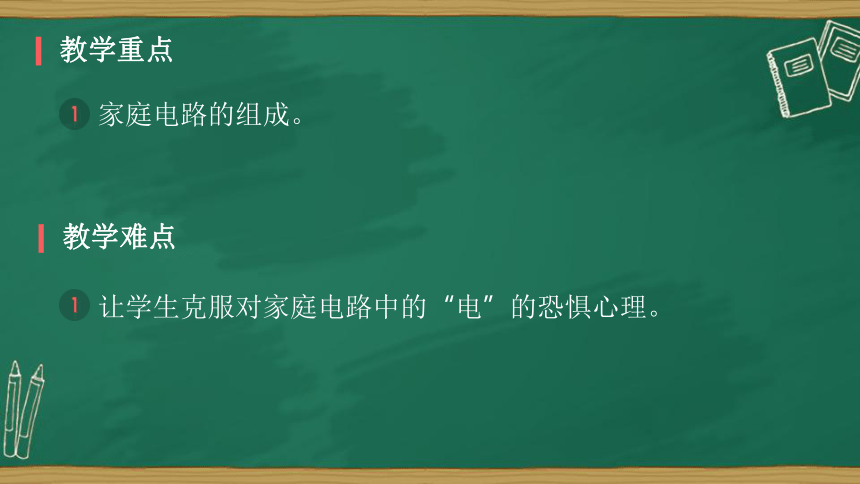

教学重点
教学难点
家庭电路的组成。
让学生克服对家庭电路中的“电”的恐惧心理。
城市夜晚
乡村夜晚
温馨室内
要安装家庭电路你应该准备什么材料和元器件呢？
家庭电路的组成
由进户线、电能表、总开关、保险装置、用电器、导线等组成。

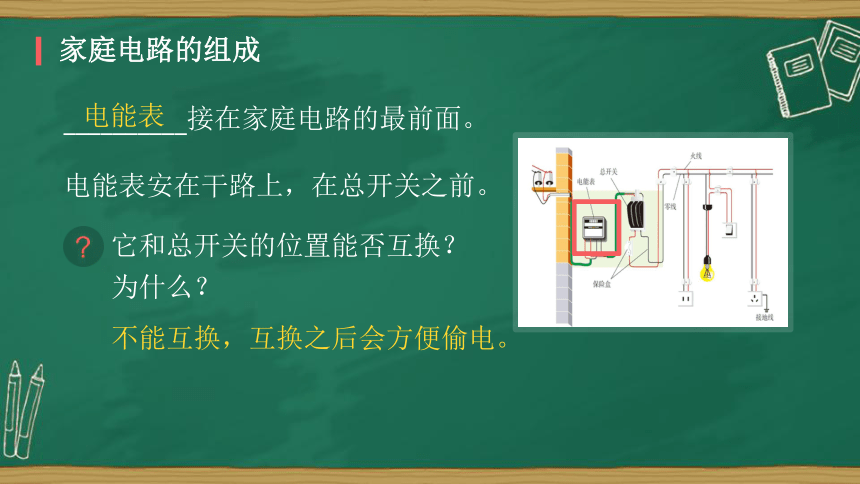

家庭电路的组成
__________接在家庭电路的最前面。
电能表安在干路上，在总开关之前。
电能表
它和总开关的位置能否互换？为什么？
不能互换，互换之后会方便偷电。

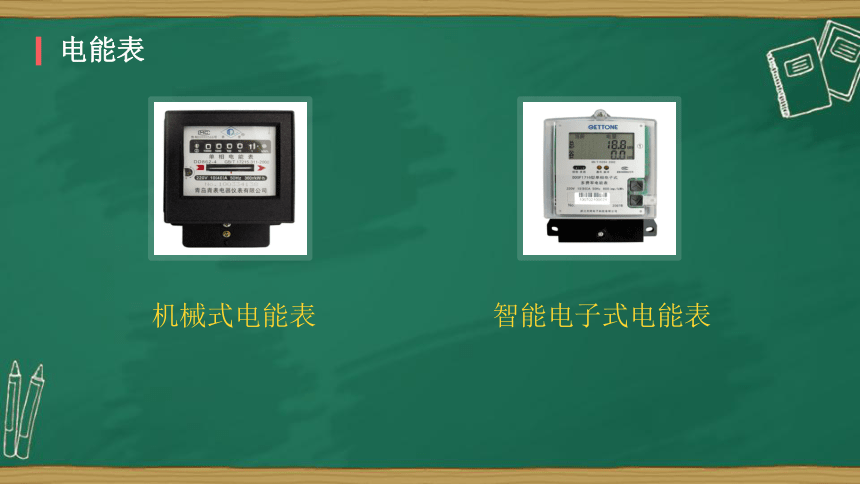

电能表
机械式电能表
智能电子式电能表
电能表
作用：
测用电器消耗电能的多少。
读数：
2135.7 kw ·h
两次读数之差就是这段时间用电度数
“220V，10A(20A)”的含义：
在电压是220V电路中使用，允许通过的最大电流是20A。?
“3600r/kW·h”的含义：
每消耗1千瓦时的电能，铝盘转动3600转
总开关
串联在干路中，控制室内全部电路的通与断。
闸刀开关
闸刀开关安装时的应该怎样放置?
静触头一定要在上边，切不可倒装。
电源线
电源线
保险装置
如果电流过大，导线就会过热而烧坏绝缘皮，甚至引起火灾。为了避免这种事故的发生，在闸刀开关和保险装置中都装有熔丝（即保险丝）。
保险装置
材料：
由电阻率较大、熔点较低的铅锑合金制成。
注意：选用合适规格的保险丝，不能用铜丝或者铁丝代替。
插入式保险盒
保险丝
保险装置
如果保险设备出现问题，可以断开总开关进行更换，所以总开关安装在保险设备的前面。
空气开关
现代建筑一般采用空气开关装置，以代替闸刀开关和保险丝。当电路中的电流过大时，空气开关自动断开，切断电路，俗称跳闸。
火线和零线
进户线由户外低压输电线上引来。有两根：火线（L），零线（N）。
正常情况下零线与大地相连，不带电。火线和零线之间有220V 电压，构成家庭电路的电源。
火线（L）
零线（N）
大地
220 V
220 V
0 V
火线和零线
火线的作用是输送电能，相当于动脉；
零线的作用是获得回路，相当于静脉。
测电笔的作用
日常生活中，触摸火线是十分危险的，所以辨别火线十分重要，如何辨别火线和零线？
用测电笔！
测电笔
测电笔构造
构造：
弹簧
氖管
电阻
笔尾金属体
笔尖金属体
测电笔使用方法
用手接触笔尾的金属体、笔尖金属体接触被测电路。若氖管发光，则接触的是火线，否则为零线。
测电笔错误的使用方法
没接触笔尾金属体
绝对不能用手接触笔尖金属体
测电笔的作用
除了判断零线和火线，试电笔也能判断用电器的金属外壳是否带电。
测电笔的结构是怎样的？
测电笔如何使用？
测电笔的结构与使用
开关和用电器
开关和要控制的电灯串联，为了安全，开关接在火线和电灯之间。
螺旋式灯泡接法
螺旋式灯泡接入电路时，凸起锡块接火线，螺旋接在零线上。
两孔插座、三孔插座
零线
火线
地线
零线
火线
左零右火上接地
三线插头
地线E
零线N
火线L
为啥插头不是左零右火上接地？
在插座上插上插头就理解了。
三线插头
金属外壳没有接地
金属外壳有接地
接地是为了防止发生漏电造成的触电事故。
三线插头
洗衣机、电冰箱、电脑等许多家用电器均使用三脚插头与电源插座连接，如图所示。细心观察可以发现，三线插头中与用电器金属外壳连接的那个插脚比另外两个插脚要稍长。这样的设计主要考虑下列哪一因素（? ? ? ? ）
A、使插头的造型更美观
B、插入插座中可更稳固
C、有利于识别火线和零线插脚
D、插入插座时，可确保用电器外壳先接地
注：拔插头时能使金属外壳后离开地线，即使家用电器因绝缘不好“漏电”，人也不会触电。
D
插座接线方式
火线?
零线?
接地
两孔插座
三孔插座
插座和各用电器之间的关系
插座和各用电器之间并联。
漏电保护器
当电路有电流流入大地时，漏电保护器会自动断开，切断电路。
但电路发生短路，电流过大时，漏电保护器不会自动断开，切断电路。
家庭电路有哪些元件组成？
家庭电路元件连接有什么顺序？
家庭电路及各部分组成
练习
请用笔画线表示导线，将图中的电灯、开关和插座（插座准备接大功率用电器）接入家庭电路中。
练习
图甲所示是小明常用的一个插线板。他在使用中发现：插线板上的指示灯在开关断开时不发光，插孔不能提供工作电压；而在开关闭合时指示灯发光，插孔可以提供工作电压；如果指示灯损坏， 开关闭合时插孔也能提供工作电压。根据上述现象，你认为指示灯和开关是怎样连接的？请在图乙中画出开关、指示灯和插孔的连接方式，并把接线板与电源线接通。
练习
根据课本提供的数据，利用欧姆定律，估算正确使用试电笔测量家庭电路火线时流过人体的电流。这个电流大约是25W 灯泡正常工作电流的多少分之一？
练习
你家里的空气开关是安装在家庭电路中哪个部位的？为什么要这样安装？
总结
家
庭
电
路
的
组
成
电能表：
测用电器消耗电能的多少。
总开关：
控制总电路的通和断。
保险装置：
保险丝由电阻率较大、熔点较低的铅锑合金制成。
总结
零
线
和
火
线
测电笔：
开关和用电器：
螺旋式灯泡：
插座：
三线插头：
漏电保护器：
用手接触笔尾的金属体。若发光，则是火线。
开关接在火线和用电器之间。
螺旋接在零线上。
“左零右火上接地”
接地金属片“先进后出”。
当有电流流入大地时，会自动断开。
