教科版 九年级物理 第六章 欧姆定律 同步达标练习6节（有详细解答）

岳阳市第十中学九年级物理
第六章 欧姆定律 同步达标练习（1） 2011-11-8
班姓名
一、探究电流跟电阻、电压的关系
1、探究流过导体的电流与电压、电阻之间的关系需要的器材有：电源、开关、导线、
、 、 、 ；需要测量的物理量 、 。采用 方法进行探究。
2、用笔代导线将上述未完成的实物连成电路。
3、李明：“探究电流跟电压的关系”保持电阻不变。
电压U/V
1
2
3
4
电流I/A
0.1
0.2
0.3
实验结论： 一定时，电流跟
成 （选填“正比”或“反比”）。
4、李敏：“探究电流跟电阻的关系”保持电压不变。
电阻R/Ω
5
10
20
40
电流I/A
0.8
0.4
0.2
实验结论： 一定时，电流跟
成 （选填“正比”或“反比”）。
5、李娜在“研究电流与电阻关系”的实验中，
（1）闭合开关前，滑片P应移到 端。
（2）当阻值是5Ω的电阻接入电路时电压表的示数为2V时，换成阻值是1 0Ω的电阻时，电压表的示数变为2.2V，为了达到研究的目的，实验过程中必须保持_电阻两端的 不变，此时滑片P应向 移动，直到电压表示数为 V。
6、探究结论：
（1）电阻一定时，电流与电压成 比；
（2）电压一定时，电流与电阻成 比；
（3）滑动变阻器在此实验中的作用：
①调节电阻两端的 及流过的电流。
② 电路。
7、在研究电流与电压、电阻关系的实验中，为研究通电导体的电流与它两端电压的关系时，必须保持 一定，用
改变导体两端 ；为研究通电导体的电流与导体电阻的关系时，必须保持
一定，用 调节导体两端
相等。
二、欧姆定律
1、导体中电流跟导体两端的电压成 ，跟导体的电阻成 ，公式是 ，这是物理学家 发现的，由叫 定律。
2、欧姆定律公式中I表示 ，单位是 ；U表示 ，单位是 ；R表示 ，单位是 。计算时单位要 。
3、欧姆定律公式中I、U、R指同一 或 段电路上， 时刻的三个物理量。
4、公式变形R=表示某段导体的电阻在数值上等于这段导体两端电压与通过的电流的 。由于导体的电阻是导体本身的 ，因此电阻与两端电压和通过的电流 （选填“有关”“无关”）。
5、一段导体两端加上2V的电压时，通过它的电流是0.4A，导体的电阻是 Ω；若使它两端的电压升高到6V，则通过它的电流是 A。
6、欧姆定律应用一：已知 和 求电流I= 。
（1）如灯泡的电压为2V，电阻为10Ω，通过的电流是 A。
（2）求电压为4V，阻值为5Ω的电阻通过的电流。
（3）求电压为12V，阻值为20Ω的电阻通过的电流。
（4）求电压为220V，阻值为484Ω的电灯通过的电流。

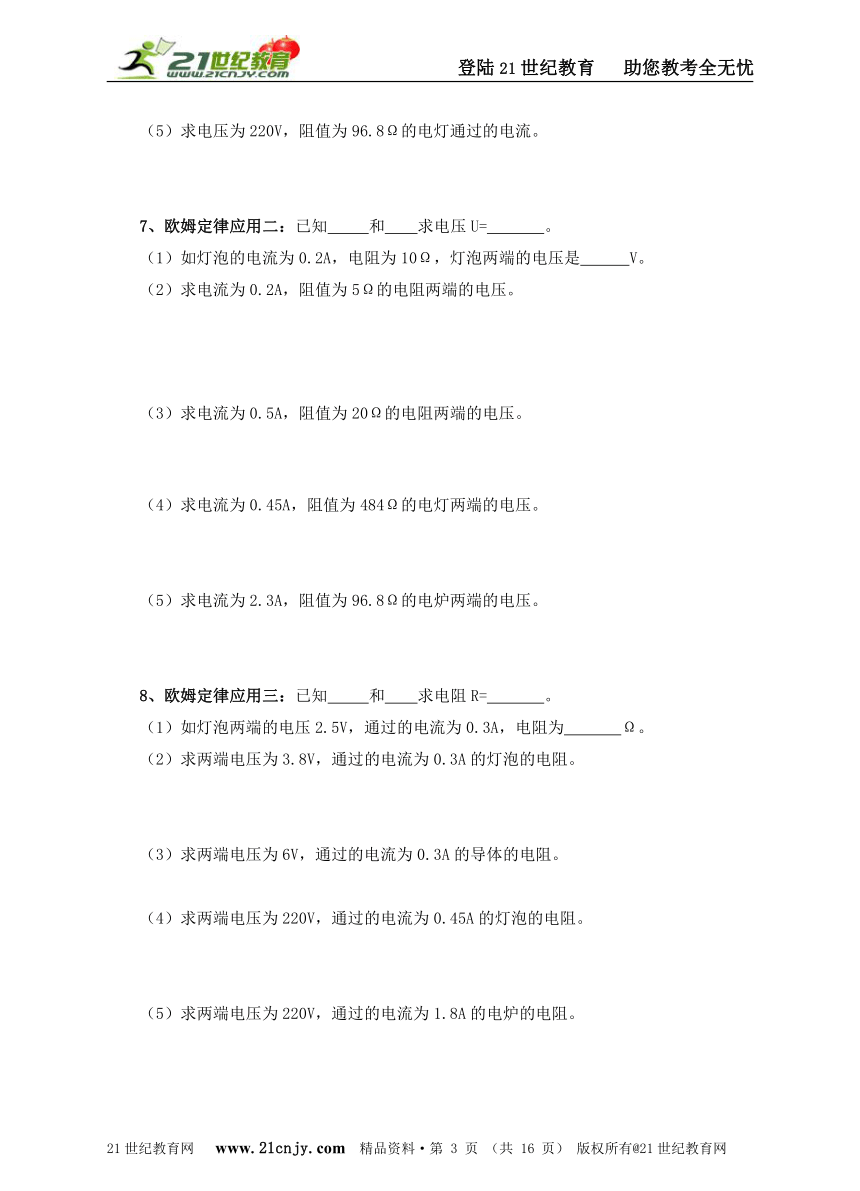

（5）求电压为220V，阻值为96.8Ω的电灯通过的电流。
7、欧姆定律应用二：已知 和 求电压U= 。
（1）如灯泡的电流为0.2A，电阻为10Ω，灯泡两端的电压是 V。
（2）求电流为0.2A，阻值为5Ω的电阻两端的电压。
（3）求电流为0.5A，阻值为20Ω的电阻两端的电压。
（4）求电流为0.45A，阻值为484Ω的电灯两端的电压。
（5）求电流为2.3A，阻值为96.8Ω的电炉两端的电压。
8、欧姆定律应用三：已知 和 求电阻R= 。
（1）如灯泡两端的电压2.5V，通过的电流为0.3A，电阻为 Ω。
（2）求两端电压为3.8V，通过的电流为0.3A的灯泡的电阻。
（3）求两端电压为6V，通过的电流为0.3A的导体的电阻。
（4）求两端电压为220V，通过的电流为0.45A的灯泡的电阻。
（5）求两端电压为220V，通过的电流为1.8A的电炉的电阻。

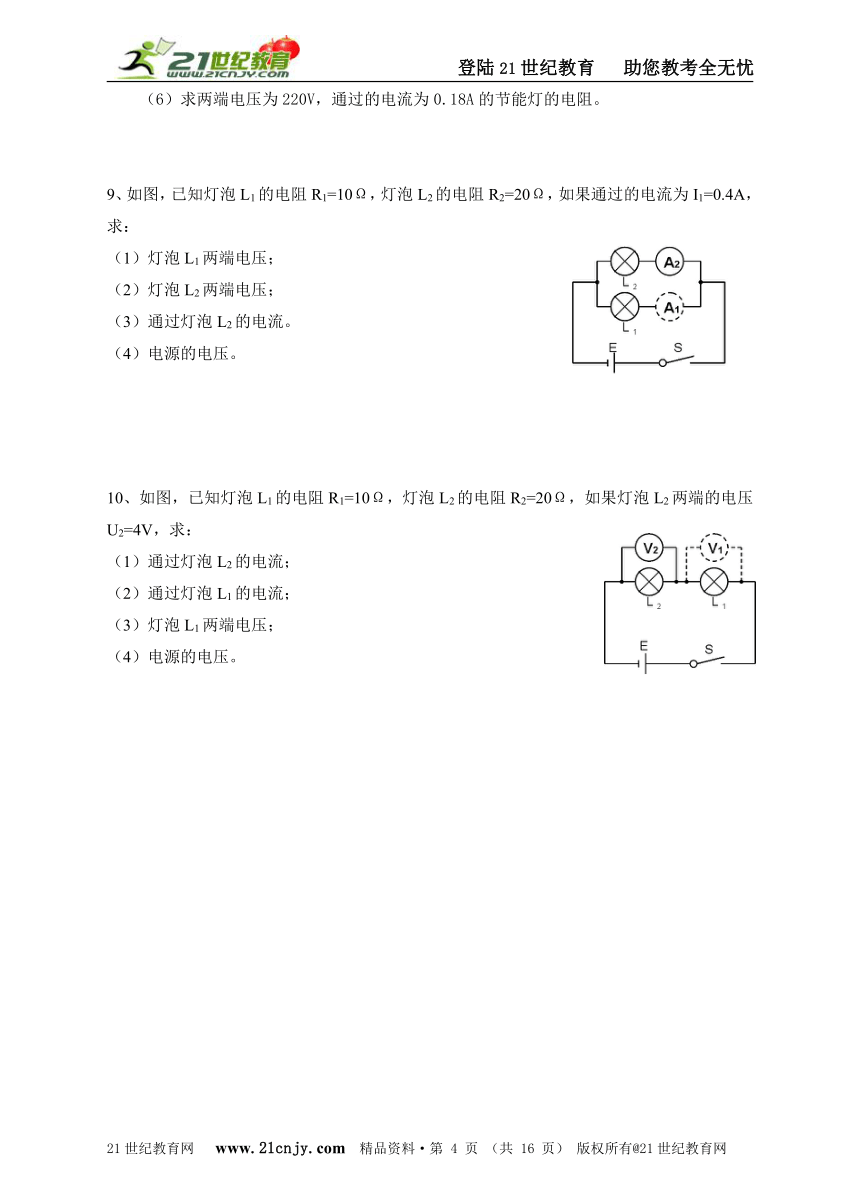

（6）求两端电压为220V，通过的电流为0.18A的节能灯的电阻。
9、如图，已知灯泡L1的电阻R1=10Ω，灯泡L2的电阻R2=20Ω，如果通过的电流为I1=0.4A，求：
（1）灯泡L1两端电压；
（2）灯泡L2两端电压；
（3）通过灯泡L2的电流。
（4）电源的电压。
10、如图，已知灯泡L1的电阻R1=10Ω，灯泡L2的电阻R2=20Ω，如果灯泡L2两端的电压U2=4V，求：
（1）通过灯泡L2的电流；
（2）通过灯泡L1的电流；
（3）灯泡L1两端电压；
（4）电源的电压。
岳阳市第十中学九年级物理
第六章 欧姆定律 同步达标练习（1）参考答案
一、1、电流表、电压表、滑动变阻器、定值电阻，电流，电压，控制变量。2、连线如图所示。3、电阻，正比。4、电压，反比。
5、右，电压，右，2。6、正，反，电压，
保护。7、电阻，滑动变阻器，电压。电压，
滑动变阻器，电压。
二、1、正比，反比，
，欧姆，欧姆。
2、电流，安（A），电压，伏（V），电阻，欧（Ω），统一。3、导体，同一，同一。4、比值，性质，无关。5、
6、电压U，电阻R，。（1）0.2.（2）0.8A。（3）0.6A。（4）0.45A。（5）2.3A。
7、电流I，电阻R，IR。（1）2.（2）1V。（3）10V。（4）220V。（5）220V。
8、电压U，电流I，。（1）8.3.（2）12.7Ω。（3）20Ω。（4）484Ω。（5）122Ω
（6）1222Ω.
9、（1）
（2）并联，U2= U1=4V。
（3）
（4）并联，U=U2= U1=4V。
10、（1）
（2）串联，I1= I2=0.2A。
（3）U1= I 1R1=0.2A×10Ω=2V。
（4）串联，U= U1 +U2=2V+4V=6V。
岳阳市第十中学九年级物理
第六章 欧姆定律 同步达标练习（2）伏安法测电阻
班姓名 2011-11-11
一、伏安法测电阻
1、用 测量电压，用 测量电流，用 求出电阻的方法叫做
法。
2、伏安法测电阻的原理 。需要测量的物理量是 和 。
3、要测量一个导体的电阻，需要的器材有 、 、 、
和开关、导线。
4、如果待测电阻约为10Ω左右，电源用三节干电池做电源，电流表选 量程，接 和 接线柱；电压表选 量程，接 和 接线柱；滑动变阻器向右移动时电阻变大。请按上述要求将下列器材连成实验电路。
5、在连接器材的过程中开关应 ；闭合开关前滑动变阻器的滑片应移到
端。
6、李敏同学闭合开关后，移动滑动变阻器记录电流表、电压表的读数如图甲、乙、丙所示。（1）请将读数填入表格中。
次数
电压U/V
电流I/A
电阻R/Ω
1
2
3
（2）依据欧姆定律变形公式R= 求出电阻值，填入上表中。
（3）依据算出平均阻值R= Ω。
7、测定电阻值时通常多次测量在求平均值，目的是 ，而测发光小灯泡的电阻的阻值相差较大，原因是灯泡的电阻随 的变化而变化。
8、在伏安法测电阻中用到了下图所示的电路，图中甲是 表，乙是 表，闭合开关后，移动滑动变阻器滑片后，两表的示数如图所示，测得的电流是 A，电压是 V，待测电阻约 Ω。
9、用伏安法测电阻的实验中，下列连接电路时需要注意的事项中说话错误的是（ ）
A.应使滑动变阻器的滑片位于阻值最大处。
B.应使电流表与待测电阻串联
C.应将开关断开
D.应将电压表与滑动变阻器并联。
二、 伏安法的应用—— 变式法测电阻
（一）讨论与交流：只用一只电压表测电阻
1、伏阻法：用串联等电流替代电流，将未知电阻与已知电阻串联。电路如下。

(1)如果已知电阻R0=10Ω,用上左图测量，电压表U0=2V, Ux=4V,则Rx= 。
(2)如果已知电阻R0=10Ω,用上右图测量，电压表U0=2V, U=12V,则Rx= 。
（二）讨论与交流：只用一只电流表测电阻
2、安阻法：用并联支路电压等效替电压。将未知电阻与已知电阻并联。电路如下。

(1)如果已知电阻R0=10Ω,用上左图测量，电流表I0=0.6A, Ix=0.4A,则Rx= 。
(2)如果已知电阻R0=10Ω,用上右图测量，电流表I开=0.4A, I闭=0.6A，则Rx= 。
（三）讨论与交流：只用一只电流表测电阻
替代法：用等效替代法，根据电压一定时，电流相等，所以需要将未知电阻与已知电阻箱并联。电流表和电阻箱（等效替代法）电路图。
（1）先把S置于a，读出电流值I；
（2）把S置于b，调节R0，使电流值为I；
（3）待测电阻Rx=R0。
拓展升华
3、在测灯泡的电阻的实验中，若待测灯泡的电阻为5Ω左右，滑动变阻器的规格为“10Ω 2A”，电流表为双量程（0～0.6A和0～3A），电压表为双量程（0～3V和0～15V），电压表由两节干电池串联组成，那么，在实验中，电流表应选的量程为 ，电压表应用的量程为 。
4、（2011年福州市）如图所示，几个同学在只有电流表或电压表时，利用一个已知阻值的电阻R0设计了四个测未知电阻Rx的电路，其中不可行的是（　 ）
5、李明同学用伏安法测电阻，电源用二节干电池，滑动变阻器向左移动时电阻变大。
（1）画出电路图
（2）将下列器材连成实验电路。
（3）在连接器材的过程中开关应 ；闭合开关前滑动变阻器的滑片应移到
端。
（4）移动滑动变阻器记录电流表、电压表的读数如图A、B、C所示。（1）请将读数填入表格中。
次数
电压U/V
电流I/A
电阻R/Ω
1
2
3
（5）依据欧姆定律变形公式R= 求出电阻值，填入上表中。
（6）待测电阻的平均阻值 。
岳阳市第十中学九年级物理
第六章 欧姆定律 同步达标练习（2）参考答案
一、1、电压表，电流表，欧姆定律，伏安。2、，电压，电流。3、电压表、电流表、滑动变阻器，待测电阻。4、0～0.6A，—，0.6，0～15V，—，15，实物连线如图所示。
5、断开，右端。6、（1）
次数
电压U/V
电流I/A
电阻R/Ω
1
1.5
0.14
10.7
2
2
0.2
10
3
2.5
0.24
10.4
（2）。（3）10.4 。
7、减小误差，温度。8、电压，电流，0.44 ，2.2 ，5 。9、D。
二、1、（1）20Ω。（2）50Ω。
2、（1）15Ω。（2）5Ω。
3、0～0.6A，0～3V。
4、C．
5、（1）电路图如图所示。
（2）实物连线如图所示。
（3）断开，左。
（4）
次数
电压U/V
电流I/A
电阻R/Ω
1
0.8
0.14
5.7
2
1.2
0.2
6.0
3
1.7
0.28
6.1
（5）。
（6）6.0Ω 。
岳阳市第十中学九年级物理
第六章 欧姆定律 同步达标练习（3）
等效电阻——电阻的串联与并联
班姓名 2011-11-14
1、如图1所示，电阻R1和R2 联，根据欧姆定律得：
U1= ，
U2= ，
U= ，
根据串联电路电流、电压特点得：
I1 I2 I，
U U1 U2
所以， = + ，
R= +
2、实验和理论都证明：串联电路的 等于 。如果两个电阻串联，R= 。
几个导体串联，相当于增加了导体的 ，等效电阻 各串联导体的电阻。
3、在图1中，电阻R1=10Ω，R2 =20Ω，U1=4V，求：
（1）总电阻R。
（2）电流I，I1 ，I2。
（3）电压U，U2。
解：（1）总电阻R= R1 +R2
=
（2）电流I1 ==
（3）电压U2= I2R2=
4、电阻R1=10Ω，R2 =20Ω串联接在6V的电源上，求：
（1）总电阻R。
（2）电流I，I1 ，I2。
（3）电压U1，U2。
解：（1）电阻：
（2）电流：
（3）电压：
5、电阻R1和R2 串联，R1：R2=2：3，电流I1：I2= ，电压U1：U2= 。
6、一个灯泡正常发光时的电压是2.5V，电流是0.3A，接在6V的电源上，需串联一个多大阻值的电阻？
解法一：
解法二：
7、在图2所示的电路中，定值电阻R1=10Ω，滑动变阻器R2 的最大阻值是50Ω，当滑片P在最左端时，电压表的示数是6V。求
（1）电源电压U，电流表示数。
（2）当电流表示数为0.3A时，电压表的示数，R2 接入电路中的电阻。
解：（1）当滑片P在最左端时，原电路等效于图3：
电源电压U=
电流表示数I==
（2）当电流表示数为0.3A，即电路中电流I=
电压表示数U1=
变阻器两端电压U2=
接入电路中电阻R2==
（3）要使电压表的示数增大，滑片P应向
端移动。P向左移动时电流表示数 。
8、如图4所示，电阻R1和R2 联，根据欧姆定律得：
I1= ，
I2= ，
I= ，
根据并联电路电流、电压特点得：
I I1 I2
U U1 U2
所以， = + ，
=
9、实验和理论都证明：并联电路的等效电阻的 等于各支路电阻 。
如果两个电阻并联，=
几个导体并联，相当于增加了导体的 ，等效电阻 各并联导体的电阻。
10、在图4中，电阻R1=4Ω，R2 =8Ω，U=12V，求：
（1）总电阻R。
（2）电流I，I1 ，I2。
（3）电压U1，U2。
解：（1）总电阻的倒数=
=
总电阻R=
（2）电流I1 ==
I2 ==
（3）电压U1=
11、电阻R1=10Ω，R2 =20Ω并联接在电源上，通过R1的电流为0.6A，求：
（1）总电阻R。
（2）电流I，I2。
（3）电压U、U1，U2。
解：（1）电阻：
（2）电流：
（3）电压：
12、电阻R1和R2 并联，R1：R2=2：3，电流I1：I2= ，电压U1：U2= 。
13、在图6中，R1=R2=R3=4Ω，接在6V的电源上，求通过R1的电流和R1两端的电压。
14、（2011年黑龙江）为了研究电子温控装置，将热敏电阻R1、定值电阻R2以及电压表和电流表连入如图所示电路，热敏电阻的阻值随温度的升高而减小。闭合开关后，当温度升高时，电压表和电流表的示数变化情况是（ ）
A．电流表和电压表示数均变小
B．电流表和电压表示数均变大
C．电流表示数变小,电压表示数变大
D．电流表示数变大,电压表示数变小
15、（2011年长沙市）如图8所示为李明同学设计电子身高测量仪电路图。其中定值电阻R1=6Ω，电源电压恒为4.5V，R2的规格为“15Ω0.5A”，电流表量程为0.6A，闭合S：
（1）当被测身高变矮时，电流表的示数 （选填“变大”、“变小”或“不变”）。
（2）当R2接入电路中的电阻为9Ω，电压表的示数是 V。
（3）为了保证电路中个元件安全工作，变阻器接入电路的阻值范围是 。
岳阳市第十中学九年级物理
第六章 欧姆定律 同步达标练习（3）参考答案
1、串联，I1 R1， I2R2；I R，=，=；=，+；I R， I1 R1， I2R2；R1，R2。2、等效电阻，各串联电阻之和。R1，R2。长度，大于。
3、解：（1）总电阻R= R1 +R2
=10Ω+20Ω=30Ω
（2）电流I1 ==
因为R1 与R2串联，所以I= I2 = I1 =0.4A 。
（3）电压U2= I2R2=0.4A×20Ω=8V，
U= U1+ U2=4V+8V=12V 。
4、解：（1）电阻：R= R1 +R2
=10Ω+20Ω=30Ω
（2）电流：I= 。
因为R1 与R2串联，所以I2 = I1 =I= 0.2A 。
（3）电压：U2= I2R2=0.2A×20Ω=4V，
U1=U —U2=6V—4V=2V 。
5、1:1 ，2:3 。
6、根据题意画出电路图，标出已知量的符号、数值，未知量的符号，如图所示。
解法一：U2=U—U1=6V—2.5V=3.5V 。
。
解法二： ，
，
R2=R—R1=20Ω—8. Ω3=11.7Ω。
7、解：（1）当滑片P在最左端时，原电路等效于图3：
电源电压U=6V。
电流表示数I==
（2）当电流表示数为0.3A，即电路中电流I=0.3A
电压表示数U1= I1 R1=0.3A×10Ω=3V 。
变阻器两端电压U2=U—U1=6V—3V=3V 。
接入电路中电阻R2=。
（3）要使电压表的示数增大，滑片P应向 左 端移动。P向左移动时电流表示数 变大 。
8、，， ；=，+；=，=； ，，；+。
9、倒数，倒数之和。
10、解：（1）电阻： ，所以R=
（2）电流：
I= I1+I2 = 3A+1.5A=4.5A 。
（3）电压：U1 = U2= U =12V。
11、解：（1）电阻： ，所以R=
（2）电压：U1 = I1 R1= 0.6A×10Ω=6V。
U2= U =U1 = 6V。
（3）电流：
I= I1+I2 = 0.6A+0.3A=0.9A 。
12、3:2 ，1:1 。
13、解：R2和 R3并联，等效电阻
，所以R23=2Ω.
R1和R23串联，等效电阻R123= R1+ R23=4Ω+2Ω=6Ω。
通过R1的电流I=
R1两端电压U1= I1 R1 =1A×4Ω=4V。
14、B．15、变大，2.7，3Ω--13Ω。
