18.3《测量小灯泡的电功率》 — 人教版九年级物理全册练习题(word版 带答案)

第3节
测量小灯泡的电功率

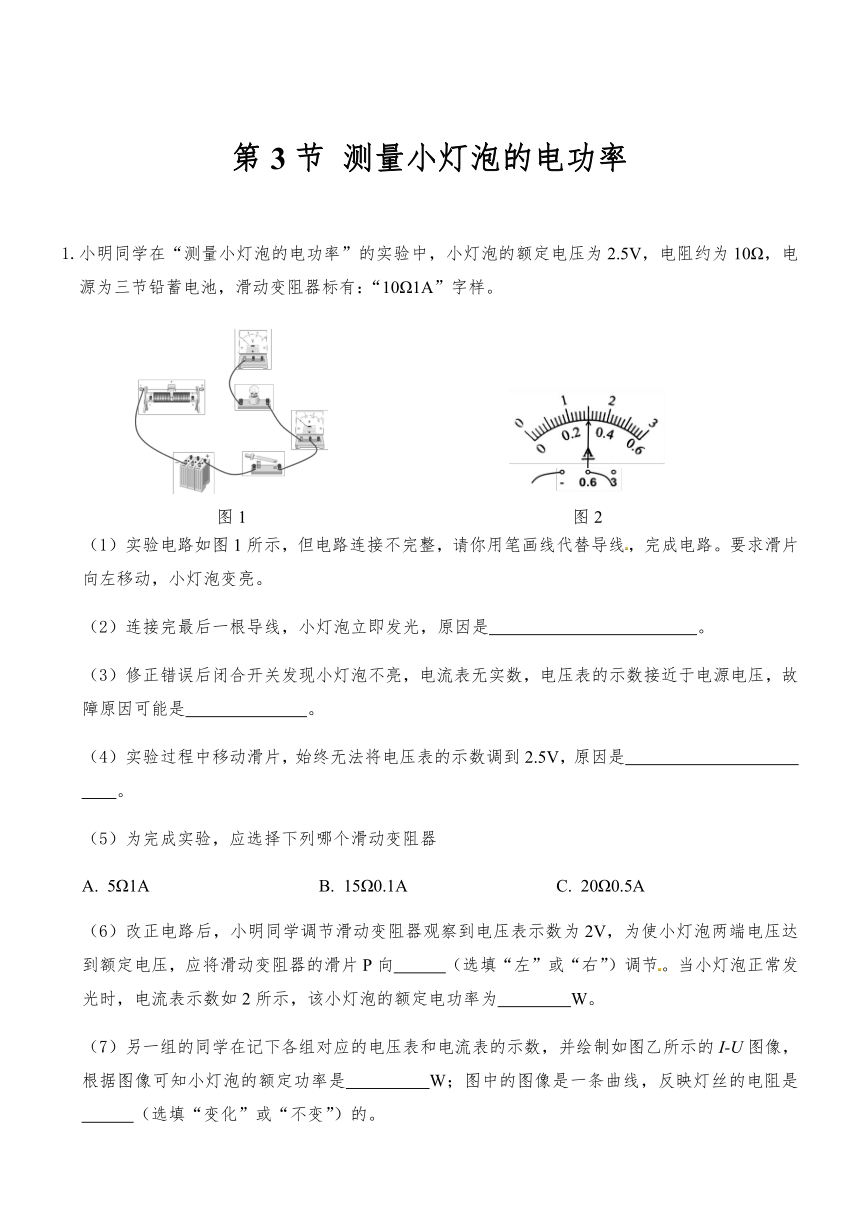

小明同学在“测量小灯泡的电功率”的实验中，小灯泡的额定电压为2.5V，电阻约为10Ω，电源为三节铅蓄电池，滑动变阻器标有：“10Ω1A”字样。
图1
图2
实验电路如图1所示，但电路连接不完整，请你用笔画线代替导线，完成电路。要求滑片向左移动，小灯泡变亮。
连接完最后一根导线，小灯泡立即发光，原因是
连接电路时开关未断开
。
修正错误后闭合开关发现小灯泡不亮，电流表无实数，电压表的示数接近于电源电压，故障原因可能是
小灯泡断路
。
实验过程中移动滑片，始终无法将电压表的示数调到2.5V，原因是
变阻器的最大阻值太小
。
为完成实验，应选择下列哪个滑动变阻器
5Ω1A
15Ω0.1A
20Ω0.5A
改正电路后，小明同学调节滑动变阻器观察到电压表示数为2V，为使小灯泡两端电压达到额定电压，应将滑动变阻器的滑片P向
左
（选填“左”或“右”）调节。当小灯泡正常发光时，电流表示数如2所示，该小灯泡的额定电功率为
0.75
W。
另一组的同学在记下各组对应的电压表和电流表的示数，并绘制如图乙所示的I-U图像，根据图像可知小灯泡的额定功率是
0.625
W；图中的图像是一条曲线，反映灯丝的电阻是
变化
（选填“变化”或“不变”）的。
用该实验装置还能完成的实验有
测量小灯泡的电阻
。
小红也做了同样的实验,并将实验数据记录在下表中。分析表中数据,指出小红在实验中存在的问题是
未计算小灯泡的功率、未观察小灯泡的亮度
。
实验次数
1
2
3
电压/V
0.5
1.5
2.5
电流/A
0.40
0.28
0.12

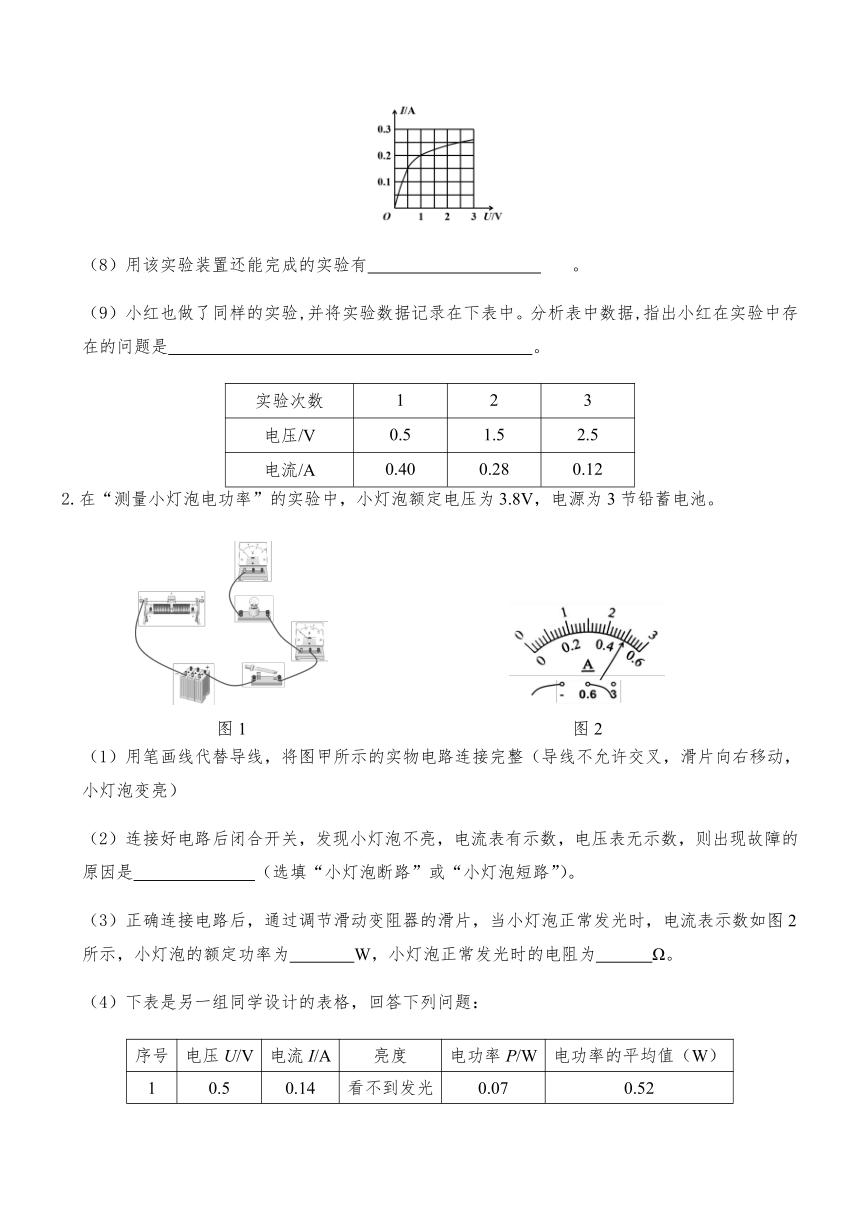

在“测量小灯泡电功率”的实验中，小灯泡额定电压为3.8V，电源为3节铅蓄电池。
图1
图2
用笔画线代替导线，将图甲所示的实物电路连接完整（导线不允许交叉，滑片向右移动，小灯泡变亮）
连接好电路后闭合开关，发现小灯泡不亮，电流表有示数，电压表无示数，则出现故障的原因是
小灯泡短路
（选填“小灯泡断路”或“小灯泡短路”）。
正确连接电路后，通过调节滑动变阻器的滑片，当小灯泡正常发光时，电流表示数如图2所示，小灯泡的额定功率为
1.9
W，小灯泡正常发光时的电阻为
7.6
Ω。
下表是另一组同学设计的表格，回答下列问题：
序号
电压U/V
电流I/A
亮度
电功率P/W
电功率的平均值（W）
1
0.5
0.14
看不到发光
0.07
0.52
2
1.40
0.25
较暗
0.35
3
2.50
0.30
较亮
0.75
4
2.80
0.32
很亮
0.90
第1次实验看不到灯泡发光，电路是否断路？
否
(选填“是”、“否”)，判断有据是：
电流表有示数
。
请对该表格做出评价。
小灯泡的电功率不是一个定值，求平均值无意义
。
有的同学认为把小灯泡换成定值电阻，该实验可以用来探究导体中的电流与电压的关系”，你认为这种说法
合理
（选填“合理”或“不合理”）。
如下图是某个小组的同学根据实验数据画出的I-U图象，根据图象可判断小灯泡的电阻逐渐
增大
（选填“增大”或“减小”），原因是
灯丝的电阻随温度升高而增大
。
略
连接电路时开关未断开
小灯泡断路
变阻器的最大阻值太小
C
左0.75
0.625、变化
测量小灯泡的电阻
未计算小灯泡的功率、未观察小灯泡的亮度
略
小灯泡短路
1.9、7.6
否、电流表有示数、小灯泡的电功率不是一个定值，求平均值无意义
合理
增大、灯丝的电阻随温度升高而增大
