2020年人教版物理九年级全一册学案 第15章第3节《串联和并联》 (含答案)

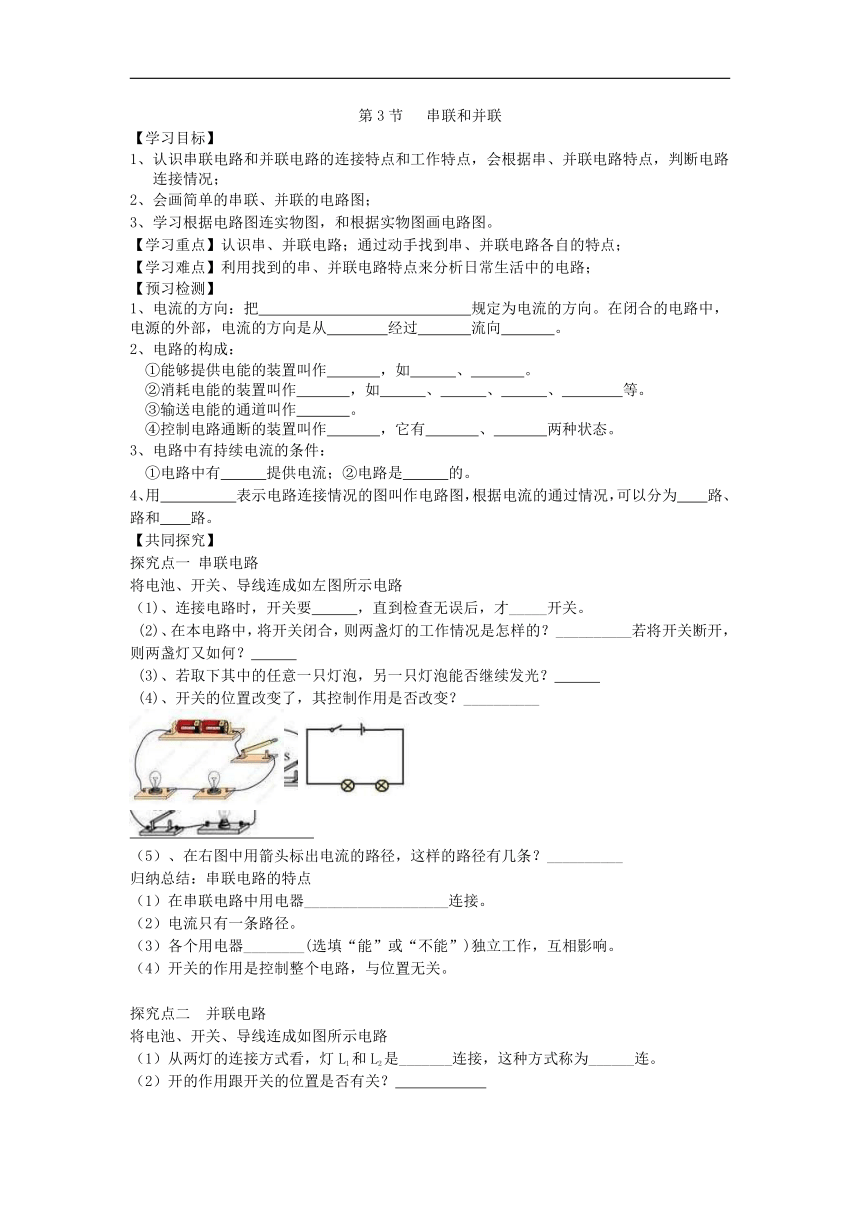

第3节
串联和并联
【学习目标】
认识串联电路和并联电路的连接特点和工作特点，会根据串、并联电路特点，判断电路
连接情况；
2、会画简单的串联、并联的电路图；
3、学习根据电路图连实物图，和根据实物图画电路图。
【学习重点】认识串、并联电路；通过动手找到串、并联电路各自的特点；
【学习难点】利用找到的串、并联电路特点来分析日常生活中的电路；
【预习检测】
电流的方向：把
规定为电流的方向。在闭合的电路中，电源的外部，电流的方向是从
经过
流向
。
2、电路的构成：
①能够提供电能的装置叫作
，如
、
。
②消耗电能的装置叫作
，如
、
、
、
等。
③输送电能的通道叫作
。
④控制电路通断的装置叫作
，它有
、
两种状态。
3、电路中有持续电流的条件：
①电路中有
提供电流；②电路是
的。
4、用
表示电路连接情况的图叫作电路图，根据电流的通过情况，可以分为
路、
路和
路。
【共同探究】
探究点一
串联电路
将电池、开关、导线连成如左图所示电路
（1)、连接电路时，开关要
，直到检查无误后，才_____开关。　
(2)、在本电路中，将开关闭合，则两盏灯的工作情况是怎样的？__________若将开关断开，
则两盏灯又如何？
(3)、若取下其中的任意一只灯泡，另一只灯泡能否继续发光？
　　
(4)、开关的位置改变了，其控制作用是否改变？__________
（5）、在右图中用箭头标出电流的路径，这样的路径有几条？__________
归纳总结：串联电路的特点
（1）在串联电路中用电器___________________连接。
（2）电流只有一条路径。
（3）各个用电器________(选填“能”或“不能”)独立工作，互相影响。
（4）开关的作用是控制整个电路，与位置无关。
探究点二
并联电路
将电池、开关、导线连成如图所示电路
（1）从两灯的连接方式看，灯L1和L2是_______连接，这种方式称为______连。
（2）开的作用跟开关的位置是否有关？
　　
（3）在下图中标出电流的方向。
归纳总结：并联电路的特点
（1）用电器的两端分别连在一起的电路，是并联电路。
（2）电流有多条路径，有干路、支路之分。
（3）各个用电器______(选填“能”或“不能”)独立工作，互不影响。
（4）干路开关_______整个电路的用电器，支路开关只________本支路的用电器。
典例
请根据右边的电路图把左边的元件连接起来.
探究点三
生活中的电路
⑴节日的夜晚，路边映衬小树的一串串小彩灯有些是
联的。
⑵教室里的几盏日光灯是______联的。
⑶马路上排成一行的路灯是______联的。
⑷房间里的电灯与它的开关是
联的，房间里的电灯与电视机
是
联的
探究点四
判断电路是串联还是并联的方法：
1、电流法
2、定义判断法
3、电路通断法
课堂小练
一、选择题
飞机黑匣子的电路等效为两部分，一部分为信号发射电路，可用等效电阻R1表示，用开关S1控制，30天后自动断开，R1停止工作；另一部分为信息储存电路，可用等效电阻R2，用开关S2控制，能持续工作6年，如图所示.关于黑匣子的等效电路中正确的是（
）
A.
B.
C.
D.

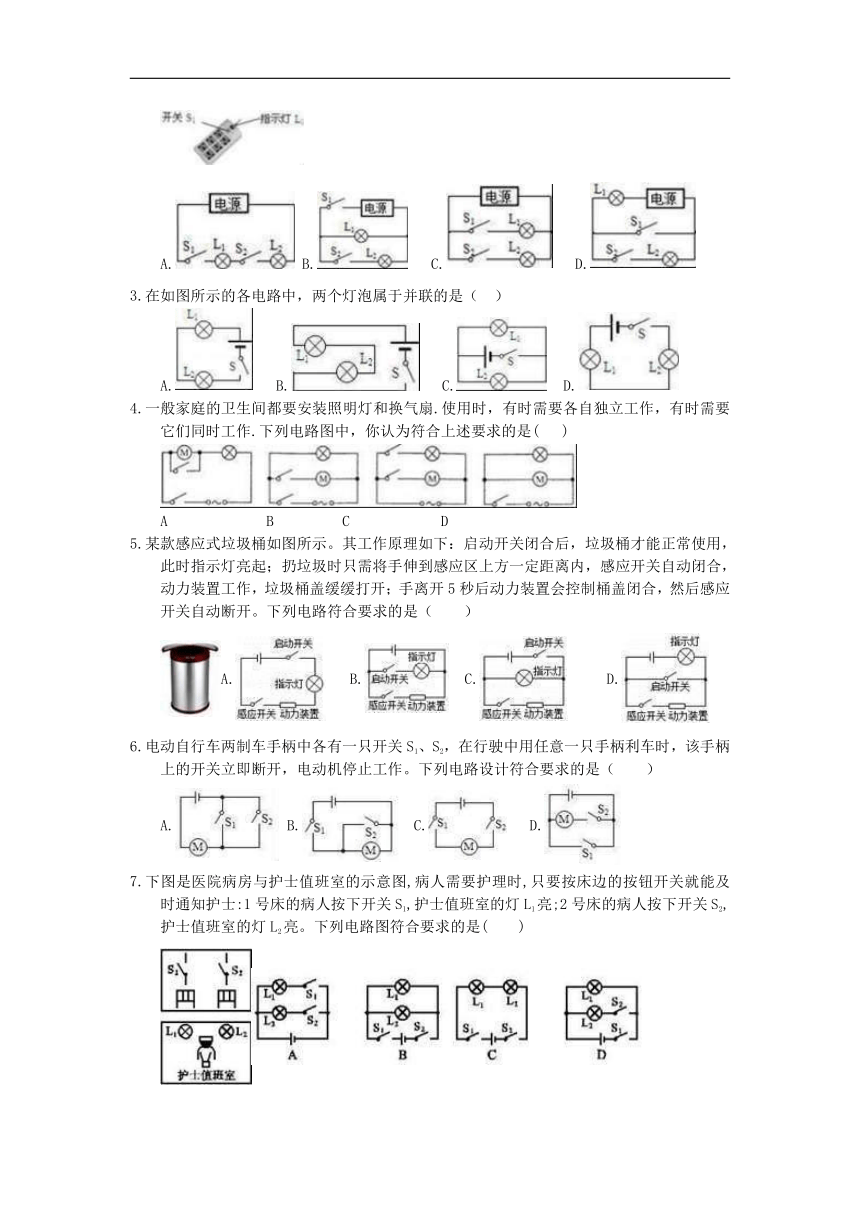

小强把台灯的插头插在如图所示的插座上，插座上有一个开关S1和一个指示灯L1（相当于电阻很大的灯泡）.台灯开关和灯泡用S2、L2表示.当只闭合S2时，台灯不发光，当闭合S1时，指示灯发光，再闭合S2时，台灯发光；如果指示灯损坏，S1和S2时都闭合，台灯也能发光，如图中设计的电路符合要求的是（
）
A.
B.
C.
D.
在如图所示的各电路中，两个灯泡属于并联的是（
）
A.
B.
C.
D.
一般家庭的卫生间都要安装照明灯和换气扇.使用时，有时需要各自独立工作，有时需要它们同时工作.下列电路图中，你认为符合上述要求的是(
)
A
B
C
D
某款感应式垃圾桶如图所示。其工作原理如下：启动开关闭合后，垃圾桶才能正常使用，此时指示灯亮起；扔垃圾时只需将手伸到感应区上方一定距离内，感应开关自动闭合，动力装置工作，垃圾桶盖缓缓打开；手离开5秒后动力装置会控制桶盖闭合，然后感应开关自动断开。下列电路符合要求的是（　　）
A.?
B.?C.??
D.
电动自行车两制车手柄中各有一只开关S1、S2，在行驶中用任意一只手柄利车时，该手柄上的开关立即断开，电动机停止工作。下列电路设计符合要求的是（　　）
A.
B.
C.?
D.
下图是医院病房与护士值班室的示意图,病人需要护理时,只要按床边的按钮开关就能及时通知护士:1号床的病人按下开关S1,护士值班室的灯L1亮;2号床的病人按下开关S2,护士值班室的灯L2亮。下列电路图符合要求的是(　　)

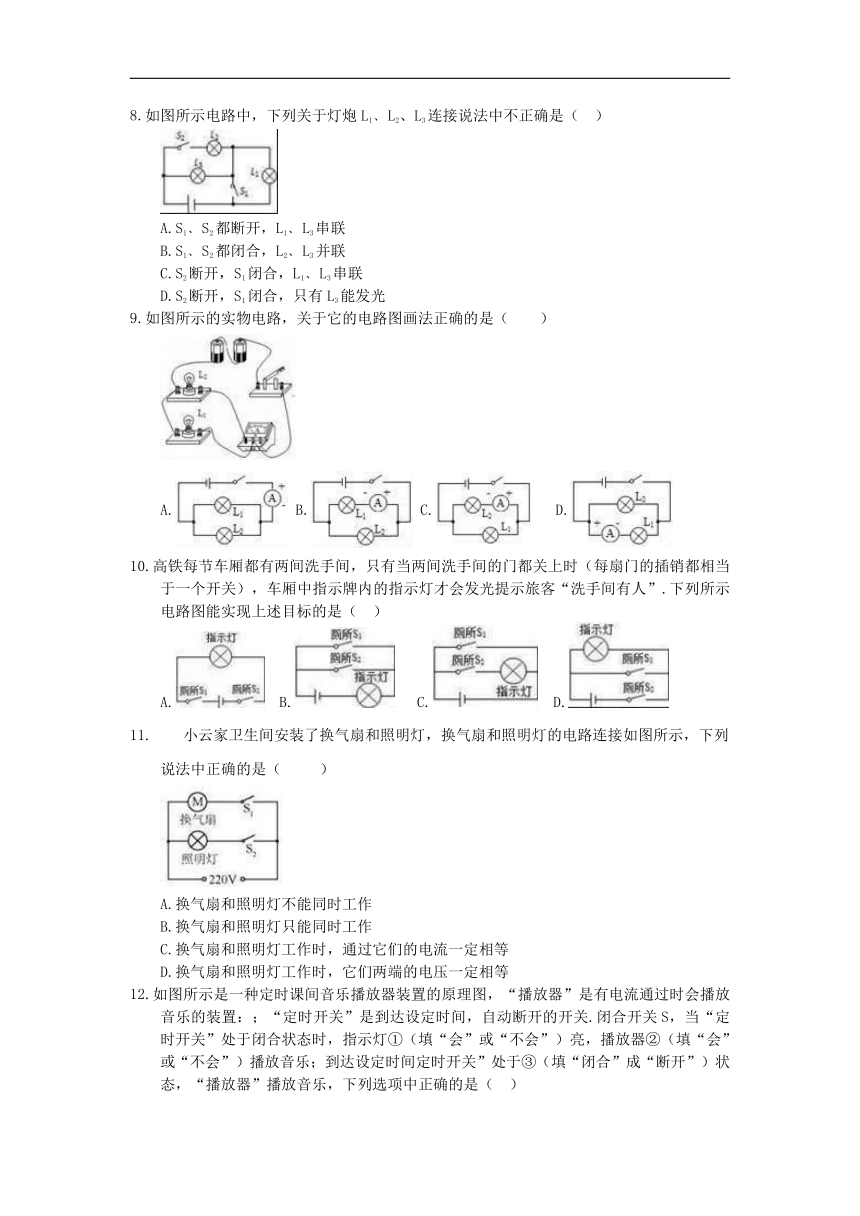

如图所示电路中，下列关于灯炮L1﹑L2、L3连接说法中不正确是（
）
A.S1﹑S2都断开，L1﹑L3串联
B.S1﹑S2都闭合，L2﹑L3并联
C.S2断开，S1闭合，L1﹑L3串联
D.S2断开，S1闭合，只有L3能发光
如图所示的实物电路，关于它的电路图画法正确的是（　　）
A.
B.
C.?
D.
高铁每节车厢都有两间洗手间，只有当两间洗手间的门都关上时（每扇门的插销都相当于一个开关），车厢中指示牌内的指示灯才会发光提示旅客“洗手间有人”.下列所示电路图能实现上述目标的是（
）
A.
B.
C.
D.
小云家卫生间安装了换气扇和照明灯，换气扇和照明灯的电路连接如图所示，下列说法中正确的是（
）
A.换气扇和照明灯不能同时工作
B.换气扇和照明灯只能同时工作
C.换气扇和照明灯工作时，通过它们的电流一定相等
D.换气扇和照明灯工作时，它们两端的电压一定相等
如图所示是一种定时课间音乐播放器装置的原理图，“播放器”是有电流通过时会播放音乐的装置：；“定时开关”是到达设定时间，自动断开的开关.闭合开关S，当“定时开关”处于闭合状态时，指示灯①（填“会”或“不会”）亮，播放器②（填“会”或“不会”）播放音乐；到达设定时间定时开关”处于③（填“闭合”成“断开”）状态，“播放器”播放音乐，下列选项中正确的是（
）
A.①会
②不会③断开
B.①不会②会③闭合
C.①不会②会③断开
D.①会
②不会③闭合
二、填空题
如图所示的电路中，要使两灯串联，应闭合开关
；要使两灯并联，应闭合开关
；为使电路安全，绝不能同时闭合开关
。
如图所示电路中
(1)若使L1、L2串联，则应闭合________，断开______；
(2)若使L1、L2并联，则应闭合________，断开______；
(3)如果只闭合S1而断开S2、S3，则灯______亮；
(4)同时闭合开关______和______是不允许的。
如图所示，只闭合S1，电阻R1R2组成
电路，断开S1闭合S2S3，电阻R1R2组成
电路，同时闭合S1S3，电路会形成
.
三、作图题
有人发明了“感应照孔门把手”只有在夜间且有人摸门把手时，锁孔旁的灯才亮，从而方使夜间开锁，它利用感应开关S1（有人摸门把手时，S1闭合；无人摸门把手，S1断开）以及光敏开关S2（天暗时S2闭合，天亮时S2断开）控制电路，达到目的.请根据上述描述，完成电路连接。
根据电路图连接实物图。
如图甲所示的电路图,用笔画线代替导线把图乙所示的实物连接起来.
参考答案
答案为：B
答案为：B
答案为：C
答案为：C
答案为：C。
解析：启动开关闭合后，垃圾桶才能正常使用，此时指示灯亮起；扔垃圾时只需将手伸到感应区上方一定距离内，感应开关自动闭合，动力装置工作，垃圾桶盖缓缓打开，这表明灯泡和动力装置能各自独立工作，并联在电路中，启动开关接在干路中，控制整个电路；感应开关控制动力装置，串联在一条支路中，故C符合题意。
答案为：C
解析：根据题意知道，任一只手柄刹车时，该手柄上的开关立即断开，电动机停止工作，说明两开关相互影响、不能独立工作，所以两开关应串联接在电路中，比较可知C符合题意，ABD不符合题意。
故选C。
答案为：A；
解析：既然两灯互不影响,独立工作,所以两灯是并联的;每个开关都是单独控制某一特定的灯,都不能控制所有灯,因此每个开关都在控制的灯所在的支路上。
答案为：C
答案为：C
解析：由实物图可知，两灯泡并联，电流表测量灯泡L2支路的电流；开关在干路上；
A、此图中两灯泡并联，电流表在干路上，故A不符合题意。
B、此图中两灯泡是并联的，电流表测量灯泡L1支路的电流，电流表正负接线柱连接正确，开关在干路上；故B不符合题意；
C、此图中两灯泡是并联的，电流表测量灯泡L2支路的电流，电流表正负接线柱连接正确，开关在干路上；故C符合题意；
D、此图中两灯泡是并联的，电流表测量灯泡L1支路的电流，但电流表正负接线柱连接错误，开关在干路上；故D不符合题意；故选：C。
答案为：A
答案为：D
解析：
AB、两电器并联并且都有单独开关控制，则通过电键的控制两用电器可以单独工作，也可以同时工作，故AB错误；
C、由于两电器功率不同，则电流不一定相同；故C错误；
D、由并联电路的特点可知工作时两端的电压一定相等，故D正确.
故选D.
答案为：A
答案为：S3
S1、S2
S1、S3
答案为：
（1)如图所示
(2)滑动变阻器的滑片移到阻值最大一端
(3)电阻处出现断路
(4)
①变大
②在更换电阻之前没有断开开关
(5)当电(压不变时，电流与电阻成反比
答案为：并联，短路.
下图所示：
下图所示：
如图所示：
