人教版 九年全一册 19.2 家庭电路中电流过大的原因 同步练习（带答案）

家庭电路中电流过大的原因同步练习
一、单选题
小刚同学寒假在家看电视，为了取暖，便将一个电取暖器拿出来，他将插头插入插座时，听到“叭”的一声，同时从插座中冒出一股黑烟，电视机和电灯都熄灭了，其原因是
A.
电视机烧坏了
B.
短路引起空气开关断开
C.
电暖器烧坏了
D.
灯丝烧断
关于家庭电路，下列说法中正确的是
A.
我国家庭电路的电压是36V
B.
在家庭电路中，各用电器之间是并联关系
C.
控制电灯的开关应与电灯并联
D.
可以用铜丝代替保险丝
如图是某家庭电路，闭合开关、，?灯发光，?灯不发光。用试电笔分别接触c、d?两点，氖管都发光。若电路中只有一处故障，则
A.
短路
B.
bc间断路
C.
断路
D.
ad间断路
关于家庭电路，下列说法中正确的是
A.
在家庭电路中，同时工作的用电器越多，总电阻越大
B.
家庭电路中总电流过大，保险丝熔断，一定是由于电路中用电器过多，实际功率过大引起的
C.
用电器使用三线插头，是为了防止漏电而采取的保护措施
D.
保险丝一般选用电阻比较小，熔点比较低的合金制作而成

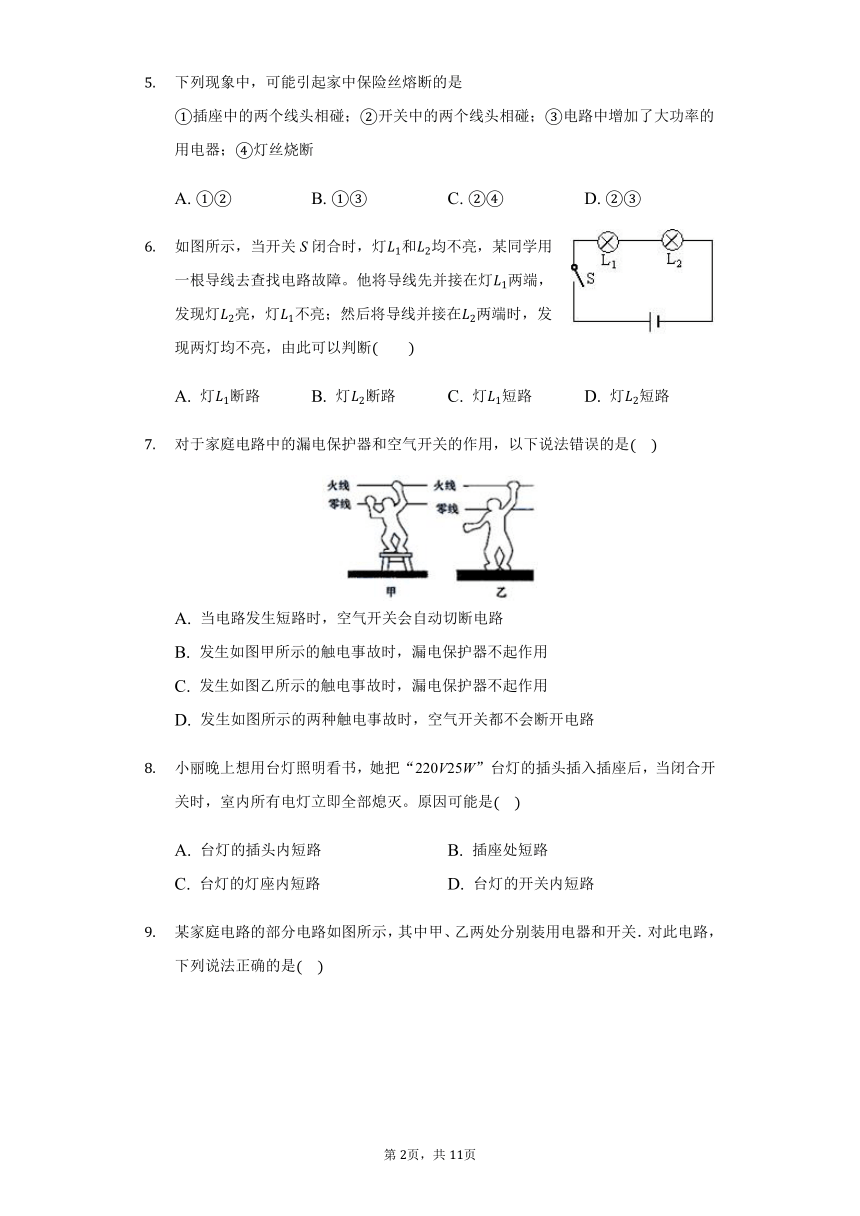

下列现象中，可能引起家中保险丝熔断的是
插座中的两个线头相碰；开关中的两个线头相碰；电路中增加了大功率的用电器；灯丝烧断
A.
B.
C.
D.
如图所示，当开关S闭合时，灯和均不亮，某同学用一根导线去查找电路故障。他将导线先并接在灯两端，发现灯亮，灯不亮；然后将导线并接在两端时，发现两灯均不亮，由此可以判断??????
A.
灯断路
B.
灯断路
C.
灯短路
D.
灯短路
对于家庭电路中的漏电保护器和空气开关的作用，以下说法错误的是
A.
当电路发生短路时，空气开关会自动切断电路
B.
发生如图甲所示的触电事故时，漏电保护器不起作用
C.
发生如图乙所示的触电事故时，漏电保护器不起作用
D.
发生如图所示的两种触电事故时，空气开关都不会断开电路
小丽晚上想用台灯照明看书，她把“220V25W”台灯的插头插入插座后，当闭合开关时，室内所有电灯立即全部熄灭。原因可能是
A.
台灯的插头内短路
B.
插座处短路
C.
台灯的灯座内短路
D.
台灯的开关内短路

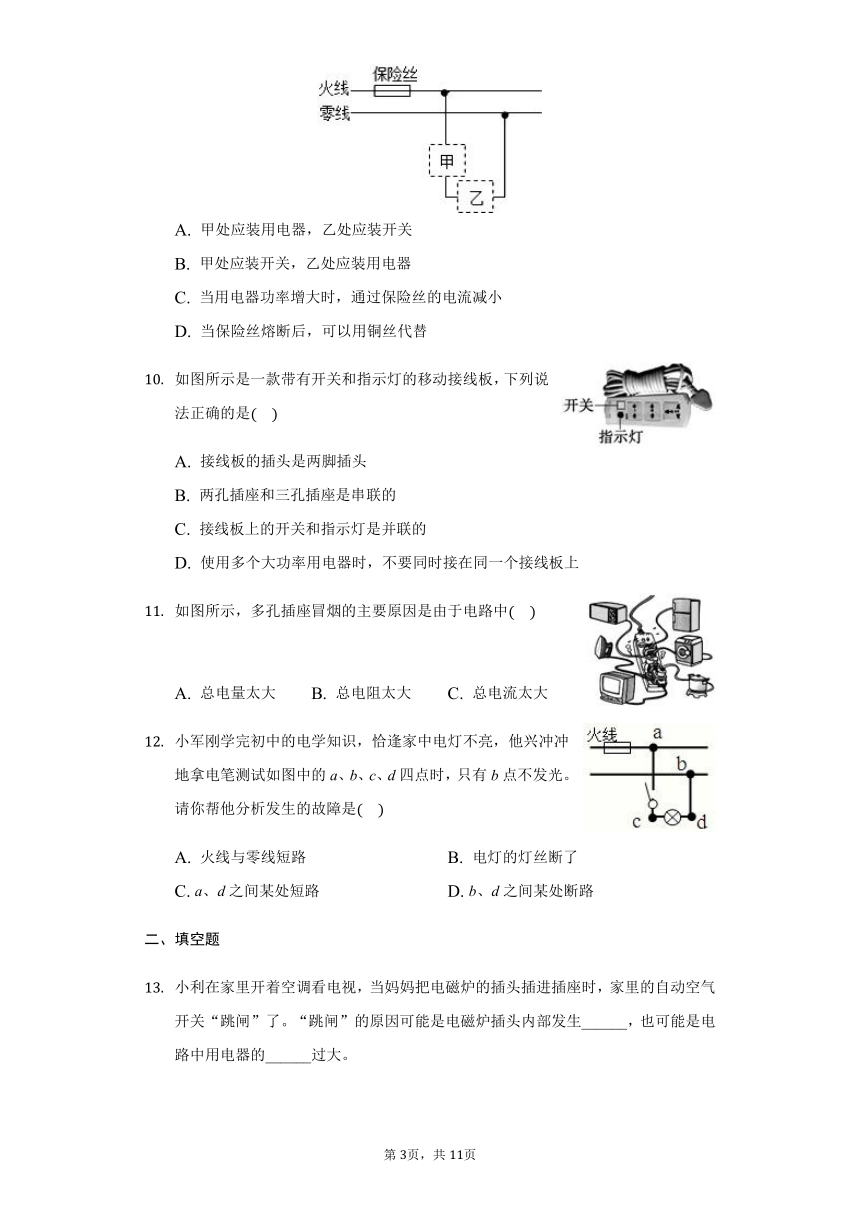

某家庭电路的部分电路如图所示，其中甲、乙两处分别装用电器和开关．对此电路，下列说法正确的是
A.
甲处应装用电器，乙处应装开关
B.
甲处应装开关，乙处应装用电器
C.
当用电器功率增大时，通过保险丝的电流减小
D.
当保险丝熔断后，可以用铜丝代替
如图所示是一款带有开关和指示灯的移动接线板，下列说法正确的是
A.
接线板的插头是两脚插头
B.
两孔插座和三孔插座是串联的
C.
接线板上的开关和指示灯是并联的
D.
使用多个大功率用电器时，不要同时接在同一个接线板上
如图所示，多孔插座冒烟的主要原因是由于电路中
A.
总电量太大
B.
总电阻太大
C.
总电流太大
D.
总电压太高
小军刚学完初中的电学知识，恰逢家中电灯不亮，他兴冲冲地拿电笔测试如图中的a、b、c、d四点时，只有b点不发光。请你帮他分析发生的故障是
A.
火线与零线短路
B.
电灯的灯丝断了
C.
a、d之间某处短路
D.
b、d之间某处断路
二、填空题
小利在家里开着空调看电视，当妈妈把电磁炉的插头插进插座时，家里的自动空气开关“跳闸”了。“跳闸”的原因可能是电磁炉插头内部发生______，也可能是电路中用电器的______过大。

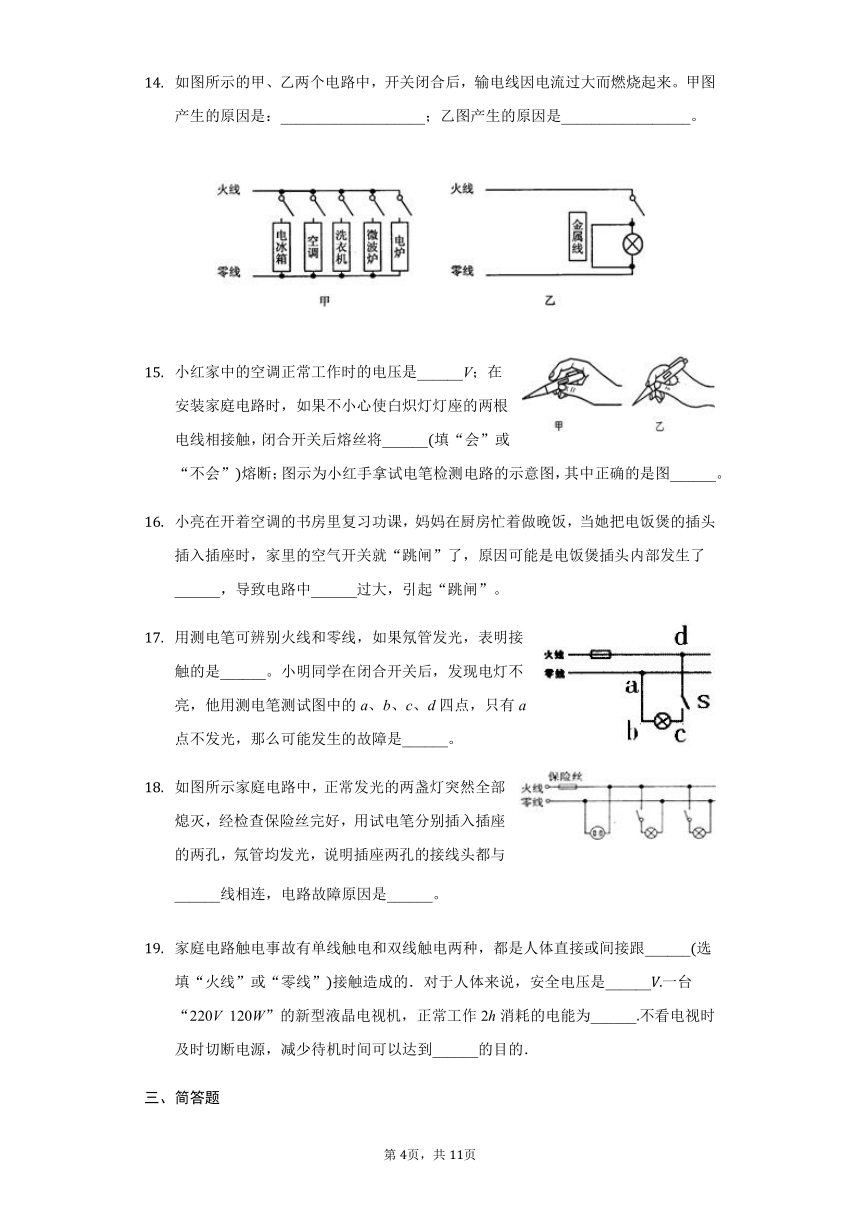

如图所示的甲、乙两个电路中，开关闭合后，输电线因电流过大而燃烧起来。甲图产生的原因是：___________________；乙图产生的原因是_________________。
小红家中的空调正常工作时的电压是______V；在安装家庭电路时，如果不小心使白炽灯灯座的两根电线相接触，闭合开关后熔丝将______填“会”或“不会”熔断；图示为小红手拿试电笔检测电路的示意图，其中正确的是图______。
小亮在开着空调的书房里复习功课，妈妈在厨房忙着做晚饭，当她把电饭煲的插头插入插座时，家里的空气开关就“跳闸”了，原因可能是电饭煲插头内部发生了______，导致电路中______过大，引起“跳闸”。
用测电笔可辨别火线和零线，如果氖管发光，表明接触的是______。小明同学在闭合开关后，发现电灯不亮，他用测电笔测试图中的a、b、c、d四点，只有a点不发光，那么可能发生的故障是______。
如图所示家庭电路中，正常发光的两盏灯突然全部熄灭，经检查保险丝完好，用试电笔分别插入插座的两孔，氖管均发光，说明插座两孔的接线头都与______线相连，电路故障原因是______。
家庭电路触电事故有单线触电和双线触电两种，都是人体直接或间接跟______选填“火线”或“零线”接触造成的．对于人体来说，安全电压是______一台“220V??120W”的新型液晶电视机，正常工作2h消耗的电能为______不看电视时及时切断电源，减少待机时间可以达到______的目的．
三、简答题

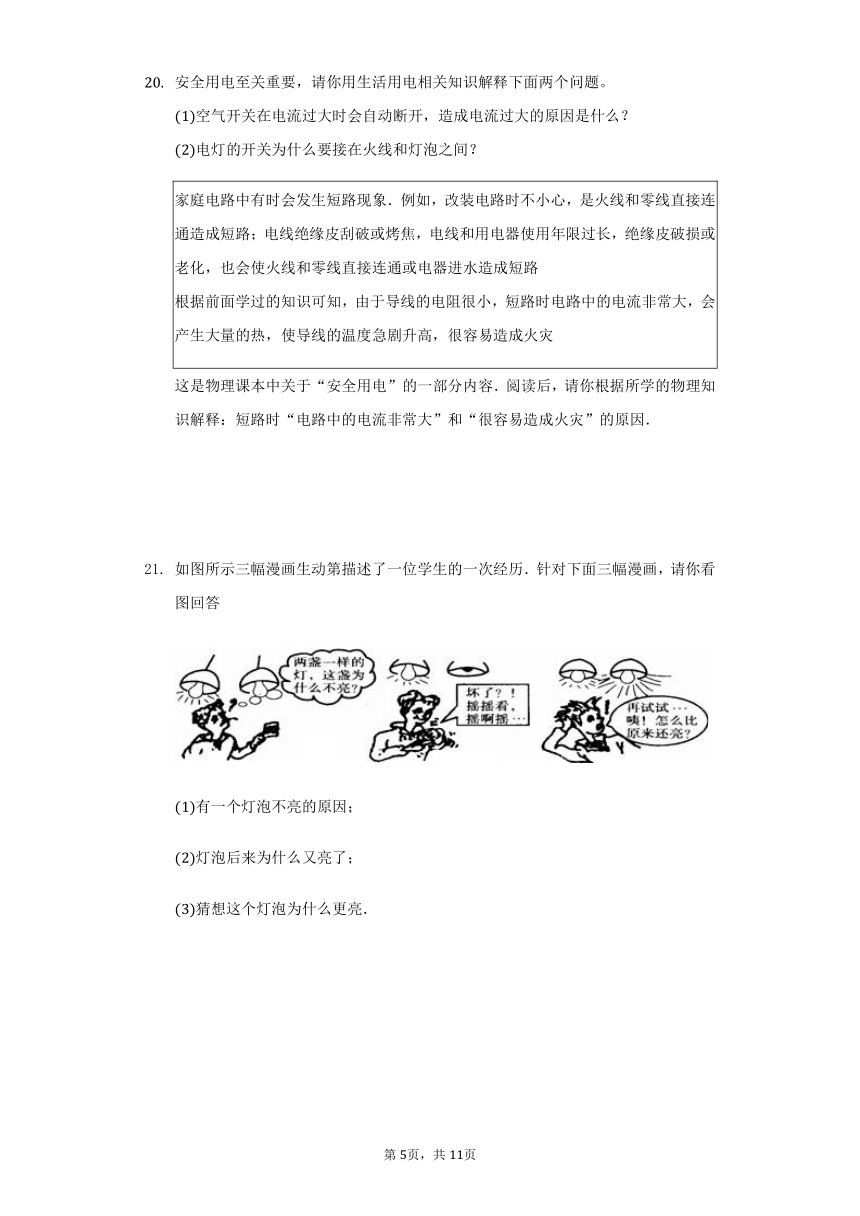

安全用电至关重要，请你用生活用电相关知识解释下面两个问题。
空气开关在电流过大时会自动断开，造成电流过大的原因是什么？
电灯的开关为什么要接在火线和灯泡之间？
家庭电路中有时会发生短路现象．例如，改装电路时不小心，是火线和零线直接连通造成短路；电线绝缘皮刮破或烤焦，电线和用电器使用年限过长，绝缘皮破损或老化，也会使火线和零线直接连通或电器进水造成短路
根据前面学过的知识可知，由于导线的电阻很小，短路时电路中的电流非常大，会产生大量的热，使导线的温度急剧升高，很容易造成火灾
这是物理课本中关于“安全用电”的一部分内容．阅读后，请你根据所学的物理知识解释：短路时“电路中的电流非常大”和“很容易造成火灾”的原因．
如图所示三幅漫画生动第描述了一位学生的一次经历．针对下面三幅漫画，请你看图回答
有一个灯泡不亮的原因；
灯泡后来为什么又亮了；
猜想这个灯泡为什么更亮．
答案和解析
1.【答案】B
【解答】
家庭电路中各用电器之间是并联电路，各支路间互不影响，因此当将插头插入插座中时，听到“叭”的一声。同时从插座中冒出一股黑烟，虽然电视机和电灯也都熄灭了，但它们并没有损坏，因此选项
ACD都不正确；
当他将插头插入插座中时，听到“叭”的一声，可能是引起短路造成的，短路时，电路中电流过大，会导致空气开关跳闸自动切断电路，所以选项B正确。
故选B。
2.【答案】B
【解析】解：A、我国家庭电路电压是不符合题意。
B、家庭电路在各家用电器之间是并联的。符合题意。
C、控制电灯的开关和灯泡之间是串联的。不符合题意。
D、千万不能用铜丝代替保险丝。不符合题意。
3.【答案】B
【解答】
闭合开关、，?灯发光，?灯不发光，并且用试电笔分别接触c、d?两点，氖管都发光，说明?灯的线路正常，而c点与火线相连，因此故障为bc间发生断路时，c点通过?灯与火线相连。
故选B。
4.【答案】C
【解析】解：
A、在导体长度和材料一定时，横截面积越大，电阻越小；家庭电路中用电器都是并联的，同时工作的用电器越多，相当于增大了导体的横截面积，所以总电阻越小，故A说法错误。
B、保险丝熔断是因为电路中电流过大，电流过大可能是短路或总功率过大造成的，故B说法错误。
C、用电器使用三线插头，三孔插座上面的孔接地线，在用电器漏电时，人接触用电器，地线可以把人短路避免触电事故发生，故C说法正确。
D、保险丝一般选择电阻大，熔点低的铅锑合金制成的，故D说法错误。
故选：C。
5.【答案】B
【解析】解：插座中的两个线头相碰，会引起电路短路，导致家中保险丝熔断；
开关中的两个线头相碰，会使得开关失去控制作用，但不会引起电路中短路或总功率过大，不会导致家中保险丝熔断。
电路中增加了大功率的用电器，会使电路总功率过大，据公式可知，此时会导致家中保险丝熔断。
灯丝烧断，即相当于断路，故不会使得电路中的电流过大，故保险丝不会熔断。
6.【答案】A
【解答】
A.将导线并接在两端时，被短路，这时灯仍不亮，说明灯断路，A项符合题意；
B.将导线并接在两端时，被短路，但灯亮，说明没有断路，B项不符合题意；
由S闭合时，灯、均不亮的现象可判断此电路中没有电流流经灯、，因此电路中有断开的地方，CD项不符合题意。
故选A。
7.【答案】C
【解析】解：A、当电路发生短路时，空气开关会自动切断电路，起到保护作用，故A说法正确；
B、这种现象电流会从人的右手边到左手边回到零线。相当于人是一个负载。不存在漏电，所以漏电保护器不会起作用。另外这种触电方式由于电流流经了心脏，是很危险的，会造成人体的触电事故；故B说法正确；
C、电流直接由人体流入大地，造成电路电流过大，且火线与零线的电流不平衡，漏电保护器会自动断开，起到保护作用，人体会发生触电事故；故C说法错误；
D、甲、乙两种触电发生，都不会使电路中的电流过大，所以两种情况的触电，空气开关都不起作用；故D说法正确。
8.【答案】C
【解析】解：A、若台灯的插头内短路，即应该插上插头后保险丝就烧断，故A不符合题意；
B、若插座处短路，即应该还没有插台灯时，保险丝就烧断，故B不符合题意；
C、台灯的灯座内短路，当插头插入插座时，若闭合开关，会造成电源短路，使保险丝烧断或跳闸，使室内电灯立即全都熄灭；故C正确。
D、若是台灯的开关处有短路，则在台灯插头插入插座时，电路就会出现短路，而不会等到闭合台灯开关时才出现；故D错误。
9.【答案】B
【解答】
按照安全用电的要求，甲处安装开关，乙处安装电灯，故A错误，B正确；
C.家庭电路中用电器是并联的，同时使用的越多，电路中的总功率越大，而电路两端的电压是不变的，根据，电路中的电流越大，故C错误；
D.当电路电流过大时，保险丝容易熔断而保护电路，如果用铜丝或铁丝代替保险丝后，就起不到保护作用了，故D错误。
故选B。
10.【答案】D
【解析】解：
A、据图可知，接线板的插头是三脚插头，接地线插脚比其它两脚稍长一些。这样插插头时能使家用电器的金属外壳先接地，拔插头时能使金属外壳后离开地线，即使家用电器因绝缘不好“漏电”，也会使电流通过导线导入大地，人也就不会触电。因此从用电安全的角度考虑，接线板的插头应该是三脚插头，故A错误；
B、两孔插座所连接的用电器和三孔插座所连接的用电器，它们是独立工作的，互不影响的，所以两孔插座和三孔插座应该是并联的，故B错误；
C、指示灯和那几个插孔是并联的，接线板上的开关在干路上，控制接线板内所有电路。不能说开关和指示灯是并联的，故C错误；
D、使用多个大功率用电器时，不要同时接在同一个接线板上，否则会因为通过插座的电流过大而烧坏，故D正确。
11.【答案】C
【解析】解：插座冒烟的原因电流过大，当同一个插座上接较多的用电器时，总功率过大，电流就大，使导线发热而冒烟，另一个电流过大的原因是发生了短路。
12.【答案】D
【解析】解：用测电笔测试a、c、d三点，氖管都发光，这说明从火线到d点之间的电路都是完好的，没有开路；而测电笔测试b点时，氖管不发光，这说明b点到火线之间的导线出现开路，由此可以判断出是b、d之间某处断路。
13.【答案】短路?
总功率
【解析】解：在家庭电路中，因电流过大导致空气开关“跳闸”的原因有：
电路中发生短路故障；电路中用电器的总功率过大，造成干路电流过大。
故答案为：短路、总功率。
空气开关“跳闸”是因为电路中电流过大。电路中电流过大有两种原因：一是电路中用电器的总功率过大，二是电路发生了短路。
本题考查了家庭电路中电流过大的原因。要牢记。
14.【答案】用电器总功率太大；电路短路
【解答】
家庭电路中电流过大的原因有两种，一是用电器短路，二是用电器总功率过大。图甲中若开关闭合后，并联的用电器太多，因用电器总功率等于各个用电器功率之和，根据公式知道，导致电流会非常大；图乙中若开关闭合后：金属线将火线和零线接通，造成短路，电流直接通过导线，由于导线电阻很小，所以导致电流过大。
故答案为：用电器总功率太大；电路短路。
15.【答案】220?
会?
甲
【解析】解：空调是家用电器，家用电器的额定电压是220V。
白炽灯座的两根导线，一根是零线，一根是火线，火线和零线相连，电路短路，电路电流很大，会熔断保险丝。
甲图，测电笔的笔尖接触被检测的导线，手接触笔尾金属体。
乙图，手没有接触笔尾金属体，即使笔尖接触火线，氖管也不会发光。
故答案为：220；会；甲。
16.【答案】短路?
电流
【解析】解：妈妈在厨房忙着做晚饭，当她把电饭煲的插头插入插座时，家里的空气开关就“跳闸”了，说明电路中电流过大，电饭煲还没有使用，只是插头插入插座的瞬间跳闸，不是总功率过大而是插头处短路造成的。
故答案为：短路；电流。
空气开关“跳闸”是因为电路中电流过大。电路中电流过大有两种原因：一是电路中用电器的总功率过大，二是电路发生了短路。本题中只是刚将电饭煲插入插座还没有用，不是总功率过大造成的。
17.【答案】火线；a和b之间的线路断路
【解析】解：
测电笔是用来辨别零线和火线的工具，使用测电笔时，若氖管发光，表明测电笔接触的是火线；
测电笔测试图中的a、b、c、d四点，只有a点不发光，说明b、c、d与火线是想通的，b点与零线是断开的，因此a、b间发生了断路。
18.【答案】火；进户的零线断开
【解析】解：正常发光的两盏灯突然全部熄灭，经检查保险丝完好，用试电笔分别插入插座的两孔，氖管均发光可知，插座两孔的接线头都与火线相连，电路故障原因是进户的零线断开；
19.【答案】火线；不高于36；；节约电能
【解析】解：
家庭电路触电事故都是人体直接或间接跟火线接触造成的；
对于人体来说，安全电压是不高于36V的电压；
电视机消耗的电能：；
因为电视机在待时状态下也会消耗一定的电能，因此，不看电视时应及时切断电源，减少待机时间可以达到节约电能的目的．
故答案为：火线；不高于36；；节约电能．
20.【答案】答：
家庭电路中电流过大的原因是短路或用电器总功率过大。
在家庭电路中，控制电灯的开关应该接在火线和灯泡之间。只有开关接在火线与电灯之间，当开关断开时，电路中不但没有电流通过，而且电灯与火线断开连接，防止人触及灯泡与火线构成通路，发生触电事故。
21.【答案】答：根据，因为短路时，火线与零线直接接触，电路中只有导线，导线的电阻很小，电源电压不变，所以电路中的电流非常大；再根据可知，在电阻和通电时间一定时，导线上的电流越大，产生的电热越多，使得导线的温度急剧升高，很容易造成火灾．
22.【答案】灯丝断了
灯丝又接起来了
灯丝的电阻变小了
【解答】
只一个电灯能亮，说明火线、零线是正常的，电灯不亮，只能是灯丝断了；
把灯丝搭接上，接回灯座，又构成通路，故电灯又能亮了；
把灯丝搭接上，灯丝的长度变短，电阻变小，由知，电压不变，电阻变小时，电功率变大，故比原来更亮了。
