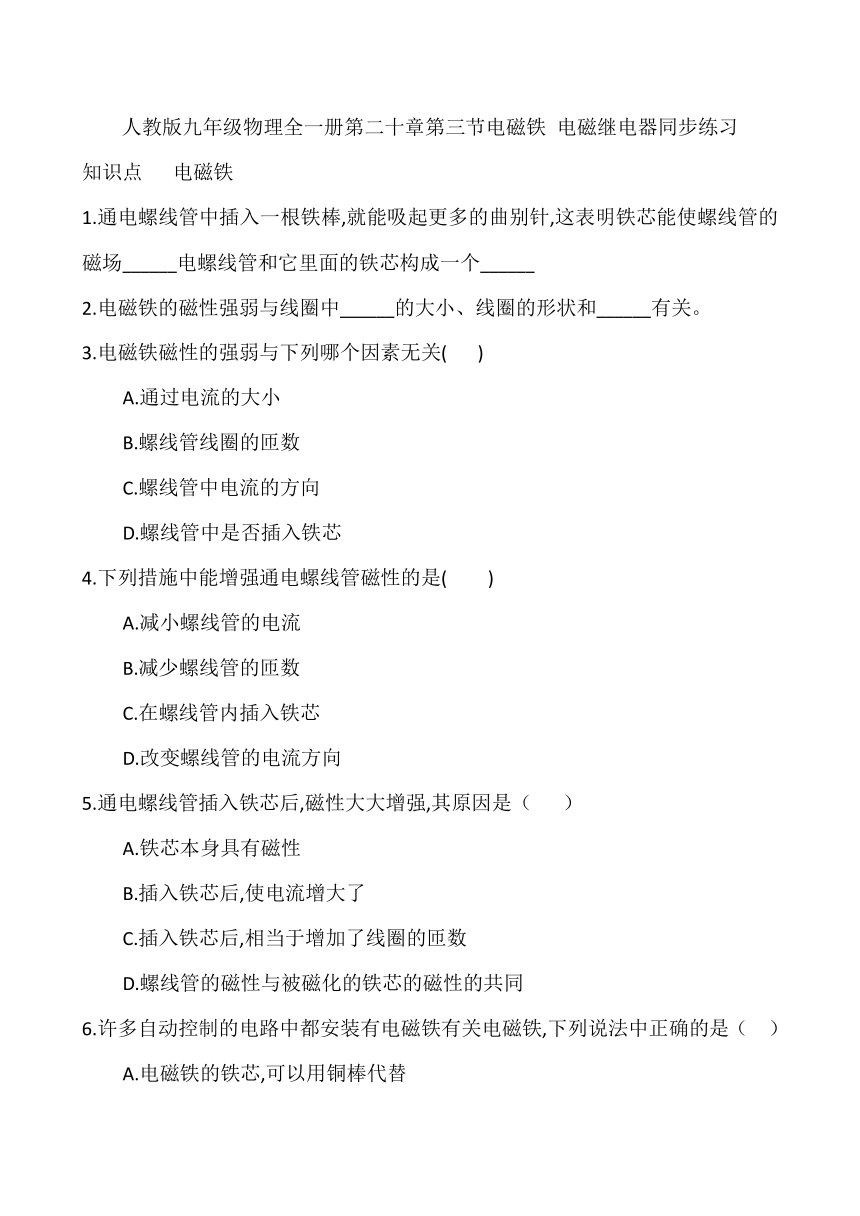

人教版九年级物理全一册第二十章第三节电磁铁 电磁继电器同步练习 含答案

人教版九年级物理全一册第二十章第三节电磁铁
电磁继电器同步练习
知识点
电磁铁
1.通电螺线管中插入一根铁棒,就能吸起更多的曲别针,这表明铁芯能使螺线管的磁场______电螺线管和它里面的铁芯构成一个______
2.电磁铁的磁性强弱与线圈中______的大小、线圈的形状和______有关。
3.电磁铁磁性的强弱与下列哪个因素无关(
)
A.通过电流的大小
B.螺线管线圈的匝数
C.螺线管中电流的方向
D.螺线管中是否插入铁芯
4.下列措施中能增强通电螺线管磁性的是(
)
A.减小螺线管的电流
B.减少螺线管的匝数
C.在螺线管内插入铁芯
D.改变螺线管的电流方向
5.通电螺线管插入铁芯后,磁性大大增强,其原因是（
）
A.铁芯本身具有磁性
B.插入铁芯后,使电流增大了
C.插入铁芯后,相当于增加了线圈的匝数
D.螺线管的磁性与被磁化的铁芯的磁性的共同

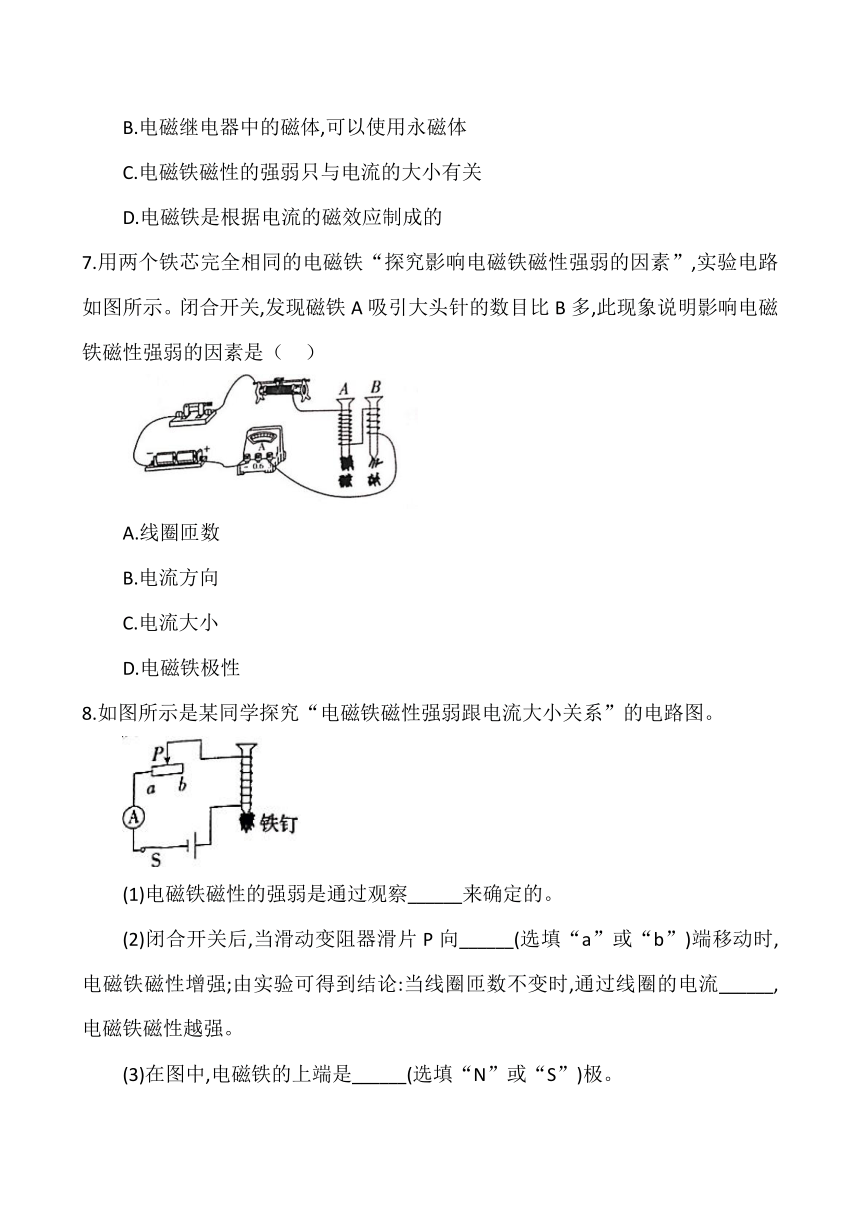

6.许多自动控制的电路中都安装有电磁铁有关电磁铁,下列说法中正确的是（
）
A.电磁铁的铁芯,可以用铜棒代替
B.电磁继电器中的磁体,可以使用永磁体
C.电磁铁磁性的强弱只与电流的大小有关
D.电磁铁是根据电流的磁效应制成的
7.用两个铁芯完全相同的电磁铁“探究影响电磁铁磁性强弱的因素”,实验电路如图所示。闭合开关,发现磁铁A吸引大头针的数目比B多,此现象说明影响电磁铁磁性强弱的因素是（
）
A.线圈匝数
B.电流方向
C.电流大小
D.电磁铁极性
8.如图所示是某同学探究“电磁铁磁性强弱跟电流大小关系”的电路图。
(1)电磁铁磁性的强弱是通过观察______来确定的。
(2)闭合开关后,当滑动变阻器滑片P向______(选填“a”或“b”)端移动时,电磁铁磁性增强;由实验可得到结论:当线圈匝数不变时,通过线圈的电流______,电磁铁磁性越强。
(3)在图中,电磁铁的上端是______(选填“N”或“S”)极。
知识点
电磁继电器
9.如图所示是电磁继电器的构造示意图,请指出下列各部位的名称
A是______;
B是______;
C是______；
D是______。
10.如图所示是一种水位自动报警器的原理图。水位没有达到金属块A时,灯______亮;水位达到金属块A时,由于一般的水是______,______灯亮。
11.电磁继电器的触点相当于
(
)
A.电磁铁
B.衔铁
C.开关
D.电源
12.如图所示,电磁继电器能通过低压控制电路间接控制高压工作电路。下列说法正确的是（
）
A.连有电动机的电路是低压控制电路
B.电磁继电器实际上是一个由电磁铁控制电路通断的开关
C.利用电磁继电器主要是为了节约用电
D.利用电磁继电器主要是为了操作方便
13.如图所示是一种水位自动报警器的原理示意图当水位达到金属块A时,出现的情况是(
)
A.红灯亮
B.绿灯亮
C.红、绿灯同时亮
D.红、绿灯都不亮
答案
增强
电磁铁
电流
匝数
C
C
D
D
A
吸引铁钉的多少
a
越大
S
电磁铁
衔铁
弹簧
触点
L1
导体
L2
C
B
A
