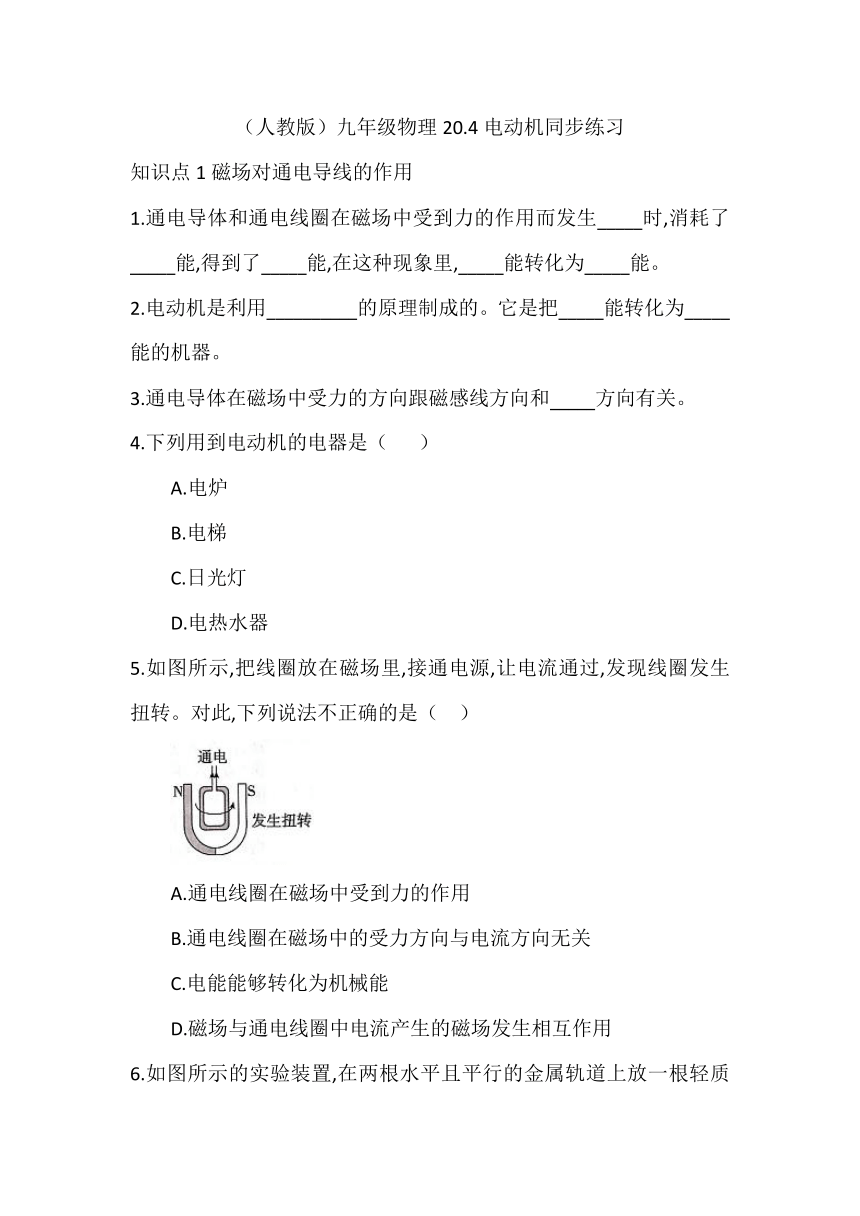

（人教版）九年级物理20.4电动机同步练习 含答案

（人教版）九年级物理20.4电动机同步练习
知识点1磁场对通电导线的作用
1.通电导体和通电线圈在磁场中受到力的作用而发生_____时,消耗了_____能,得到了_____能,在这种现象里,_____能转化为_____能。
2.电动机是利用__________的原理制成的。它是把_____能转化为_____能的机器。
3.通电导体在磁场中受力的方向跟磁感线方向和_____方向有关。
4.下列用到电动机的电器是（
）
A.电炉
B.电梯
C.日光灯
D.电热水器
5.如图所示,把线圈放在磁场里,接通电源,让电流通过,发现线圈发生扭转。对此,下列说法不正确的是（
）
A.通电线圈在磁场中受到力的作用
B.通电线圈在磁场中的受力方向与电流方向无关
C.电能能够转化为机械能
D.磁场与通电线圈中电流产生的磁场发生相互作用

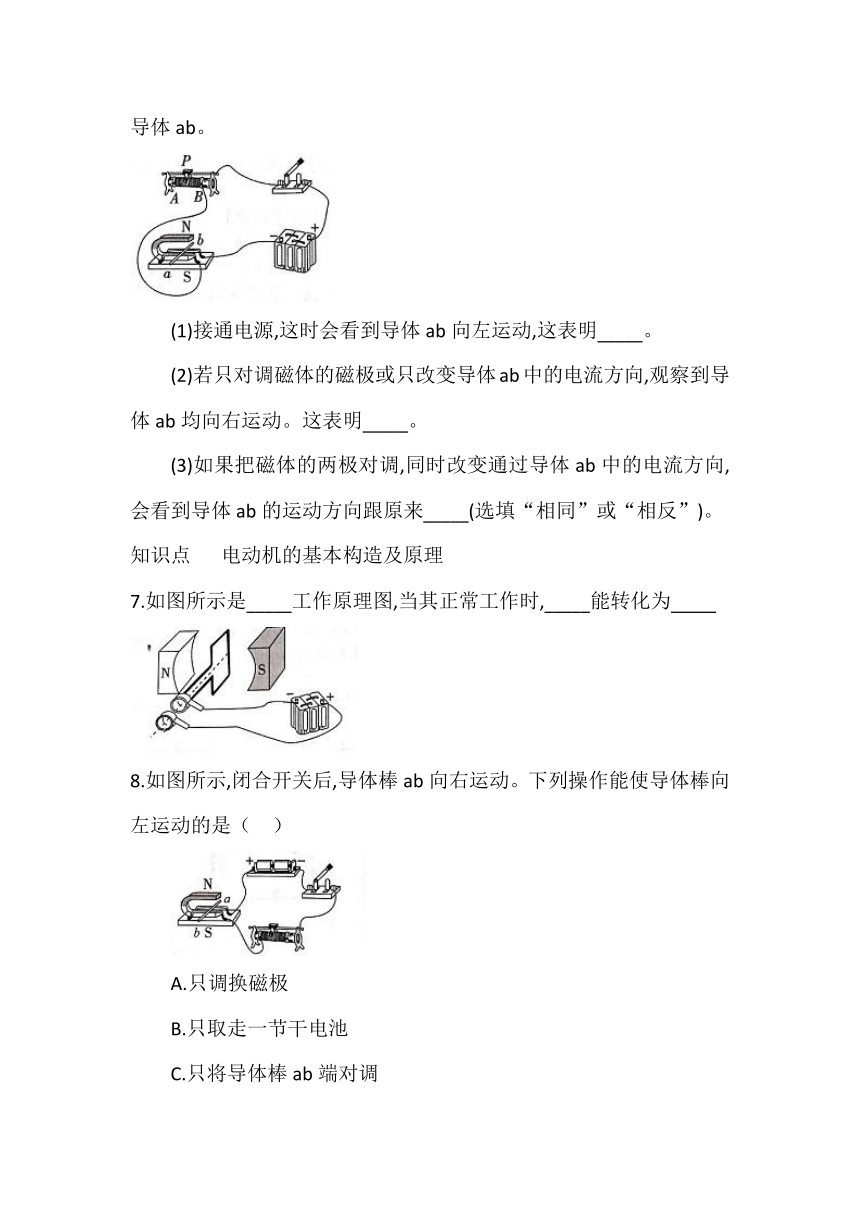

6.如图所示的实验装置,在两根水平且平行的金属轨道上放一根轻质导体ab。
(1)接通电源,这时会看到导体ab向左运动,这表明_____。
(2)若只对调磁体的磁极或只改变导体ab中的电流方向,观察到导体ab均向右运动。这表明_____。
(3)如果把磁体的两极对调,同时改变通过导体ab中的电流方向,会看到导体ab的运动方向跟原来_____(选填“相同”或“相反”)。
知识点
电动机的基本构造及原理
7.如图所示是_____工作原理图,当其正常工作时,_____能转化为_____
8.如图所示,闭合开关后,导体棒ab向右运动。下列操作能使导体棒向左运动的是（
）
A.只调换磁极
B.只取走一节干电池
C.只将导体棒ab端对调
D.只向左移动滑动变阻器滑片
9.如图为直流电动机的基本构造示意图。以下相关的分析中正确的是
A.电动机是利用电流的热效应原理工作的
B.电动机工作过程中,消耗的电能全部转化为机械能
C.使线圈连续不停地转动下去是靠电磁继电器来实现的
D.仅改变磁感线的方向可以改变线圈转动的方向
知识点
扬声器
10.如图所示是扬声器的构造示意图,当线圈中有电流通过时,线圈受到磁场力的作用而运动,这与_____的工作原理相同。由于通过线圈的电流是_____电流,线圈就不断地来回振动,带动纸盆也来回振动。于是扬声器就发出了声音。
11.关于扬声器,下列说法正确的是
（
）
A.扬声器是利用线圈振动发声的
B.扬声器是把声信号转换成电信号的一种装置
C.扬声器工作时利用了磁场对电流的作用规律
D.扬声器工作时利用了电流的热效应
12.当扬声器中的线圈通过的电流方向如图所示时,线圈向左运动,那么当电流方向改变时,线圈将向_______运动;如此反复,线圈带动纸盆_______而发声
答案
运动
电
机械
电
机械
通电导线在磁场中受到力的作用
电
机械
电流
B
B
通电导线在磁场中受到力的作用
通电导线在磁场中受到力的方向与电流方向和磁感线方向均有关
相同
直流电动机
电
机械
A
D
电动机
交变
C
右
来回振动
