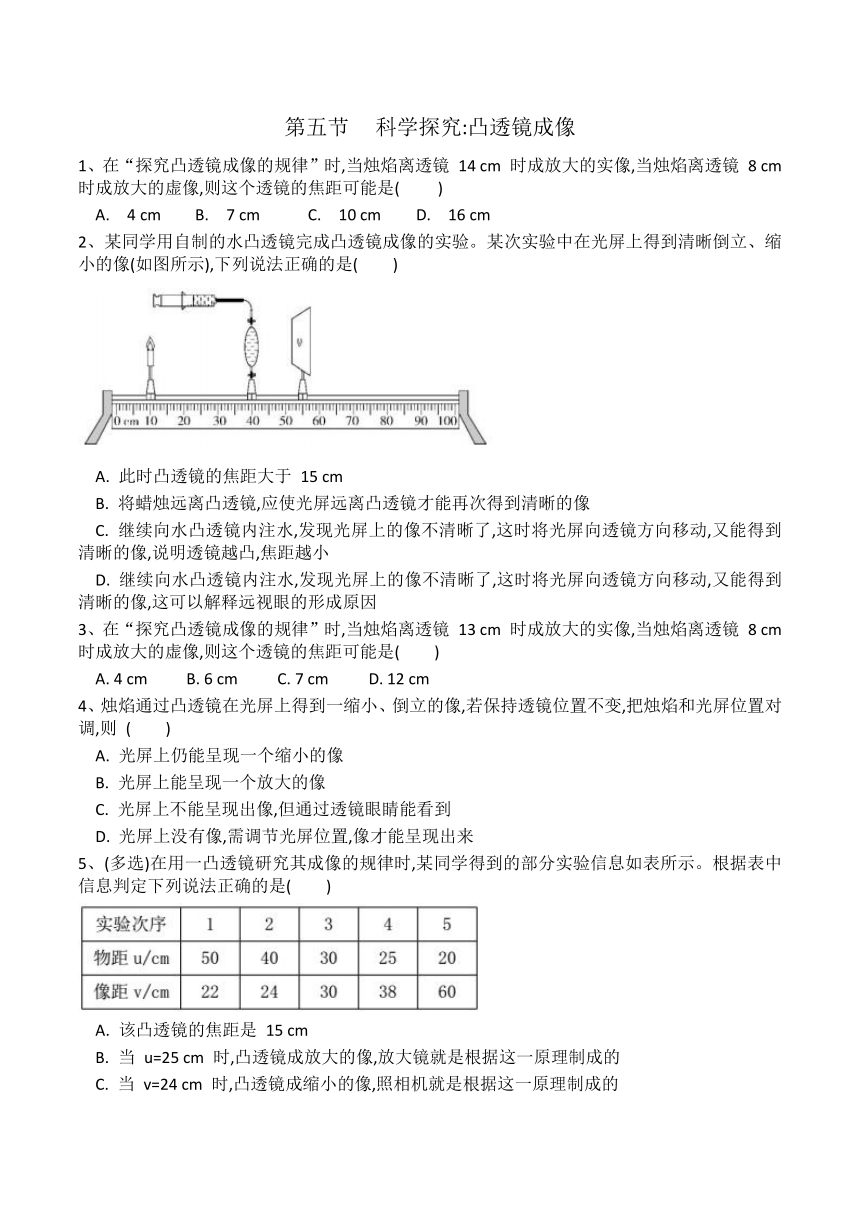

第五节
科学探究:凸透镜成像
1、在“探究凸透镜成像的规律”时,当烛焰离透镜
14
cm
时成放大的实像,当烛焰离透镜
8
cm
时成放大的虚像,则这个透镜的焦距可能是(
)
A.
4
cm
B.
7
cm
C.
10
cm
D.
16
cm
2、某同学用自制的水凸透镜完成凸透镜成像的实验。某次实验中在光屏上得到清晰倒立、缩小的像(如图所示),下列说法正确的是(
)
A.
此时凸透镜的焦距大于
15
cm
B.
将蜡烛远离凸透镜,应使光屏远离凸透镜才能再次得到清晰的像
C.
继续向水凸透镜内注水,发现光屏上的像不清晰了,这时将光屏向透镜方向移动,又能得到清晰的像,说明透镜越凸,焦距越小
D.
继续向水凸透镜内注水,发现光屏上的像不清晰了,这时将光屏向透镜方向移动,又能得到清晰的像,这可以解释远视眼的形成原因
3、在“探究凸透镜成像的规律”时,当烛焰离透镜
13
cm
时成放大的实像,当烛焰离透镜
8
cm
时成放大的虚像,则这个透镜的焦距可能是(
)
A.
4
cm
B.
6
cm
C.
7
cm
D.
12
cm
4、烛焰通过凸透镜在光屏上得到一缩小、倒立的像,若保持透镜位置不变,把烛焰和光屏位置对调,则
(
)
A.
光屏上仍能呈现一个缩小的像
B.
光屏上能呈现一个放大的像
C.
光屏上不能呈现出像,但通过透镜眼睛能看到
D.
光屏上没有像,需调节光屏位置,像才能呈现出来
5、(多选)在用一凸透镜研究其成像的规律时,某同学得到的部分实验信息如表所示。根据表中信息判定下列说法正确的是(
)
A.
该凸透镜的焦距是
15
cm
B.
当
u=25
cm
时,凸透镜成放大的像,放大镜就是根据这一原理制成的
C.
当
v=24
cm
时,凸透镜成缩小的像,照相机就是根据这一原理制成的
D.
若把物体从距凸透镜
22
cm
处向距凸透镜
32
cm
处滑动,像会逐渐变小
6、如图所示,在“探究凸透镜成像规律”的实验中,将光屏移到图中位置时,光屏上出现了清晰的像,这个像的性质是倒立、
的实像(填“放大”“缩小”或“等大”)。
7、如图所示,是小明在“探究凸透镜成像的规律”实验中看到的一种成像的情况。此时凸透镜所成的像是
(选填“实”或“虚”)像,其成像的条件是
。
8、如图,请完成光线通过凸透镜的光路图。
9、如图,补齐两条经过凹透镜的出射光线。
10、如图,F1、F2
分别为凹透镜和凸透镜的焦点,且两透镜的左焦点重合,请画出图中光线经透镜折射后的完整光路。
11、如图所示为“探究凸透镜成像规律”的实验装置。
(1)实验前老师为同学们准备了焦距分别为
10
cm
和
30
cm
两个凸透镜,为了顺利完成实验,你应该选择焦距为
cm
的凸透镜;
(2)将点燃的蜡烛和光屏分别放在如图所示的位置,此时光屏上呈现了烛焰清晰的像,像的性质是倒立的
(选填“放大”或“缩小”)的实像,
(选填“照相机”“投影仪”或“放大镜”)就是根据这一原理工作的;如果此时将蜡烛和光屏对调,光屏上
(选填“能”或“不能”)呈现烛焰清晰的像;
(3)若小华在做实验时,不小心让凸透镜和自己的衣服发生了摩擦带了静电,将一小片碎纸片吸附到了凸透镜上面,将凸透镜的镜面遮挡住了一部分,此时光屏上
(选填“烛焰的像不完整”“会有纸片的像”或“烛焰的像变暗了些”)。
12、某实验小组探究“凸透镜成像规律”。
(1)经正确组装器材并调节,在光屏中央得到烛焰清晰的像,如图所示(像未画出),则此时光屏上接收到的是倒立、
的实像。
(2)蜡烛燃烧一段时间后变短,导致光屏上烛焰的像位置变高,为了能让所成清晰的像回到光屏中央,可将凸透镜向
调节。
答案
1.C
2.C
3.D
4.B
5.
ACD
6.
缩小
7.
虚
物距小于焦距
8.
9.
10.
11.
(1)10
(2)放大
投影仪
能
(3)烛焰的像变暗了些
12.
(1)缩小
(2)下
