人教版九年级全册物理 19.1家庭电路 同步练习（含解析）

19.1家庭电路
同步练习
一．选择题

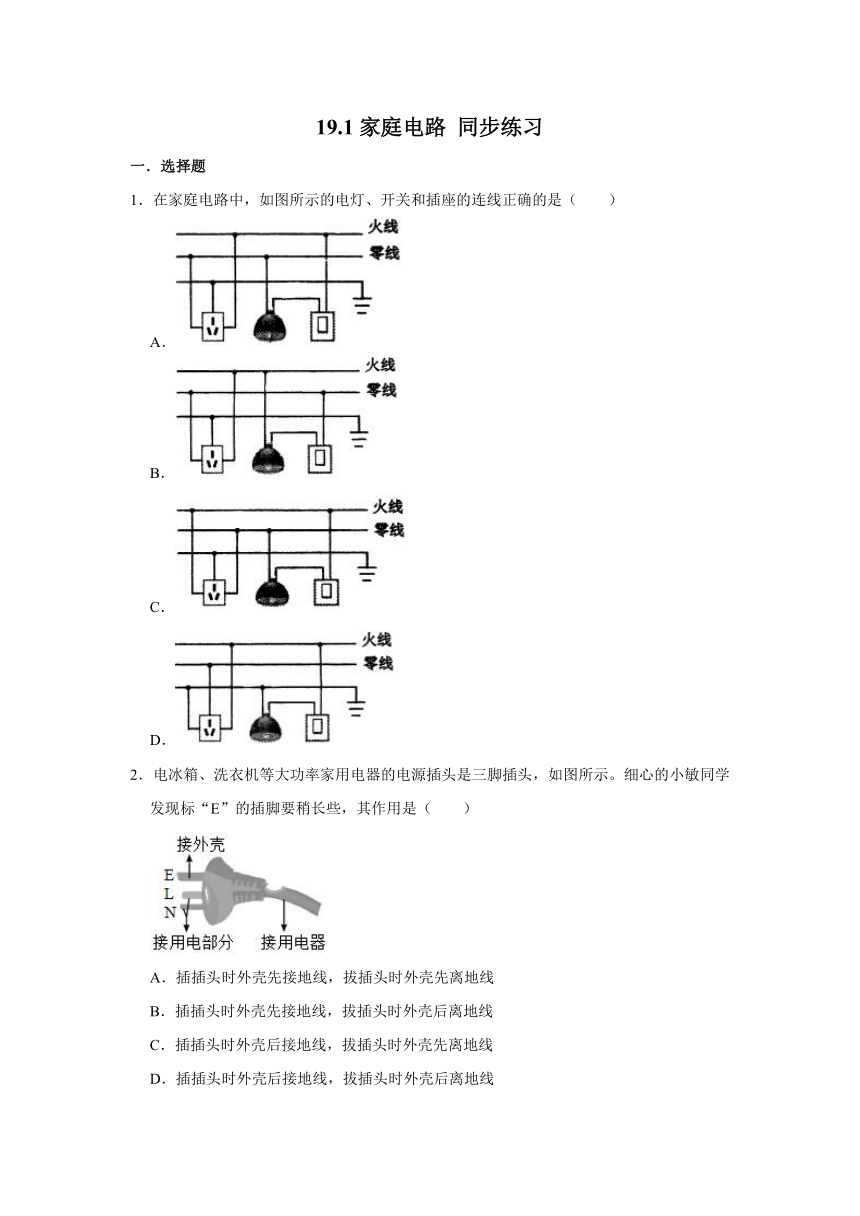

1．在家庭电路中，如图所示的电灯、开关和插座的连线正确的是（　　）
A．
B．
C．
D．
2．电冰箱、洗衣机等大功率家用电器的电源插头是三脚插头，如图所示。细心的小敏同学发现标“E”的插脚要稍长些，其作用是（　　）
A．插插头时外壳先接地线，拔插头时外壳先离地线
B．插插头时外壳先接地线，拔插头时外壳后离地线
C．插插头时外壳后接地线，拔插头时外壳先离地线
D．插插头时外壳后接地线，拔插头时外壳后离地线

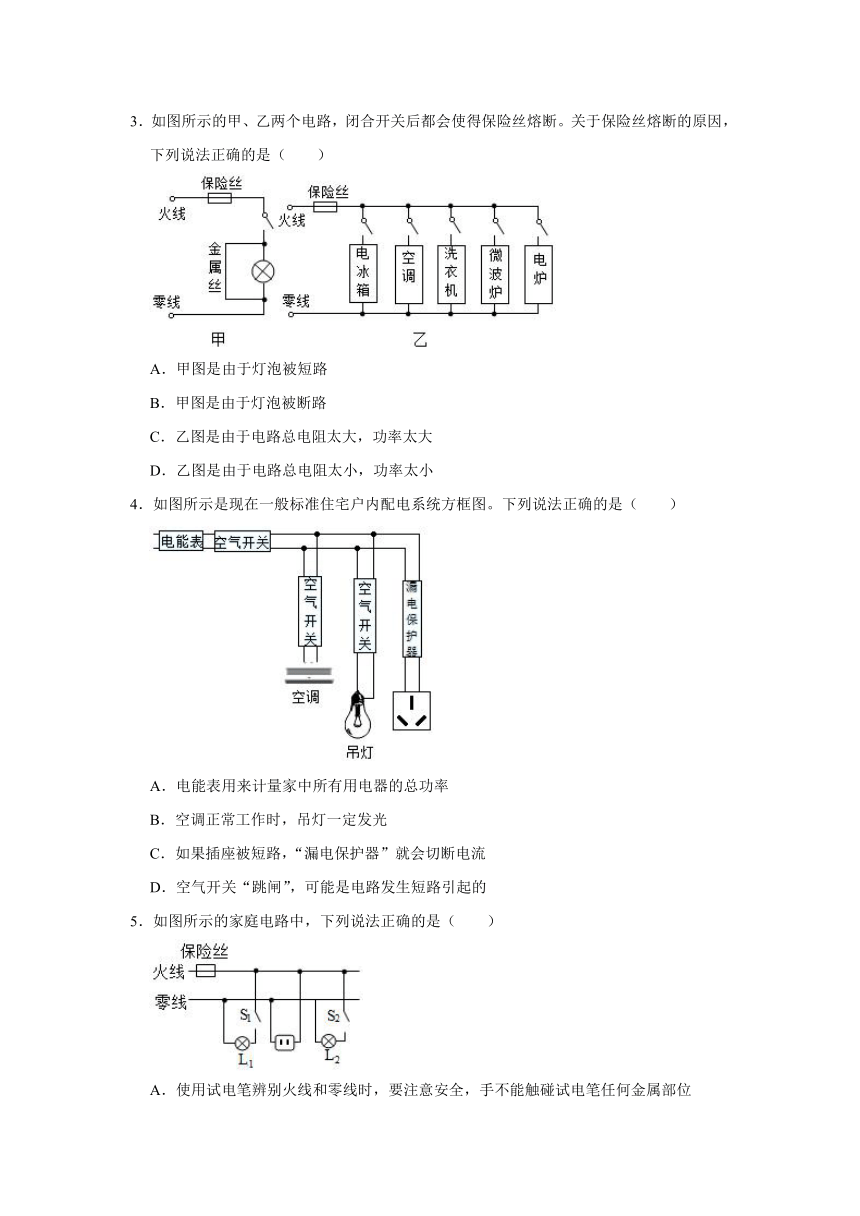

3．如图所示的甲、乙两个电路，闭合开关后都会使得保险丝熔断。关于保险丝熔断的原因，下列说法正确的是（　　）
A．甲图是由于灯泡被短路
B．甲图是由于灯泡被断路
C．乙图是由于电路总电阻太大，功率太大
D．乙图是由于电路总电阻太小，功率太小
4．如图所示是现在一般标准住宅户内配电系统方框图。下列说法正确的是（　　）
A．电能表用来计量家中所有用电器的总功率
B．空调正常工作时，吊灯一定发光
C．如果插座被短路，“漏电保护器”就会切断电流
D．空气开关“跳闸”，可能是电路发生短路引起的
5．如图所示的家庭电路中，下列说法正确的是（　　）
A．使用试电笔辨别火线和零线时，要注意安全，手不能触碰试电笔任何金属部位
B．灯泡L1、L2同时熄灭，保险丝却完好，用试电笔检测插座的两孔，发现氖管均发光，说明插座短路
C．把台灯插头插入插座后，室内电灯全部熄灭，可能是因为插头短路
D．用灯泡L0取代保险丝接入电路，只闭合S1，若L0正常发光而L1不亮，说明电路正常

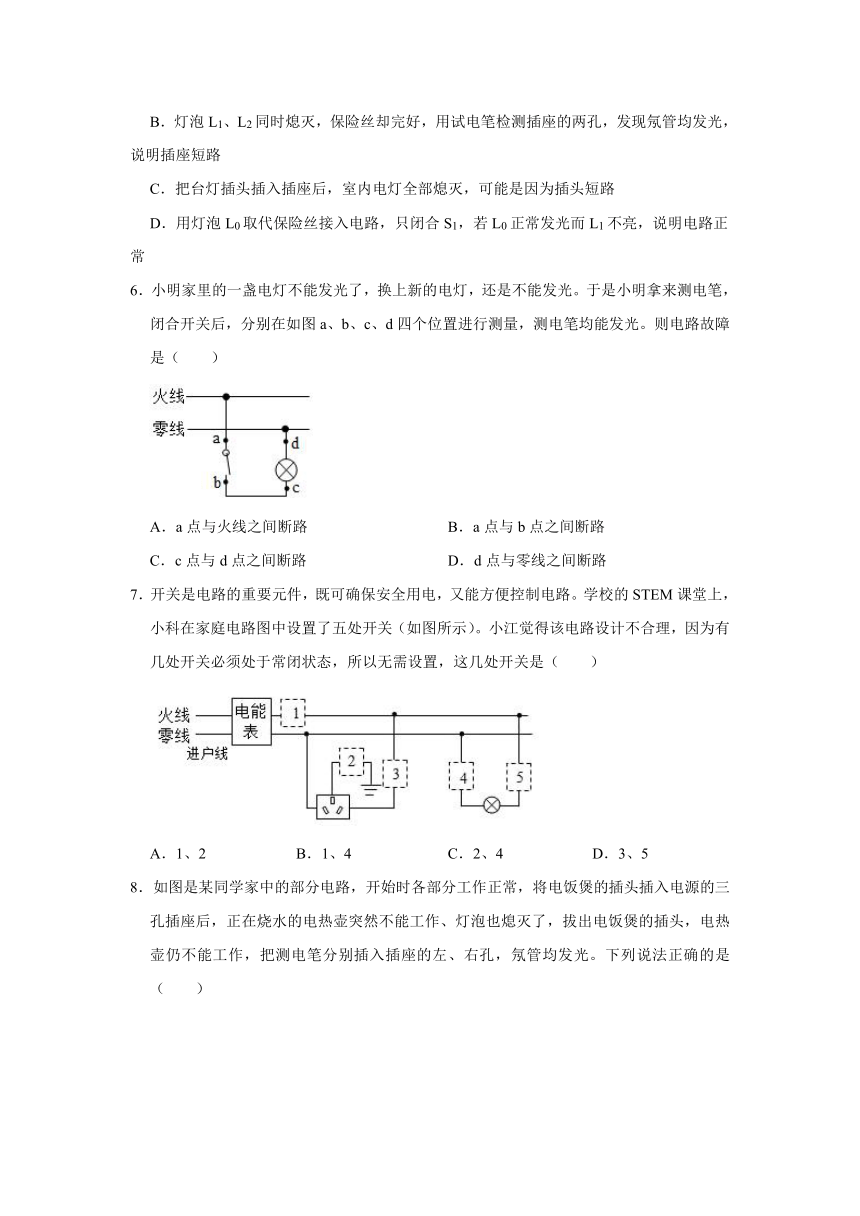

6．小明家里的一盏电灯不能发光了，换上新的电灯，还是不能发光。于是小明拿来测电笔，闭合开关后，分别在如图a、b、c、d四个位置进行测量，测电笔均能发光。则电路故障是（　　）
A．a点与火线之间断路
B．a点与b点之间断路
C．c点与d点之间断路
D．d点与零线之间断路
7．开关是电路的重要元件，既可确保安全用电，又能方便控制电路。学校的STEM课堂上，小科在家庭电路图中设置了五处开关（如图所示）。小江觉得该电路设计不合理，因为有几处开关必须处于常闭状态，所以无需设置，这几处开关是（　　）
A．1、2
B．1、4
C．2、4
D．3、5

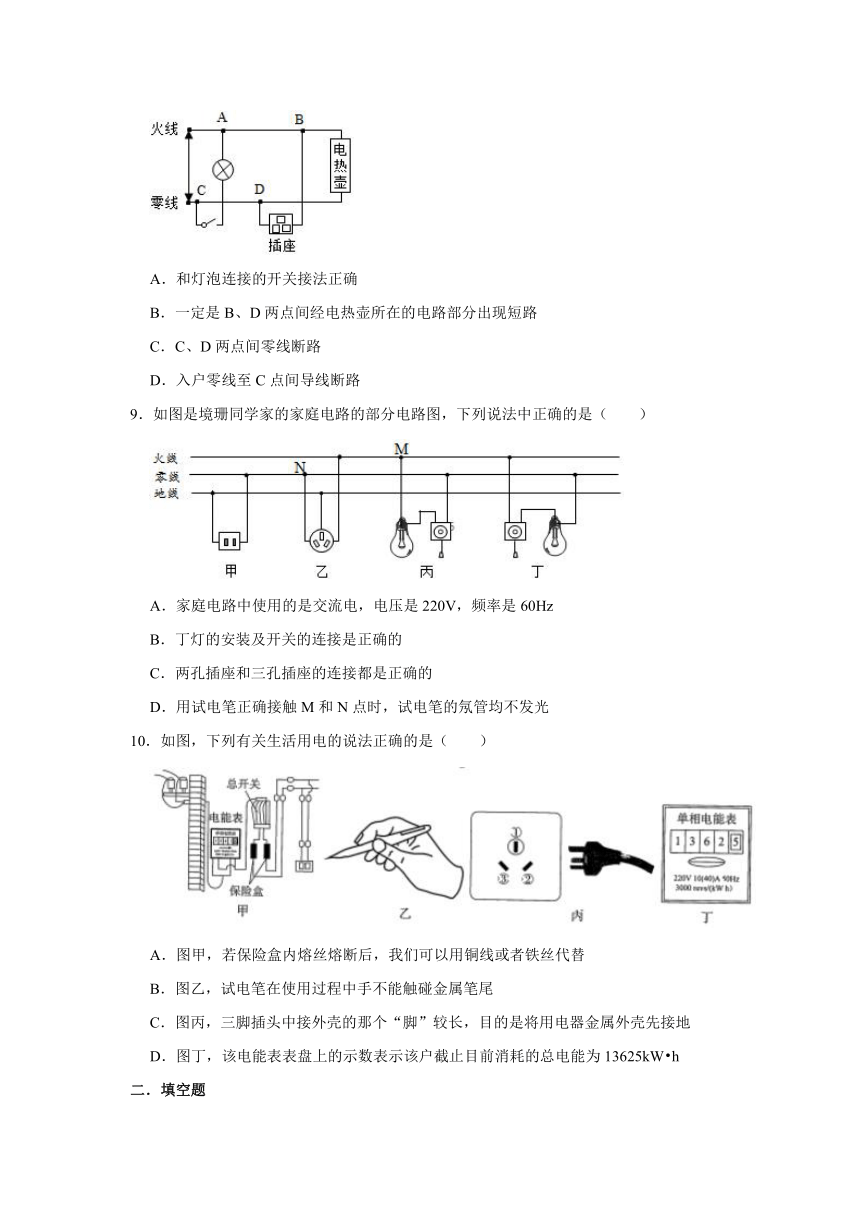

8．如图是某同学家中的部分电路，开始时各部分工作正常，将电饭煲的插头插入电源的三孔插座后，正在烧水的电热壶突然不能工作、灯泡也熄灭了，拔出电饭煲的插头，电热壶仍不能工作，把测电笔分别插入插座的左、右孔，氖管均发光。下列说法正确的是（　　）
A．和灯泡连接的开关接法正确
B．一定是B、D两点间经电热壶所在的电路部分出现短路
C．C、D两点间零线断路
D．入户零线至C点间导线断路
9．如图是境珊同学家的家庭电路的部分电路图，下列说法中正确的是（　　）
A．家庭电路中使用的是交流电，电压是220V，频率是60Hz
B．丁灯的安装及开关的连接是正确的
C．两孔插座和三孔插座的连接都是正确的
D．用试电笔正确接触M和N点时，试电笔的氖管均不发光
10．如图，下列有关生活用电的说法正确的是（　　）
A．图甲，若保险盒内熔丝熔断后，我们可以用铜线或者铁丝代替
B．图乙，试电笔在使用过程中手不能触碰金属笔尾
C．图丙，三脚插头中接外壳的那个“脚”较长，目的是将用电器金属外壳先接地
D．图丁，该电能表表盘上的示数表示该户截止目前消耗的总电能为13625kW?h
二．填空题

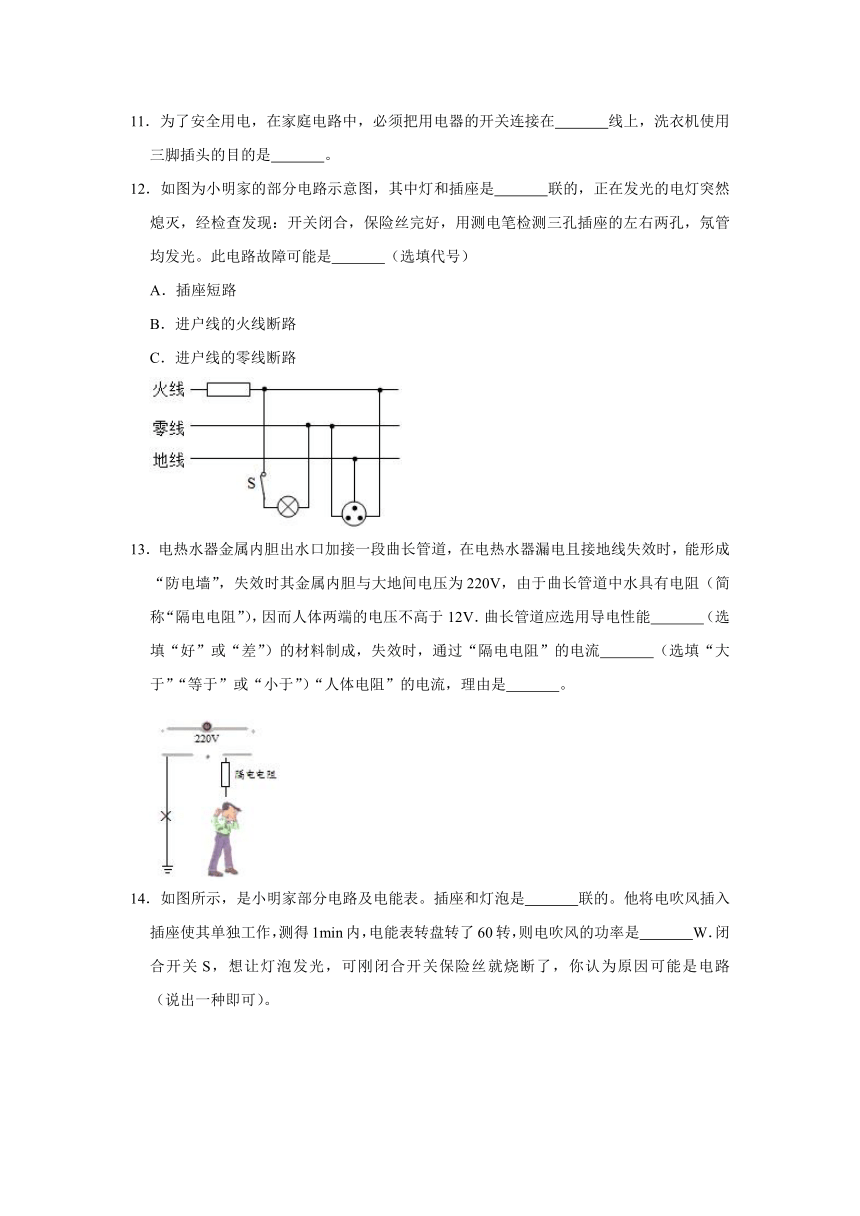

11．为了安全用电，在家庭电路中，必须把用电器的开关连接在　
　线上，洗衣机使用三脚插头的目的是　
　。
12．如图为小明家的部分电路示意图，其中灯和插座是　
　联的，正在发光的电灯突然熄灭，经检查发现：开关闭合，保险丝完好，用测电笔检测三孔插座的左右两孔，氖管均发光。此电路故障可能是　
　（选填代号）
A．插座短路
B．进户线的火线断路
C．进户线的零线断路
13．电热水器金属内胆出水口加接一段曲长管道，在电热水器漏电且接地线失效时，能形成“防电墙”，失效时其金属内胆与大地间电压为220V，由于曲长管道中水具有电阻（简称“隔电电阻”），因而人体两端的电压不高于12V．曲长管道应选用导电性能　
　（选填“好”或“差”）的材料制成，失效时，通过“隔电电阻”的电流　
　（选填“大于”“等于”或“小于”）“人体电阻”的电流，理由是　
　。
14．如图所示，是小明家部分电路及电能表。插座和灯泡是　
　联的。他将电吹风插入插座使其单独工作，测得1min内，电能表转盘转了60转，则电吹风的功率是　
　W．闭合开关S，想让灯泡发光，可刚闭合开关保险丝就烧断了，你认为原因可能是电路　
　（说出一种即可）。
15．小明同学根据家庭电路画了如图所示的一部分电路图，其中包括节能灯L、开关S、插座A和插座B，图中元件的接法错误的是　
　。1kW?h的电能可供一只“220V
40W”的节能灯正常发光　
　h。
三．解答题
16．在区分家庭电路的火线和零线时，通常要用到测电笔（其内部结构如图甲所示），图乙和丙中属于正确使用测电笔的是　
　。在测电笔内部有一个大电阻，这样当笔尖接触火线时，加在人体上的电压在安全电压（36伏）以内。如果测电笔氖管发光时的电流为0.25毫安，不计氖管电阻，则测电笔内大电阻的阻值至少应为　
　欧。
17．小赵刚把台灯的插头插入插座时，家里的电灯全部熄灭，其它用电器也停止工作，且保险丝熔断。请你分析发生这一现象的原因可能是什么？
18．同学们在学习电学知识后遇到如下问题，请你帮助解决完成。
（1）如图甲所示，用电流表测量通过灯泡L电流，连接过程中存在的问题是将开关　
　了，如图乙所示是同学试触并正确测量电流的过程，则试触时M连接的是电流表的“　
　”接线柱，通过灯泡L的电流是　
　A。
（2）图丙所示为家庭电路的基本组成：
①在两个方框位置中安装电能表的是　
　（选填“A”或“B”）；
②请将图中电灯正确连入电路。
参考答案
一．选择题
1．解：A、三孔插座接法：左孔接零线，右孔接火线，上孔接地线；电灯的接法：火线首先进开关，再入灯泡；零线直接接入灯泡，故A正确。
B、零线过开关进入电灯，火线直接接入电灯是错误的，故B错误。
C、火线接三孔插座的左孔，零线接三孔插座的右孔，接法错误，故C错误。
D、地线接入三孔插座的左孔，零线接入三孔插座的上孔，地线接入电灯都是错误的，故D错误。
故选：A。
2．解：地线插脚更长是为了保证在插电源插头时最先接触地线，在拔电源插头时最后分离地线，从而更好起到地线保护作用，故B正确。
故选：B。
3．解：A、B、甲图中，闭合开关，电流从火线经保险丝、金属丝回到零线，造成电路短路；同时灯泡也被短路，灯泡中没有电流通过，不发光，保险丝烧断。故A正确、B不正确；
C、D、乙图中，各用电器是并联的，同时工作的用电器越多，干路总电阻越小，总功率越大。由公式I＝知，干路总电流越大，所以各开关都闭合时，保险丝会因为总电流过大而熔断。故C、D错误。
故选：A。
4．解：
A、电能表用来计量家中所有用电器消耗电能多少的仪器，故A错误；
B、家庭电路中各用电器之间是并联的，互不影响，空调正常工作时，吊灯不一定发光，故B错误；
C、如果插座被短路，电路中的电流过大，空气开关会断开；只有进户线的火线与零线的电流不相等，且差值达到一定值时，漏电保护器也会切断电路，故C错误；
D、空气开关“跳闸”的原因是干路中的电流过大，可能是电路发生短路引起的，也可能是总功率过大引起的，故D正确。
故选：D。
5．解：
A、用试电笔时，手必须接触笔尾的金属体，故A错误；
B、两盏电灯全部熄灭但保险丝完好，说明电路中干路上有断路，测电笔测试插座的两孔，氖管都发光，说明两孔与火线是连通的，故只可能是零线断了，故B错误；
C、由生活常识可知，台灯的功率一般比较小，因此造成保险丝熔断的原因不会是因台灯的功率过大；由台灯插头插入插座，闭合开关，室内电灯全部熄灭可知，是台灯的插头处有短路，故C正确；
D、用灯泡L0取代保险丝接入电路，只闭合开关S1，L0与L1是串联，若L0正常发光而L1不亮，说明L0接通且电压为220V，说明L1短路，故D错误。
故选：C。
6．解：小明家里的一盏电灯不能发光了，换上新的电灯，还是不能发光，这表明电路出现了断路故障；a、b、c、d四个位置都能使测电笔发光，说明这四点与火线是接通的，所以故障是零线断路，即d点与零线之间断路，故D正确。
故选：D。
7．解：在家庭电路中，电路的总开关应该接在干路中，在电能表之后，故1合理；
三孔插座中，中间的孔接地，不要开关控制，故2是不合理的；
三孔插座的右孔接的是火线，开关3控制的是火线，故3合理；
控制灯泡的开关应该接在火线和灯泡之间，不能接在零线与灯泡之间，故4不合理，5合理。
综上所述，无需设置的是2、4。
故选：C。
8．解：
A、为了保证用电的安全，开关应该接在火线和灯泡之间，图中开关接在零线上，则和灯泡连接的开关接法错误，故A错误；
BCD、将电饭煲的插头插入电源的三孔插座后，正在烧水的电热壶突然不能工作、灯泡也熄灭了，这表明干路中是没有电流的，即干路中出现了断路现象；拔出电饭煲的插头，电热壶仍不能工作，把测电笔分别插入插座的左、右孔，氖管均发光，说明插座的两个孔都是与火线相连的，所以故障是零线断路；若C、D两点间零线断路，则灯泡会发光，所以是入户零线至C点间的导线断路，故BC错误，D正确。
故选：D。
9．解：
A、我国家庭电路中使用的是交流电，电压是220V，频率是50Hz，故A错误；
B、开关控制灯泡时，开关要接在火线和灯泡之间，所以丁灯的安装及开关的连接是正确的，故B正确；
C、两孔插座的接法：左零右火；三孔插座的接法是左零、右火、中接地；所以图中两孔插座连接错误，三孔插座连接正确的，故C错误；
D、图中M点在火线上，所以试电笔接触M点，氖管发光，N点与零线连接，所以试电笔接触N点，氖管不发光，故D错误。
故选：B。
10．解：
A、在其他条件相同时铜丝或铁丝的电阻小、熔点高，在电流过大时，产生的热量不容易达到熔点，则铜丝或铁丝不会熔断，起不到保险的作用，所以不能用铜线或者铁丝代替保险丝，故A错误；
B、使用测电笔时，手要接触笔尾金属体，才能辨别出火线或零线，但手不能接触笔尖金属体，否则会发生触电事故，故B错误；
C、当三脚插头插入三孔插座时，三脚插头中较长的插脚能把用电器的金属外壳先接地；拨出时，电器的金属外壳后离开地线，可防止漏电时发生触电事故，故C正确；
D、由图丁可知，电能表表盘上的数字为13625，最后一位是小数，单位是kW?h，所以电能表的读数为1362.5kW?h，即该用户截止目前消耗的总电能为1362.5kW?h，故D错误。
故选：C。
二．填空题
11．解：为了安全用电，开关断开后，用电器应与火线断开，则控制用电器的开关必须接在火线上。
洗衣机等金属外壳的家用电器，应使用三脚插头，使金属外壳接地；即使金属外壳带电，电流会通过地线导入大地，防止触电事故的发生。
故答案为：火；使金属外壳接地，以防触电。
12．解：
（1）由图可知，灯和插座是并联的。
（2）A、如果是插座短路，电路短路，保险丝会熔断，故A错误；
BC、用测电笔检测三孔插座的右孔时氖管发光，说明红色部分的导线是通路（如下图），即进户线的火线没有断路，故B错误；
用测电笔检测三孔插座的左孔时氖管发光，说明蓝色部分的导线是通路，所以灯泡不亮是A点左侧的零线断路，故C正确。
故答案为：并；C。
13．解：据图可知，人体和曲长管道串联，因此曲长管道（隔电电阻）起到了一个分压的作用，管道应选用导电性能差的材料制成，这样管道电阻很大，使得曲长管道分压远远大于人体分压，从而保护人体；
因“隔电电阻”和“人体电阻”串联，所以通过它们的电流相等。
故答案为：差；等于；“隔电电阻”和“人体电阻”是串联的。
14．解：
（1）插座是为方便使用可移动的用电器设置的，插座和灯泡在使用时互不影响，是并联的；
（2）3000r/（kW?h）表示电路中每消耗1kW?h的电能，电能表的转盘转3000r，
电能表转盘转动60r，电吹风消耗的电能：W＝kW?h＝0.02kW?h，
用电时间：t＝1min＝h，
电吹风的电功率为：P＝＝＝1.2kW＝1200W；
（3）电路中原来只有电吹风，现在再并联一个灯泡，电路中的总功率不会过大，则保险丝烧断的原因可能是灯泡短路。
故答案为：并；1200；短路。
15．解：
（1）三孔插座的上孔接地线，左孔接零线，右孔接火线，而图中是左边接火线、右边接零线；所以三孔插座的接法错误；
（2）由P＝可得节能灯正常发光的时间：
t＝＝＝25h。
故答案为：三孔插座；25。
三．解答题
16．解：测电笔的使用方法：笔尖接触被测导线，手接触尾部金属体，故图丙正确；
由题知，加在人体上的电压最大为36V，家庭电路的电压为220V，因串联电路中总电压等于各分电压之和，所以，测电笔大电阻两端的电压：UR＝U﹣U人＝220V﹣36V＝184V，
因串联电路中各处的电流相等，所以，由I＝可得，大电阻的最小值：R＝＝＝7.36×105Ω；
故答案为：丙；7.36×105。
17．答：由生活常识可知，台灯的功率一般比较小，因此造成保险丝熔断的原因不会是因台灯的功率过大；由台灯插头插入插座、室内电灯全部熄灭可知，是台灯的插头处有短路。
18．解：
（1）由图可知，该同学在连接电路过程中，开关未断开；正确的做法是连接电路时，应该将开关断开；
由题可知，指针偏转角度很小，说明量程选大了，即电流表选择了0～3A量程；
因为使用电流表要选择合适的量程，所以电流表应选择0～0.6A量程，将线头M连接到“0.6接线柱上”，分度值是0.02A，故示数为0.12A；
（2）①家庭电路中，进户线应先进入电能表，所以图中A的位置应安装电能表。
②由三孔插座的连接可知，上面的导线为火线，下面的导线为零线；
开关和灯泡应该串联连接，开关接电源的火线，再接灯泡顶部的接线柱，确保开关断开时，灯泡不带电，灯泡的螺旋套接电源的零线。如图所示：
故答案为：（1）闭合；3；0.12；（2）①A；②见上图。
