人教版九年级全一册物理 17.2 欧姆定律 同步练习 含答案

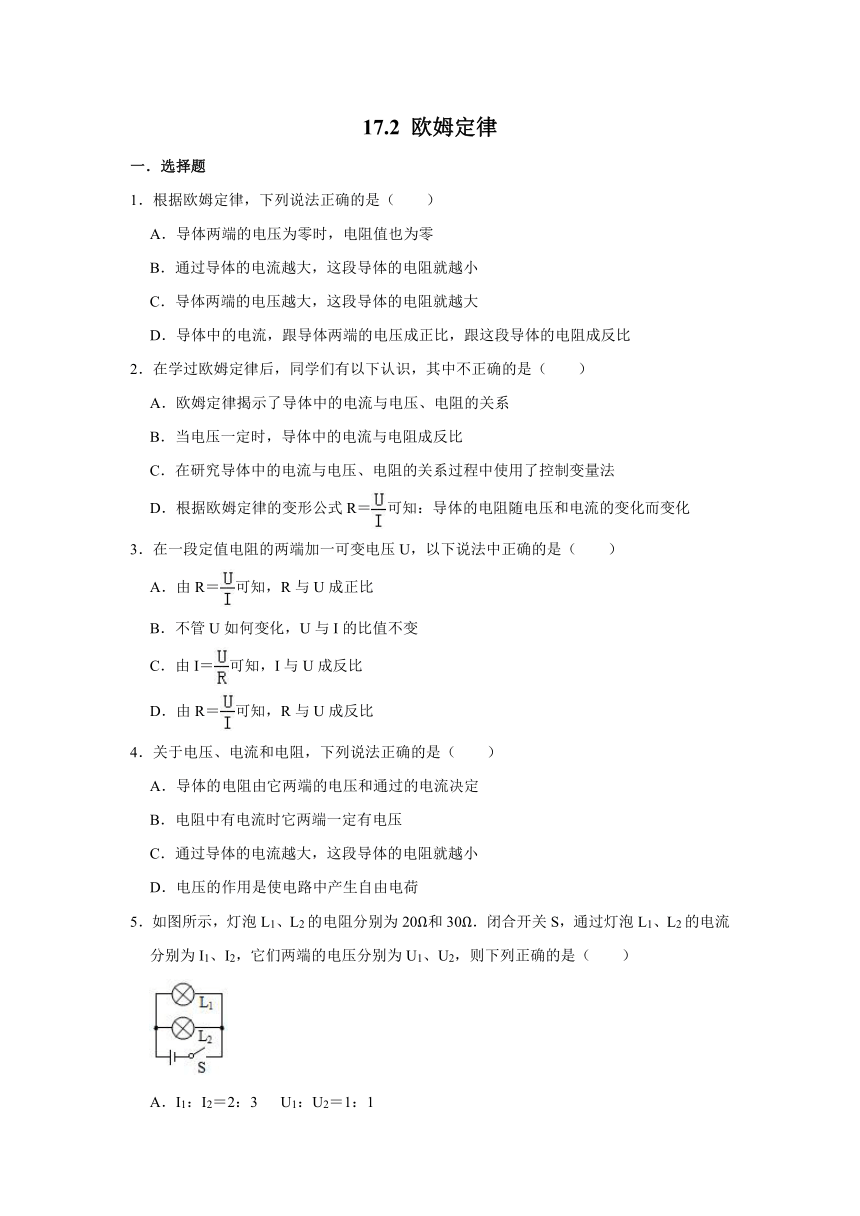

17.2
欧姆定律
一．选择题
1．根据欧姆定律，下列说法正确的是（　　）
A．导体两端的电压为零时，电阻值也为零
B．通过导体的电流越大，这段导体的电阻就越小
C．导体两端的电压越大，这段导体的电阻就越大
D．导体中的电流，跟导体两端的电压成正比，跟这段导体的电阻成反比
2．在学过欧姆定律后，同学们有以下认识，其中不正确的是（　　）
A．欧姆定律揭示了导体中的电流与电压、电阻的关系
B．当电压一定时，导体中的电流与电阻成反比
C．在研究导体中的电流与电压、电阻的关系过程中使用了控制变量法
D．根据欧姆定律的变形公式R＝可知：导体的电阻随电压和电流的变化而变化
3．在一段定值电阻的两端加一可变电压U，以下说法中正确的是（　　）
A．由R＝可知，R与U成正比
B．不管U如何变化，U与I的比值不变
C．由I＝可知，I与U成反比
D．由R＝可知，R与U成反比
4．关于电压、电流和电阻，下列说法正确的是（　　）
A．导体的电阻由它两端的电压和通过的电流决定
B．电阻中有电流时它两端一定有电压
C．通过导体的电流越大，这段导体的电阻就越小
D．电压的作用是使电路中产生自由电荷
5．如图所示，灯泡L1、L2的电阻分别为20Ω和30Ω．闭合开关S，通过灯泡L1、L2的电流分别为I1、I2，它们两端的电压分别为U1、U2，则下列正确的是（　　）
A．I1：I2＝2：3
U1：U2＝1：1
B．I1：I2＝3：2
U1：U2＝1：1
C．I1：I2＝1：1
U1：U2＝2：3
D．I1：I2＝1：1
U1：U2＝3：2

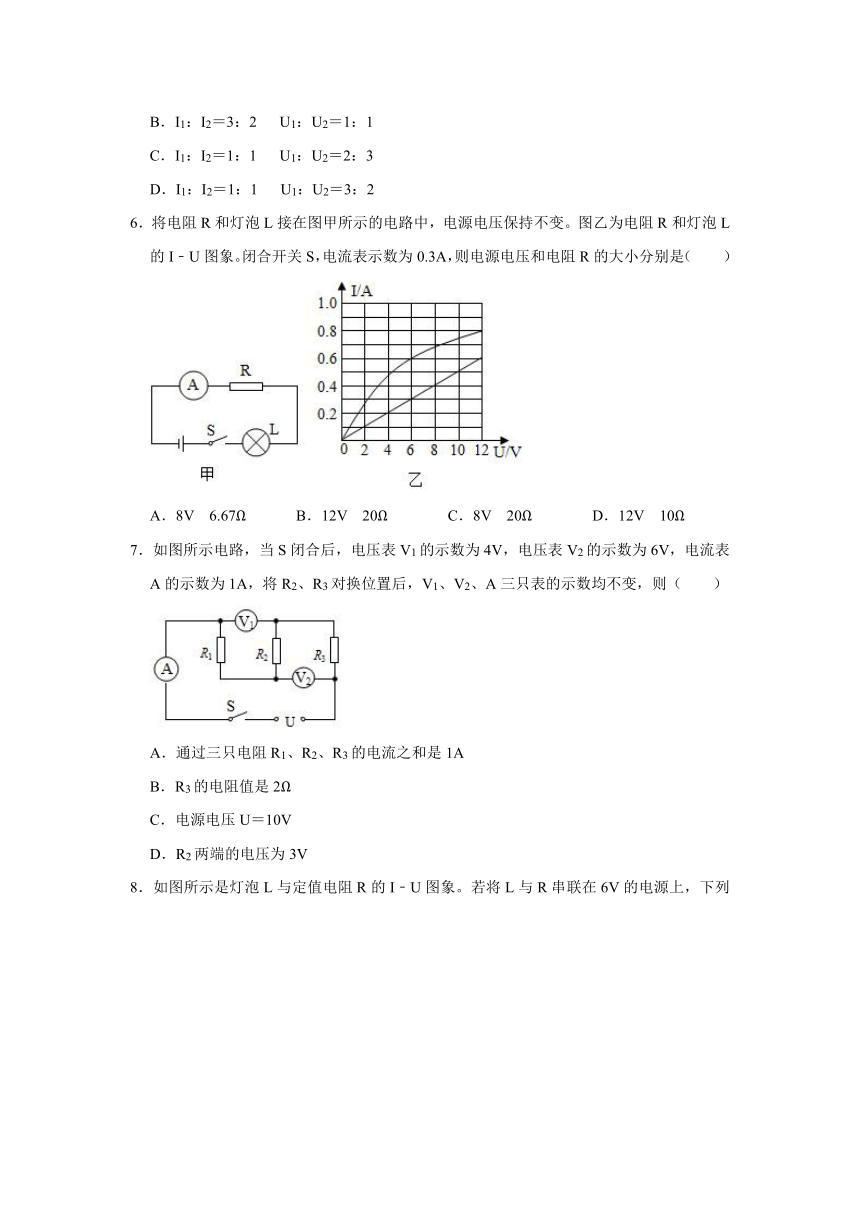

6．将电阻R和灯泡L接在图甲所示的电路中，电源电压保持不变。图乙为电阻R和灯泡L的I﹣U图象。闭合开关S，电流表示数为0.3A，则电源电压和电阻R的大小分别是（　　）
A．8V
6.67Ω
B．12V
20Ω
C．8V
20Ω
D．12V
10Ω
7．如图所示电路，当S闭合后，电压表V1的示数为4V，电压表V2的示数为6V，电流表A的示数为1A，将R2、R3对换位置后，V1、V2、A三只表的示数均不变，则（　　）
A．通过三只电阻R1、R2、R3的电流之和是1A
B．R3的电阻值是2Ω
C．电源电压U＝10V
D．R2两端的电压为3V

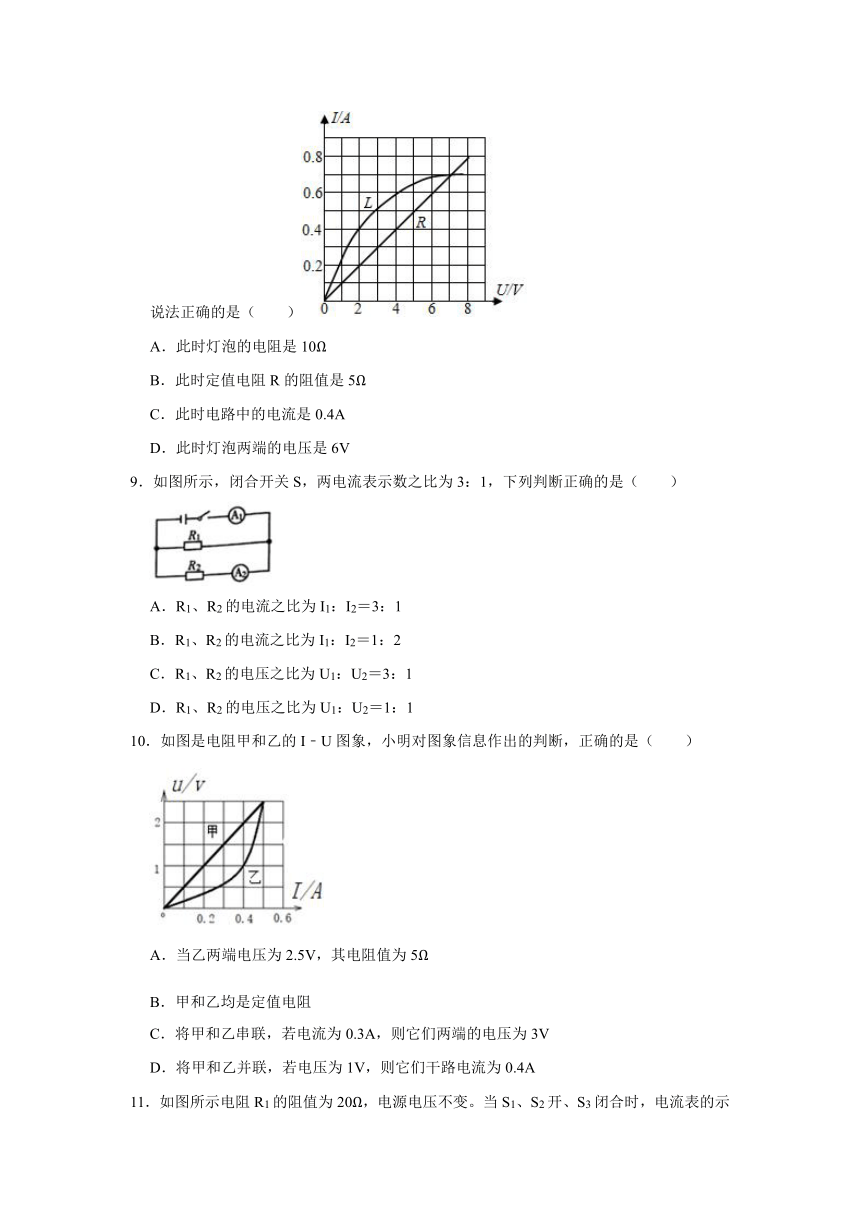

8．如图所示是灯泡L与定值电阻R的I﹣U图象。若将L与R串联在6V的电源上，下列说法正确的是（　　）
A．此时灯泡的电阻是10Ω
B．此时定值电阻R的阻值是5Ω
C．此时电路中的电流是0.4A
D．此时灯泡两端的电压是6V
9．如图所示，闭合开关S，两电流表示数之比为3：1，下列判断正确的是（　　）
A．R1、R2的电流之比为I1：I2＝3：1
B．R1、R2的电流之比为I1：I2＝1：2
C．R1、R2的电压之比为U1：U2＝3：1
D．R1、R2的电压之比为U1：U2＝1：1
10．如图是电阻甲和乙的I﹣U图象，小明对图象信息作出的判断，正确的是（　　）
A．当乙两端电压为2.5V，其电阻值为5Ω
B．甲和乙均是定值电阻
C．将甲和乙串联，若电流为0.3A，则它们两端的电压为3V
D．将甲和乙并联，若电压为1V，则它们干路电流为0.4A
11．如图所示电阻R1的阻值为20Ω，电源电压不变。当S1、S2开、S3闭合时，电流表的示数为0.45A；S1断开，S2、S3闭合时，电流表示数为0.75A，下列说法正确的是（　　）
A．电源电压是15V
B．S2、S3断开S1闭合时，电流表的示数是0.3A
C．R2的阻值是30Ω
D．S1、S2闭合S3断开时，电流表的示数是0.18A
12．如图所示的是两导体A、B中的电流与两端电压的关系图象，由图象可知（　　）
A．A两端的电压与通过它的电流成正比
B．当B两端的电压为0时，电阻也为0
C．A的电阻小于B的电阻
D．B的电阻为5Ω
二．多选题
13．下列说法中，正确的是（　　）
A．相同的电压加在阻值不同的导体两端，电流一定不同
B．用不同的电阻研究电流和电压的关系，得到的结论都一样
C．同一电阻，它两端电压越大，通过它的电流也越大
D．当加在某电阻两端的电压改变时，该电阻两端的电压与电流的比值也随着改变
三．填空题
14．电流、电压和电阻，是电路学习中三个重要的物理量，如图所示情境粗略却形象地反映了这三者之间的关系。
①图中丙与甲的关系反映了　
　的关系，丙与乙的关系反映了　
　的关系。
②图中信息还反映出导体的电阻与导体的　
　有关，它们的关系可归纳为：相同条件下，　
　。
15．某个导体通过0.5A的电流时，电阻为10Ω．若通过1A的电流时，该导体的电阻为　
　Ω；若该导体不通电时，其电阻为　
　Ω。
16．将两个阻值比为1：2的定值电阻R1、R2，串联接在电压为6V的电路中，通过R2的电流是0.2A，则R1和R2两端的电压比为　
　，R2的电阻　
　Ω；若把它们并联接入同一电路，则通过R1和R2的电流比是　
　。
参考答案
一．选择题
1．
D。
2．
D。
3．
B。
4．
B。
5．
B。
6．
C。
7．
D。
8．
C。
9．
D。
10．
A。
11．
C。
12．
C。
二．多选题
13．
ABC。
三．填空题
14．①电流与电压；电流与电阻。
②横截面积；导体的横截面积越小，其电阻越大。
15．
10；10。
16．（1）1：2；（2）20；（3）2：1。
