§4 实验：用打点计时器测 速度
一、打点计时器：
１.电磁打点计时器：
2.电火花计时器：
3.其它类型打点计时器：

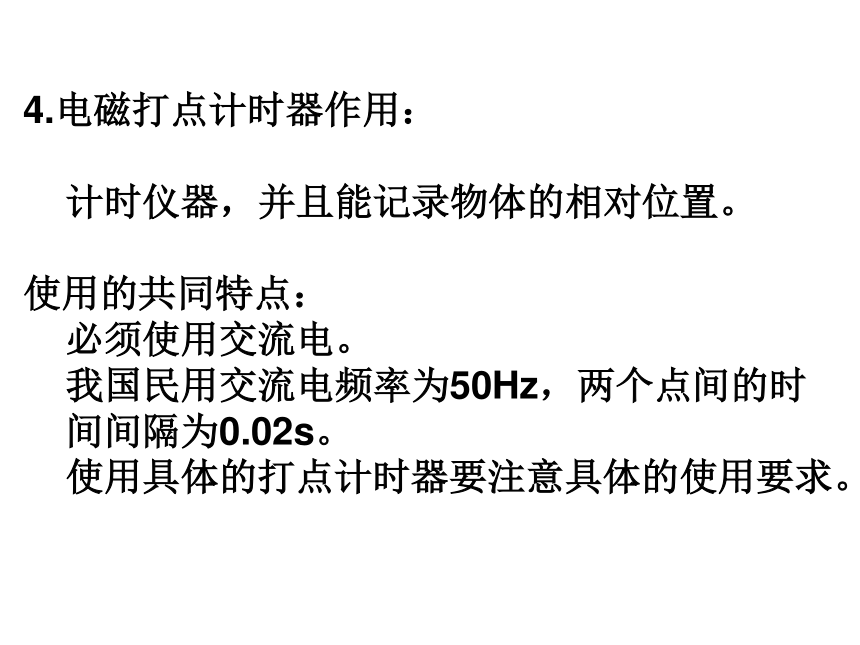

4.电磁打点计时器作用：
计时仪器，并且能记录物体的相对位置。
　　
使用的共同特点：
必须使用交流电。
我国民用交流电频率为50Hz，两个点间的时
间间隔为0.02s。
使用具体的打点计时器要注意具体的使用要求。
二、熟悉打点计时器的构造和使用方法
1、依照老师的说明，了解打点计时器的结构和使用要求、注意事项，把打点计时器固定好。
2、按照说明连接使用仪器并把纸带装好。
3、启动电源，释放小车或用手水平地拉纸带，纸带上就打出一 行小点。随后立即关闭电源。
4、取下纸带，观察点子的分布情况，选择适当的计数点，注意计数点间的时间间隔。
5、用刻度尺分别测量出第一个点到第n个点的距离。
6、 在进行实际测量之前，依据实验要求自己设计一个表格，用来记录以上测量值和填写相应计算的结果。

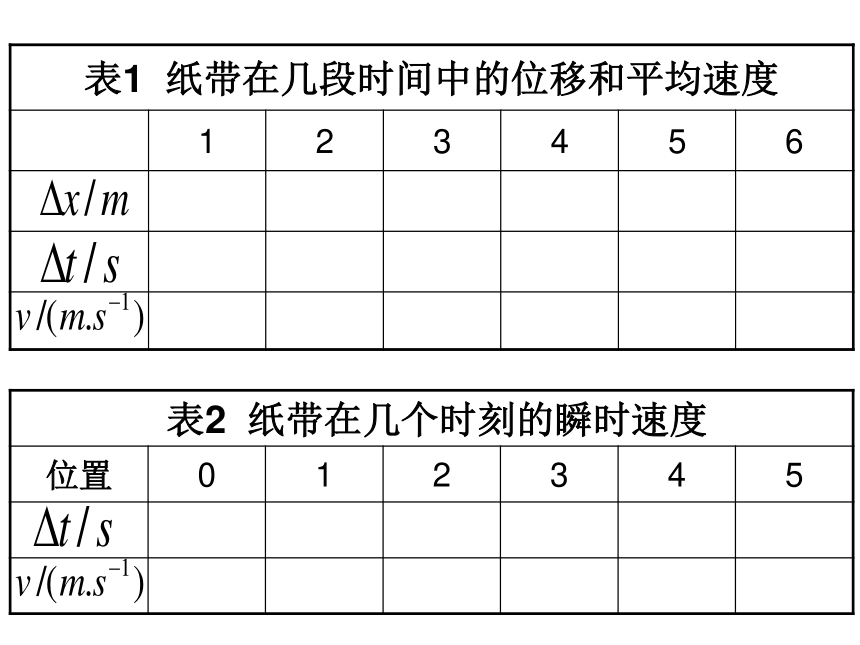

表1 纸带在几段时间中的位移和平均速度
1 2 3 4 5 6
表2 纸带在几个时刻的瞬时速度
位置 0 1 2 3 4 5
三、纸带处理：
1.判断物体的运动规律
A
B
C
D
2.计算变速直线运动中某段的平均速度
0 A B C D E
X1
X2
X3
X4
X5
XⅠ
XⅡ
XⅢ
XⅣ
XⅤ
3.计算变速直线运动中某点的瞬时速度
0 A B C D E
O A B C D
2.50
5.49
8.99
13.01
纸带在几个时刻的瞬时速度
位置 O A B C D
0.458
0.541
0.627
单位 cm
（10）如图是研究匀变速直线运动实验中打点计时器打出的纸带，每5个打点选一个计数点，各计数点对应在刻度尺上的示数已在图中示出，单位是cm，交流电源50Hz。计数点间隔时间为T= ，Vc= ，
0.10 s
0.20 m/s
纸带在几段时间中的平均速度
0 1 2 3 4 5 6 7
7.40 9.45 11.40 13.47 15.65 17.65 19.60 20.03
0.2 0.2 0.2 0.2 0.2 0.2 0.2 0.2
0.370 0.473 0.570 0.674 0.783 0.883 0.980 1.00
V
0.370 0.473 0.570 0.674 0.783 0.883 0.980 1.00
0
1 2 3 4 5 6 7
t/10 -1s
v/(m·s-1)
1.0
0.8
0.6
0.4
0.2
四 、用图象表示速度
在表格中我们只能粗略得知纸带在有些间断的点的速度.要想形象的了解纸带的速度变化规律我们还要借助于图象。
t/s
v/(m·s-1)
0
t/s
v/(m·s-1)
0
v-t图象：
1.能读出速度V、时刻 t 的对应关系
2.观察出速度V随时间 t 的变化关系
3.能判断物体的运动规律
t
O
V
t
O
V
t
O
V
t
O
V
运动的物体带动纸带被打点计时器打上一系列的点,这些点的距离不一定相等,但这些点能说明
A．运动物体在一段时间内的位移
B．运动物体在一段时间内的运动快慢
C．运动物体在某时刻的位置
D．运动物体的运动性质
( A B C D )
2. 通过打点计时器得到的一条纸带上的点子不均匀,下列判断正确的是
A．点子密集的地方物体的运动速度比较大
B．点子密集的地方物体的运动速度比较小
C．点子不均匀说明物体在做变速运动
D．点子不均匀说明打点计时器有故障
( B C )
3.在你练习使用打点计时器时,小车拖动纸带并在上面打下一系列的小点,根据你所打出纸带,在判断纸带表示的运动是匀速直线运动还是变速直线运动时
A．应通过测量纸带表示的运动的全程来判断？
B．必须通过计算任意两点间的平均速度来判断
C．必须通过计算全程的平均速度来计算
D 可以通过测量每相邻两点间的距离,看其是否相同
来判断
( D )
