2020-2021学年九年级全册人教版物理
第十六章第四节变阻器同步测试
一、单选题（共10题；共20分）
1.在如图所示的的电路中，闭合开关S后，要使滑动变阻器的滑片P向右移动时，电流表示数减小，则M、N应与滑动变阻器上的哪两个接线柱相连（ ）

A. M接C，N接D　 B. M接A，N接B　 C. M接C，N接B D. M接A，N接D
2.下列关于物理概念的说法中，错误的是（ ）
A. 1kg水在100℃具有的热量比在0℃具有热量多
B. 滑动变阻器是靠改变接入电路的电阻线的长度来改变电阻的
C. 能量可以从一种形式转移为其他形式，或从一个物体转化到其他物体，但能的总量保持不变
D. 在材料和长度相同时，导体的横截面积越大，它的电阻越小
3.下列用电器中，不需要变阻器的是 （ ）
A. 普通家用的白炽电灯 B. 电视机或收音机 C. 无级调光书写台 D. 调温电熨斗

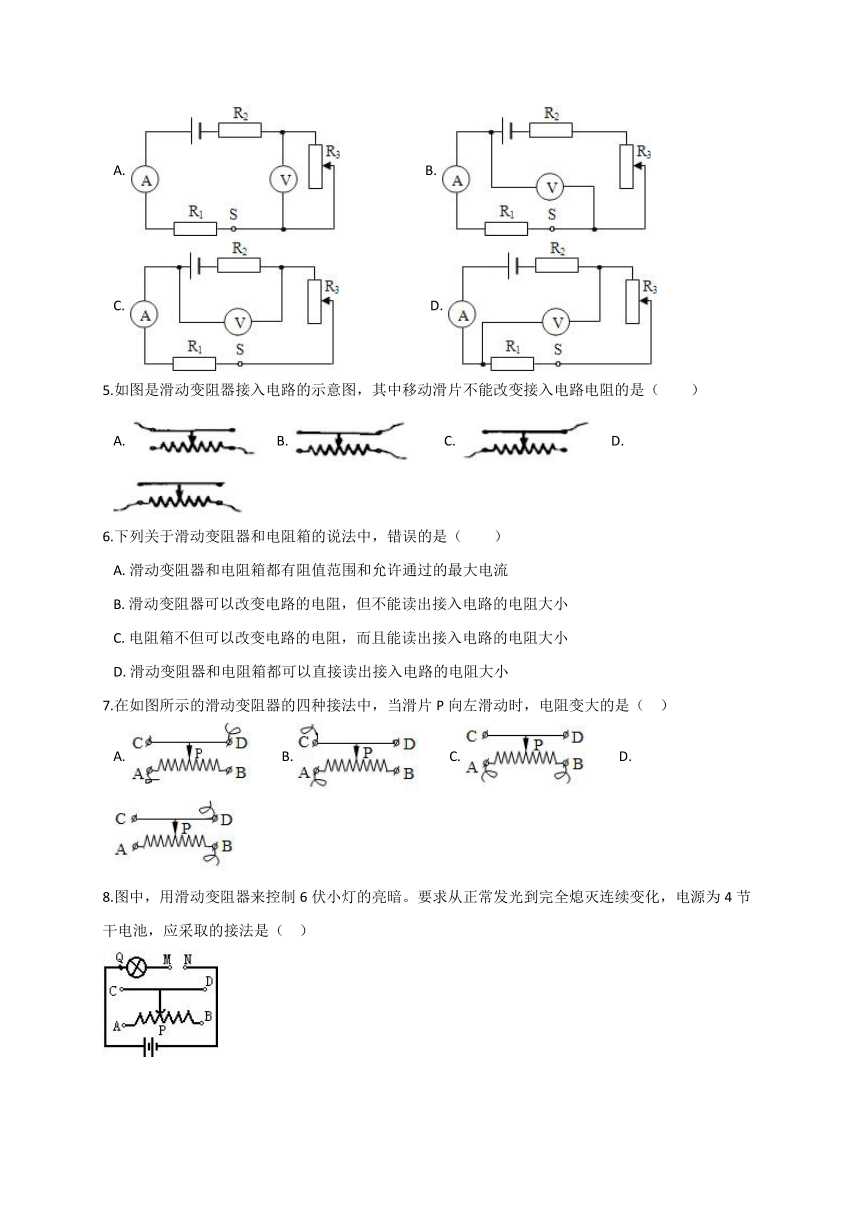

4.小明同学做电学实验，通过改变滑动变阻器R3电阻的大小，依次记录的电压表和电流表的读数如表所示，分析表格中实验数据，可推断小明实验时所用的电路可能是下列电路图中的哪一个？（
　???????????????C.?M接C，N接B???????????????D.?M接A，N接D
2.下列关于物理概念的说法中，错误的是（??
）
A.?1kg水在100℃具有的热量比在0℃具有热量多
B.?滑动变阻器是靠改变接入电路的电阻线的长度来改变电阻的
C.?能量可以从一种形式转移为其他形式，或从一个物体转化到其他物体，但能的总量保持不变
D.?在材料和长度相同时，导体的横截面积越大，它的电阻越小
3.下列用电器中，不需要变阻器的是??????（?
?）
A.?普通家用的白炽电灯?????????????B.?电视机或收音机?????????????C.?无级调光书写台?????????????D.?调温电熨斗
4.小明同学做电学实验，通过改变滑动变阻器R3电阻的大小，依次记录的电压表和电流表的读数如表所示，分析表格中实验数据，可推断小明实验时所用的电路可能是下列电路图中的哪一个？（
）
电压表示数U/V
0.60
0.70
0.80
0.90
1.00
1.10
电流表示数I/A
0.18
0.21
0.24
0.27
0.30
0.33
A.??????????????????????????B.????
C.???????????????????????????D.?
5.如图是滑动变阻器接入电路的示意图，其中移动滑片不能改变接入电路电阻的是（　　）
A.??????B.??????????C.??????D.?
6.下列关于滑动变阻器和电阻箱的说法中，错误的是（　　）
A.?滑动变阻器和电阻箱都有阻值范围和允许通过的最大电流
B.?滑动变阻器可以改变电路的电阻，但不能读出接入电路的电阻大小
C.?电阻箱不但可以改变电路的电阻，而且能读出接入电路的电阻大小
D.?滑动变阻器和电阻箱都可以直接读出接入电路的电阻大小
7.在如图所示的滑动变阻器的四种接法中，当滑片P向左滑动时，电阻变大的是（??
）
A.??????????B.??????????C.??????????D.?
8.图中，用滑动变阻器来控制6伏小灯的亮暗。要求从正常发光到完全熄灭连续变化，电源为4节干电池，应采取的接法是（??
）
A.?C接M，B接N?????????????????????????????????????????????????????B.?A接M，B接N，D接N
C.?A接Q，C接M，B接N?????????????????????????????????????????D.?A接N，B接Q，C接M，M接N

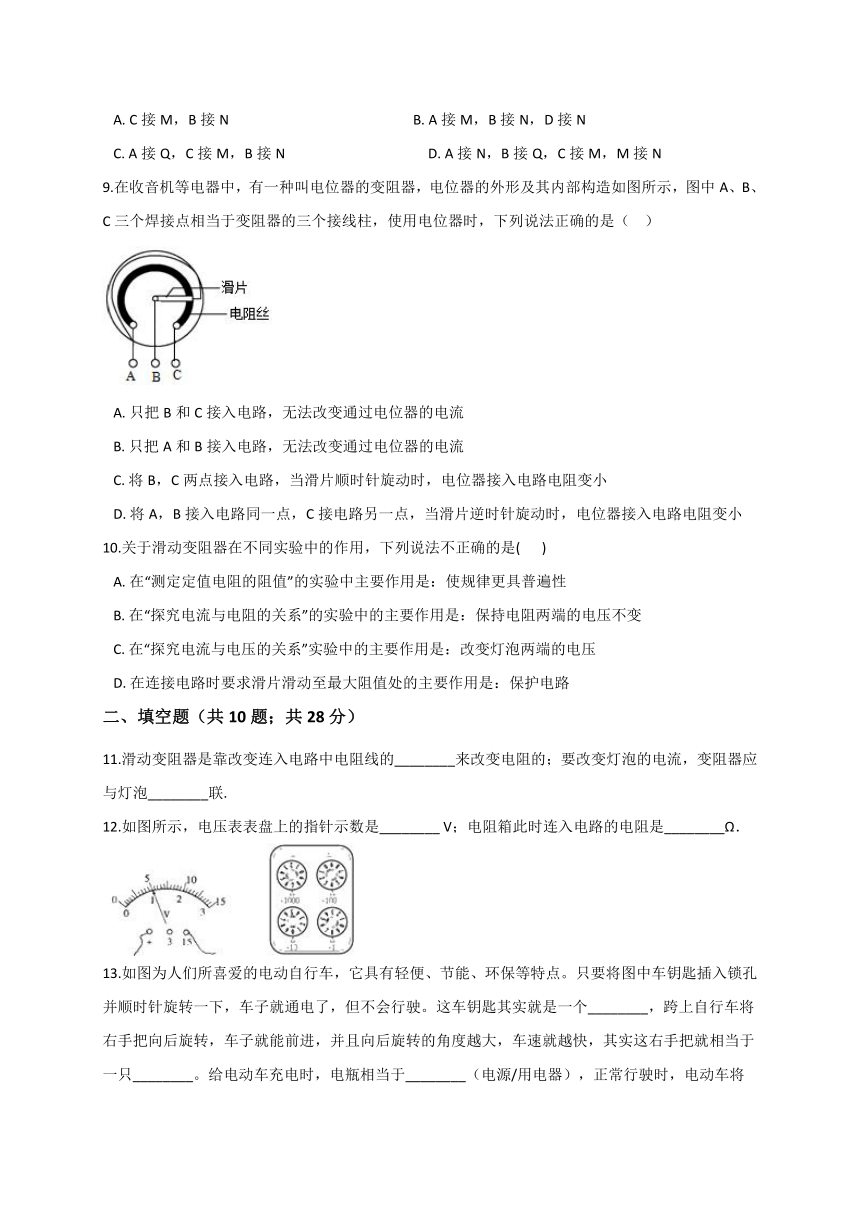

9.在收音机等电器中，有一种叫电位器的变阻器，电位器的外形及其内部构造如图所示，图中A、B、C三个焊接点相当于变阻器的三个接线柱，使用电位器时，下列说法正确的是（??
）
A.?只把B和C接入电路，无法改变通过电位器的电流
B.?只把A和B接入电路，无法改变通过电位器的电流
C.?将B，C两点接入电路，当滑片顺时针旋动时，电位器接入电路电阻变小
D.?将A，B接入电路同一点，C接电路另一点，当滑片逆时针旋动时，电位器接入电路电阻变小
10.关于滑动变阻器在不同实验中的作用，下列说法不正确的是(????
)
A.?在“测定定值电阻的阻值”的实验中主要作用是：使规律更具普遍性
B.?在“探究电流与电阻的关系”的实验中的主要作用是：保持电阻两端的电压不变
C.?在“探究电流与电压的关系”实验中的主要作用是：改变灯泡两端的电压
D.?在连接电路时要求滑片滑动至最大阻值处的主要作用是：保护电路
二、填空题（共10题；共28分）
11.滑动变阻器是靠改变连入电路中电阻线的________来改变电阻的；要改变灯泡的电流，变阻器应与灯泡________联.
12.如图所示，电压表表盘上的指针示数是________?V；电阻箱此时连入电路的电阻是________Ω．

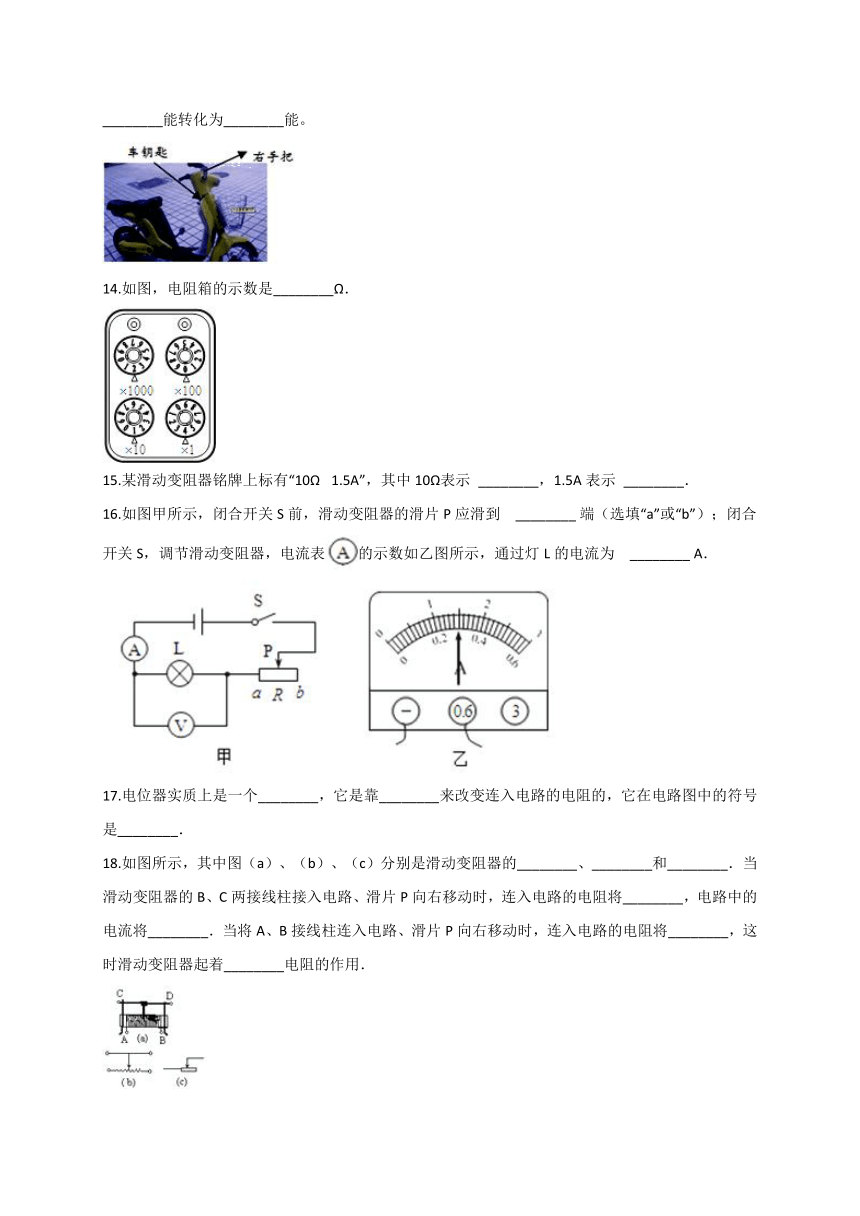

13.如图为人们所喜爱的电动自行车，它具有轻便、节能、环保等特点。只要将图中车钥匙插入锁孔并顺时针旋转一下，车子就通电了，但不会行驶。这车钥匙其实就是一个________，跨上自行车将右手把向后旋转，车子就能前进，并且向后旋转的角度越大，车速就越快，其实这右手把就相当于一只________。给电动车充电时，电瓶相当于________（电源/用电器），正常行驶时，电动车将________能转化为________能。
14.如图，电阻箱的示数是________Ω．
15.某滑动变阻器铭牌上标有“10Ω?
1.5A”，其中10Ω表示
________，1.5A表示
________．
16.如图甲所示，闭合开关S前，滑动变阻器的滑片P应滑到　________?端（选填“a”或“b”）；闭合开关S，调节滑动变阻器，电流表的示数如乙图所示，通过灯L的电流为　________?A．
17.电位器实质上是一个________，它是靠________来改变连入电路的电阻的，它在电路图中的符号是________．
18.如图所示，其中图（a）、（b）、（c）分别是滑动变阻器的________、________和________．当滑动变阻器的B、C两接线柱接入电路、滑片P向右移动时，连入电路的电阻将________，电路中的电流将________．当将A、B接线柱连入电路、滑片P向右移动时，连入电路的电阻将________，这时滑动变阻器起着________电阻的作用．

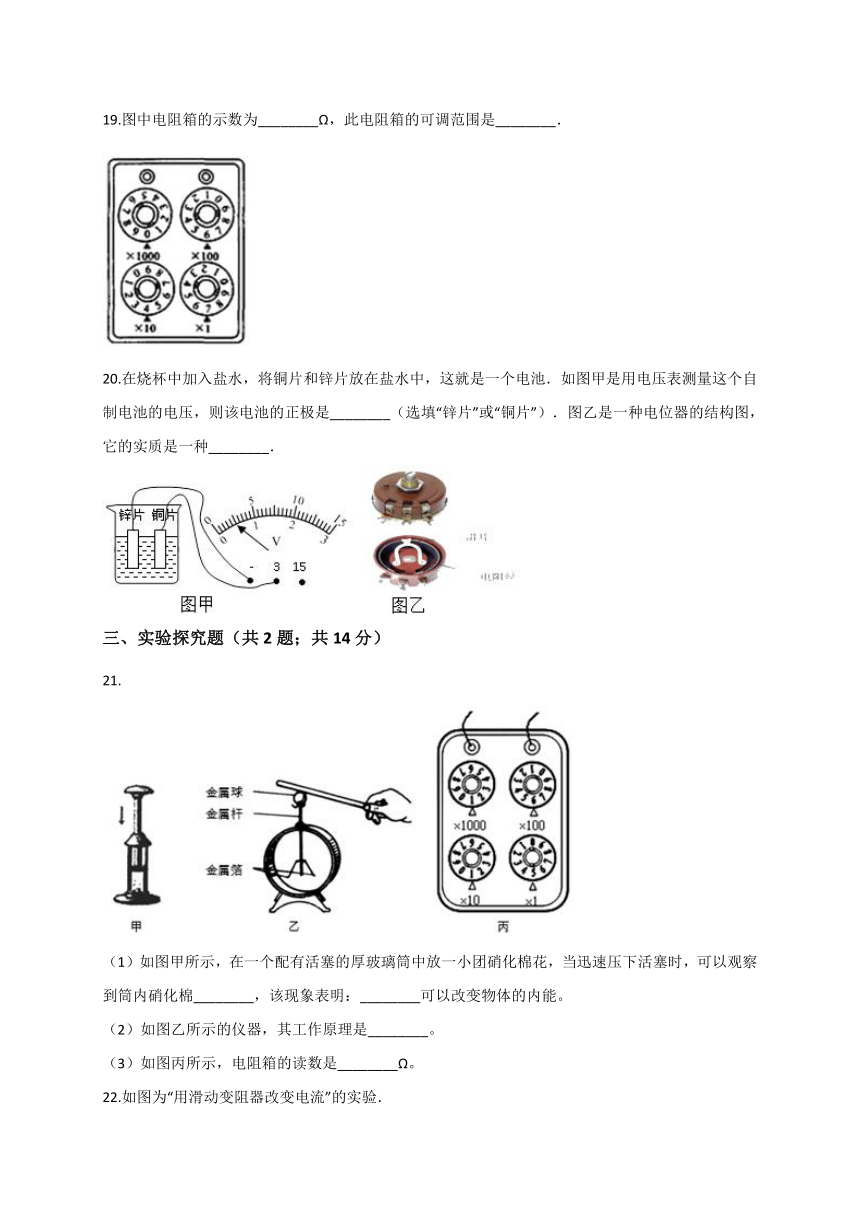

19.图中电阻箱的示数为________Ω，此电阻箱的可调范围是________．
20.在烧杯中加入盐水，将铜片和锌片放在盐水中，这就是一个电池．如图甲是用电压表测量这个自制电池的电压，则该电池的正极是________（选填“锌片”或“铜片”）．图乙是一种电位器的结构图，它的实质是一种________．
三、实验探究题（共2题；共14分）
21.???????????????????
（1）如图甲所示，在一个配有活塞的厚玻璃筒中放一小团硝化棉花，当迅速压下活塞时，可以观察到筒内硝化棉________，该现象表明：________可以改变物体的内能。
（2）如图乙所示的仪器，其工作原理是________。
（3）如图丙所示，电阻箱的读数是________Ω。
22.如图为“用滑动变阻器改变电流”的实验．
（1）在闭合开关前，滑片P应移动到最________端（选填“左”或“右”）.
（2）滑片向A端滑动时，小灯泡________（选填“变亮”，“变暗”或“不变”）
（3）开始实验后，如果甲同学发现无论怎样移动滑片P，灯的亮度都不发生变化，而且一直很暗，这可能是________；
四、综合题（共3题；共38分）
23.请记录下列量具所测物理量的数值
（1）如图1所示，温度计的示数为________℃．
（2）如图2所示，电阻箱的示数是________Ω．
24.如图所示的装置中，滑动变阻器标有“20Ω
0.5A”字样，连接情况如图所示．
（1）闭合开关前，应将滑片移动到________端（填A或B）．
（2）闭合开关，当滑片向左移动时，灯会变________，电流表的示数会变________（填“大”或“小”）.
（3）如果将滑动变阻器的电阻拆下来时，电阻线的电阻会　________　（填“变大”或“变小”或“不变”）．
25.请回答下列有关滑动变阻器的问题．
（1）写出图甲中各字母所代表的部件名称．
（a）A，B，C，D是________；
（b）E是________，其表面涂有________；
（c）F是________，它的电阻可忽略不计；
（c）G是________
（e）P是________，它与E接触的地方是相连的；
（f）H是________，它是________（填“导体”或“绝缘体”）．
（2）滑动变阻器的工作原理是：通过改变滑动变阻器接入电路的电阻线的________，来改变电阻的大小．
（3）图乙是滑动变阻器的结构示意图．
（a）当A、C两个接线柱接入电路时，则线圈中接入电路的电阻线是：________部分；如果
滑动片P向右移动，则接入电路的电阻线变________，接入电路的电阻变________；
（b）如果将C，D两个接线柱接入电路时，相当于一段没有电阻的导线连入电路，将________
（填“能”或“不能”）改变电路的电阻；
（c）当A、B两个接线柱接入电路时，不管如何移动滑动片P，电阻线AB始终________
（填“全部”或“部分”）接入电路，相当于接入一个定值电阻，也起不到改变电阻的作用；
（d）要把滑动变阻器正确接入电路，且能起到改变电阻的作用，通常有四种接线方法，
分别是将________和________、________和________、________和________或________和________接线柱接入电路中．
（4）滑动变阻器的符号是________．
（5）某滑动变阻器的铭牌上标有“电阻200Ω”电流1
A”的字样，其中
“电阻200Ω”表示________；
“电流1
A”表示________．
答案解析部分
一、单选题
1.【答案】
D
【解析】
【分析】滑动变阻器的原理是靠改变连入电路中的电阻丝的长度来改变电阻的，它的正确接法是“一上一下”．哪一段电阻丝被接入电路中是由下面的接线柱决定的．若接左下接线柱，滑片向右移动，电阻变大，则电路中的电流变小；若接右下接线柱，滑片向左移动，电阻变大，则电路中的电流变小．
【解答】滑片向右移动，电流表示数减小，电阻值则增大；所以应将A、C或A、D接入电路，即M接A，N接C或D．
故选D．
【点评】滑动变阻器接入电路时，一定要选择一上一下接线柱，并且滑动变阻器连入电路的部分，取决于连入电路的下面接线柱．
2.【答案】
A
【解析】【解答】解：
A．热量是一个过程量，要用“吸收”或“放出”来表达，而不能用“具有”或“含有”来修饰，故A错误；
B．滑动变阻器是靠改变电阻线在电路中的长度来改变电阻，从而逐渐改变电路中的电流大小，故B正确；
C．能量既不会创生，也不会消失，它只能从一种形式转化为另一种形式，或者从一个物体转移到另一个物体，在转化或转移的过程中，能量的总量不变，故C正确；
D．电阻大小的影响因素：电阻的长度、横截面积、材料，在材料和长度相同时，导体的横截面积越大，它的电阻越小，故D正确．
故选A．
【分析】（1）在热传递过程中传递内能的多少叫热量，热量是个过程量，要用“吸收”或“放出”来表达，而不能用“具有”或“含有”来修饰；（2）滑动变阻器的原理：移动滑片改变连入电路的电阻丝的长度，改变连入电路的电阻，改变电路中的电流；（3）能量既不会创生，也不会消失，它只能从一种形式转化为另一种形式，或者从一个物体转移到另一个物体，在转化或转移的过程中，能量的总量不变，这就是能量守恒定律；（4）电阻大小的影响因素：电阻的长度、横截面积、材料，在横截面积和材料一定时，电阻越长，电阻越大．
3.【答案】
A
【解析】
【分析】变阻器是通过改变连入电路的电阻丝的长度，改变连入电路的电阻，从而改变电路中的电流．据此分析．
【解答】电视机和收音机都需要变阻器来调节音量；
调光书写台，需要调光，也需要变阻器调节电路中的电流；
调温电熨斗需要调温，是通过变阻器调节电路中的电流，调节产生热量的多少；
普通家用的白炽电灯，照明不需要变阻器．
故选A．
【点评】本题考查了变阻器在实际生活中的应用，平时学习时注意多联系生活、多分析
4.【答案】
B
【解析】【解答】A、电压表测量的是滑动变阻器两端的电压，三电阻串联，当滑片上移时连入电阻变小，电路中的电阻变小，电流变大，电流表的示数变大；滑动变阻器分压变小，电压表的示数变小，不符合题意；
B、电压表测量的是AB间电阻两端的电压，三电阻串联，当滑片上移时连入电阻变小，电路中的电阻变小，电流变大，电流表的示数变大；电压表的示数也变大，符合题意；
C和D、都是测量下面电阻和滑动变阻器两端的电压，三电阻串联，当滑片上移时连入电阻变小，电路中的电阻变小，电流变大，电流表的示数变大；电阻和滑动变阻器串联后两端的电压变小，电压表的示数变小，不符合题意；
故选B．
5.【答案】
D
【解析】【解答】由图可知：A.
B.
C中滑动变阻器的接法都是“一上一下”，移动滑片能够改变接入电路的阻值。而D中，滑动变阻器的接法是“两下”接法，这种接法连入的是滑动变阻器的最大值，是定值电阻，无论滑片怎么移动，都不能变阻。
故答案为：D.
【分析】滑动变阻器：
??????①
原理：改变接入电路中电阻线的长度来改变电阻的.
??????②
作用：通过改变接入电路中的电阻来改变电路中的电流和电压.
??
??
③
正确使用：A．应串联在电路中使用；B．接线要“一上一下”；C．通电前应把阻值调至最大的地方.
6.【答案】
D
【解析】【解答】解：A、滑动变阻器和电阻箱都有阻值范围和允许通过的最大电流，A的说法是正确的；
B、滑动变阻器是靠改变连入电路中电阻丝的长度来改变电阻的，所以它可以改变电路的电阻，但不能读出接入电路的电阻大小，B的说法是正确的；
C、电阻箱是一种可以调节电阻大小并且能够显示出电阻阻值的变阻器，C的说法是正确的；
D、由于滑动变阻器不能读出接入电路的电阻大小，所以D的说法是错误的．
故选
D．
【分析】滑动变阻器是靠改变连入电路中电阻丝的长度来改变电阻；电阻箱是一种可以调节电阻大小并且能够显示出电阻阻值的变阻器．　
7.【答案】
D
【解析】【解答】解：A、滑动变阻器的A、D接线柱接入电路，当滑片向左滑动时，电阻丝接入电路的长度变短，所以电阻减小。A不符合题意。
B、滑动变阻器的A、C接线柱接入电路，当滑片向左滑动时，电阻丝接入电路的长度变短，所以电阻减小。B不符合题意
C、滑动变阻器的A、B两个接线柱接入电路，此时的滑动变阻器接入电路的电阻不变，为阻值是滑动变阻器最大电阻的定值电阻。C不符合题意。
D、滑动变阻器的B、D接线柱接入电路，当滑片向左滑动时，电阻丝接入电路的长度变长，所以电阻增大。D符合题意。
故答案为：D。
【分析】当滑片远离下面的接线柱时，电阻变大。
8.【答案】
C
【解析】【解答】解：选项的连接如下图所示：
A、C接M，B接N，当滑片移到右端时接入电路的电阻为0，此时灯泡正常发光，当滑片向左移动时灯泡两端分得的电压变小，灯泡变暗，不能使灯泡完全熄灭，所以不符合要求，A不正确；
B、A接M，B接N，D接N，当滑片移到左端时接入电路的电阻为0，此时灯泡正常发光，当滑片向右移动时灯泡两端分得的电压变小，灯泡变暗，不能使灯泡完全熄灭，所以不符合要求，B不正确；
C、A接Q，C接M，B接N，灯泡与滑动变阻器AP部分并联后与PB部分串联，当滑片P移至A端时灯泡被短路熄灭，当滑片从A端向B端移动时灯泡两端分得的电压变大，灯泡由熄灭变亮，当移至B端时，灯泡与滑动变阻器的最大阻值并联灯泡正常发光，符合题意，C符合题意；
D、A接N，B接Q，C接M，M接N，滑动变阻器与灯泡并联，滑片的移动不能改变灯泡两端的电压，即灯泡的亮暗不变，D不正确。
故答案为：C
【分析】滑动变阻器有四个接线柱，选择的接线柱应一上一下，结合题目要求选择相应的接线柱即可。
9.【答案】
C
【解析】【解答】解：AC．只把B和C接入电路，滑片下方电阻丝接入电路，当滑片顺时针旋动时，B、C间电阻丝的长度变短，电位器接入电路电阻变小，A不符合题意、C符合题意；
B．只把A和B接入电路，滑片上方和左方电阻丝接入电路，滑片移动时A、B间电阻丝的长度发生改变，接入电路中的电阻发生变化，可以改变通过电位器的电流，B不符合题意；
D．将A、B接入电路同一点，C接电路另一点，A、B间的电阻被短路，接入电路中的电阻为B、C间的电阻，当滑片逆时针旋动时，B、C间电阻丝的长度变长，电位器接入电路电阻变大，D不符合题意。
故答案为：C
【分析】滑动变阻器通过改变接入电路中的电阻丝的长度改变电阻，接入的长度变大，电阻变大。
10.【答案】
A
【解析】【解答】A.在测量定值电阻的实验中，滑动变阻器可以实现多次测量，求平均值减小误差，A符合题意；
B.探究电流和电阻的关系时，滑动变阻器可以保持定值电阻两端的电压不变，B不符合题意；
C.探究电流和电压关系时，滑动变阻器的作用是改变灯泡两端的电压，C不符合题意；
D.滑动变阻器使用时，阻值在最大处，可以保护电路，D不符合题意。
故答案为：A.
【分析】使用滑动变阻器时，可以保护电路，在探究规律时，可以多次使用使结论更具普遍性，测量数据时，可以多次测量减小误差。
二、填空题
11.【答案】长度；串
【解析】【解答】滑动变阻器是靠改变连入电路中电阻线的长度来改变电阻的；要改变灯泡的电流，变阻器应与灯泡串联.
故答案为：长度；串
【分析】本题考查了滑动变阻器的使用及原理，滑动变阻器要与被测电路串联.
12.【答案】5；7408
【解析】【解答】解：根据电压表图示可知，电压表选择的0～15V，每一个大格代表5V，每一个小格代表0.5V，示数是5V．
由图可知，电阻箱接入电路的阻值为R=7×1000Ω+4×100Ω+0×10Ω+8×1Ω=7408Ω．
故答案为：5；7408．
【分析】电压表的读数：先确定电压表的量程，然后确定每一个大格和每一个小格各代表多少．
电阻箱的读数方法：分别读出旋钮对应的读数，用数字乘以底下的倍数，最后将四个数据相加．
13.【答案】开关；滑动变阻器；用电器；电；机械
【解析】【解答】电动自行车钥匙插入锁孔并顺时针旋转一下，车子就通电了，所以这车钥匙其实就是一个开关，电动自行车将右手把向后旋转，车子就能前进，并且向后旋转的角度越大，车速就越快，所以这右手把就相当于一只滑动变阻器；电瓶充电时是将电能转化为化学能，此时电瓶相当于用电器；电动自行车在电动骑行时，用蓄电池来供电，将蓄电池的化学能转化成电能，再通过电动机将电能转化成机械能的。
故答案为：开关；滑动变阻器；用电器；电；机械.
【分析】根据电路的工作状况，结合滑动变阻器的连接和使用分析电路的工作状况，电动机工作时，将电能转化为机械能.
14.【答案】
2014
【解析】【解答】解：由图可知，变阻箱的示数：R=2×1000Ω+0×100Ω+1×10Ω+4×1Ω=2014Ω．
故答案为：2014Ω．
【分析】电阻箱的读数方法：用“△”所对的数字乘以下面的倍数，然后把他们相加．
15.【答案】滑动变阻器的最大阻值是10Ω；允许通过的最大电流是1.5A
【解析】【解答】解：滑动变阻器铭牌标有“10Ω?
1.5A”，10Ω表示滑动变阻器连入电路的最大电阻是10Ω；1.5A表示滑动变阻器通过的电流不能超过1.5A．
故答案为：滑动变阻器的最大阻值是10Ω；允许通过的最大电流是1.5A．
【分析】滑动变阻器的铭牌上标有滑动变阻器的最大阻值和允许通过的最大电流．
16.【答案】
b　；0.3　
【解析】【解答】解：闭合开关S前，滑动变阻器的滑片P应滑到b端，使接入电路中的电阻最大；
电流表选择0～0.6A量程，分度值为0.02A，读数为0.3A，故通过灯L的电流为0.3A．
故答案为：b；0.3．
【分析】（1）滑动变阻器在使用时，闭合开关前，滑片P要位于最大阻值处，使接入电路中的阻值最大；
（2）首先确定电流表的量程和最小分度值，读出电流表的示数，即通过灯L的电流大小．
17.【答案】
滑动变阻器；改变连入电路的电阻丝的长度；
【解析】【解答】解：电位器实质是一个滑动变阻器，滑动变阻器的工作原理：改变连入电路的电阻丝的长度，来改变连入电路的电阻值，从而改变电路中的电流．滑动变阻器的符号为：
故答案为：滑动变阻器；改变连入电路的电阻丝的长度；如上图．
【分析】滑动变阻器在生活中有广泛的应用，收音机的调节音量的旋钮和调光台灯开关．
本题通过滑动变阻器的原理和在电路中的符号来解答．
18.【答案】
实物；结构示意图；符号；减小；增大；不变；固定
【解析】【解答】解：由图中知道：（a）、（b）、（c）分别是滑动变阻器的实物、结构示意图和符号；当滑动变阻器的B、C两接线柱接入电路、滑片P向右移动时，连入电路的电阻线变短，电阻变小，电流变大．当将A、B接线柱连入电路，相当于是把电阻线全部接入电路，滑片P向右移动时，连入电路的电阻将不变，这时滑动变阻器起着固定电阻的作用．
故本题的答案为：实物，结构示意图，符号，减小，增大，不变，固定．
【分析】要解答本题需掌握：滑动变阻器的原理是靠改变连入电路中电阻线的长度；滑动变阻器的接法是四个接线柱，必须一上一下．把上面两个接线柱接入电路相当于导线，把下边两个接线柱接入电路，相当于定值电阻；滑动变阻器上所标的电阻值和电流值指允许通过的最大电流和电阻的最大阻值．
19.【答案】647；0～9999Ω
【解析】【解答】题中滑动变阻器的示数为647Ω，此电阻箱的最小值为0Ω，电阻箱的最大值为9999Ω，故电阻箱的可调范围是0～9999Ω。
故答案为：647；0～9999Ω.
【分析】电阻箱的读数等于对应的数字与倍率的乘积后求和.
20.【答案】
铜片；变阻器
【解析】【解答】解：由图可知，电压表的选量程为0～3V，电池的电压为0.5V；因为与电压表正接线柱相连的为电池的正极，所以铜片是电池的正极．电位器是由一个电阻体和一个滑动系统组成，基本上就是一个滑动变阻器，当滑片滑动时，连入电路的电阻线长度发生改变，从而改变电阻值．
故答案为：铜片；变阻器．
【分析】根据电压表的量程和分度值读出示数即为电池的电压，根据“电流必须从电压表的正接线柱流入，负接线柱流出”判断电池的正极．电位器是可变电阻器的一种，通常是由电阻体和滑动系统组成，即靠一个动触点在电阻体上滑动来获得部分电压输出．
三、实验探究题
21.【答案】
（1）燃烧；做功（2）同种电荷相互排斥（3）1615
【解析】【解答】(1)迅速向下压活塞，活塞会压缩空气做功，使空气的内能增加，温度升高，当温度达到硝化棉的燃点时，硝化棉就会燃烧，通过此实验可说明做功可以改变物体的内能；(2)图乙是验电器，其原理是同种电荷相互排斥；(3)图丙电阻箱的示数为：1×1000Ω+6×100Ω+1×10Ω+5×1Ω=1615Ω。
【分析】（1）改变物体的内能有两种方式，一种是做功，外界对物体做功物体的内能增加，物体对外界做功物体的内能减小，第二种是热传递，热量向外界传递，物体的内能减小，热量由外界传向物体，物体的内能增加；
（2）验电器的两个金属薄片带同种电荷，同种电荷相互排斥为验电器的工作原理；
（3）电阻箱的度数利用对应旋钮的数值乘以对应的倍率相加即可。
22.【答案】
（1）左
（2）变暗
（3）滑动变阻器同时把下面两个接线柱接入电路
【解析】【解答】（1）实际连接实物的过程中，开关应断开，滑动变阻器滑片移到阻值最大处，下端选择的是A接线柱，因此滑片移到B端；
（2）滑片向A端滑动时，接入电路的电阻增大，电流减小，故灯变暗；
（3）如果滑动变阻器同时接下面两个接线柱A、B，滑动变阻器阻值全部接入电路，滑动变阻器被成为定值电阻，无论怎样移动滑动变阻器的滑片，电表示数都不变，而且灯泡的亮度比较暗.
故答案为：（1）左；（2）变暗；（3）滑动变阻器同时把下面两个接线柱接入电路.
【分析】滑动变阻器是电学实验中不可缺少的一个电路元件，可以起到保护电路及改变电路中电流的作用.在闭合开关前，需将变阻器的滑片移至最大阻值处，即让滑片在离下面接线柱最远的位置；滑动变阻器要接一上一下，若同时接上面两个接线柱，则相当于一段导线，若同时接下面两个接线柱，则相当于接入一个定值电阻，都不能起到改变电路中电流的作用.
四、综合题
23.【答案】
（1）26（2）1258
【解析】【解答】解：（1）图1所示的温度计的刻度是越往下示数越小，因此对应的温度是零摄氏度以上的温度值，分度值为1℃，因此图1中的温度值为26℃．（2）图2中电阻箱左上角旋钮对准的数字为1，右上角旋钮对准的数字为2，左下角旋钮对准的数字为5，右下角旋钮对准的数字为8，因此电阻箱的示数：1×1000Ω+2×100Ω+5×10Ω+1Ω×8=1258Ω．故答案为：26；1258．
【分析】（1）温度计的读数，要认清其量程和分度值，特别要注意液柱在零摄氏度以下的读数；（2）电阻箱要弄清楚箭头对准旋钮上的数字，再用数字乘以下面的倍数，然后把四个数字相加即可．
24.【答案】
（1）B（2）亮；大（3）不变．
【解析】【解答】（1）闭合开关前，应将滑片移动到阻值最大处，故将滑片移到B端；（2）闭合开关后将变阻器的滑片P向左移动过程中，接入电路中的电阻变小，电路中的总电阻变小，由I=
可得，电路中的电流变大，即电流表的示数变大；
由U=IR可得，灯泡两端的电压变大，再根据P=UI可知，灯泡的实际功率变大，故灯泡变亮；（3）将滑动变阻器的电阻拆下来时，电阻线的长度、材料以及横截面积都不变，故电阻线的电阻不变．
故答案为：（1）B；（2）亮；大；（3）不变．
【分析】（1）连接完电路后，闭合开关前，需将滑动变阻器的滑片移至阻值最大处；（2）根据滑片的移动确定接入电路中电阻的变化，根据欧姆定律可知电路中电流的变化和灯泡两端的电压变化，根据P=UI得出灯泡实际功率的变化，根据灯泡的亮暗取决于实际功率的大小判断灯泡亮暗的变化．（3）导线的电阻与材料、长度和横截面积有关．
25.【答案】
（1）接线柱；线圈；绝缘层；金属棒；滑动头；滑片；瓷筒；绝缘体
（2）长度
（3）AP；长；大；不能；全部；A；C；A；D；B；C；B；D
（4）
（5）这个变阻器接入电路的最大电阻值是200Ω，电阻的变化范围是0～200Ω；这个变阻器允许通过的最大电流是1A
【解析】【解答】解：①滑动变阻器的构造有：接线柱、滑片、电阻线、金属杆、滑动头、磁筒等．②滑动变阻器的原理是靠改变连入电路中电阻线的长度．③滑动变阻器的接法是四个接线柱，必须一上一下．把上面两个接线柱接入电路相当于导线，把下边两个接线柱接入电路，相当于定值电阻．④滑动变阻器上所标的电阻值和电流值指允许通过的最大电流和电阻的最大阻值．故本题答案为：（1）写出图甲中各字母所代表的部件名称．（a）接线柱（b）线圈，绝缘层（c）金属棒（c）滑动头（e）滑片（f）瓷筒，绝缘体（2）长度（3）（a）AP，长，大（b）不能（c）全部（d）A、C，A、D，B、C，B、D．（4）滑动变阻器的符号是
．（5）这个变阻器接入电路的最大电阻值是200Ω，电阻的变化范围是0～200Ω，这个变阻器允许通过的最大电流是1A
【分析】要解答本题需掌握：滑动变阻器的原理是靠改变连入电路中电阻线的长度；滑动变阻器的接法是四个接线柱，必须一上一下；滑动变阻器上所标的电阻值和电流值指允许通过的最大电流和电阻的最大阻值．
