人教版物理 九年级 全一册 20.5 磁生电 同步练习（带答案）

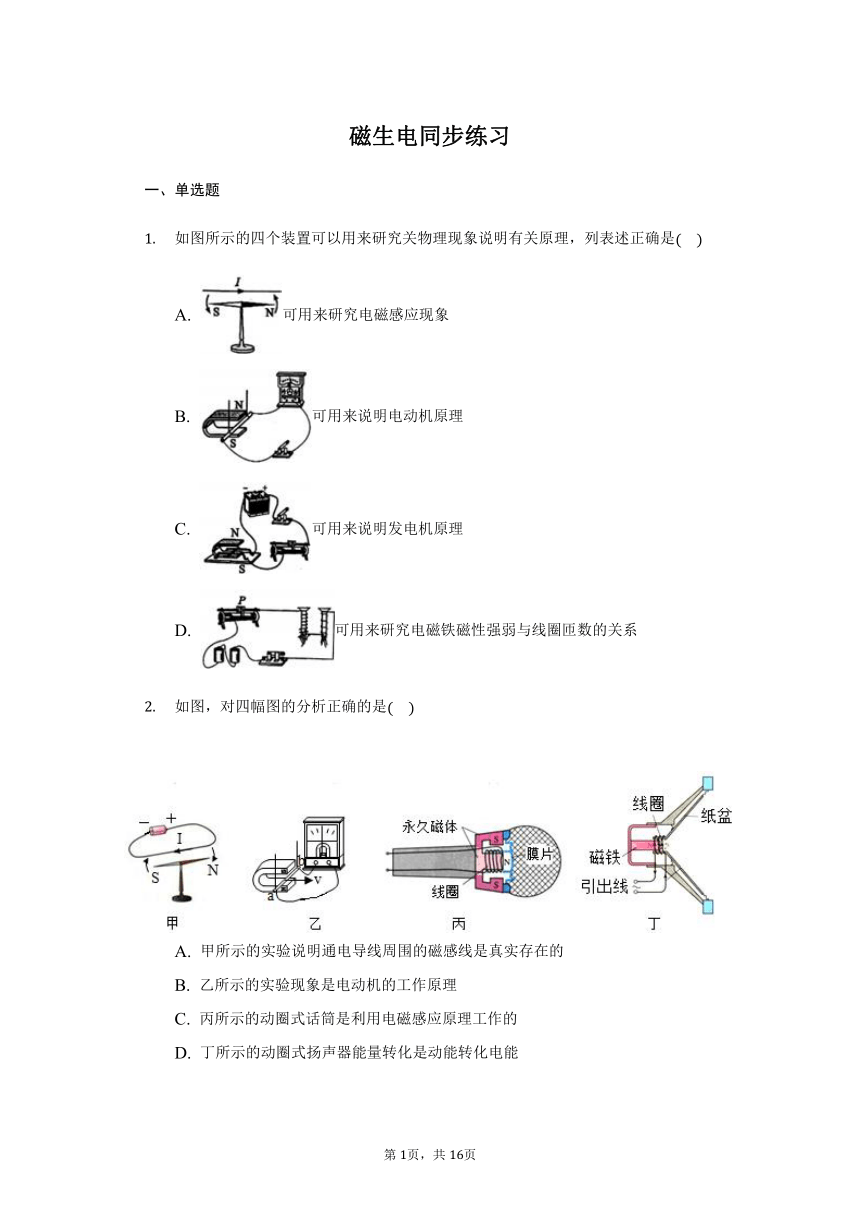

磁生电同步练习
一、单选题
如图所示的四个装置可以用来研究关物理现象说明有关原理，列表述正确是
A.
可用来研究电磁感应现象
B.
可用来说明电动机原理
C.
可用来说明发电机原理
D.
可用来研究电磁铁磁性强弱与线圈匝数的关系
如图，对四幅图的分析正确的是
A.
甲所示的实验说明通电导线周围的磁感线是真实存在的
B.
乙所示的实验现象是电动机的工作原理
C.
丙所示的动圈式话筒是利用电磁感应原理工作的
D.
丁所示的动圈式扬声器能量转化是动能转化电能
如图所示，是关于电磁现象的实验装置图，下列分析中正确的是
A.
图甲装置是研究电磁感应现象
B.
图乙装置是电动机的结构原理图
C.
图丙装置是研究电流周围存在着磁场
D.
图丁装置是研究磁场对电流的作用
图所示四个装置中工作原理与发电机相同的是
A.
电磁起重机
B.
司南
C.
话筒
D.
扬声器
下列四幅图对应的说法正确的是
A.
闭合开关后，只要导体在磁场中运动，电路中就一定会有感应电流
B.
通电导线周围存在磁场，将小磁针移走，该磁场消失
C.
电流一定时，线圈的匝数越多，电磁铁的磁性越强
D.
改变电流方向并对调磁体的N、S极，导体AB运动方向发生改变
下列说法中不正确的是
A.
甲图中，当接通电源时金属杆由静止开始向左运动，若磁场方向保持不变，改变电流方向，金属杆依然由静止开始向左运动
B.
乙图是电动机的工作原理图，此装置使电能转化为机械能
C.
丙图中，当磁体不动、导体棒向右运动，与导体棒不动、磁体向右运动产生的感应电流方向相反
D.
丁图是发电机的工作原理图，此装置使机械能转化为电能
关于电磁现象，下列说法中正确的是
A.
通电线圈在磁场中受力转动的过程中，机械能转化为电能
B.
指南针能指南是由于地磁场对指南针磁极有力的作用
C.
磁悬浮列车能够高速飞驰是利用同名磁极相互吸引的原理工作的
D.
导体在磁场中做切割磁感线运动时，导体中一定产生感应电流
同学们进行实验探究的实验装置如图甲、乙所示，对两个实验装置的判断中正确的是
A.
图甲是研究电磁感应现象的装置，利用该装置的原理可以制成发电机
B.
图乙是探究磁场对电流作用的装置，利用该实验的原理可以制成发电机
C.
图乙是探究电磁感应现象的装置，利用该实验的原理可以制成电动机
D.
图甲是探究磁场对电流作用的装置，利用该实验的原理可以制成电动机
发电机的原理是
A.
电磁感应
B.
通电导体在磁场中受力
C.
电流的磁效应
D.
电流的热效应
如图所示的四种设备，有一个设备的工作原理与其它三个明显不同，这个设备是
A.
话筒
B.
耳机
C.
电瓶车
D.
电风扇
如图所示，是某小组的同学探究感应电流方向与哪些因素有关的实验情景图中箭头表示导体的运动方向，下列说法中正确的是
A.
比较图和图可知，感应电流的方向与磁场方向有关
B.
比较图和图可知，感应电流的方向与磁场方向和导体运动方向无关
C.
比较图和图可知，感应电流的方向与磁场方向无关
D.
由图可以得出感应电流的方向跟导体是否运动无关
下图中a表示垂直于纸面的一根导线，它是闭合电路的一部分，它在磁场中运动方向如图所示。导线中不能产生感应电流的是
A.
B.
C.
D.
POS刷卡机的剧卡位置有一个绕有线圈的小铁环制成的检测头，如图所示，使用时，将带有硫条的信用卡在POS机指定位置刷一下，检测头的线圆中就会产生变化的电流，POS机便可读出磁条上的信息。图中能反映POS刷卡机读出信息原理的是
A.
B.
C.
D.
二、填空题
电动自行车的“心脏”是电动机，它是利用通电线圈在__________中受力转动的原理工作的。车把上的“调速转把”相当于我们学过的滑动变阻器，拧动“调速转把”可以改变电动机中的电流大小，从而改变电动机的转速。下坡时关闭电源，电动机就变成了“发电机”，从而实现“自发电”，它是利用____________现象原理工作的。
同学们做实验的装置如图所示，闭合开关，如果将导体ab水平向右移动，则：
导体cd将______选填“随”或“不随”之运动起来。
实验装置左侧运用的原理和______选填“电动机”、“发电机”相同；
实验装置右侧产生的现象在生活中的应用是______举一个实例。
在探究产生感应电流的条件时，小东采用了如图所示的实验装置。闭合开关后，小东左右移动金属棒ab，均为发现电流表的指针发生偏转。经检查，全部实验器材均无故障且连接无误。请你猜想电流表指针不偏转的原因是______，写出检验猜想的方法：______。
如图所示，在磁场中悬挂一根导体，把它的两端通过开关跟电流表连接起来。依次进行如下实验，在空白里填写“偏转”或“不偏转”。
导体不动，闭合开关，电流表指针______。
换用强磁体，使磁场强度大大增强，仍保持导体不动，闭合开关，电流表指针______。
闭合开关，使导体在磁场中沿竖直方向上下运动，电流表的指针______。
通过两年的物理学习，相信聪明的你一定学到了很多物理知识。还知道了很多物理学家及他们对物理学作出的贡献。如：奥斯特发现了______。首次揭示了电和磁的联系；法拉第发现了______现象。进一步揭示了电与磁的联系，开辟了人类的电气时代。
如图所示，当动圈式话筒工作时，声音使得膜片________，与膜片相连的线圈跟着做切割________运动产生感应电流，这就是________现象．
三、实验探究题
如图所示，将一根导体棒ab的两端用细导线与灵敏电流计组成一个闭合电路，并用绝缘细线悬挂起来放在U形磁铁的磁场中。
让导体棒ab水平向左运动时，灵敏电流计指针向右偏转；导体棒ab水平向右运动时，指针向左偏转，说明感应电流的方向与______有关；
让导体棒ab水平向右缓慢运动时，灵敏电流计的指针向左偏转的角度较小；导体棒ab水平向右快速运动时，灵敏电流计的指针向左偏转的角度较大。说明感应电流的大小与______有关。
让导体棒ab沿竖直方向上下运动时，电路中______感应电流产生；
下列电器中，应用电磁感应原理制成的是______。
A.电铃；电风扇；动圈式话筒；动圈式扬声器。
探究产生感应电流条件的实验步骤如图甲、乙、丙所示．
本实验中，我们通过观察什么现象来判断电路是否有感应电流？______
通过比较图______
与图______
可知，产生感应电流的一个条件是电路要闭合；通过比较图______
与图______
可知，产生感应电流的一个条件是导体要在磁场中做切割磁感线运动．
若图甲中AB棒不动，磁铁左右水平运动，电路中______
感应电流选择“有”或“无”．
如图所示是探究电磁感应现象的装置．
闭合开关．让导体AB沿水平方向左右运动．观察到灵敏电流计的指针偏转；若让导体AB由图示位置沿竖直方向上下运动．则灵敏电流计的指针______?选填“偏转”或”不偏转”．
利用此装置．探究感应电流方向与磁场方向和切割磁感线方向之间的关系，观察到的实验现象记录如下：
实验序号
磁场方向
导体切割磁感线方向
灵敏电流计指针偏转方向
向下
向右
向左
向上
向右
向右
向下
向左
向右
向上
向左
向左
在上述四次实验中．比较______两次实验，可知感应电流方向与磁场方向有关；比较______两次实验，可知同时改变磁场方向和切割磁感线方向则感应电流方向不变．
在探究中还发观．导体AB水平向左或向右缓慢运动时．灵敏电流汁的指针偏转角度较小；导体AB水平向左或向右快速运动时，灵敏电流计的指针偏转角度较大．说明感应电流的大小与______有关．
有同学还想探究感应电流的大小是否与磁场强弱有关．请写出简要做法：______；如何判断：______．
如图所示是实验室用到的手摇发电机模型，将小电灯换成灵敏电流汁．慢慢摇动手柄，观察到灵敏电流计的指针______选填“左右摆动”或“向一侧摆动”这表明该发电机模型发出的电是______选填“交流电”或“直流电”．
答案和解析
1.【答案】D
【解析】解：A是电流的磁效应的实验装，故A错误；
D是电磁中圈匝的多少与磁性强弱关系的实验装置，故D正确．
C是磁场对电流用的实验装置，故C错误；
B是研究电磁感应现象的实验装置，故B错误
2.【答案】C
【解析】解：A、此图是奥斯特实验，即说明通电导线周围存在着磁场，不能说明磁感线是真实存在的，故A错误；
B、此图中没有电源，当金属棒做切割磁感线运动时，会产生电流，即是电磁感应现象，故是发电机原理，故B错误；
C、此图中，动圈式话筒中没有电源，即是利用电磁感应原理工作的，故C正确；
D、此图中，动圈式扬声器工作时，消耗电能，产生机械，故能量转化是电能转化机械能，故D错误；
3.【答案】D
【解答】
A.甲是奥斯特实验，说明通电导线周围存在磁场，故A错误；
B.乙图中无电池，是发电机原理图，故B错误；
C.丙图中没有电池，是电磁感应现象实验，故C错误；
D.丁图中有电源，这是磁场对电流的作用实验，故D正确。
故选D。
4.【答案】C
【解析】解：发电机的工作原理是电磁感应现象。
A、电磁起重机是利用电磁铁工作的，其原理是电流的磁效应，故A不符合题意；
B、司南是天然的磁体，由于受地磁场的影响，磁体具有指南北的性质，故B不符合题意；
C、话筒是利用在闭合电路的一部分导体磁场中做切割磁感线运动而产生交变电流的原理即电磁感应现象制成的，故C符合题意；
D、扬声器把电信号转化为声信号，利用通电导体在磁场中受到力的作用的原理，故D不符合题意。
故选：C。
发电机的工作原理是电磁感应现象，分析清楚图示实验原理，然后答题。
本题涉及的内容有电流的磁效应、磁体的指向性、电动机的原理和发电机的原理，注意电流的磁效应、电磁感应以及通电导体在磁场中受力运动等原理的应用，平时多归纳。
5.【答案】C
【解析】解：
A、图中，闭合开关后，只有导体在磁场中做切割磁感线运动运动，电路中才会有感应电流，故A错误；
B、图是奥斯特实验，说明通电导线周围存在磁场，小磁针受到磁场的作用发生偏转，将小磁针移走，磁场仍然存在，不因小磁针的消失而消失，故B错误；
C、图中两电磁铁串联，匝数不同，说明电流一定时，电磁铁磁性的强弱与线圈的匝数有关，线圈的匝数越多磁性越强，故C正确；
D、图中，若同时改变电流方向并对调N，S极，导体棒摆动方向将不发生改变，故D错误。
故选：C。
认真读图可行分辨，再结合相关的物理知识或原理做出判断。甲为电磁感应实验、乙为电流的磁效应丙为研究电磁铁、丁为磁场对电流的作用。
本题考查了有关磁现象、电与磁的几个常见的小实验，熟知电与磁的联系，对电生磁、磁生电、磁场对电流的作用等有一个清晰的认识，是解答的关键。
6.【答案】A
【解析】解：AB、图AB有电源，是电动机的工作原理图，是根据通电导体在磁场中受到力的作用，受力的方向与磁场方向和电流方向有关，若磁场方向保持不变，改变电流方向，金属杆由静止开始向右运动，此装置使电能转化为机械能，故A错误，B正确；
C、感应电流的方向与导体运动方向和磁感方向有关，如果只改变一个因素，则感应电流的方向改变，当导体棒不动、磁体向右运动，相当于磁体不动，导体棒向左运动，故当磁体不动、导体棒向右运动，与导体棒不动、磁体向右运动产生的感应电流方向相反，故C正确；
D、丁图没有电源，是发电机的工作原理图，此装置使机械能转化为电能，故D正确。
7.【答案】B
【解答】
A.通电线圈在磁场中受力转动的过程中，将电能转化为机械能，故A错误；
B.由于地球的周围存在地磁场，所以地球周围任何范围内的小磁针指南针都要受到地磁场的作用而指向南北方向，故B正确；
C.磁悬浮列车是利用同名磁极相互排斥的原理使列车与导轨脱离接触，减小了车体与轨道之间的摩擦力，从而提高了车速，故C错误；
D.闭合电路的部分导体在磁场中做切割磁感线运动时，导体中会产生电流，这种现象叫电磁感应现象，故D错误。
故选B。
8.【答案】D
【解答】
在甲图中，闭合开关后，处于磁场中的通电导线ab会受到力的作用，故该装置说明了通电导线在磁场中受力的作用，电动机就是利用该原理制成的，故A选项错误，D选项正确；
图乙中，若让金属棒ab在磁场中做切割磁感线运动，此时电路中就会产生感应电流，此现象称为电磁感应现象，发电机就是利用该原理制成的，故BC选项均错误。
故选D。
9.【答案】A
【解答】
A.发电机是利用电磁感应现象的原理制成的，故A符合题意；
B.电动机是利用通电导线在磁场中受力的作用的原理制成的，故B不符合题意；
C.通电导线周围存在磁场，这种现象叫电流的磁效应，故C不符合题意；
D.通电导体会发热，这是利用电流的热效应的原理产生的，故D不符合题意。
故选A。
10.【答案】A
【解答】
A.话筒是利用电磁感应现象的原理工作的；
B.耳机是利用磁场对电流的作用的的原理工作的；
C.电瓶车中有电动机，利用通电导体在磁场中受力运动的原理工作的；
D.电风扇利用通电导体在磁场中受力运动的原理工作的；
故A与其他三个不同。
故选A。
11.【答案】A
【解析】
【解答】
A.图和图，导体切割磁感线方向不变，改变磁场方向，感应电流的方向改变，所以两个图探究感应电流的方向与磁场方向有关，故A正确；
B.图和图，磁场方向改变，切割方向也发生变化，最终电流方向相同，由没有控制变量，不能得出感应电流的方向与磁场方向和导体运动方向无关，故B错误；
C.图和图，磁场方向不变，改变导体切割磁感线运动方向，感应电流的方向改变，所以两图探究感应电流的方向跟导体切割磁感线运动方向的关系，故C错误；
D.图由于运动方向与磁感线平行，没有切割磁感线，所以没有感应电流，但是无法得出感应电流的方向跟导体是否运动无关的结论，故D错误。
故选A。
12.【答案】A
【解答】图B、C、D中的导线运动时都会切割磁感线，所以会产生感应电流；只有A没有切割磁感线，所以不会产生感应电流，故A正确，BCD错误。
故选A。
13.【答案】B
【解析】解：POS刷卡机读出信息原理就是电磁感应现象；
A、如图是奥斯特实验，说明了电流周围存在着磁场，故A错误；
B、如图电路中没有电源，当闭合开关，闭合电路的一部分导体在磁场中做切割磁感线运动时，导体中有感应电流产生，这是电磁感应现象，故B正确；
C、如图电路中有电源，是通电线圈在磁场中受力转动，故C错误；
D、如图电路中有电源，是通电导体在磁场中受力运动，故D错误。
14.【答案】磁场；电磁感应
【解答】
解：电动机是通电线圈在磁场中受力而转动的原理，发动机的原理是电磁感应。
故答案为：磁场；电磁感应。
15.【答案】随?
发电机?
电动机
【解析】解：由题干图可知：闭合开关，将导体ab水平向右移动，此时相当于闭合电路的一部分导体在磁场中做切割磁感线运动，故导体中会有感应电流产生，此时导体ab相当于电源；cd相当于放入磁场中的通电导体，故cd受力运动；
据上可知实验装置左侧是利用电磁感应现象的原理制成的，发电机就是该原理的典型应用；
实验装置右侧运用的原理是：通电导线在磁场中受力的作用，电动机就是利用该原理制成的。
16.【答案】感应电流太小；将电流表更换为灵敏电流计，再进行实验
【解析】解：在探究产生感应电流的条件时，小东采用了如图所示的实验装置，闭合开关后，小东左右移动金属棒ab，电流表的指针均未发生偏转；
经检查，全部实验器材均无故障且连接无误，而图中电流表量程为，
由此可以猜想：感应电流太小，电流表的灵敏度太低，无法检测到该实验产生的微小电流；
检验方法：将电流表更换为灵敏电流计，闭合开关后，左右快速移动金属棒，观察灵敏电流计的指针是否发生偏转。
17.【答案】不偏转?
不偏转?
不偏转
【解析】解：由于导体不动，所以不切割磁感线，故不产生感应电流，指针不偏转。
磁场的强弱与能不能产生感应电流无关，导体不动，即不切割磁场，电路中不会产生感应电流，指针不偏转。
导体沿竖直方向运动，运动方向与磁场平行，故不切割磁感线，不会产生感应电流，指针不发生偏转。
18.【答案】电流的磁效应?
电磁感应
【解析】解：奥斯特发现了电流的磁效应，首次揭示了电和磁的联系；法拉第发现了电磁感应现象，进一步揭示了电和磁的联系，导致了发电机的发明。
19.【答案】振动；磁感线；电磁感应
【解答】
当动圈式话筒工作时，声音使得膜片振动；线圈在磁场中的振动，实际上是线圈在做切割磁感线运动，从而产生感应电流，这是电磁感应现象。
故答案为：振动；磁感线；电磁感应。
20.【答案】导体运动方向?
导体运动速度?
无?
C
【解析】解：从已知条件可以看出，当导体ab的运动方向发生变化时，电流计指针的偏转方向发生变化，即电流的方向发生了改变，所以可以看出感应电流方向与导体的运动方向有关。
故答案为：导体运动方向。
切割磁感线的速度慢时，电流计的指针偏转角度较小；当ab快速运动时，电流计的偏转角度变大，这说明电路中的电流变大，所以可以看出感应电流的大小与导体的运动速度有关。
故答案为：导体运动速度。
让导体棒ab沿竖直方向上下运动时，导体的运动方向与磁感线方向平行，不切割磁感线，所以电路中没有感应电流产生。
故答案为：无。
电铃是利用的电磁铁的性质，通电时有磁性，断电时无磁性。
电风扇可以转动，是因为它的主要构造是电动机，电动机是根据通电导体在磁场中受力的原理制成的。
动圈式话筒就是因为声音的振动使话筒的膜片振动，带动线圈运动而切割磁感线，产生与振动相应的电流，然后再通过扬声器还原成声音。是根据电磁感应原理工作的。
动圈式扬声器是因为线圈中通过变化的电流，从而使它受磁场的力忽大忽小，所以引起膜片的振动，而产生声音，它是利用电流在磁场中受力的原理工作的。
21.【答案】电流表指针是否偏转；甲；丙；甲；乙；有
【解析】解：实验时，通过观察电流表的指针是否偏转，来确定电路中是否产生感应电流．
甲电路是闭合电路，电流表的发生偏转，说明电路中产生了感应电流．丙电路是断开的，电流表的指针没有偏转，说明电路中没有产生感应电流．由此可知，产生感应电流的一个条件是电路要闭合的．
要得出产生感应电流的另一个条件是导体要在磁场中做切割磁感线运动，两次实验就要一次导体在磁场中做切割磁感线运动，一次实验导体在磁场中不做切割磁感线运动．由此比较可以确定要选用甲图和乙图．
在甲图中，电路是闭合的；导体不动，磁体运动，利用运动和静止的相对性可以确定，导体也做切割磁感线运动．具备了感应电流产生的两个条件，所以电路中有电流产生．
22.【答案】不偏转；
和或3和；1和或2和；
导体切割磁感线运动的快慢；
保持切割磁感线运动的速度不变，改变磁场的强弱；根据电流表指针的偏转幅度；
左右摆动；交流电
【解答】
导体沿竖直方向运动，运动方向与磁场平行，故不切割磁感线，不会产生感应电流，指针不发生偏转．
比较实验1和或3和可知：在导体切割磁感线运动方向一定时，改变磁场方向，感应电流的方向发生改变；比较实验1和或2和可知：可知同时改变磁场方向和切割磁感线方向则感应电流方向不变．
导体AB水平向左或向右缓慢运动时．灵敏电流汁的指针偏转角度较小；导体AB水平向左或向右快速运动时，灵敏电流计的指针偏转角度较大，这说明电路中的电流变大，所以可以看出感应电流的大小与导体的切割磁感线运动快慢有关．
因为导体是否运动、磁场的有无都影响了感应电流的大小；所以设计实验步骤时采用控制变量法；即：保持切割磁感线运动的速度不变，改变磁场的强弱，利用电流表指针的偏转幅度表示感应电流的大小．
发电机中的线圈在磁场中转动，在转动一周的过程中，线圈中的一段导体先从最上端到最下端后又从最下端到最上端．利用右手定则可知，感应电流的方向与导体运动方向和磁场方向有关，在磁场方向不变的情况下，导体运动方向改变，感应电流的方向也随之改变，所以，灵敏电流计的指针是左右摆动，并说明发电机发出的电流的大小是不断变化的，发出的是交流电；
