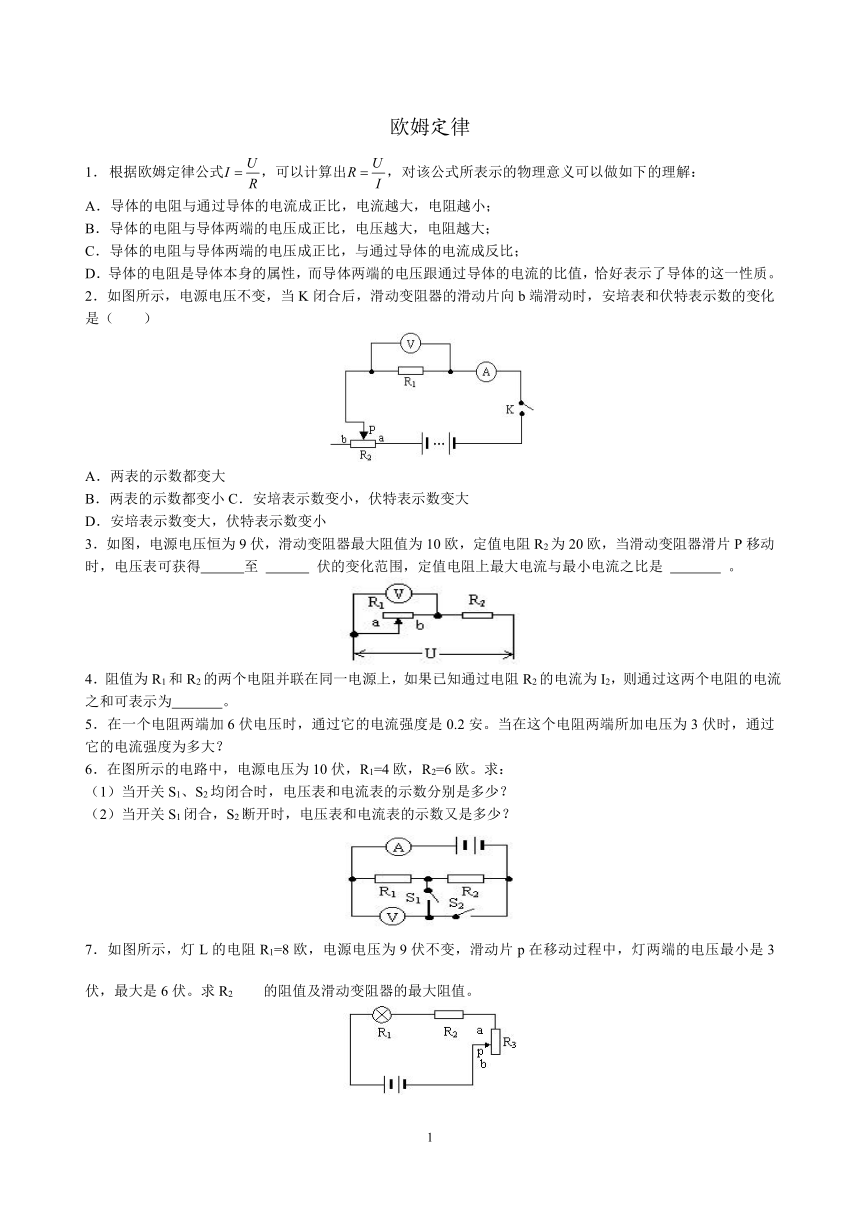

欧姆定律
1．
对该公式所表示的物理意义可以做如下的理解：
A．导体的电阻与通过导体的电流成正比，电流越大，电阻越小；
B．导体的电阻与导体两端的电压成正比，电压越大，电阻越大；
C．导体的电阻与导体两端的电压成正比，与通过导体的电流成反比；
D．导体的电阻是导体本身的属性，而导体两端的电压跟通过导体的电流的比值，恰好表示了导体的这一性质。
2．如图所示，电源电压不变，当K闭合后，滑动变阻器的滑动片向b端滑动时，安培表和伏特表示数的变化是（
）
A．两表的示数都变大
B．两表的示数都变小C．安培表示数变小，伏特表示数变大
D．安培表示数变大，伏特表示数变小
3．如图，电源电压恒为9伏，滑动变阻器最大阻值为10欧，定值电阻R2为20欧，当滑动变阻器滑片P移动时，电压表可获得
至
伏的变化范围，定值电阻上最大电流与最小电流之比是
。
4．阻值为R1和R2的两个电阻并联在同一电源上，如果已知通过电阻R2的电流为I2，则通过这两个电阻的电流之和可表示为
。
5．在一个电阻两端加6伏电压时，通过它的电流强度是0.2安。当在这个电阻两端所加电压为3伏时，通过它的电流强度为多大？
6．在图所示的电路中，电源电压为10伏，R1=4欧，R2=6欧。求：
（1）当开关S1、S2均闭合时，电压表和电流表的示数分别是多少？
（2）当开关S1闭合，S2断开时，电压表和电流表的示数又是多少？
7．如图所示，灯L的电阻R1=8欧，电源电压为9伏不变，滑动片p在移动过程中，灯两端的电压最小是3伏，最大是6伏。求R2的阻值及滑动变阻器的最大阻值。
8．如图所示，R2是0—50欧的滑动变阻器，闭合开关S后，V表读数为6伏。A1、A2读数分别为0.5安和2安，求（1）滑动变阻器接入电路部分的电阻；（2）若电流表A2的量程是3A，A1的量程是0.6A，为使电表不损坏，滑动变阻器接入电路的阻值不能小于多少欧？
9．两个电阻R1和R2串联后接在电压为U的电源上。求证：R1和R2两端的电压分别是：
10．如图所示，设电源电压保持不变，开关S闭合，电路中的电流表、电压表的示
A．电流表、电压表的示数都不变；
B．电流表的示数增大，电压表的示数不变；
C．电流表的示数减小，电压表的示数增大；
D．电流表、电压表的示数都增大。
11．如图，R1=10欧，R2=20欧，R3=30欧。电源电压恒定不变。当S1闭合，S2断开时电流表的读数为0.3安。求：（1）S1、S2均断开时，电流表的读数和R1两端的电压。（2）S1、S2均闭合时，电流表的读数和干路上的电流。
12．如图所示，第一次当开关S1、S2、S3都闭合时，电流表示数为2.5安；第二次S1断开，S2、S3闭合时，电流表示数为1安；第三次当S1闭合S2、S3断开时，电压表示数为10伏，电流表示数比第一次改变了2安，若电源电压不变，求：电阻R1和R2的值。
