3章认识电路

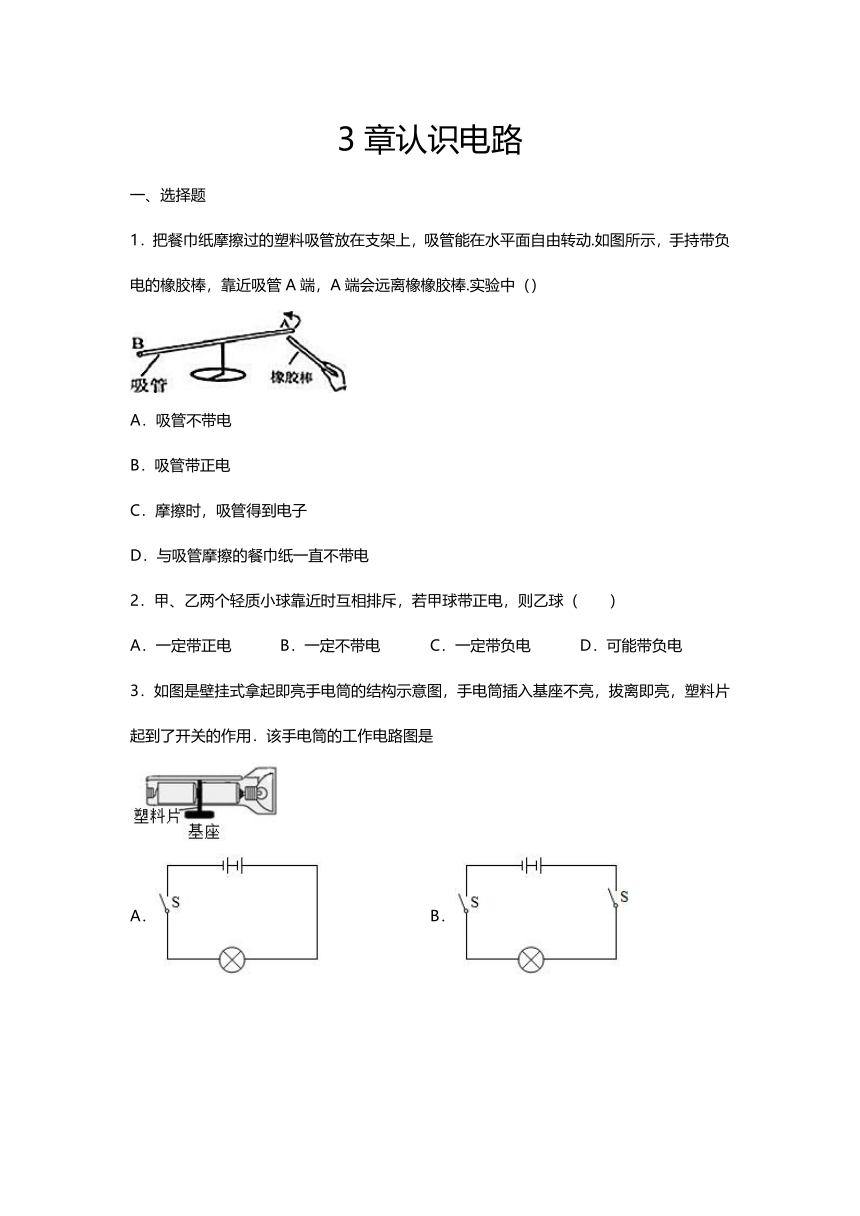

一、选择题
1．把餐巾纸摩擦过的塑料吸管放在支架上，吸管能在水平面自由转动.如图所示，手持带负电的橡胶棒，靠近吸管A端，A端会远离橡橡胶棒.实验中（）
A．吸管不带电
B．吸管带正电
C．摩擦时，吸管得到电子
D．与吸管摩擦的餐巾纸一直不带电
2．甲、乙两个轻质小球靠近时互相排斥，若甲球带正电，则乙球（　　）
A．一定带正电
B．一定不带电
C．一定带负电
D．可能带负电
3．如图是壁挂式拿起即亮手电筒的结构示意图，手电筒插入基座不亮，拔离即亮，塑料片起到了开关的作用．该手电筒的工作电路图是
A．
B．
C．
D．
4．汽车装有安全带未系提示系统，当乘客坐在副驾驶座椅上时，座椅下的开关S1闭合，若未系安全带，则开关S2断开，仪表盘上的指示灯亮起，蜂鸣器工作；若系上安全带，则开关S2闭合，指示灯熄灭，蜂鸣器不工作．图设计的电路图正确的是
A．
B．
C．
D．
5．如图所示的电路连接正确的是
A．
B．
C．
D．
6．轿车上一般安装有指示灯，用来提醒司机或乘客把车门关好．四扇车门相当于四个电键，四扇车门中只要有一扇车门没关好（相当于一个电键断开），该指示灯就会发光．如图所示的四个电路图中，符合上述要求的电路图是
A．???B．?????
C．??D．?

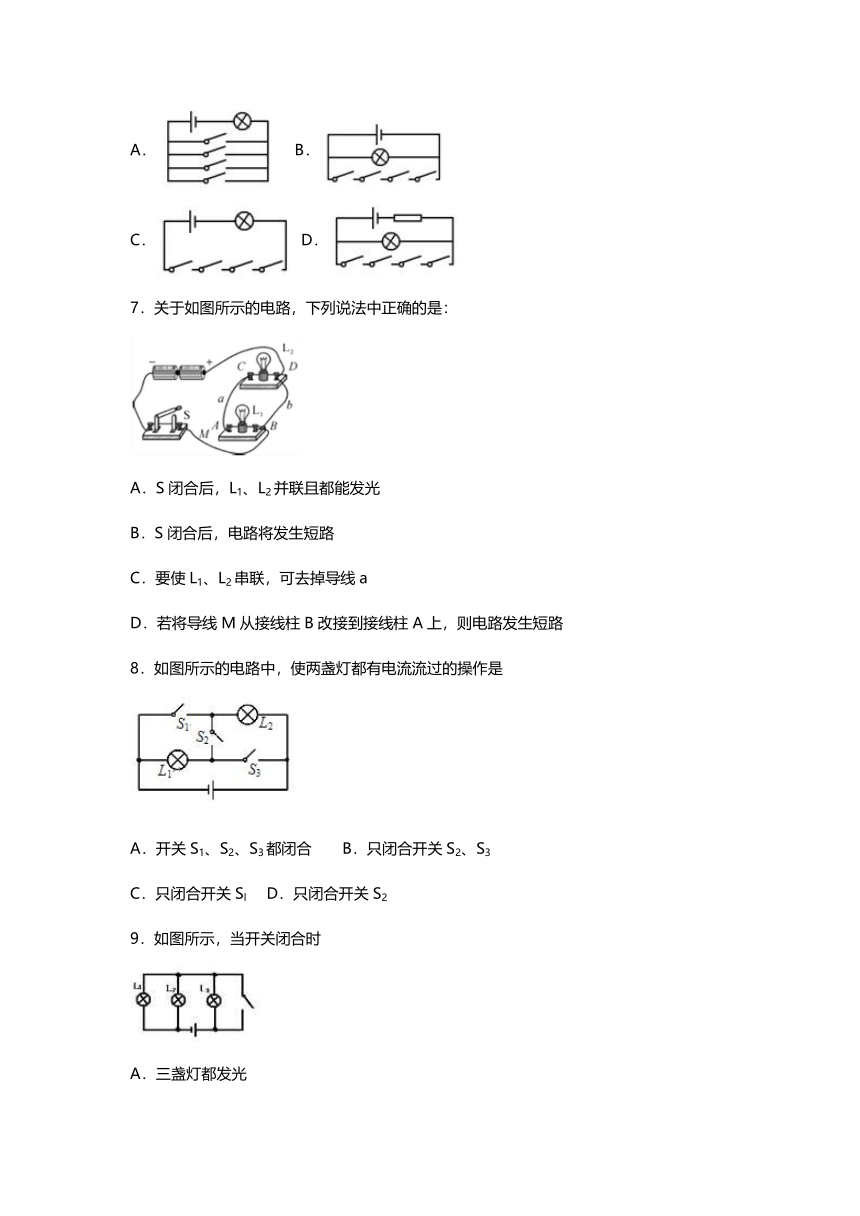

7．关于如图所示的电路，下列说法中正确的是：
A．S闭合后，L1、L2并联且都能发光
B．S闭合后，电路将发生短路
C．要使L1、L2串联，可去掉导线a
D．若将导线M从接线柱B改接到接线柱A上，则电路发生短路
8．如图所示的电路中，使两盏灯都有电流流过的操作是
A．开关S1、S2、S3都闭合
B．只闭合开关S2、S3
C．只闭合开关Sl
D．只闭合开关S2
9．如图所示，当开关闭合时
A．三盏灯都发光
B．三盏灯都不发光
C．L1发光，L2和L3不发光
D．L1和L2发光，L3不发光

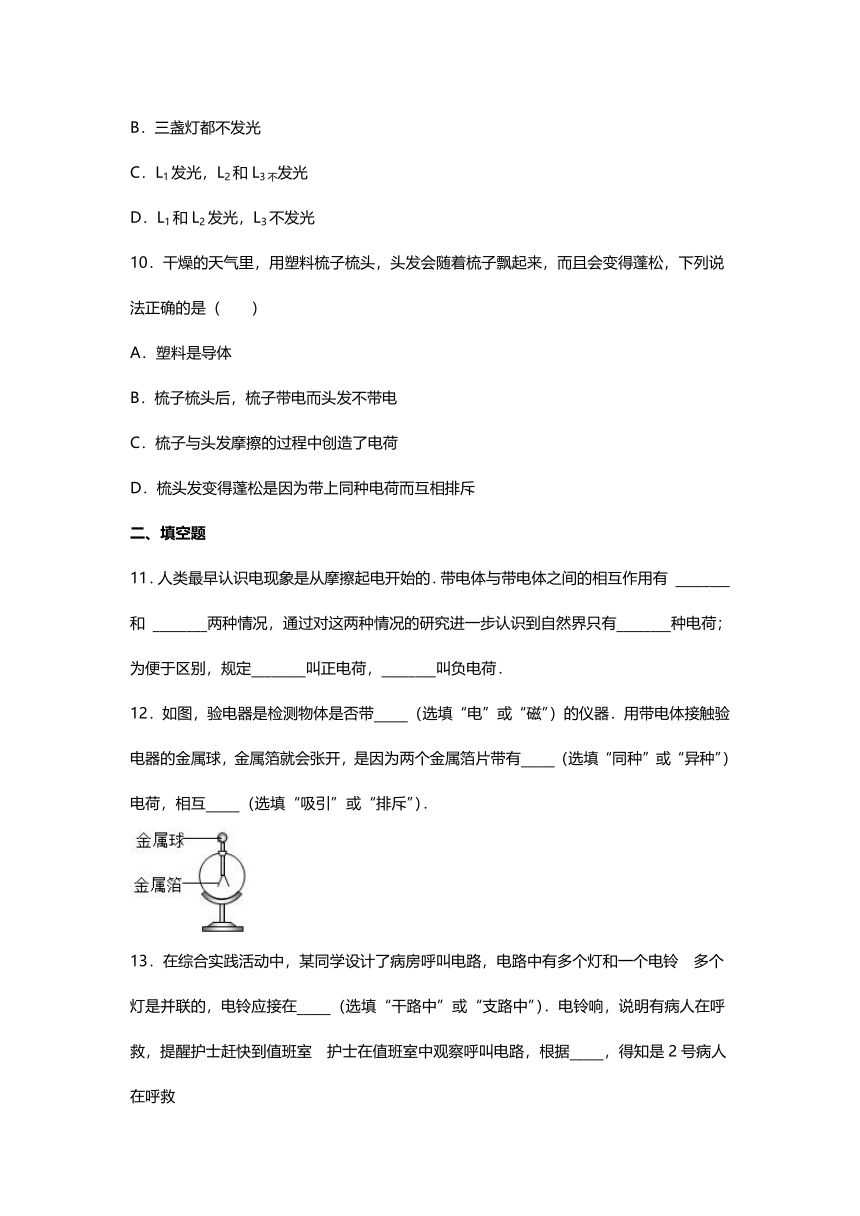

10．干燥的天气里，用塑料梳子梳头，头发会随着梳子飘起来，而且会变得蓬松，下列说法正确的是（　　）
A．塑料是导体
B．梳子梳头后，梳子带电而头发不带电
C．梳子与头发摩擦的过程中创造了电荷
D．梳头发变得蓬松是因为带上同种电荷而互相排斥
二、填空题
11．人类最早认识电现象是从摩擦起电开始的．带电体与带电体之间的相互作用有
________和
________两种情况，通过对这两种情况的研究进一步认识到自然界只有________种电荷；为便于区别，规定________叫正电荷，________叫负电荷．
12．如图，验电器是检测物体是否带_____（选填“电”或“磁”）的仪器．用带电体接触验电器的金属球，金属箔就会张开，是因为两个金属箔片带有_____（选填“同种”或“异种”）电荷，相互_____（选填“吸引”或“排斥”）．
13．在综合实践活动中，某同学设计了病房呼叫电路，电路中有多个灯和一个电铃
多个灯是并联的，电铃应接在_____（选填“干路中”或“支路中”）．电铃响，说明有病人在呼救，提醒护士赶快到值班室
护士在值班室中观察呼叫电路，根据_____，得知是2号病人在呼救

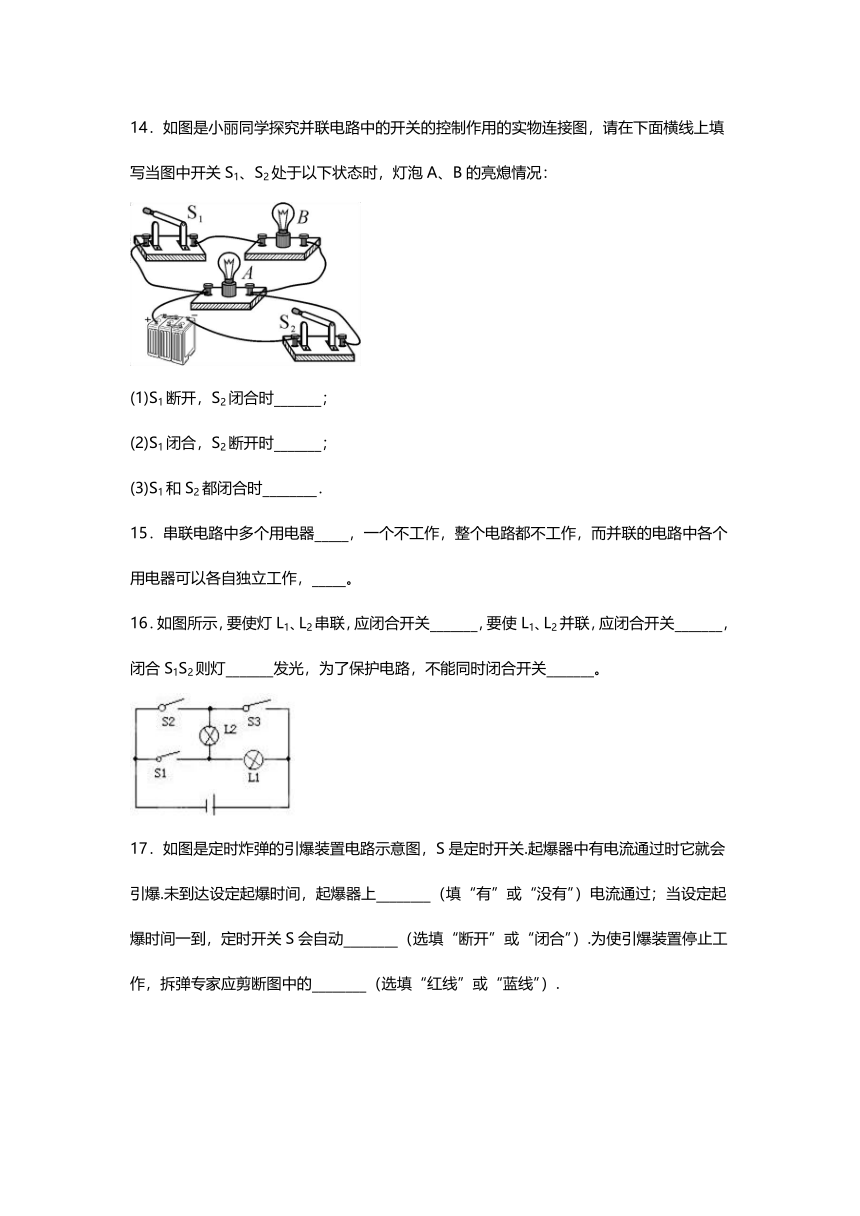

14．如图是小丽同学探究并联电路中的开关的控制作用的实物连接图，请在下面横线上填写当图中开关S1、S2处于以下状态时，灯泡A、B的亮熄情况：
(1)S1断开，S2闭合时_______；
(2)S1闭合，S2断开时_______；
(3)S1和S2都闭合时________．
15．串联电路中多个用电器_____，一个不工作，整个电路都不工作，而并联的电路中各个用电器可以各自独立工作，_____。
16．如图所示，要使灯L1、L2串联，应闭合开关_______，要使L1、L2并联，应闭合开关_______，闭合S1S2则灯_______发光，为了保护电路，不能同时闭合开关_______。
17．如图是定时炸弹的引爆装置电路示意图，S是定时开关.起爆器中有电流通过时它就会引爆.未到达设定起爆时间，起爆器上________（填“有”或“没有”）电流通过；当设定起爆时间一到，定时开关S会自动________（选填“断开”或“闭合”）.为使引爆装置停止工作，拆弹专家应剪断图中的________（选填“红线”或“蓝线”）.
18．如图所示的电路中，若同时闭合S1和S2，可以工作的用电器是______；若想让灯泡L1、L2同时工作，需要闭合开关______。
19．如图所示，将一带电体接触带正电的验电器时，若：
（1）金属箔张角变大，说明带电体是带________电的．
（2）金属箔张角变小，说明带电体是带________电的．
（3）金属箔闭合后又张开，说明带电体是带________电的，且所带电荷量比验电器所带电荷量________（填“多”或“少”）．
20．如图所示，当开关闭合时会发生?________现象，若去掉导线3，则两灯?________联．
三、综合题
21．为节省电能，楼道中的照明灯只有同时满足“天黑和有人路过楼道”时才会自动发亮．为满足用户要求，小强设计出了楼道照明灯的“智能控制电路”，控制电路由“光控开关”和“声控开关”组成，请你帮小强把他设计的电路图在下面的方框中画出．
22．根据图所示，要求Ll、L2并联，S1控制L1，S2控制L2，S3在干路，连线不要交叉，请将图中元件连成电路．
23．某学校前后门各装有一个开关，值班室有红、绿灯各一盏，电铃一个，共用一个电源．要求有人按前门开关时，红灯亮、电铃响；有人按后门开关时，绿灯亮、电铃响．请你设计一个符合要求的电路图．
24．物理课上，老师给同学们出示了一个有盖的木盒，盒盖上可看到两只灯泡和一只开关（导线的连接情况隐藏在盒内），如图所示．
（1）当老师闭合开关时，两只小灯泡都亮了；
断开开关，两灯泡又同时熄灭．
①请你判断：在这个木盒内，除了导线，一定还有另外一个电路元件，它是__．
②根据上述现象，你__（选填“能”或“不能”）断定这两只小灯泡是串联的．
（2）经过检验，这两只灯泡确实是串联的，但在老师闭合开关的时候，细心的小华观察到灯L1比L2亮些．她认为这是因为L1比L2更靠近电源正极的缘故．
①你认为小华的判断是__（选填“正确的”或“错误的”）；
②在不增加其他器材的条件下，能证实小华的判断是否正确的做法是__．
答案
1．C
2．A
3．D
4．B
5．A
6．D
7．B
8．D
9．D
10．D
11．吸引
排斥
两
与丝绸摩擦过的玻璃棒所带的电荷
与毛皮摩擦过的橡胶棒所带的电荷
12．电
同种
排斥
13．干路中2号灯亮
14．A灯亮
A、B都不亮
A、B都亮
15．
互相影响
互相不影响
16．
S2
S1、S3
L1
S2、S3
17．
没有
断开
蓝线
18．L2
S1
19．正
负
负
多
20．短路
串
21．
22．
23．
24．电源
不能
错误
将两只灯泡交换位置，再比较亮度
