2020-2021学年度教科版九年级物理上册一课一测——3章认识电路(word版 带答案)

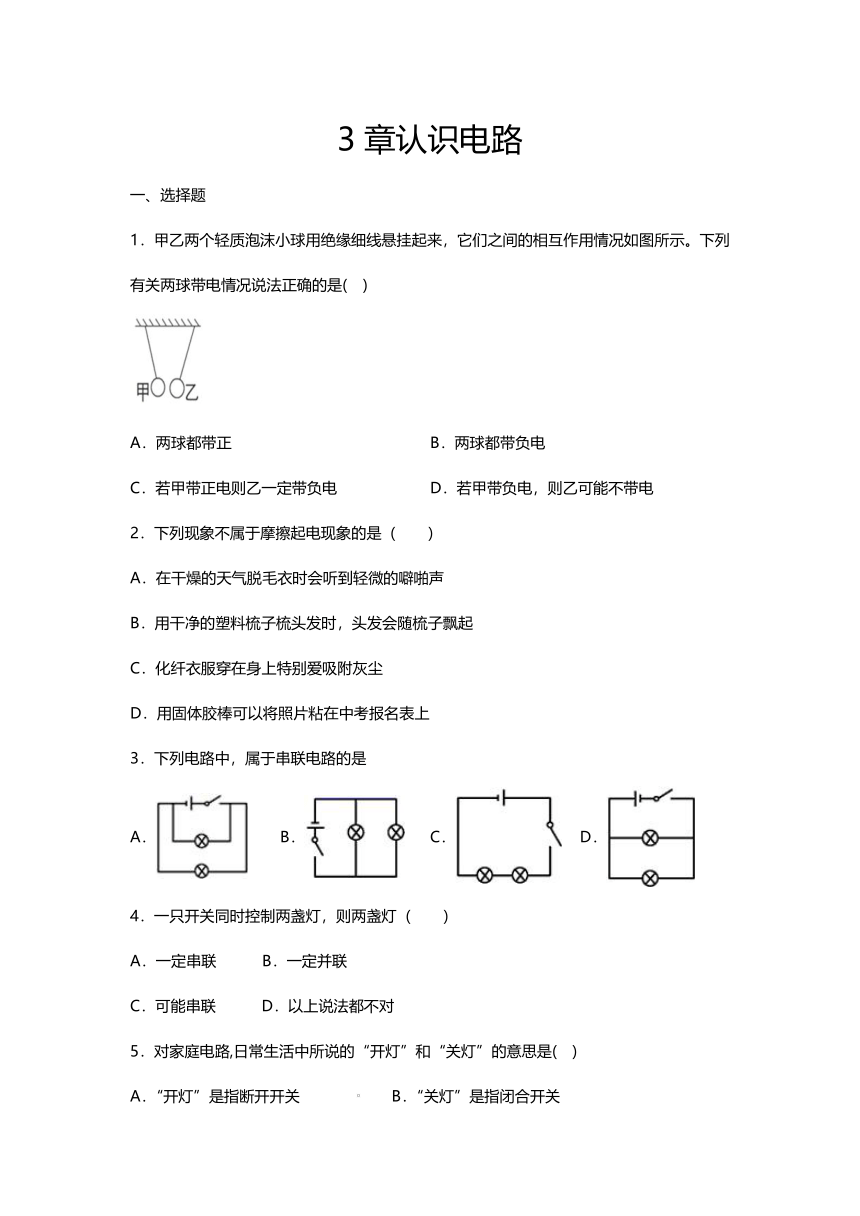

3章认识电路
一、选择题
1．甲乙两个轻质泡沫小球用绝缘细线悬挂起来，它们之间的相互作用情况如图所示。下列有关两球带电情况说法正确的是(
)
A．两球都带正
B．两球都带负电
C．若甲带正电则乙一定带负电
D．若甲带负电，则乙可能不带电
2．下列现象不属于摩擦起电现象的是（
）
A．在干燥的天气脱毛衣时会听到轻微的噼啪声
B．用干净的塑料梳子梳头发时，头发会随梳子飘起
C．化纤衣服穿在身上特别爱吸附灰尘
D．用固体胶棒可以将照片粘在中考报名表上
3．下列电路中，属于串联电路的是
A．
B．
C．
D．
4．一只开关同时控制两盏灯，则两盏灯（　　）
A．一定串联????????????B．一定并联?????????
C．可能串联????????????D．以上说法都不对

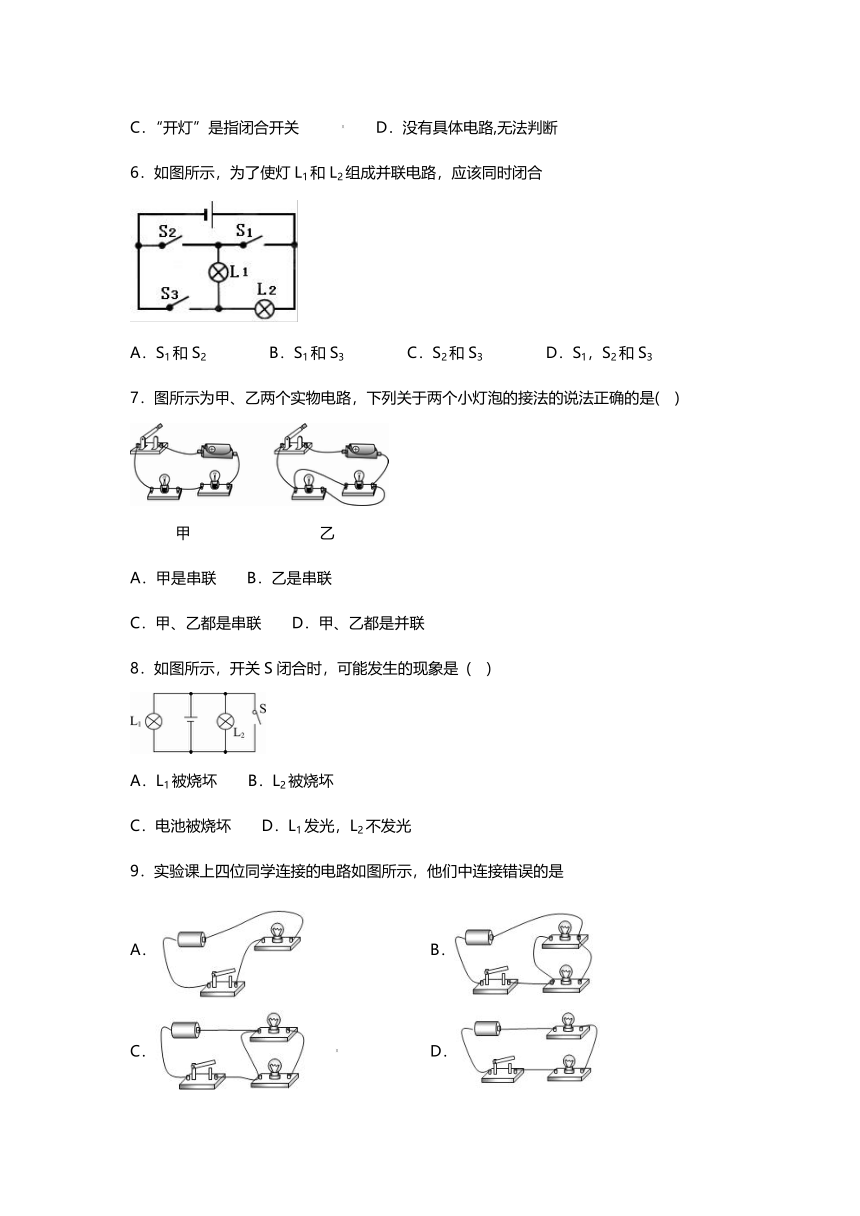

5．对家庭电路,日常生活中所说的“开灯”和“关灯”的意思是(??
)
A．“开灯”是指断开开关???????????????
B．“关灯”是指闭合开关
C．“开灯”是指闭合开关???????????
D．没有具体电路,无法判断
6．如图所示，为了使灯L1和L2组成并联电路，应该同时闭合
A．S1和S2
B．S1和S3
C．S2和S3
D．S1，S2和S3
7．图所示为甲、乙两个实物电路，下列关于两个小灯泡的接法的说法正确的是(
)
甲
乙
A．甲是串联
B．乙是串联
C．甲、乙都是串联
D．甲、乙都是并联
8．如图所示，开关S闭合时，可能发生的现象是
(
)
A．L1被烧坏
B．L2被烧坏
C．电池被烧坏
D．L1发光，L2不发光
9．实验课上四位同学连接的电路如图所示，他们中连接错误的是
A．
B．?
C．
D．?

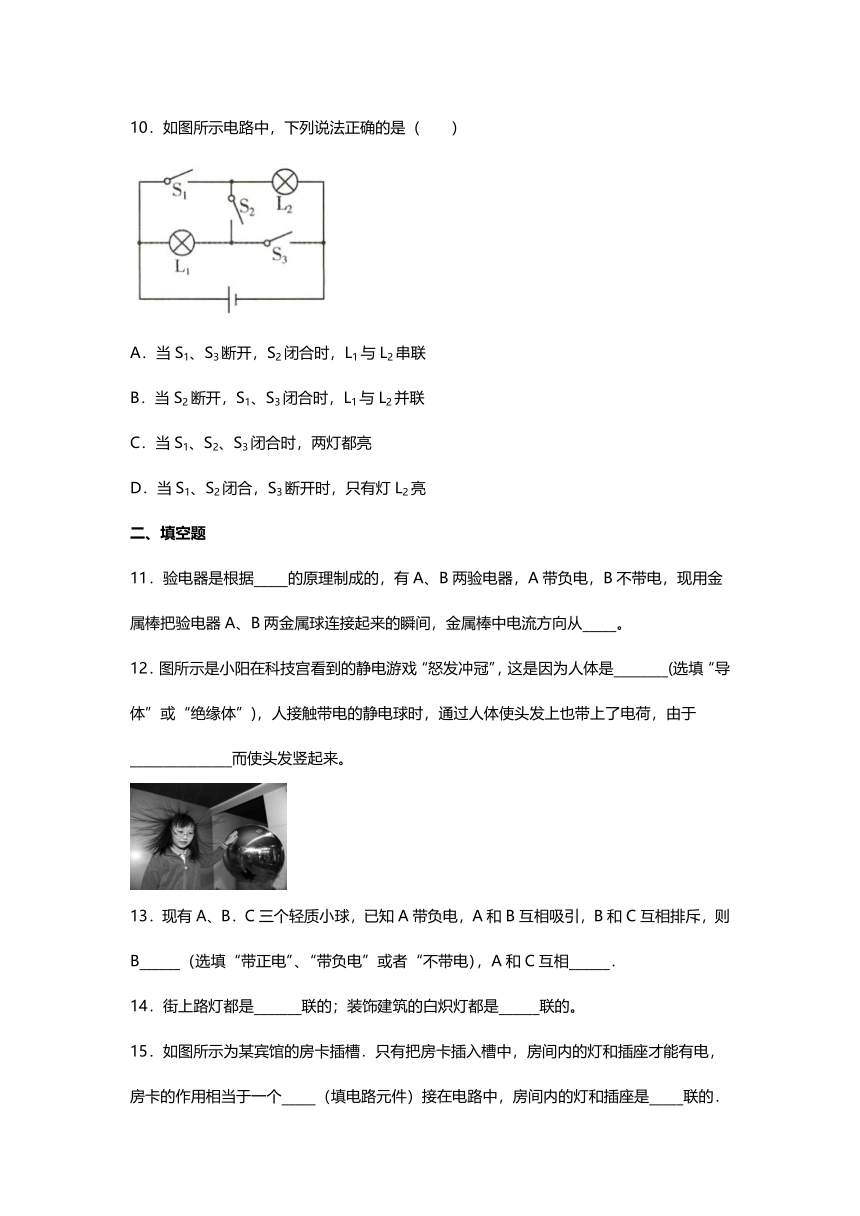

10．如图所示电路中，下列说法正确的是（
）
A．当S1、S3断开，S2闭合时，L1与L2串联
B．当S2断开，S1、S3闭合时，L1与L2并联
C．当S1、S2、S3闭合时，两灯都亮
D．当S1、S2闭合，S3断开时，只有灯L2亮
二、填空题
11．验电器是根据_____的原理制成的，有A、B两验电器，A带负电，B不带电，现用金属棒把验电器A、B两金属球连接起来的瞬间，金属棒中电流方向从_____。
12．图所示是小阳在科技宫看到的静电游戏“怒发冲冠”，这是因为人体是________(选填“导体”或“绝缘体”)，人接触带电的静电球时，通过人体使头发上也带上了电荷，由于_______________而使头发竖起来。
13．现有A、B．C三个轻质小球，已知A带负电，A和B互相吸引，B和C互相排斥，则B______（选填“带正电”、“带负电”或者“不带电），A和C互相______．
14．街上路灯都是_______联的；装饰建筑的白炽灯都是______联的。
15．如图所示为某宾馆的房卡插槽．只有把房卡插入槽中，房间内的灯和插座才能有电，房卡的作用相当于一个_____（填电路元件）接在电路中，房间内的灯和插座是_____联的．

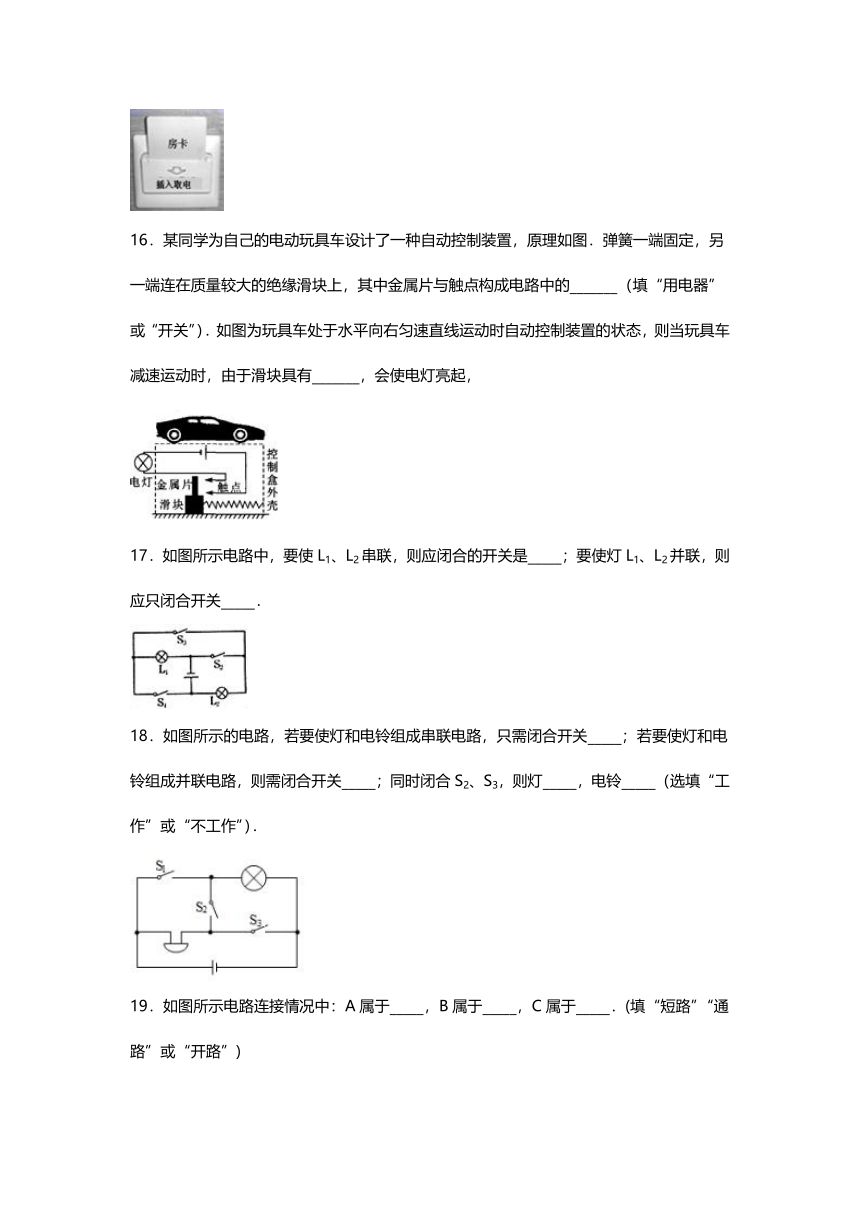

16．某同学为自己的电动玩具车设计了一种自动控制装置，原理如图．弹簧一端固定，另一端连在质量较大的绝缘滑块上，其中金属片与触点构成电路中的_______（填“用电器”或“开关”）．如图为玩具车处于水平向右匀速直线运动时自动控制装置的状态，则当玩具车减速运动时，由于滑块具有_______，会使电灯亮起，
17．如图所示电路中，要使L1、L2串联，则应闭合的开关是_____；要使灯L1、L2并联，则应只闭合开关_____．
18．如图所示的电路，若要使灯和电铃组成串联电路，只需闭合开关_____；若要使灯和电铃组成并联电路，则需闭合开关_____；同时闭合S2、S3，则灯_____，电铃_____（选填“工作”或“不工作”）．
19．如图所示电路连接情况中：A属于_____，B属于_____，C属于_____．(填“短路”“通路”或“开路”)
　　
　
A　　　　　　B　　　　　　
　C
20．在如图所示的电路中，闭合开关后将出现______(选填“通路”“开路”或“短路”)，要使电路中两灯串联，只要拆除导线______；要使电路中两灯并联，只要将导线______接到______．
三、综合题
21．图中的开关叫单刀双掷开关，当把闸刀向左边按下时，a、b两个接线柱是接通的，b、c是断开的；当把闸刀向右边按下时，b、c两个接线柱是接通的，a、b是断开的．现在请你用这个闸刀来控制红灯和绿灯，使闸刀向左边按下时，红灯亮、绿灯熄；使闸刀向右边按下时，绿灯亮、红灯熄，画出连接图．
22．如图所示是一个错误的实物连接图，请在下面方案中任选一种方案完成电路改错：
(1)只增加一根导线使L1、L2并联．
(2)只改动一根导线的一端将实物电路改成串联电路并在原导线上打“×”．
23．根据标记的电流方向，把电池和开关的符号分别填进电路，使两盏灯都发光．
24．如图，把两个小灯泡串联接入电路研究串联电路特点．
（1）在连接电路时，开关必须________?；开关闭合并且两灯都发光时，取下其中一个灯，可观察到________?现象；
（2）在串联的两个小灯电路中再串联一个小灯，闭合开关后可观察到________?现象；
（3）以上两个现象都说明了串联电路各用电器________?（选填“相互影响”或“不相互影响”）这一特点；
（4）开关闭合并且两灯都发光时，使其中一个灯泡短路，可观察到被短路的灯泡________?，另一个灯泡的亮度________?．（选填“变亮”、“变暗”、“不亮”、“不变”）
答案
1．D
2．D
3．C
4．C
5．C
6．B
7．A
8．C
9．C
10．ABD
11．同种电荷相互相斥
B到A
12．
导体
同种电荷互相排斥
13．带正电
吸引
14．
并
并
15．开关
并
16．开关
惯性
17．S3
S1与S2
18．S2
S1、S3
不工作
工作
19．开路
短路
通路
20．短路
c
d
C接线柱上
21．
22．(1)
(2)
23．
24．断开另一灯熄灭两灯都变暗相互影响不亮变亮
试卷第4页，总4页
