电路作图（无答案）

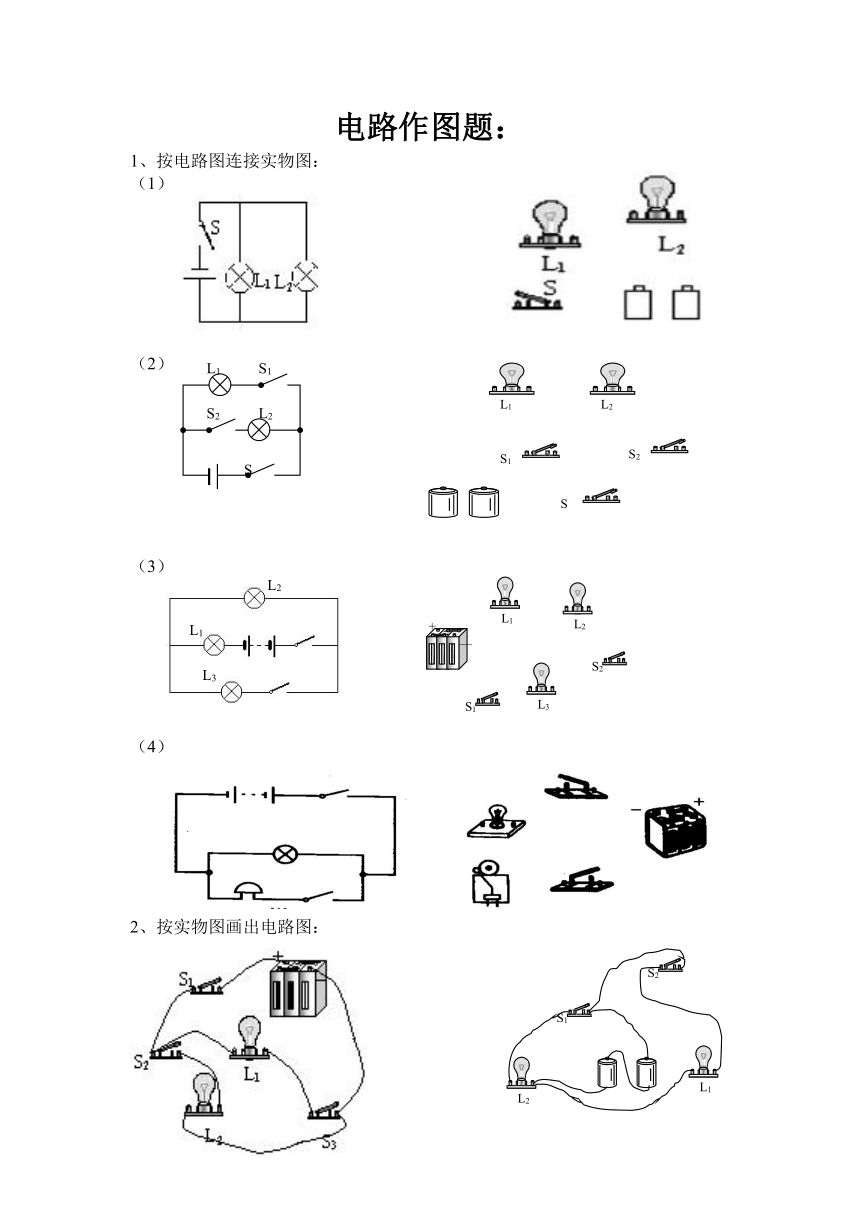

电路作图题：
按电路图连接实物图：
（1）
（2）
　　
（3）
　
（4）
按实物图画出电路图：

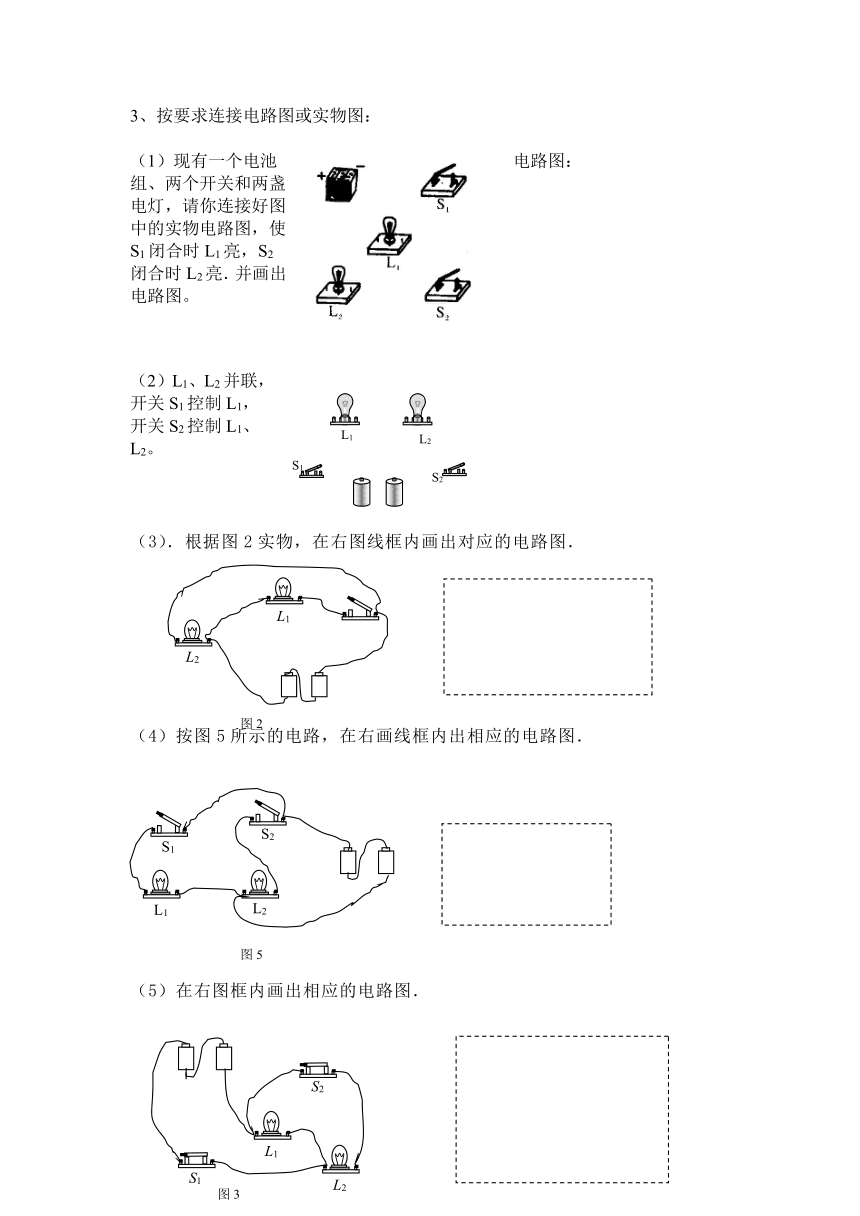

按要求连接电路图或实物图：
（1）现有一个电池组、两个开关和两盏电灯，请你连接好图中的实物电路图，使S1闭合时L1亮，S2闭合时L2亮．并画出电路图。 电路图：
（2）L1、L2并联，开关S1控制L1，开关S2控制L1、L2。
（3）．根据图2实物，在右图线框内画出对应的电路图．
（4）按图5所示的电路，在右画线框内出相应的电路图．
（5）在右图框内画出相应的电路图．
（6）L1、L2并联，S控制干路，S1控制L1
4.按实物图画电路图
（1）
5.按要求画电路
（1）L1、L2并联，S控制L1
（2）L1、L2、L3并联，S1控制L3，S2控制干路
（3）如图所示是一个黑盒子，a，b是面板上两个窗口，a内是红灯，b内是黄灯，有三节干电池串联供电，只闭合S1时，红灯、黄灯都亮．只闭合S2时，两灯都不亮，S1、S2都闭合时，只有黄灯亮，请画出盒子内的电路图．
（4）黑盒问题：某实验装置面板上有三个接线柱A、B、C和电灯、电铃各一个，如图所示．用导线连接A、B，铃响灯亮；用导线连接A、C，铃更响，灯不亮；用导线连接B、C，铃不响，灯不亮．试画出此装置的内部电路图．
（5）给你一个电池组，一个单刀双掷开关S1，一个单刀单掷开关S2，两只灯泡，要求闭合或开启开关，既可组成串联电路又可组成并联电路．试画出你的设计电路图．
9．如图4所示的某段电路中，A、B、C、D、E是四个接线柱．A接电源的负极，E接电源的正极．
（1）用导线连接A、B，则电流通过灯 ，它们是 联的；
（2）用导线只连接C、D，则电流通过灯 ，它们是 联的．
6．下列的几个电路图中的用电器分别是何种连接方式？开关分别控制哪盏灯？如果是并联，请用色笔描出图上的干路部分．
图1a中L1、L2是 联，S控制
图1b中L1、L2是 联，S1控制 ，S2控制
图1c中L1、L2是 联，S1控制 ，S2控制
L1
L2
S2
S
S1
L1
S1
S2
L2
S
S1
S2
L1
L2
L3
+
—
L3
L2
L1
S2
S1
L1
L2
S2
S1
L1
L2
S1
S2
L1
L2
S
图2
L1
L2
S2
S1
图5
L1
S2
S1
L2
图3
S
L1
L2
S1
S1
L1
L2
S
L3
L2
L1
A-
E+
C D
B
图4
图1b
L1
L2
S1
S2
图1c
L1
L2
S1
S2
图1a
S
L2
L1
