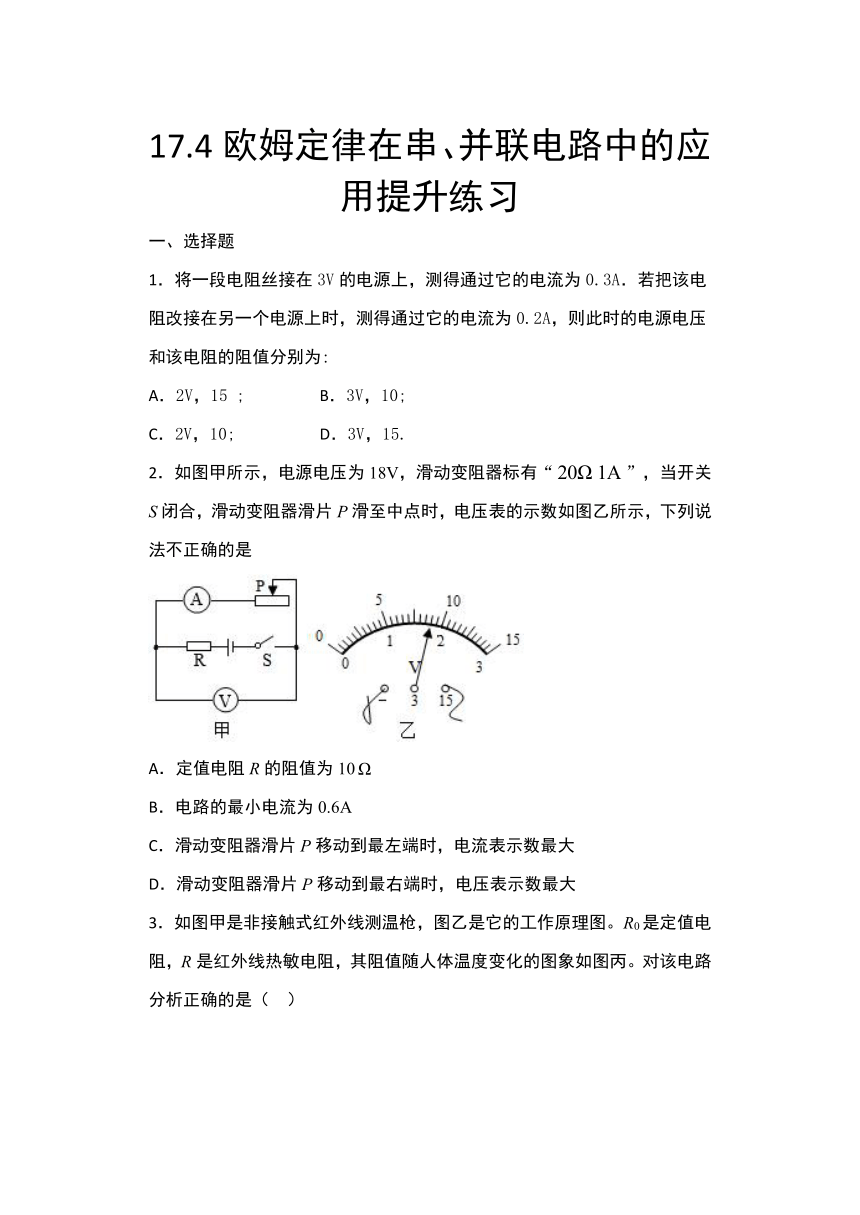

17.4欧姆定律在串、并联电路中的应用提升练习
一、选择题
1．将一段电阻丝接在3V的电源上，测得通过它的电流为0.3A．若把该电阻改接在另一个电源上时，测得通过它的电流为0.2A，则此时的电源电压和该电阻的阻值分别为:
A．2V，15
;
B．3V，10;
C．2V，10;
D．3V，15.
2．如图甲所示，电源电压为18V，滑动变阻器标有“”，当开关S闭合，滑动变阻器滑片P滑至中点时，电压表的示数如图乙所示，下列说法不正确的是
A．定值电阻R的阻值为10
B．电路的最小电流为0.6A
C．滑动变阻器滑片P移动到最左端时，电流表示数最大
D．滑动变阻器滑片P移动到最右端时，电压表示数最大
3．如图甲是非接触式红外线测温枪，图乙是它的工作原理图。R0是定值电阻，R是红外线热敏电阻，其阻值随人体温度变化的图象如图丙。对该电路分析正确的是（
）
A．体温越高，R的阻值越大
B．体温越高，电压表示数越大
C．体温越高，电压表示数越小
D．体温越低，电压表示数越大
4．如图所示电路中，电源电压保持不变，闭合开关S，灯泡L发光，电流表有示数，电压表的示数几乎为零，则下列判断中正确的是（　　）
A．电阻R短路
B．电阻R短路
C．灯L断路
D．灯L短路
5．如图所示，L1和L2的电阻之比为1∶2，则电流表A1和电流表A2的示数之比是（　　）
A．1∶3
B．3∶1
C．1∶2
D．2∶1
6．如图所示的电路，电源电压恒定不变，闭合开关S，将滑动变阻器的滑片P向右移动的过程中，下列说法正确的是(假定灯泡的电阻不变)
A．电流表示数变小
B．电压表示数变大
C．电压表和电流表示数的比值变小
D．电压表和电流表的示数都变小
7．阻值分别为1欧和10欧的电阻并联后，总电阻R的阻值
A．一定小于1欧
B．可能小于1欧
C．一定等于11欧
D．可能大于10欧
8．如图所示的电路中，电阻阻值．闭合开关后，电阻、两端的电压分别为、，通过两个电阻的电流分别为、．下列判断中正确的是（
）
A．
B．
C．
D．

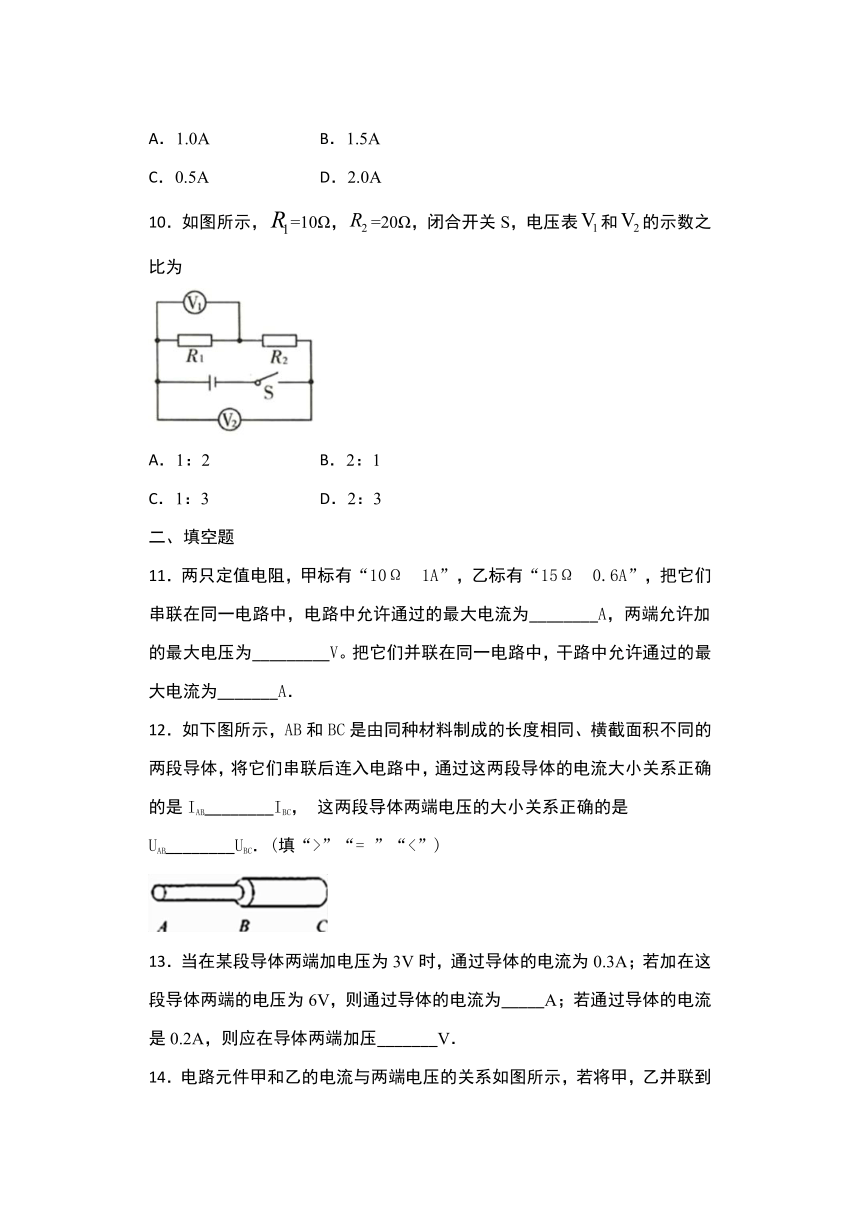

9．实验室有甲、乙两只灯泡，甲标有“20V
1.0A”字样，乙标有“10V
0.5A”字样.现把它们并联起来，则该并联电路两端允许加的最大电流为（不考虑温度对灯泡电阻的影响）（
）
A．1.0A
B．1.5A
C．0.5A
D．2.0A
10．如图所示，=10Ω，=20Ω，闭合开关S，电压表和的示数之比为
A．1：2
B．2：1
C．1：3
D．2：3
二、填空题
11．两只定值电阻，甲标有“10Ω
1A”，乙标有“15Ω
0.6A”，把它们串联在同一电路中，电路中允许通过的最大电流为________A，两端允许加的最大电压为_________V。把它们并联在同一电路中，干路中允许通过的最大电流为_______A．
12．如下图所示，AB和BC是由同种材料制成的长度相同、横截面积不同的两段导体，将它们串联后连入电路中，通过这两段导体的电流大小关系正确的是IAB________IBC，
这两段导体两端电压的大小关系正确的是UAB________UBC．(填“>”“=
”“<”)
13．当在某段导体两端加电压为3V时，通过导体的电流为0.3A；若加在这段导体两端的电压为6V，则通过导体的电流为_____A；若通过导体的电流是0.2A，则应在导体两端加压_______V．
14．电路元件甲和乙的电流与两端电压的关系如图所示，若将甲，乙并联到电压为1.5V的电源两端，干路中的电流是_____A．
15．如图所示的电路，电源电压恒定不变。闭合开关S1后再闭合开关S2，电压表的示数将____，电压表示数与电流表示数的比值将______（以上均选填“变大”、“变小”或“不变”）。若互换电压表和电流表的位置，再闭合开关S1、S2的情况下，______表将会烧坏。
16．如图所示电路，若L1的阻值为10Ω，只闭合S1时电流表示数为0.6A，则电源电压是________
V，S1、S2都闭合时电流表示数为1A，则
L2的阻值为________Ω．
17．某位同学做实验时，手边只有10Ω的电阻若干只，若需要阻值为40Ω的电阻一只，应当采取的办法是_____，他选择的依据是：_____．
18．某自动恒温箱的控制电路如图甲（a、b端所控制的加热电路未画出）．箱内电阻Rl=5kΩ，R2为热敏电阻，其阻值随温度变化的图像如图乙所示，电源电压为12
V．当a、b间的电压Uab小于2.4
V时，恒温箱内的电热丝通电加热；当a、b间的电压Uab大于3
V时，电热丝停止加热．
（1）a、b间的电压Uab等于2.4
V时，控制电路中的电流为________
mA，热敏电阻R2的阻值为________
kΩ．
（2）恒温箱内的温度范围为________
℃到________
℃．
19．如图a所示，是伏安法测电阻实验中利用电压表和电流表测量电阻的实验电路图。图b是某一次测量时电压表的数据，则此时电压表的读数是_____V，如果此时电流表的读数是0.16A，则电阻是_____Ω。调节滑动变阻器，使电压表示数为3V时，电阻R的阻值为_____Ω，电流表的示数应为_____A。
20．如图所示电路，电源两端电压
保持不变，闭合开关S，当滑动变阻器的滑片P向右滑动时，三个电表的示数都发生变化，电流表A、电压表V1、电压表V2的示数分别用I、U1、U2表示，他们的示数变化量大小分别用△I、△U1、△U2表示，则
________，
________，
________，
________．（各空均选填“增大”、“减小”或“不变”）
三、解答题
21．小明把一个铭牌上标有“100Ω1
A”字样的滑动变阻器，直接接到24
V的电源上，为了保证安全，连入电路的电阻不能小于多少欧？
22．李强同学想自制一个电热毯，让它在220
V电压下工作。如果使电热丝中通过的电流为0.25
A，需要截取多长的规格是40Ω/m的电阻线。
23．如图所示的电路中，电源电压为18V不变，滑动变阻器R2上标“20Ω2A”的字样，闭合开关S后，电流表的示数为1A，电压表的示数为4V．求：
（1）电阻R1的阻值．
（2）电路中的最小电流．
（3）在电压表和电流表不改变量程的情况下，为使电路正常工作，滑动变阻器R2连入电路的阻值范围．
24．如图所示的电路中，电源电压保持不变，电阻R2为20
Ω．闭合开关S，滑动变阻器R3的滑片在b端时，电压表的示数为3
V；滑片移到中点时，电流表的示数为0.45
A；滑片移到a端时，电压表的示数为9
V．求：
(1)电阻R1的阻值；
(2)滑动变阻器R3的最大阻值；
(3)电源电压U．
答案
1．C
2．C
3．B
4．B
5．B
6．C
7．A
8．A
9．A
10．C
11．0.6
15
1.5
12．=
>
13．0.6A
2V
14．0.4
15．变大
不变
电流
16．6；15
17．4个10Ω的电阻串联
串联电路的总电阻等于各电阻之和（R=R1+R2）
18．0.48；
20；20；30
19．0.8
5
5
0.6
20．不变；
增大；
不变；
不变
21．24
Ω
22．22m
23．（1）4
Ω
（2）0.75
A
（3）5
Ω~20
Ω
24．（1）R1＝10
Ω，（2）R3＝60
Ω，（3）U＝27
V
