人教版九年级全册物理 20.1磁现象 磁场 同步练习（含解析）

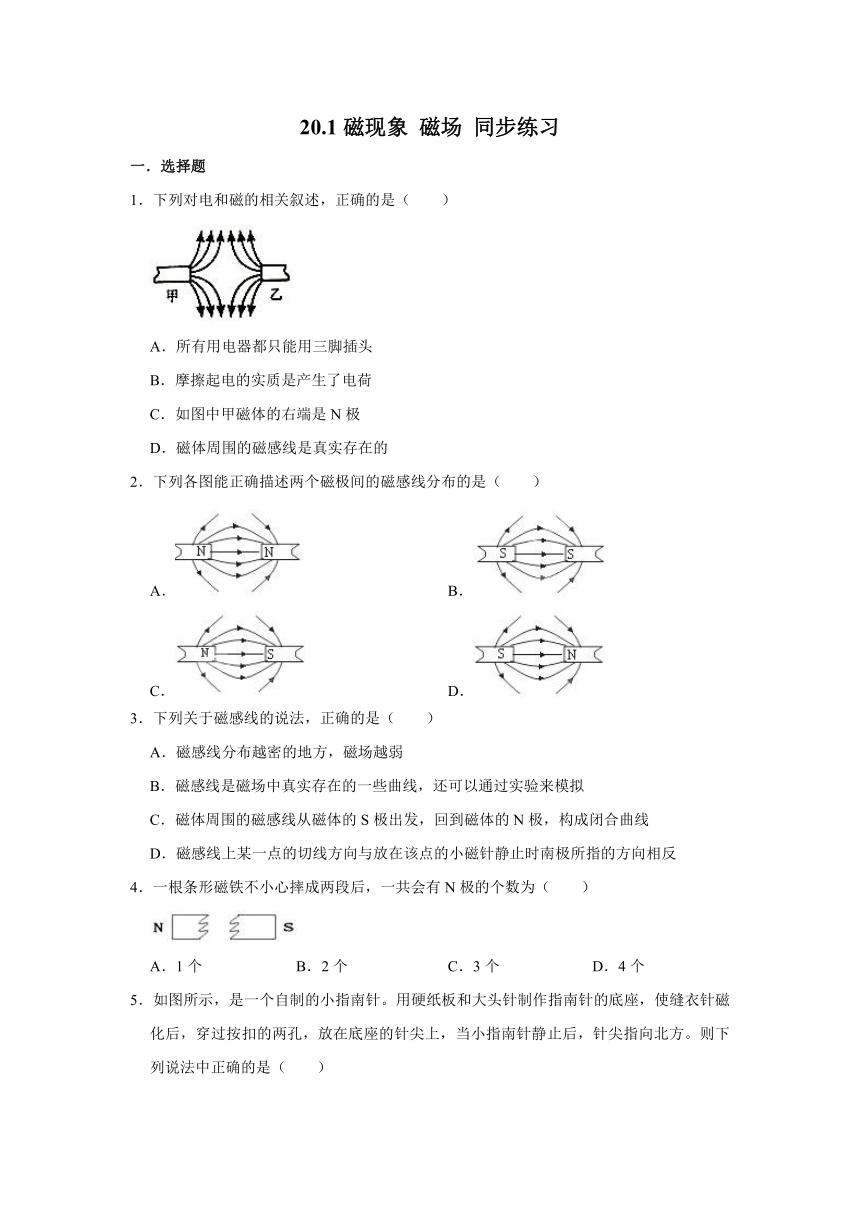

20.1磁现象
磁场
同步练习
一．选择题
1．下列对电和磁的相关叙述，正确的是（　　）
A．所有用电器都只能用三脚插头
B．摩擦起电的实质是产生了电荷
C．如图中甲磁体的右端是N极
D．磁体周围的磁感线是真实存在的
2．下列各图能正确描述两个磁极间的磁感线分布的是（　　）
A．
B．
C．
D．
3．下列关于磁感线的说法，正确的是（　　）
A．磁感线分布越密的地方，磁场越弱
B．磁感线是磁场中真实存在的一些曲线，还可以通过实验来模拟
C．磁体周围的磁感线从磁体的S极出发，回到磁体的N极，构成闭合曲线
D．磁感线上某一点的切线方向与放在该点的小磁针静止时南极所指的方向相反
4．一根条形磁铁不小心摔成两段后，一共会有N极的个数为（　　）
A．1个
B．2个
C．3个
D．4个

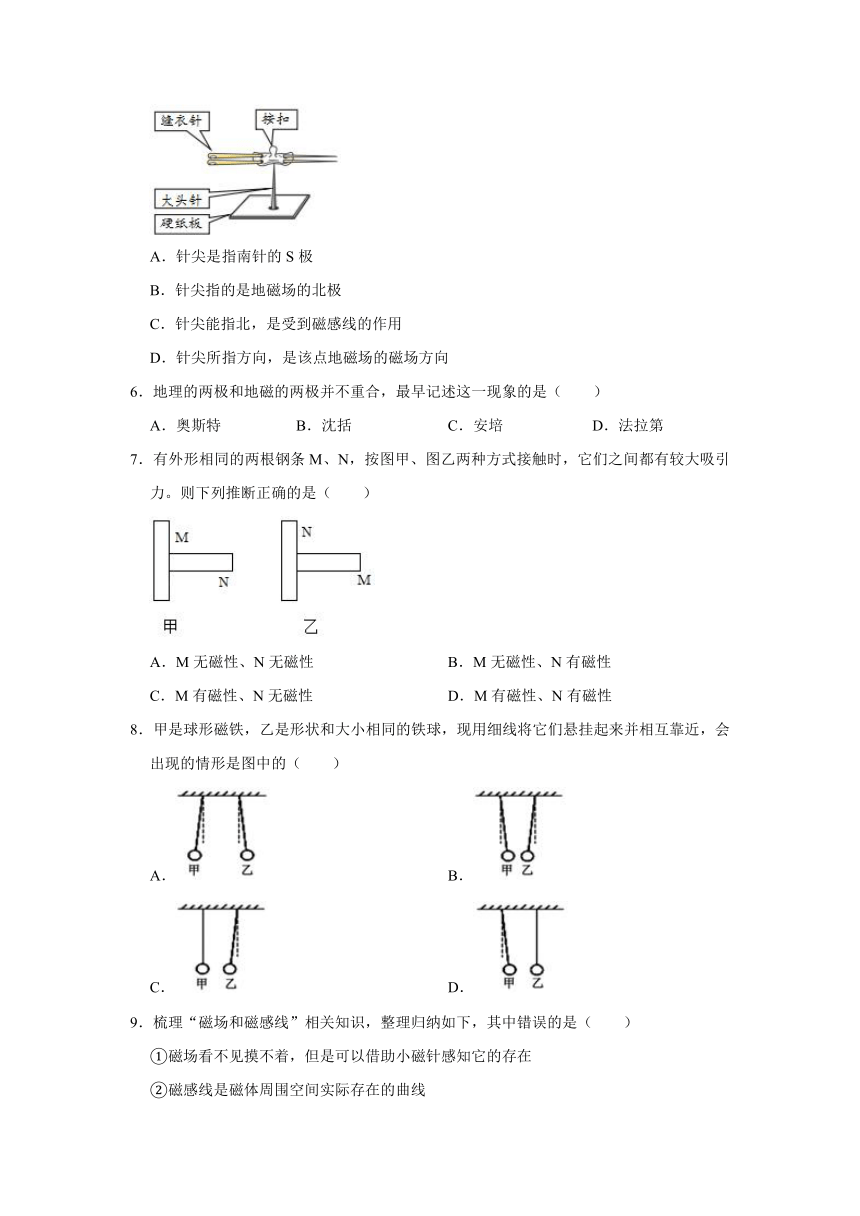

5．如图所示，是一个自制的小指南针。用硬纸板和大头针制作指南针的底座，使缝衣针磁化后，穿过按扣的两孔，放在底座的针尖上，当小指南针静止后，针尖指向北方。则下列说法中正确的是（　　）
A．针尖是指南针的S极
B．针尖指的是地磁场的北极
C．针尖能指北，是受到磁感线的作用
D．针尖所指方向，是该点地磁场的磁场方向
6．地理的两极和地磁的两极并不重合，最早记述这一现象的是（　　）
A．奥斯特
B．沈括
C．安培
D．法拉第
7．有外形相同的两根钢条M、N，按图甲、图乙两种方式接触时，它们之间都有较大吸引力。则下列推断正确的是（　　）
A．M无磁性、N无磁性
B．M无磁性、N有磁性
C．M有磁性、N无磁性
D．M有磁性、N有磁性
8．甲是球形磁铁，乙是形状和大小相同的铁球，现用细线将它们悬挂起来并相互靠近，会出现的情形是图中的（　　）
A．
B．
C．
D．
9．梳理“磁场和磁感线”相关知识，整理归纳如下，其中错误的是（　　）
①磁场看不见摸不着，但是可以借助小磁针感知它的存在
②磁感线是磁体周围空间实际存在的曲线
③磁感线是铁屑组成的
④地磁场的磁感线是从地球南极附近发出回到北极附近
⑤磁感线有疏密之分，可以表示磁场的强弱且可以相交
A．①③
B．①④
C．②④
D．②③⑤

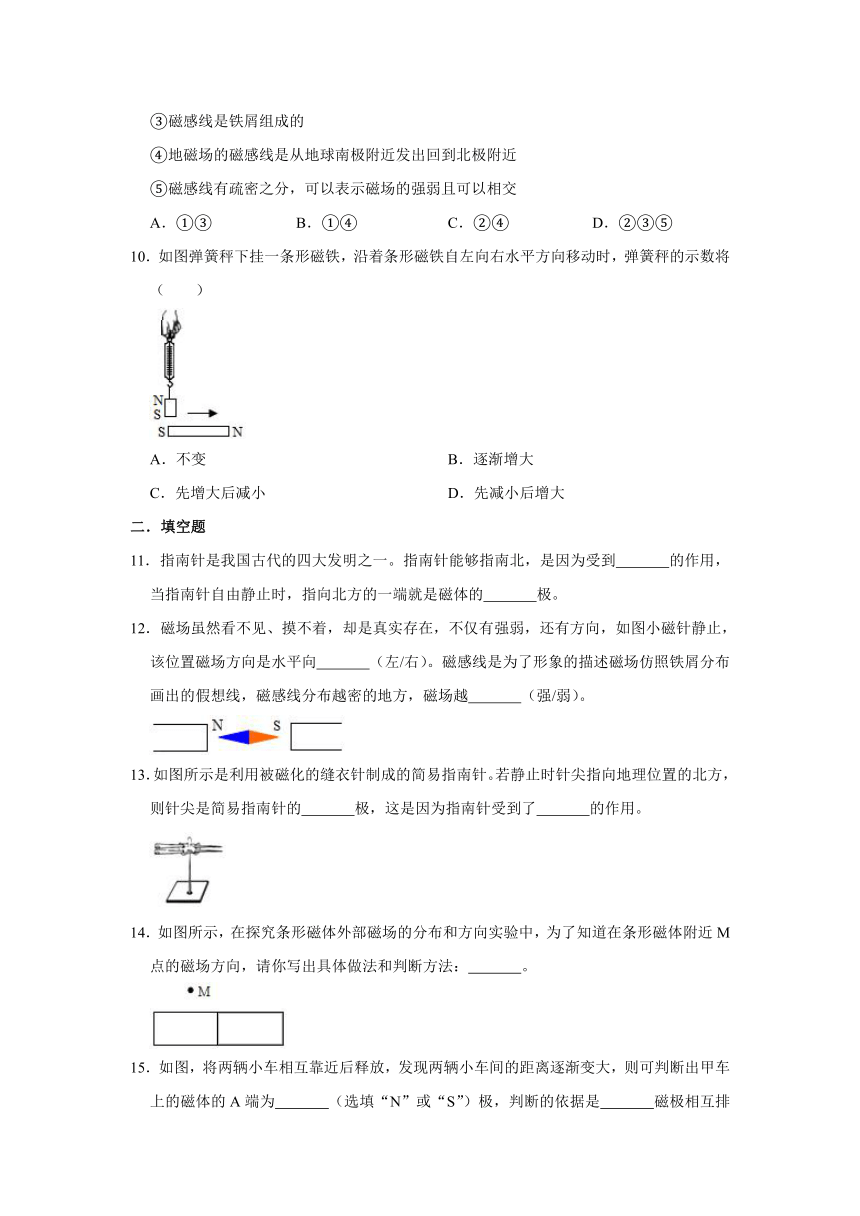

10．如图弹簧秤下挂一条形磁铁，沿着条形磁铁自左向右水平方向移动时，弹簧秤的示数将（　　）
A．不变
B．逐渐增大
C．先增大后减小
D．先减小后增大
二．填空题
11．指南针是我国古代的四大发明之一。指南针能够指南北，是因为受到　
　的作用，当指南针自由静止时，指向北方的一端就是磁体的　
　极。
12．磁场虽然看不见、摸不着，却是真实存在，不仅有强弱，还有方向，如图小磁针静止，该位置磁场方向是水平向　
　（左/右）。磁感线是为了形象的描述磁场仿照铁屑分布画出的假想线，磁感线分布越密的地方，磁场越　
　（强/弱）。
13．如图所示是利用被磁化的缝衣针制成的简易指南针。若静止时针尖指向地理位置的北方，则针尖是简易指南针的　
　极，这是因为指南针受到了　
　的作用。
14．如图所示，在探究条形磁体外部磁场的分布和方向实验中，为了知道在条形磁体附近M点的磁场方向，请你写出具体做法和判断方法：　
　。

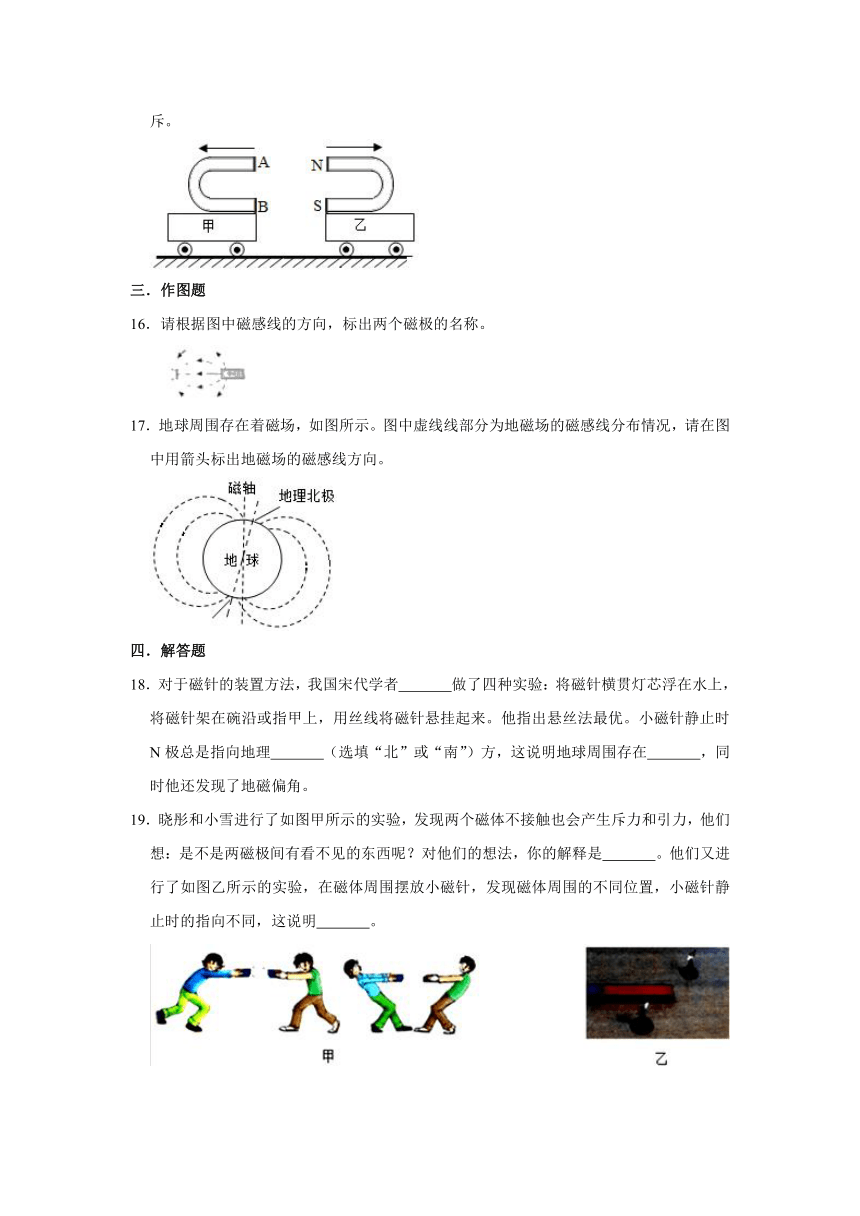

15．如图，将两辆小车相互靠近后释放，发现两辆小车间的距离逐渐变大，则可判断出甲车上的磁体的A端为　
　（选填“N”或“S”）极，判断的依据是　
　磁极相互排斥。
三．作图题
16．请根据图中磁感线的方向，标出两个磁极的名称。
17．地球周围存在着磁场，如图所示。图中虚线线部分为地磁场的磁感线分布情况，请在图中用箭头标出地磁场的磁感线方向。
四．解答题
18．对于磁针的装置方法，我国宋代学者　
　做了四种实验：将磁针横贯灯芯浮在水上，将磁针架在碗沿或指甲上，用丝线将磁针悬挂起来。他指出悬丝法最优。小磁针静止时N极总是指向地理　
　（选填“北”或“南”）方，这说明地球周围存在　
　，同时他还发现了地磁偏角。
19．晓彤和小雪进行了如图甲所示的实验，发现两个磁体不接触也会产生斥力和引力，他们想：是不是两磁极间有看不见的东西呢？对他们的想法，你的解释是　
　。他们又进行了如图乙所示的实验，在磁体周围摆放小磁针，发现磁体周围的不同位置，小磁针静止时的指向不同，这说明　
　。
参考答案
一．选择题
1．解：
A、为了防止触电，有金属外壳的用电器，其外壳要接地，所以有金属外壳的用电器要用三脚插头；没有金属外壳的用电器，一般都用两脚插头，故A错误；
B、摩擦起电的过程是得到和失去电子的过程，因此其实质是电子的转移，不是产生了电荷，故B错误；
C、根据图可知，磁感线是从甲的右端出来的，为N极，故C正确；
D、磁感线是人们为了研究磁体的方便而假想出的一个物理模型，磁感线实际是不存在的，故D错误。
故选：C。
2．解：在磁体的外部，磁感线从磁体的北极出来，回到南极；且同名磁极相互排斥，磁感线应相斥；所以A、B、D错误，C正确。
故选：C。
3．解：A、磁感线分布越密的地方，其磁场越强，故A错误；
B、磁感线不是真实存在的，而是一些假想的线，故B错误。
C、在磁体的外部，磁感线从磁体的北极出来，回到南极；在磁体的内部，磁感线是从S极回到N极，故C错误；
D、磁感线上某一点的切线方向与放在该点的小磁针静止时北极所指的方向一致，与南极所指的方向相反，故D正确。
故选：D。
4．解：一根条形磁铁不小心摔成两段后，就会变成两个小的条形磁铁，因为每个磁体都有一个N极，所以一共会有N极的个数为2个。
故选：B。
5．解：A、B、C、地球是一个大磁体，指南针指南北的原因是由于受到了地磁场的作用；指南针静止时，指向南的一端是磁体的南（S）极；指向北的一端是磁体的北（N）极，针尖指北，所以针尖是N极，针尖所指是地磁南极。故A、B、C错误；
D、针尖是指南针的N极，所以针尖所指方向，就是该点地磁场的磁场方向。故D正确。
故选：D。
6．解：A、奥斯特第一个发现了电现象和磁现象之间的联系（或者通电导体周围存在磁场），故A不合题意；
B、北宋学者沈括在《梦溪笔谈》记载了指南针指向“常微信东，不全南也”，是第一位指出地磁偏角的科学家，故B符合题意；
C、安培发现的著名的安培定则，故C不合题意；
D、法拉第发现了著名的电磁感应定律，故D不合题意。
故选：B。
7．解：由题意可知，图甲、图乙两种方式接触时，它们之间都有较大吸引力，
因磁体的两端磁性最强，中间最弱，几乎没有磁性，
所以，在图甲中，钢条M的中间位置几乎没有磁性，N却能吸引M，说明钢条N具有磁性；
同理，由图乙可知，钢条M也具有磁性，由选项可知，只有D正确。
故选：D。
8．解：甲、乙两个形状和大小相同的球悬挂起来。甲具有磁性，乙不具有磁性，当它们靠近时，由于磁体能够吸引铁质物体且力的作用是相互的，所以两球向中央靠拢。
故ACD不符合题意，B符合题意。
故选：B。
9．解：①磁场看不见摸不着，但是它会对放入其中的小磁针发生力的作用，因此可以借助小磁针感知它的存在，故①正确不合题意；
②磁感线本身并不存在，是为了形象的描述磁场的分布而人为引入的虚线，故②错误符合题意；
③磁感线是一条条封闭的虚拟的曲线，不是由铁屑组成的，故③错误符合题意；
④地磁场的磁感线是从地磁北极附近发出回到地磁南极附近，因为地磁方向与地理方向交错分布，所以磁感线是从地理的南极出发回到地理的北极附近，故④正确不合题意；
⑤磁感线有疏密之分，可以表示磁场的强弱且不可以相交，故⑤错误符合题意。
那么错误的是②③⑤。
故选：D。
10．解：
由图知竖直放置的磁铁受力平衡，在开始位置时两个S极靠近，相互排斥，此时弹簧测力计的示数等于磁铁的重力减去斥力；当上面的磁铁向右运动时，两同名磁极开始远离，斥力减小，当过了中间位置，两个异名磁极逐渐靠近，变为引力，再向右运动，引力变大，拉力变大，所以弹簧测力计的示数逐渐增大，故B正确。
故选：B。
二．填空题
11．解：地磁场对放入其中的磁体产生磁力的作用，指南针本身有磁性，放入地磁场中，受到地磁场的作用，总是指南北；
因为指南针是根据地磁场的原理工作的，地磁的南极在地理的北极附近，而地磁的北极在地理的南极附近，根据异名磁极相互吸引，所以指南针指向南方（即地磁的北极）的一定是磁针的S（南）极，指向北方（即地磁的南极）的一定是磁针的N（北）极。
故答案为：地磁场；北。
12．解：
磁场方向的规定方向：小磁针的N极在磁场中某点所受磁力的方向跟该点的磁场方向相同，则由图可知，小磁针所在位置磁场方向是水平向左的；
在磁感线上，任何一点的切线方向表示该点磁场的方向，磁感线分布的疏密程度表示磁场的强弱。磁场越强的地方，磁感线分布越密集；磁场越弱的地方，磁感线分布越稀疏。
故答案为：左；强。
13．解：地球是一个大磁体，地球的周围存在地磁场；静止时针由于受到地磁场的作用，针尖指向地理位置的北方，说明指向地磁南极附近，针尖是简易指南针的N极。
故答案为：N；地磁场。
14．解：
在条形磁体附近M点的磁场方向的判断方法：
在M点处放一个小磁针，静止时，小磁针北极所指方向就是M点的磁场方向。
故答案为：在M点处放一个小磁针，静止时，小磁针北极所指方向就是M点的磁场方向。
15．解：由图知，乙小车上蹄形磁铁的上端为N极，下端为S极，将两辆小车相互靠近后释放，发现两辆小车间的距离逐渐变大，
说明左右两个蹄形磁铁相互排斥，由于同名磁极相互排斥，所以左侧磁体的A端为N极，B端为S极。
故答案为：N；同名。
三．作图题
16．解：由图可知，磁感线是从右面的磁体回到左面的磁体的，所以右面为N极，左面为S极，如图所示：
17．解：地磁的南极在地理的北极附近，地磁的北极在地理的南极附近，地球周围的磁感线从磁北极指向磁南极，如图所示：
四．解答题
18．解：我国宋代学者沈括是世界上最早记录磁偏角的人。指南针在地磁场的作用下指南北，磁针静止时N极总是指向北方，这说明地球周围存在磁场。
故答案为：沈括；北；磁场。
19．解：
甲图的实验说明，两个磁体不接触也会产生斥力和引力磁场的基本性质是它对放入其中的磁体有磁力的作用，即磁体的周围存在磁场，
磁体周围的不同位置的小磁针，指向不同的方向，说明了磁体具有方向性。
故答案为：磁体周围存在磁场；磁场具有方向性。
