平面镜成像的特点
人教版
八年级上册
录
目
平面镜成像的特点
一
平面镜成像原理及光路作图
二
平面镜的应用
三

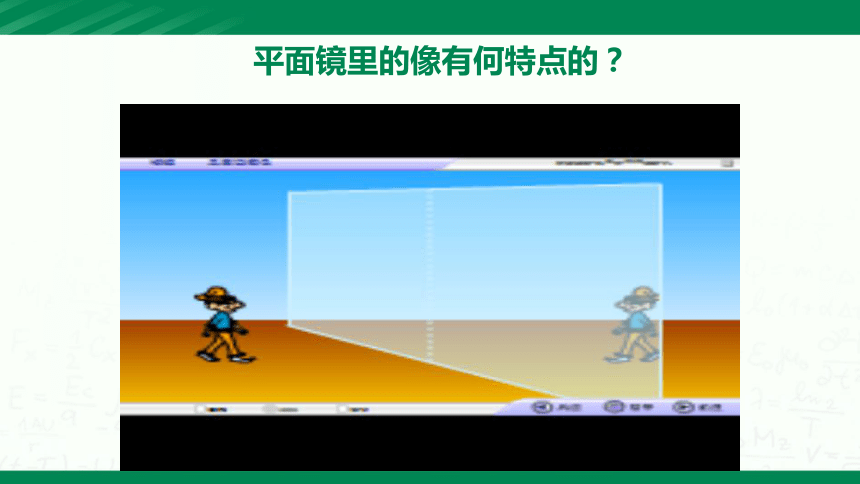

平面镜里的像有何特点的？
设计实验
实验器材：玻璃板、两根相同的蜡烛、纸、刻度尺、火柴
实验方法：等效替代法
一.平面镜成像的特点
一.平面镜成像的特点
成像特点:
相等
1.像与物大小
2.像与物到镜面的距离
3.像与物的连线与镜面
垂直
相等
一.平面镜成像的特点
物和像关于平面镜对称
虚像
一.平面镜成像的特点
（1）实际光线的反向延长线会聚形成的像。
（2）能看到但不能呈在光屏上。
例：作出物体AB经平面镜后所成的像A′B
′
二.平面镜成像原理及光路作图
B′
A
B
A′
1.“第二根蜡烛从前面看上去好象点燃一样”是什么目的？
答：为了让它与第一根蜡烛的像在同一位置（即重合，可确定像的位置）。
2.“两根蜡烛一样大小”是什么目的？
第二根蜡烛
第一根蜡烛的像
第一根蜡烛
等大
等大
二.平面镜成像原理及光路作图
3.研究“平面镜成像”实验，为何用“玻璃板”而不用“平面镜”？
二.平面镜成像原理及光路作图
l.用来成像——主要是用来观察眼睛不能直接看到的物体，如自己的面容、姿势、口腔内牙齿等
．
三.平面镜的应用
2.用来改变光路,按要求控制光的传播方向．
例如：潜望镜
三.平面镜的应用
墨西哥人在用潜望镜观看演出
三.平面镜的应用
三.平面镜的应用
国家措施：目前我国已出台一些相关的法规，对城市建筑中玻璃幕墙的使用范围、设计和制作安装都有严格统一的技术标准。人们普遍开始注意预防可能产生的光污染，北京市2012年否决玻璃幕墙设计方案就有30余起，上海和南京等城市也对高层建筑的设计施工提出限制，防止产生新的光污染。
1.一个人从远处走向一块竖直挂着的平面镜，他在镜内的像将………………[
]
　A．逐渐变大，并且逐渐向镜面靠近。
B．逐渐变小，并且逐渐离开镜面。
　C．先变大后变小，先靠近镜面再离开镜面。
D．大小不变，但逐渐向镜面靠。
D
练习
2．画出下图在平面镜中的像．
A
O
A'
O'
3.如图所示，S′是S在平面镜中成的像，画出平面镜的位置来．
S′
S
练习
4.某人身高1.70m，站在穿衣镜前１m处，他在镜中的像到镜面的距离是___m．当他向镜面前进０.５m时，人与像间的距离是____m．像高____m。
1
1
1米
1米
0.5米
0.5米
1.70
练习
