透镜及
凸透镜的成像规律
透镜及
凸透镜的成像规律
目录
一、认识透镜
二、透镜对光纤的作用
三、焦点和焦距及特殊光线
四、凸透镜成像规律
认识透镜
一
一、认识透镜
生活中的透镜
----凸透镜和凹透镜
一、认识透镜
透镜的种类有哪些？

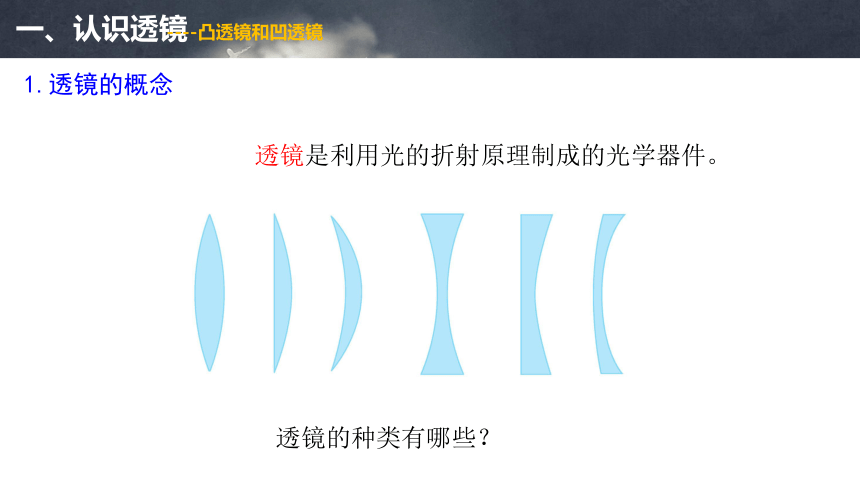

1.透镜的概念
透镜是利用光的折射原理制成的光学器件。
----凸透镜和凹透镜
一、认识透镜

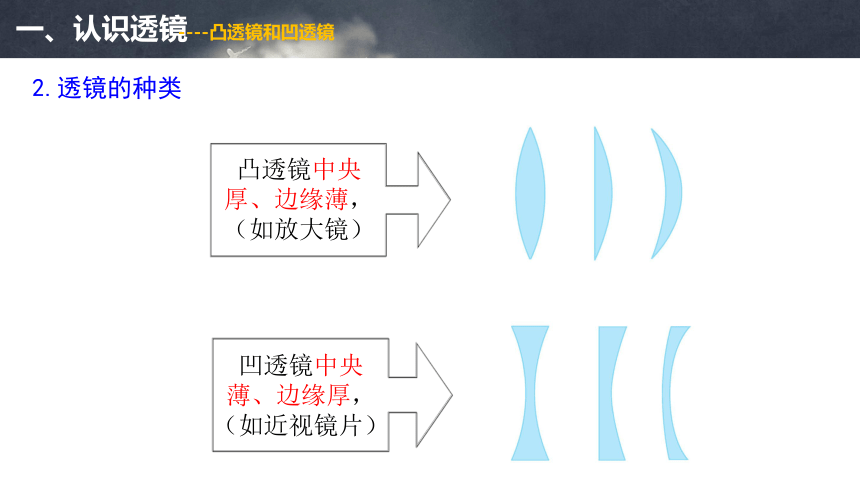

2.透镜的种类
凸透镜中央
厚、边缘薄，
（如放大镜）
凹透镜中央
薄、边缘厚，
（如近视镜片）
----凸透镜和凹透镜
一、认识透镜

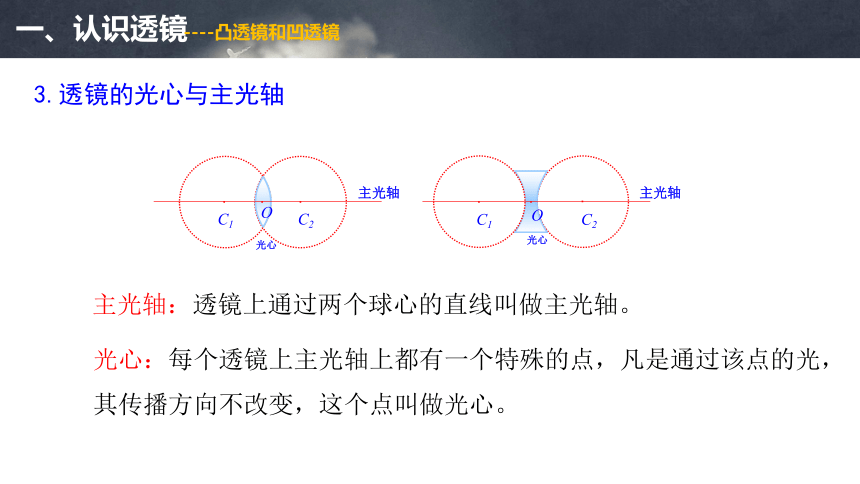

3.透镜的光心与主光轴
主光轴：透镜上通过两个球心的直线叫做主光轴。
光心：每个透镜上主光轴上都有一个特殊的点，凡是通过该点的光，其传播方向不改变，这个点叫做光心。
·
·
·
O
C1
C2
光心
主光轴
·
·
·
C1
C2
O
光心
主光轴
----凸透镜和凹透镜
一、认识透镜
----凸透镜和凹透镜
C2
C1
O
C2
C1
O

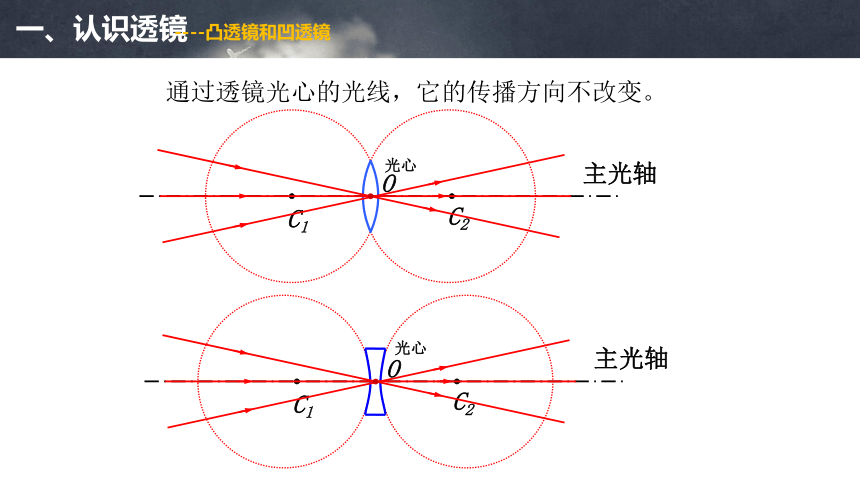

通过透镜光心的光线，它的传播方向不改变。
主光轴
主光轴
光心
光心
二、透镜对光线的作用
F
主轴
F

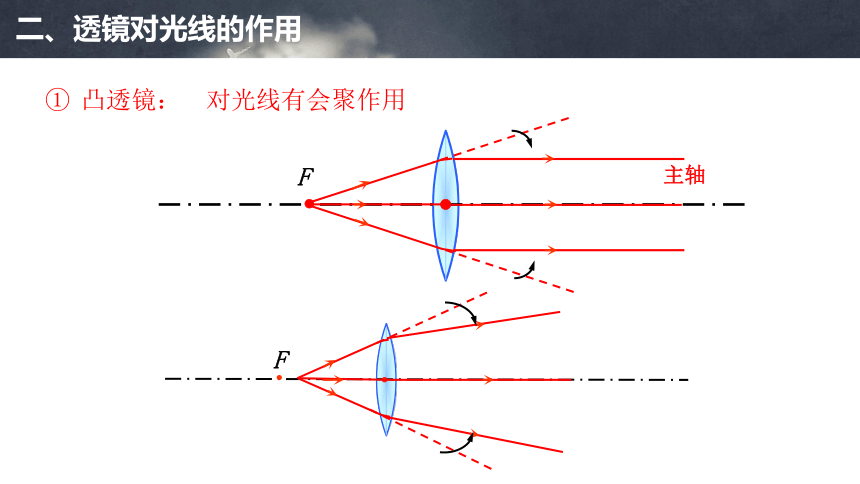

凸透镜：
对光线有会聚作用
二、透镜对光线的作用

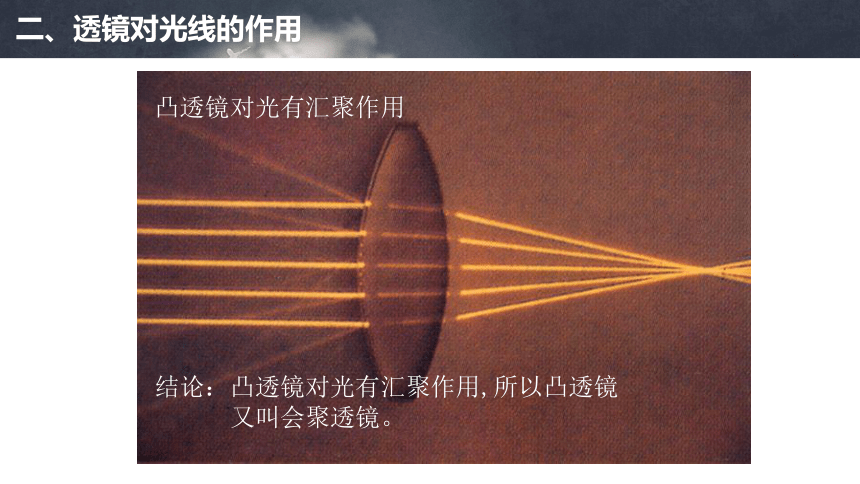

凸透镜对光有汇聚作用
结论：凸透镜对光有汇聚作用,所以凸透镜
又叫会聚透镜。
二、透镜对光线的作用
凹透镜：

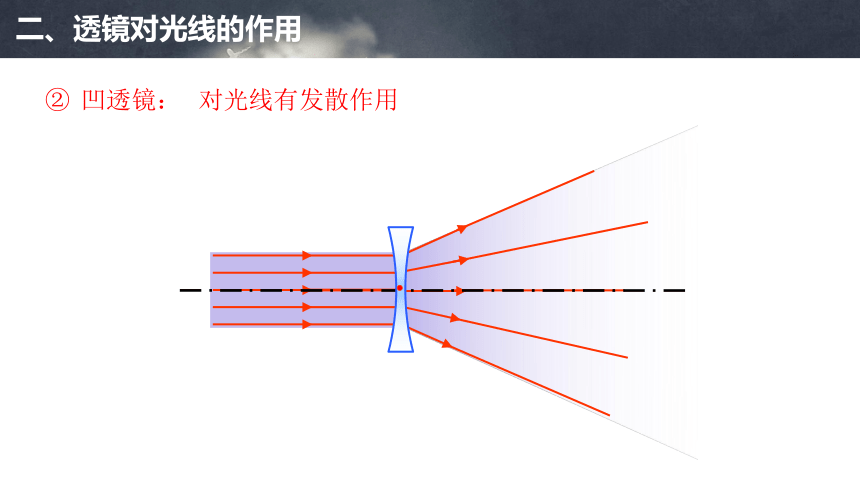

对光线有发散作用
二、透镜对光线的作用
F
F
F
F
小结：凹透镜对所有光线都起发散作用。
二、透镜对光线的作用
结论：凹透镜对光有发散作用,所以凹透镜
又叫发散透镜
凹透镜对光有发散作用
二、透镜对光线的作用
F
主光轴
光路可逆
三、焦点和焦距及特殊光线
二、透镜对光线的作用
在方框中画出相应的透镜
会聚作用不一定是光线经过透镜后就变为会聚光束，发散作用不一定是光线经过透镜后就变为发散光束。
判断会聚作用还是发散作用的关键是：看穿过透镜后的光线与原入射光线的传播方向相比是偏向还是偏离
二、透镜对光线的作用
例.如图是一束光线通过两个透镜前后的传播方向，请在长方框中填上适当类型的透镜。
?
三、焦点和焦距及特殊光线
O
F
f
1.焦点（用F表示）
①凸透镜能使平行于主光轴的光线会聚在主光轴上的一点，这个点叫做焦点。这个焦点是实际光线会聚而成的，所以也叫做实焦点。
焦距
主光轴
焦点
凸透镜
二、焦点和焦距及特殊光线
F
主光轴
f
小结：凸透镜有两个实焦点。
焦点
f
焦点
F
三、焦点和焦距及特殊光线
1.焦点（用F表示）
焦点
虚
F
f
焦距
平行于主光轴的光线通过凹透镜后发散，发散光线的反向延长线相交于主光轴上，它不是实际光线的会聚点，叫虚焦点(F)。
凹透镜
三、焦点和焦距及特殊光线
F
小结：凹透镜有两个虚焦点
f
F
三、焦点和焦距及特殊光线
O
F
f
2.焦距（用f表示）
焦点到光心的距离叫做________，同透镜两侧的焦距相等。
②凸透镜的焦距长短反应了凸透镜对光线会聚能力的强弱，焦距越短，会聚能力越_________。
焦距
主光轴
焦点
凸透镜
三、焦点和焦距及特殊光线
2.焦距（用f表示）
凹透镜的焦距长短反应了凹透镜对光线发散能力的强弱，焦距越短，发散能力越_________。
凹透镜
焦点
虚
F
f
焦距
三、焦点和焦距及特殊光线
F
F
F
F
1.通过光心的光线:传播方向不改变。
2.平行于主光轴的光线:经凸透镜折射后通过焦点，经凹透镜折射后发散，发散光线的反向延长线通过虚焦点。
3.经过凸透镜焦点的光线:折射后平行于主光轴射出。
对着凹透镜异侧虚焦点入射的光线:折射后平行于主光轴射出
。
3.三条特殊光线
三、焦点和焦距及特殊光线
4.粗略测量凸透镜的焦距
将凸透镜正对着太阳光（可看成平行光），再拿一张纸放在它的另一侧，来回移动，直到纸上出现______、_______的光斑，测量这个光斑到凸透镜光心的距离，即为该凸透镜的焦距。
太阳光聚焦法
讲授新课
透镜总结
透镜
中间厚、边缘薄
凹透镜
几个概念
对光有会聚作用
三条特殊光线
凸透镜
中间薄、边缘厚
对光有发散作用
三条特殊光线
主光轴
光心
焦点（F）
焦距（f）
四、凸透镜成像规律
回顾：凸透镜成像的三根特殊光线
（1）跟主轴平行的光线，折射后通过焦点；
（2）通过焦点的光线，折射后跟主轴平行；
（3）通过光心的光线经过透镜后方向不变。
F
F
O
过心不变
平行过焦
过焦平行
四、凸透镜成像规律
回顾：凹透镜成像的三根特殊光线
O
（1）跟主轴平行的光线，折射后其反向延长线通过焦点；
（2）通过焦点的光线，折射后其反向延长线跟主轴平行；
（3）通过光心的光线经过透镜后方向不变。
F
F
过心不变
平行过焦
过焦平行
四、凸透镜成像规律
凸透镜的几个重要概念
O
f
f
2F
2F
2f
2f
光心
焦点
焦点
二倍焦点
二倍焦点
F
F
主光轴
二倍焦距
二倍焦距
四、凸透镜成像规律
4.粗略测量凸透镜的焦距
·
·
·
·
·
·
物距:U
像距：v
物距(u):物体到凸透镜光心的距离
像距(v):像到凸透镜光心的距离
虚像：不是实际光线会聚而成，光屏上得不到的像。
实像：由实际光线会聚而成的,能显示在光屏上。
四、凸透镜成像规律
太阳光聚焦法：
拿一个凸透镜正对着太阳光，在把一张纸放在它的另一侧，改变透镜与的距离，直到纸上的光斑变的最小最亮，测量这个最小最亮的光斑到透镜光心的距离，这就是焦距。
方法1
四、凸透镜成像规律
课题：探究凸透镜成像的规律
探究凸透镜成像规律
蜡烛、凸透镜、光屏、光具座等
实验器材:
实验目的:
实验法
方法2
四、凸透镜成像规律
1.像的大小可能和什么有关?
2.像的倒正可能和什么有关?
3.像的虚实可能和什么有关?
……
提出问题
四、凸透镜成像规律
（1）凸透镜成的像是放大还是缩小的，可能与物体到凸透镜的距离有关系。
（2）凸透镜成的像的倒正可能与像和物体是否在凸透镜的同侧有关系。
（3）像的虚实可能与像和物体是否在凸透镜的同侧有关系。
……
猜想与假设
四、凸透镜成像规律
按如图所示位置移动蜡烛，观察所成的像。
（
把蜡烛、凸透镜、光屏按图所示依次摆放在光具座上。
点燃蜡烛，调整烛焰、凸透镜、光屏的中心在____________，目的是使像能成在光屏的________。
进行实验与收集数据
四、凸透镜成像规律
按如图所示位置移动蜡烛，观察所成的像。
（1）
（2）
（3）
（4）
（5）
四、凸透镜成像规律
四、凸透镜成像规律
总结：凸透镜成像的规律及应用：
u——物距、v——像距、f
——焦距。
放大
像、物同侧
放大
缩小
应用举例
像的性质
像的位置
物体位置
照像机
照相机
像、物异侧
像、物异侧
投影机
放大镜
放大镜
正
倒
大
小
虚
实
像、物异侧
倒立
倒立
倒立
等大
实像
实像
实像
正立
虚像
不
成
像
u
＜
f
测焦距
四、凸透镜成像规律
总结还得出：
一倍焦距点是成
＿＿
和
＿＿
的分界点；
二倍焦距点是成＿＿＿和＿＿＿的分界点；
实像与物体在透镜＿＿侧且都是＿＿立的；
虚像与物体在透镜＿＿侧且都是＿＿立的
无论成虚像还是成实像，像都和
移动的方向相同。
当成虚像时，物、像的左右＿＿，上下＿＿；
当成实像时，物、像的左右＿＿，上下＿＿。
四、凸透镜成像规律
凸透镜成像记忆顺口溜
一焦分虚实，二焦分大小；
虚像同侧正，实像异侧倒；
物近,实像远像变大；
物近,虚像近像变小；
（物像相追赶,像大像距大像小像距小)
实像：物像上下左右均相反
虚像：物像上下左右均一致
四、凸透镜成像规律
1、若在凸透镜上有一污点，所成像的情况有变化吗？（像上有污点吗）
像上没有污点！
问题探究
2、若在凸透镜上有一小虫，所成像的情况有变化吗？（像上有小虫吗）
像上没有小虫！
3、若在凸透镜上用纸遮住一部分，像有变化吗？光屏上还能呈现完整的像吗？
光屏上依然能呈现完整的像，只是亮度变暗了。
4、若遮住火焰的上半部分或左半部分，所成像的情况有怎样的变化呐？
像只有下半部分或右半部分
说明凸透镜成实像时，像的上下是颠倒和左右是相反的
