人教版九年级物理第十八章第四节焦耳定律同步练习 含答案

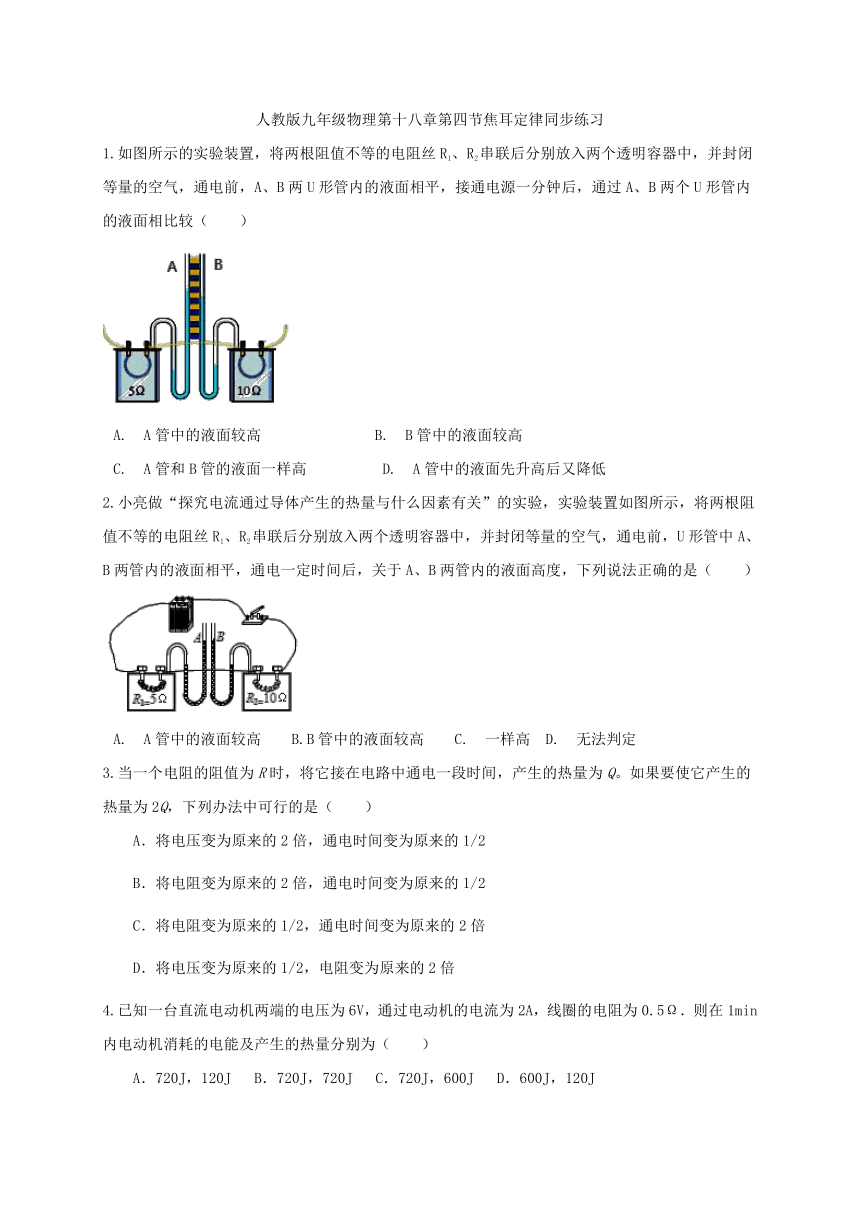

人教版九年级物理第十八章第四节焦耳定律同步练习
1.如图所示的实验装置，将两根阻值不等的电阻丝R1、R2串联后分别放入两个透明容器中，并封闭等量的空气，通电前，A、B两U形管内的液面相平，接通电源一分钟后，通过A、B两个U形管内的液面相比较（　　）
?
A.?A管中的液面较高????
B.?B管中的液面较高
C.?A管和B管的液面一样高?????D.?A管中的液面先升高后又降低
2.小亮做“探究电流通过导体产生的热量与什么因素有关”的实验，实验装置如图所示，将两根阻值不等的电阻丝R1、R2串联后分别放入两个透明容器中，并封闭等量的空气，通电前，U形管中A、B两管内的液面相平，通电一定时间后，关于A、B两管内的液面高度，下列说法正确的是（　　）
?
A.?A管中的液面较高??B.B管中的液面较高??C.?一样高?D.?无法判定
3.当一个电阻的阻值为R时，将它接在电路中通电一段时间，产生的热量为Q。如果要使它产生的热量为2Q，下列办法中可行的是（
）
A．将电压变为原来的2倍，通电时间变为原来的1/2
B．将电阻变为原来的2倍，通电时间变为原来的1/2
C．将电阻变为原来的1/2，通电时间变为原来的2倍
D．将电压变为原来的1/2，电阻变为原来的2倍
4.已知一台直流电动机两端的电压为6V，通过电动机的电流为2A，线圈的电阻为0.5Ω．则在1min内电动机消耗的电能及产生的热量分别为（　　）
A．720J，120J
B．720J，720J
C．720J，600J
D．600J，120J

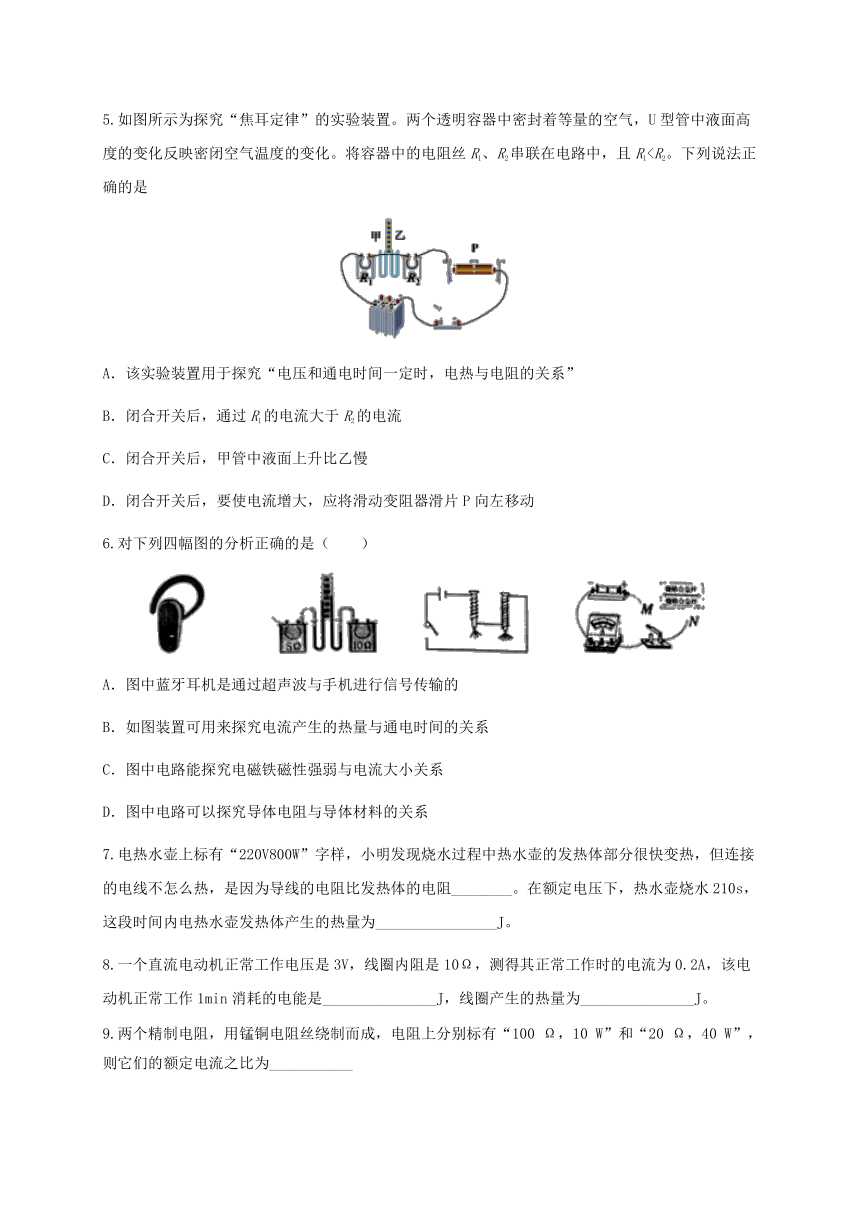

5.如图所示为探究“焦耳定律”的实验装置。两个透明容器中密封着等量的空气，U型管中液面高度的变化反映密闭空气温度的变化。将容器中的电阻丝R1、R2串联在电路中，且R1A．该实验装置用于探究“电压和通电时间一定时，电热与电阻的关系”
B．闭合开关后，通过R1的电流大于R2的电流
C．闭合开关后，甲管中液面上升比乙慢
D．闭合开关后，要使电流增大，应将滑动变阻器滑片P向左移动
6.对下列四幅图的分析正确的是（　　）
A．图中蓝牙耳机是通过超声波与手机进行信号传输的
B．如图装置可用来探究电流产生的热量与通电时间的关系
C．图中电路能探究电磁铁磁性强弱与电流大小关系
D．图中电路可以探究导体电阻与导体材料的关系
7.电热水壶上标有“220V800W”字样，小明发现烧水过程中热水壶的发热体部分很快变热，但连接的电线不怎么热，是因为导线的电阻比发热体的电阻________。在额定电压下，热水壶烧水210s，这段时间内电热水壶发热体产生的热量为________________J。
8.一个直流电动机正常工作电压是3V，线圈内阻是10Ω，测得其正常工作时的电流为0.2A，该电动机正常工作1min消耗的电能是_______________J，线圈产生的热量为_______________J。
9.两个精制电阻，用锰铜电阻丝绕制而成，电阻上分别标有“100
Ω，10
W”和“20
Ω，40
W”，则它们的额定电流之比为___________
10.如图所示的电路,电源电压保持不变,灯泡标有“6
V　3
W”字样,当开关S闭合时,灯泡L正常发光,电流表的示数为0.8
A,则电阻R=　　Ω;通电10
s,电阻R上产生的热量为　　J。?
11.如图甲所示，两个透明容器中封闭着等量的空气，将两个容器中的电阻丝R1和R2串联接到电源两端，将容器外部的电阻丝R3和R2并联．
(1)图甲的装置是探究电流通过导体产生的热量与________的关系，电阻丝R3的作用是使通过电阻丝R1和R2的电流________．
(2)如图乙所示，某小组在实验中观察到左侧U型管中液面很快出现高度差，右侧U型管中液面高度差为零，原因是电阻丝________断路．
12.为反对浪费，响应“光盘行动”，小明为自助餐厅的餐桌设计了“光盘仪”。餐盘放在载盘台上，若盘内剩余食物的质量达到或超过规定值，人一旦离开餐桌，提示器就会发出提示音，其原理图如图所示。电源电压3?V不变，提示器的电阻R0恒为50??Ω，传感器R1的阻值随载盘台所载质量变化的关系如下表所示。开关S闭合后，问：
?
(1)根据表中数据，当载盘台所载质量是100?g时，R1的阻值是多少？电路中的电流是多少？
(2)在第(1)问的基础上，通电5?s，电流通过R1产生的热量是多少？
(3)当电路中的电流达到0.03?A时，提示器会发出提示音，若空餐盘质量为100?g，此时盘内剩余食物的质量是多少？
【答案】
1.B
2.B
3.A
4.A
5.C
6.C
7.小
1.68×105
8.36
24
9.∶10
10.20
18
11.(1)电流　不同　(2)R2
12.(1)
由表可知，R1＝100?Ω
?R＝R1＋R0＝100?Ω＋50?Ω＝150?Ω
?电路中的电流I＝＝＝0.02?A
?(2)
电流通过R1产生的热量
?Q＝I2R1t＝(0.02?A)2×100?Ω×5?s＝0.2?J
?(3)
当电路中的电流达到0.03?A时
?R′＝＝＝100?Ω
R′1＝R′－R0＝100?Ω－50?Ω＝50?Ω
?查表可知，载盘台所载质量为150?g
?剩余食物的质量m余＝150?g－100?g＝50?g
