沪科版九年级全册物理 16.2电流做功的快慢 同步练习（含解析）

16.2电流做功的快慢
同步练习
一．选择题
1．康晴利用电能表测某家用电器的电功率。当电路中只有这个用电器工作时，测得在30分钟内消耗电能0.6千瓦时，这个用电器可能是（　　）
A．空调器
B．电冰箱
C．电视机
D．白炽灯
2．用电器R1和R2上都标有“6V”字样，它们的电流随电压变化关系如图所示。下列说法不正确的是（　　）
A．R1
和R2的阻值不随温度的变化而变化
B．R1：R2＝2：1
C．R1和R2并联在4V电源上，通过电流I1：I2＝2：1
D．R1和R2并联在4V电源上，消耗总功率为1.2W
3．小玲家有两个额定电压相同的灯泡甲和乙，甲的额定功率为40W，乙的额定功率为9W，当它们正常工作时，下列说法中正确的是（　　）
A．甲灯两端的电压比乙灯两端的电压大
B．甲灯消耗电能比乙灯消耗电能快
C．甲灯消耗的电能比乙灯消耗的电能多
D．通过甲灯的电流比通过乙灯的电流小
4．下列关于电功、电功率的说法中正确的是（　　）
A．千瓦和千瓦时都是电功率的单位
B．用电器消耗的电功率越小，则电流做的功就越少
C．对某一用电器而言，消耗的实际功率是由实际电压决定的
D．通过用电器的电流做功越多，则用电器功率就越大
5．有两个电路元件A和B，流过元件的电流与其两端电压的关系如图所示。把它们串联在电压为4.5V的电源上，则电路中的电流和元件B的电功率分别是（　　）
A．0.4A
1W
B．0.2A
0.4W
C．0.2A
1.0W
D．0.2A
1.8W
6．智能手机耗电达到一定量时，会自动提示用户采用“省电模式”，在这种模式下，可延长电池的供电时间，其原因可能是（　　）
A．减小了电池的输出电流
B．增大了电池的输出电压
C．减小了电子线路的电阻
D．增大了电池的输出功率
7．已知R1＜R2，将它们分别按下图进行连接到电压为U的电路中，电路中的总功率最大的是（　　）
A．
B．
C．
D．
8．小华用标有“12V
30W”的甲灯和标有“24V
30W”的乙灯做实验，若灯丝电阻不变，则关于两个灯下列说法正确的是（　　）
A．甲灯的电阻大于乙灯的电阻
B．若消耗相同的电能，则甲灯正常工作的时间比乙灯正常工作的时间长
C．若将甲乙两灯串联在电路中，乙灯的功率是甲灯的4倍
D．若将甲乙两灯并联在电路中，甲灯的功率是乙灯的2倍
9．图甲是小灯泡L1和L2的电流随电压变化的图象。将它们按图乙所示接入电路中，闭合开关S，小灯泡L1的实际功率为1W．下面的说法中正确的是（　　）
A．L1的电流为0.3A
B．电流表的示数为0.5A
C．电源电压为4V
D．灯泡L2的功率为0.6W
10．如图所示电路中，电源电压为12V．在a、b间接入“6V
3W”灯L1，闭合开关，调节滑动变阻器的滑片P使灯L1正常发光。断开开关，取下灯L1，保持滑片P的位置不变，在a、b间接入灯“6V
6W”L2后闭合开关，不考虑温度对灯丝电阻的影响，则（　　）
A．灯L2依然能正常发光
B．灯L2不能正常发光，但比原来的灯L1亮
C．滑动变阻器上消耗的电功率变大
D．要使灯L2正常发光，滑动变阻滑片P应向右移动
二．填空题
11．LED灯在现代生活中得到普遍应用，具有节能、环保的特点。若一个“220V
5W”的LED灯每天正常工作10小时，则30天消耗的电能是　
　kW?h，这些电能可供“220V
40W“日光灯正常工作　
　h。

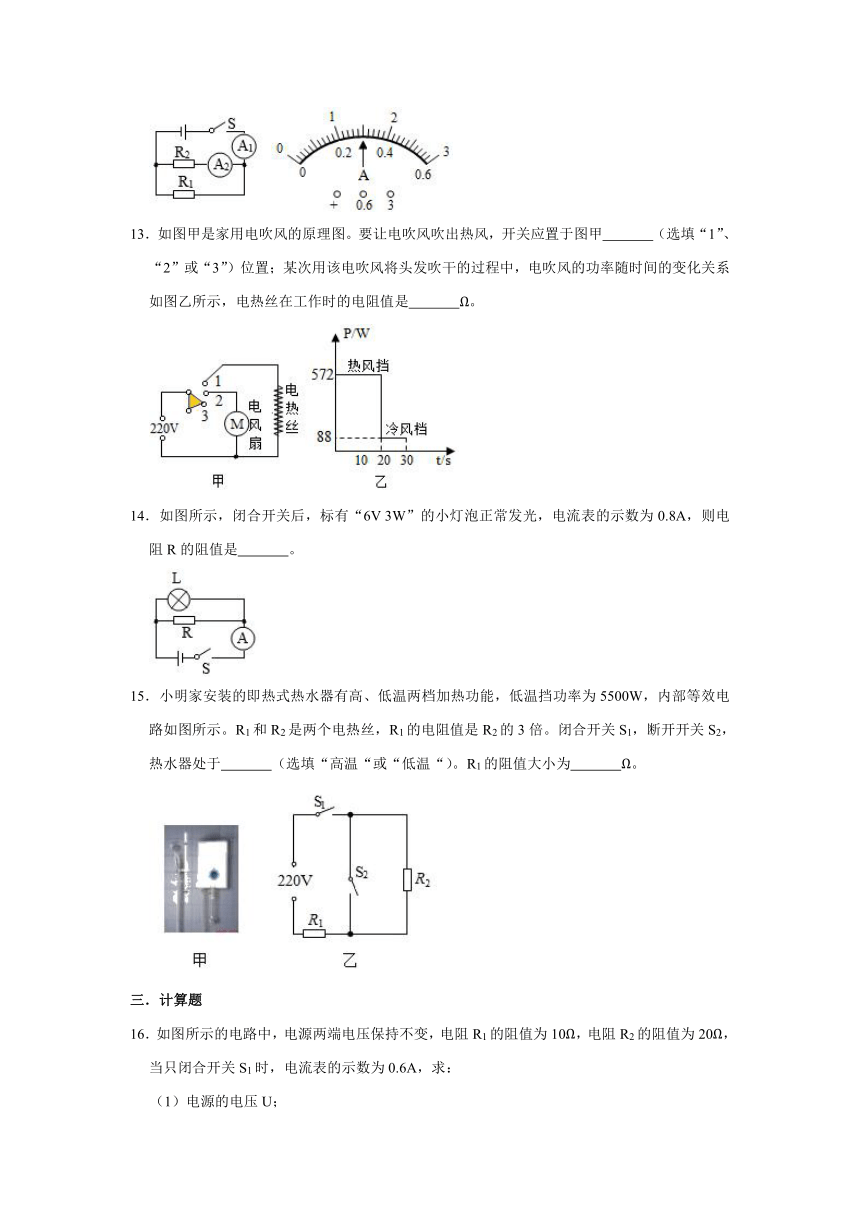

12．如图所示电路，电源电压不变，定值电阻R2＝20Ω，且R1＜R2．闭合开关S，电流表A1、A2的指针均指在图示位置，则电源电压为　
　V，电流通过R1、R2消耗的电功率之比为　
　。
13．如图甲是家用电吹风的原理图。要让电吹风吹出热风，开关应置于图甲　
　（选填“1”、“2”或“3”）位置；某次用该电吹风将头发吹干的过程中，电吹风的功率随时间的变化关系如图乙所示，电热丝在工作时的电阻值是　
　Ω。
14．如图所示，闭合开关后，标有“6V
3W”的小灯泡正常发光，电流表的示数为0.8A，则电阻R的阻值是　
　。
15．小明家安装的即热式热水器有高、低温两档加热功能，低温挡功率为5500W，内部等效电路如图所示。R1和R2是两个电热丝，R1的电阻值是R2的3倍。闭合开关S1，断开开关S2，热水器处于　
　（选填“高温“或“低温“）。R1的阻值大小为　
　Ω。
三．计算题
16．如图所示的电路中，电源两端电压保持不变，电阻R1的阻值为10Ω，电阻R2的阻值为20Ω，当只闭合开关S1时，电流表的示数为0.6A，求：
（1）电源的电压U；
（2）只闭合开关S1时，电路消耗的总功率P；
（3）开关S1、S2都闭合时，电流表的示数I。
17．如图所示的电路中，电源两端电压U＝6V，且保持不变，电阻R2的阻值为20Ω，当开关S闭合后，电流表的示数为0.2A。
求：（1）请在虚框内画出等效电路图；
（2）电压表的示数为U2；
（3）电阻R1消耗的电功率P1。
18．电饭锅是家中常用的用电器，下表是小宇家中一台电饭锅的铭牌，其内部结构简化如图所示，其中R1和R2都是电热丝（不考虑温度对电阻的影响）。
额定电压
220V
频率
50HZ
额定功率
加热
1100W
保温
100W
（1）电饭锅正常工作时，在加热状态下的总电流是多少？
（2）电阻R1的阻值是多少？
（3）一天，小宇断开家中其它用电器，只接通电饭锅且处于加热状态，发现家中标有“220V　10A；3000r/kW?h”的电能表6min内转了300圈，求电饭锅此时的实际加热功率是多少？
参考答案
一．选择题
1．解：
用电器在测得在t＝30min＝0.5h内，消耗的电能为W＝0.6kW?h，
用电器的电功率：
P＝＝＝1.2kW＝1200W。
空调器的电功率一般大于1000W，电冰箱、电视机的电功率在200W左右，白炽灯的电功率约为40W。
故选：A。
2．解：（1）两电阻的电流随电压变化关系为过原点的直线，故两电阻都为定值，R1
和R2的阻值不随温度的变化而变化，故A正确；
由图知，当电压为4V时，通过R1
和R2的电流分别为0.1A和0.2A，通过R1
和R2的电流之比：I1：I2＝0.1A：0.2A＝1：2，故C错误；
R1和R2并联在4V电源上，两电阻的电压相同，根据U＝IR可知，在电压不变时，电流与电阻成反比，故R1：R2＝I2：I1＝0.2A：0.1A＝2：1，故B正确；
（2）R1和R2并联在4V电源上，干路电流为：I＝I1+I2＝0.1A+0.2A＝0.3A，
电路消耗的总功率为：P＝UI＝4V×0.3A＝1.2W，故D正确。
故选：C。
3．解：
A、两灯的额定电压相等，所以当它们正常工作时，甲灯两端的电压等于乙灯两端的电压，故A错误；
B、甲的额定功率比乙大，所以它们正常工作时，甲灯消耗电能比乙快，故B正确；
C、甲虽然额定功率大，但工作时间未知，由W＝Pt知不能确定两消耗电能的多少，故C错误；
D、两灯额定电压相等且甲的额定功率大，由P＝UI知，正常工作时通过甲灯的电流比乙大，故D错误。
故选：B。
4．解：
A．千瓦是电功率的单位，千瓦时是电功的单位，故A错误；
B．用电器消耗的电功率越小，但电流做的功不一定越少，因电流做功还与通电时间有关，故B错误；
C．对某一用电器而言，消耗的实际功率是由实际电压决定的，实际电压越大，其消耗的实际功率越大，故C正确；
D．因为通电时间未知，所以由P＝可知，通过用电器的电流做功越多，但用电器的功率不一定越大，故D错误。
故选：C。
5．解：电路元件A和B串联在电源电压为4.5V电路中时，
因串联电路中各处的电流相等，且总电压等于各分电压之和，
所以，由图象可知，当I＝0.4A，UA＝2V、UB＝2.5V，UA+UB＝4.5V，符合题意，
即此时电路中的电流为0.4A，故BCD错误；
则元件B的电功率：
PB＝UBI＝2.5V×0.4A＝1W，故A正确。
故选：A。
6．解：智能手机耗电达到一定量时，剩余的电能也是定量，
由W＝Pt可知，要延长手机的工作时间，需要减小电池的输出功率，而手机工作的电压是不变的，
由P＝UI可知，在省电模式下，应减小电池的输出电流，故A正确，BD错误；
因电阻是导体本身的一种性质，与导体两端的电压和通过的电流无关，所以电子线路的电阻不变，故C错误。
故选：A。
7．解：电源的电压一定，由P＝UI＝可知，电路的总电阻最小时，电路的总功率最大，
因串联电路中总电阻大于任何一个分电阻，并联电路中总电阻小于任何一个分电阻，
所以，R1与R2并联时，电路的总电阻最小，电路的总功率最大，所以D符合题意。
故选：D。
8．解：
（1）由公式P＝可得两灯的电阻分别为：
R甲＝＝＝4.8Ω；R乙＝＝＝19.2Ω，所以R甲＜R乙，且R乙＝4R甲，故A错误；
（2）甲乙两灯正常工作时的电功率相同（等于额定功率），若消耗的电能相同，由公式W＝Pt知，工作时间也应相同；故B错误；
（3）若将甲乙两灯串联在电路中，即流过它们的电流相同，由公式P＝I2R知，此时电灯消耗的实际功率与其电阻成正比且R乙＝4R甲，所以乙灯的功率是甲灯的4倍；故C正确；
（4）若将甲乙两灯并联在电路中，即加在它们两端的电压相同，由公式P＝知，此时电灯消耗的实际功率与其电阻成反比，且R乙＝4R甲，所以乙灯的功率是甲灯的倍；故D错误；
故选：C。
9．解：
由图象可知，当L1两端的电压U1＝2V，通过的电流I1＝0.5A时，L1的实际功率为1W，故A错误；
由乙图知，两灯并联，电流表测干路电流，
因为并联电路中各支路两端的电压相等，所以电源的电压：
U＝U2＝U1＝2V，故C错误；
由图象可知，通过L2的电流I2＝0.3A，
所以L2的实际功率：
P2＝U2I2＝2V×0.3A＝0.6W，故D正确；
因并联电路中干路电流等于各支路电流之和，所以干路电流表的示数：
I＝I1+I2＝0.5A+0.3A＝0.8A，故B错误；
故选：D。
10．解：由P＝可得，灯L1的电阻为：
R1＝＝＝12Ω，
灯L2的电阻为：
R2＝＝＝6Ω，
A、灯L1正常发光时，其两端的电压为6V，接入灯L2，两灯的电阻不同，则ab间的电压会发生变化，不等于6V，灯L2不会正常发光，故A错误；
B、在a、b间接入“6V
3W”灯L1，闭合开关，调节滑动变阻器的滑片P使灯L1正常发光，由串联分压的规律可知，此时滑动变阻器的电压也为6V，电阻也为12Ω，
当保持滑片P的位置不变，在a、b间接入灯“6V
6W”L2后闭合开关，
电路的电流为I＝＝＝A，小灯泡的实际功率为：P2′＝I2R2＝×6Ω≈2.7W＜3W，所以比原来的灯L1暗，故B错误；
C、灯L2的电阻小于灯L1的电阻，在a、b间接入灯泡L2后总电阻变小，电路的电流增大，由题知滑片P的位置不变（即变阻器接入的阻值不变），根据P＝I2R可知，滑动变阻器上消耗的电功率变大，故C正确；
D、要使灯L2正常发光，需要增大L2两端的电压，减小滑动变阻器两端的电压，减小滑动变阻的电阻，滑片P应向左移动，故D错误。
故选：C。
二．填空题
11．解：
（1）若一个“220V
5W”的LED灯每天正常工作10小时，则30天消耗的电能：
W＝Pt＝5×10﹣3kW×10h×30＝1.5kW?h，
（2）这些电能可供“220V
40W”的日光灯正常工作的时间：
t′＝＝＝37.5h。
故答案为：1.5；37.5。
12．解：由电路图知，R1和R2并联，A1测干路电流，A2测R2支路电流；
（1）根据并联电路电流特点知，干路电流等于各支路电流之和，而两电流表指针偏转角度相同，
所以A1使用的是0～3A的量程，A2使用的是0～0.6A的量程，
由乙图知：A1示数为1.5A，A2示数为0.3A，即：I＝1.5A，I2＝0.3A；
由欧姆定律I＝知，电源电压：
U＝U2＝I2R2＝0.3A×20Ω＝6V；
（2）由并联电路电流特点知：通过R1的电流：
I1＝I﹣I2＝1.5A﹣0.3A＝1.2A，
因为并联电路各支路电压相等且等于电源电压，
所以电流通过R1、R2消耗的电功率之比为：＝＝＝＝。
故答案为：6；4：1。
13．解：当开关应置于图甲1位置时，电路是电热丝和电风扇的并联电路，所以此时电吹风吹出热风。
由乙图知电热丝的功率为：P热＝P1﹣P2＝572W﹣88W＝484W；
由公式P＝得电热丝的电阻为：R＝＝＝100Ω；
故答案为：1；100。
14．解：灯泡L与定值电阻R并联，电流表测干路电流，
因并联电路中各支路两端的电压相等，且小灯泡正常发光，
所以，电源的电压U＝UL＝6V，
由P＝UI可得，通过灯泡的电流：
IL＝＝＝0.5A，
因并联电路中干路电流等于各支路电流之和，
所以，通过R的电流：
IR＝I﹣IL＝0.8A﹣0.5A＝0.3A，
由I＝可得，电阻R的阻值：
R＝＝＝20Ω。
故答案为：20Ω。
15．解：
（1）闭合开关S1，断开开关S2，两电阻串联，电阻较大，根据P＝知热水器处于低温挡；
根据P＝得电路的总电阻为：
R＝＝＝8.8Ω，
因为R＝R1+R2，且R1＝3R2，
所以可得：3R2+R2＝8.8Ω，
R2＝2.2Ω，
R1＝3R2＝3×2.2Ω＝6.6Ω。
故答案为：低温；6.6。
三．计算题
16．解：
（1）当只闭合开关S时，电路是R1的简单电路，由I＝可得，电源电压为：
U＝I1R1＝0.6A×10Ω＝6V；
（2）只闭合开关S1时，电路消耗的总功率为：P＝UI1＝6V×0.6A＝3.6W；
（3）当开关S、S1都闭合时，两电阻并联，
通过R2的电流：I2＝＝＝0.3A，
因并联电路中，干路电流等于各支路电流之和，所以电流表的示数：I＝I1+I2＝0.6A+0.3A＝0.9A；
答：（1）电源的电压为6V；
（2）电路消耗的总功率为3.6W；
（3）开关S1、S2都闭合时，电流表的示数为0.9A。
17．解：（1）根据实物图可知，R1与R2串联，电压表测R2两端的电压，电流表测电路中的电流，电路图如图所示：
（2）电阻R2的阻值为20Ω，电流表的示数为0.2A，根据欧姆定律可知，电压表的示数为：U2＝IR2＝0.2A×20Ω＝4V；
（3）根据串联电路的电压规律可知，两端的电压为：U1＝U﹣U2＝6V﹣4V＝2V；
电阻R1消耗的电功率为：P1＝U1I＝2V×0.2A＝0.4W。
答：（1）如图；
（2）电压表的示数为4V；
（3）电阻R1消耗的电功率为0.4W。
18．解：
（1）由题知，电饭锅正常工作时，在加热状态下功率P＝1100W，
由P＝UI可得总电流：
I＝＝＝5A；
（2）当S、S0闭合时，R1和R2并联，电路总电阻较小；当S闭合、S0断开时，电路中只有R2，电路总电阻较大；由P＝可知，当S、S0闭合时，电功率较大，为加热档，P加热＝1100W；当S闭合、S0断开时，电功率较小，为保温挡，P保温＝100W，
当S、S0闭合时，R1消耗的电功率：
P1＝P加热﹣P保温＝1100W﹣100W＝1000W，
由P＝可得：
R1＝＝＝48.4Ω；
（3）3000r/kW?h表示电饭锅每消耗1kW?h的电能，电能表的转盘转3000r，
则电能表转盘转300r消耗的电能：
W＝kW?h＝0.1kW?h，
电饭锅此时的实际加热功率：
P实＝＝＝1kW＝1000W。
答：（1）电饭锅正常工作时，在加热状态下的总电流是5A；
（2）电阻R1的阻值是48.4Ω；
（3）电饭锅此时的实际加热功率是1000W。
