人教版初中物理八年级上册4.4光的折射同步练习(含答案)

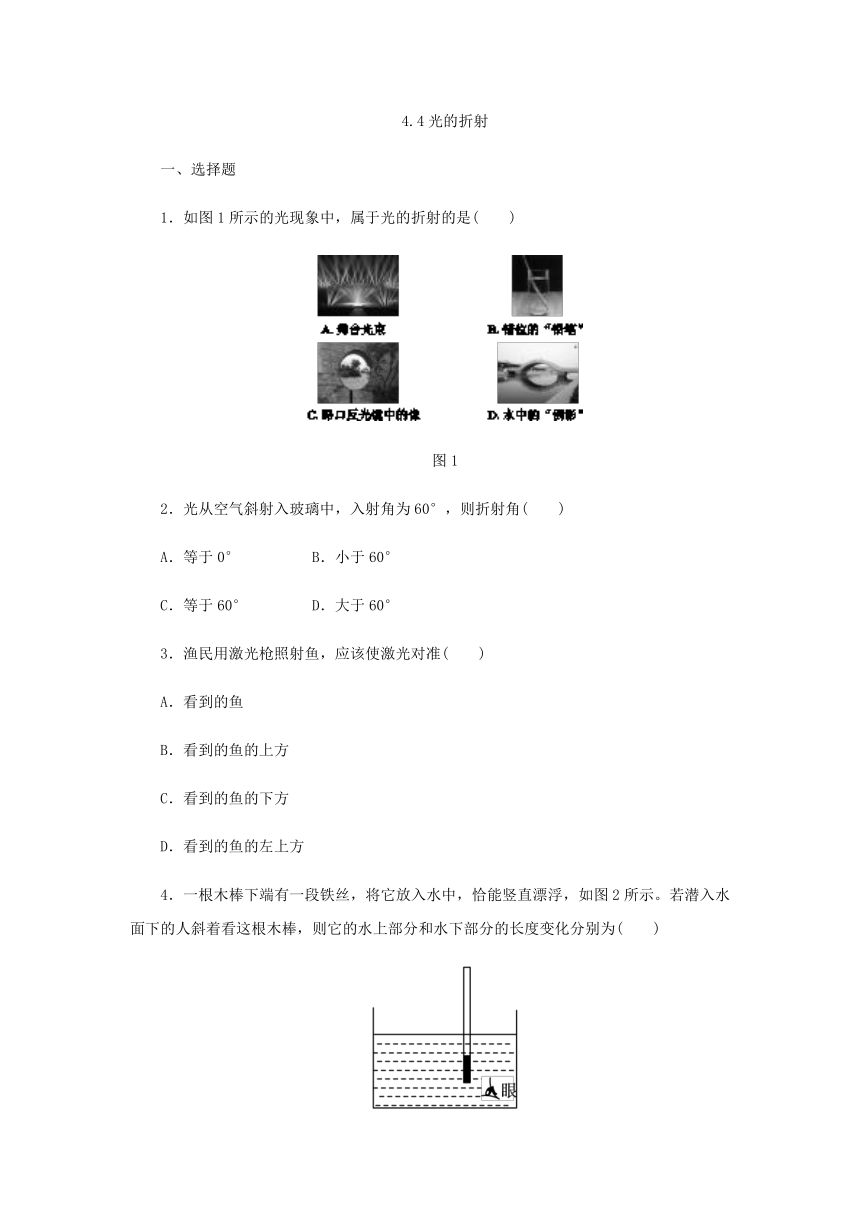

4.4光的折射　　　　　　
　　　　　
　　
一、选择题
1．如图1所示的光现象中，属于光的折射的是(　　)
图1
2．光从空气斜射入玻璃中，入射角为60°，则折射角(　　)
A．等于0°
B．小于60°
C．等于60°
D．大于60°
3．渔民用激光枪照射鱼，应该使激光对准(　　)
A．看到的鱼
B．看到的鱼的上方
C．看到的鱼的下方
D．看到的鱼的左上方
4．一根木棒下端有一段铁丝，将它放入水中，恰能竖直漂浮，如图2所示。若潜入水面下的人斜着看这根木棒，则它的水上部分和水下部分的长度变化分别为(　　)
图2
A．变长、不变
B．变短、不变
C．不变、变长
D．不变、变短

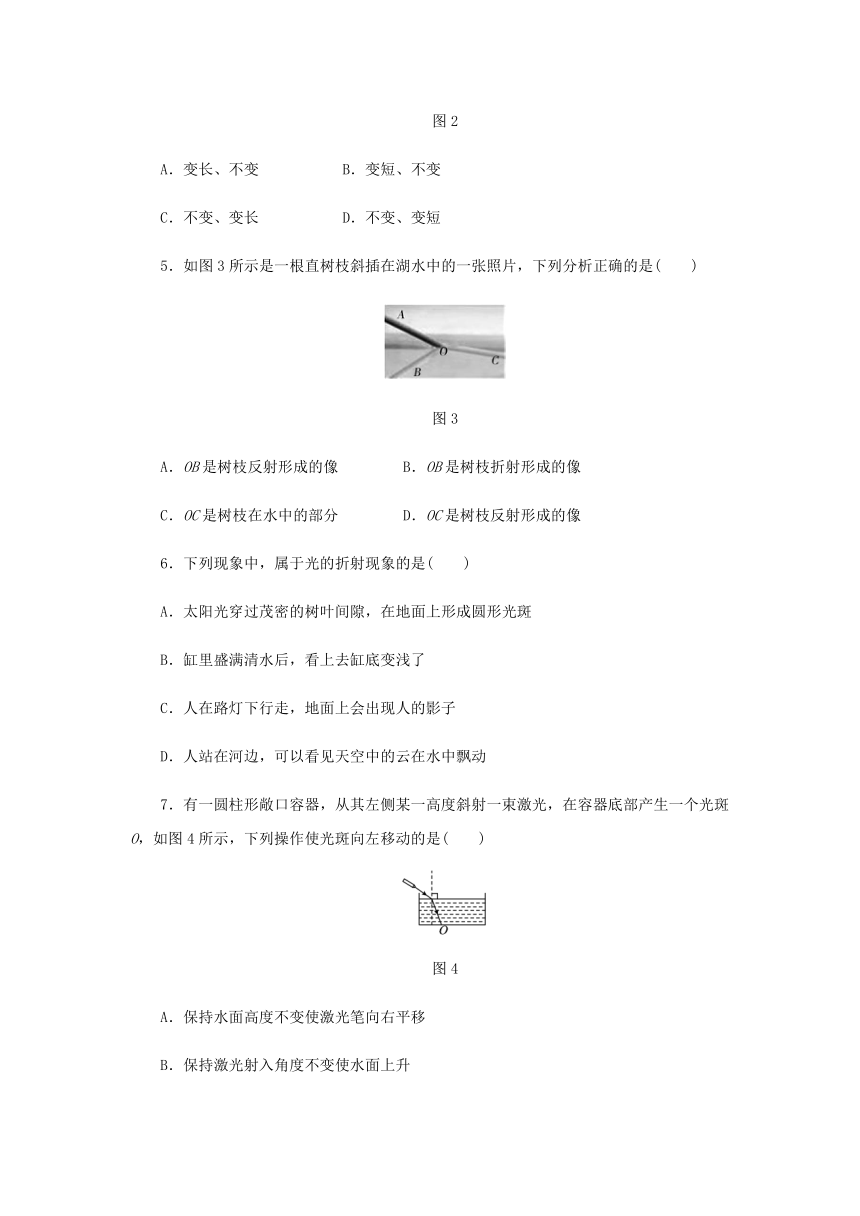

5．如图3所示是一根直树枝斜插在湖水中的一张照片，下列分析正确的是(　　)
图3
A．OB是树枝反射形成的像
B．OB是树枝折射形成的像
C．OC是树枝在水中的部分
D．OC是树枝反射形成的像
6．下列现象中，属于光的折射现象的是(　　)
A．太阳光穿过茂密的树叶间隙，在地面上形成圆形光斑
B．缸里盛满清水后，看上去缸底变浅了
C．人在路灯下行走，地面上会出现人的影子
D．人站在河边，可以看见天空中的云在水中飘动
7．有一圆柱形敞口容器，从其左侧某一高度斜射一束激光，在容器底部产生一个光斑O，如图4所示，下列操作使光斑向左移动的是(　　)
图4
A．保持水面高度不变使激光笔向右平移
B．保持激光射入角度不变使水面上升
C．保持激光射入角度不变使水面下降
D．保持水面高度和入射点不变使激光入射角增大

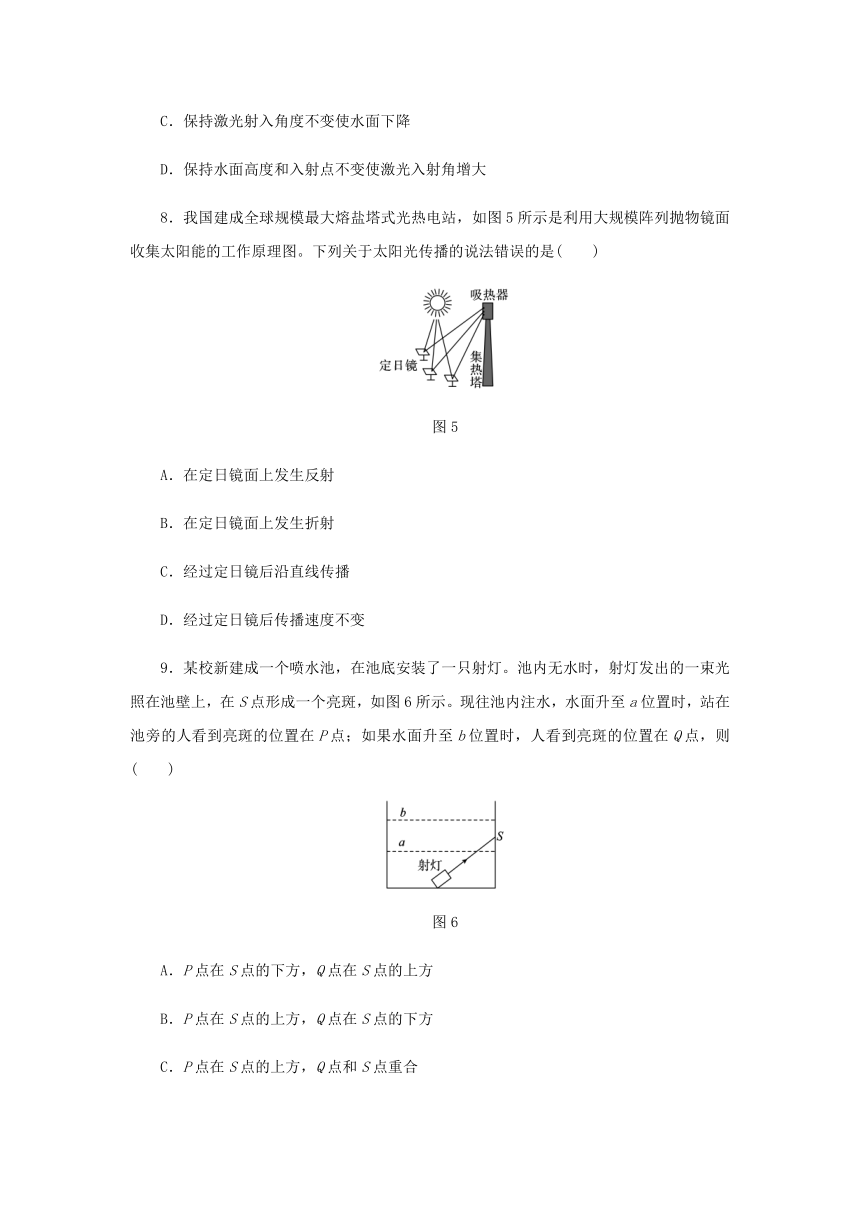

8．我国建成全球规模最大熔盐塔式光热电站，如图5所示是利用大规模阵列抛物镜面收集太阳能的工作原理图。下列关于太阳光传播的说法错误的是(　　)
　
图5
A．在定日镜面上发生反射
B．在定日镜面上发生折射
C．经过定日镜后沿直线传播
D．经过定日镜后传播速度不变
9．某校新建成一个喷水池，在池底安装了一只射灯。池内无水时，射灯发出的一束光照在池壁上，在S点形成一个亮斑，如图6所示。现往池内注水，水面升至a位置时，站在池旁的人看到亮斑的位置在P点；如果水面升至b位置时，人看到亮斑的位置在Q点，则(　　)
图6
A．P点在S点的下方，Q点在S点的上方
B．P点在S点的上方，Q点在S点的下方
C．P点在S点的上方，Q点和S点重合
D．P点在S点的下方，Q点在S点的下方
10．图7甲是游客在公园观赏金鱼的场景。游客能看到水中的金鱼是因为眼睛接收到了金鱼反射出来的光，金鱼反射出来的光进入人眼的路径是图乙中的(　　)
图7
11．如图8所示，两块完全相同的直角三角形玻璃砖A和B放置在同一水平面内，斜边平行且相距一定距离。一条光线从空气中垂直于玻璃砖A的直角边射入，从玻璃砖B的直角边射出，射出后的位置和方向可能是图中的(　　)
图8
A．光线a
B．光线b
C．光线c
D．光线d
12．太阳光穿过地球大气层时会发生折射，如果没有这层大气，会出现(　　)
A．日出会提前，日落会延迟
B．日出和日落都会提前
C．日出会延迟，日落会提前
D．日出和日落都会延迟
二、填空题
13．如图9所示，一束光斜射到水面，则反射角是________，折射光在图中的________(填“A”或“B”)区域。
图9
14.如图10所示，站在湖边的小雪看到小鱼在水中游动，同时发现有一只“鸟”在水中飞翔。小雪看到的鱼是由于光的______现象形成的，水中的“鸟”是由于光的____________现象形成的。
图10
三、作图题
15．如图11所示，一束光从玻璃砖AB面垂直射入，此时的入射角为________，折射角为________。
折射后从玻璃砖AC面射出，
请画出这束光在AC面发生折射的光路图。
图11
四、实验探究题
16．小强同学利用如图12所示装置探究光的折射规律，透明的容器中装入无色透明的水。E、F是两块白色硬纸板，纸板F可以绕MN向后折，实验时让激光器发射的一束激光沿着纸板E表面斜射到水面上。
图12
(1)在实验中使用白色硬纸板能显示______________________。
(2)从图中可以看出折射光线与入射光线分别位于法线的两侧；光从空气中斜射入水时，折射光线________(填“靠近”或“远离”)法线。
(3)将图中硬纸板F向后折，纸板F上________(填“有”或“无”)折射光线，此时折射光线________(填“存在”或“不存在”)，该实验步骤想探究：折射光线、入射光线与法线是否________________________________________________________________________。
(4)当光从空气中射入水中时，小强同学测得的实验数据如下表所示：分析表中数据________(填“能”或“不能”)得出折射角小于入射角的结论，理由是________________________________________________________________________。
实验序号
入射角
折射角
1
60°
40°
2
45°
32°
3
30°
22°
答案
1．B　2．B　3．A　4．A　5．A　6．B　7．B　8．B　9．A　10．A　11．B　12．C　
13．60°　A
14．折射　反射
15．0°　0°　如图所示
16．(1)光的传播路径　(2)靠近
(3)无　存在　在同一平面内
(4)不能　没有探究垂直入射的情况
