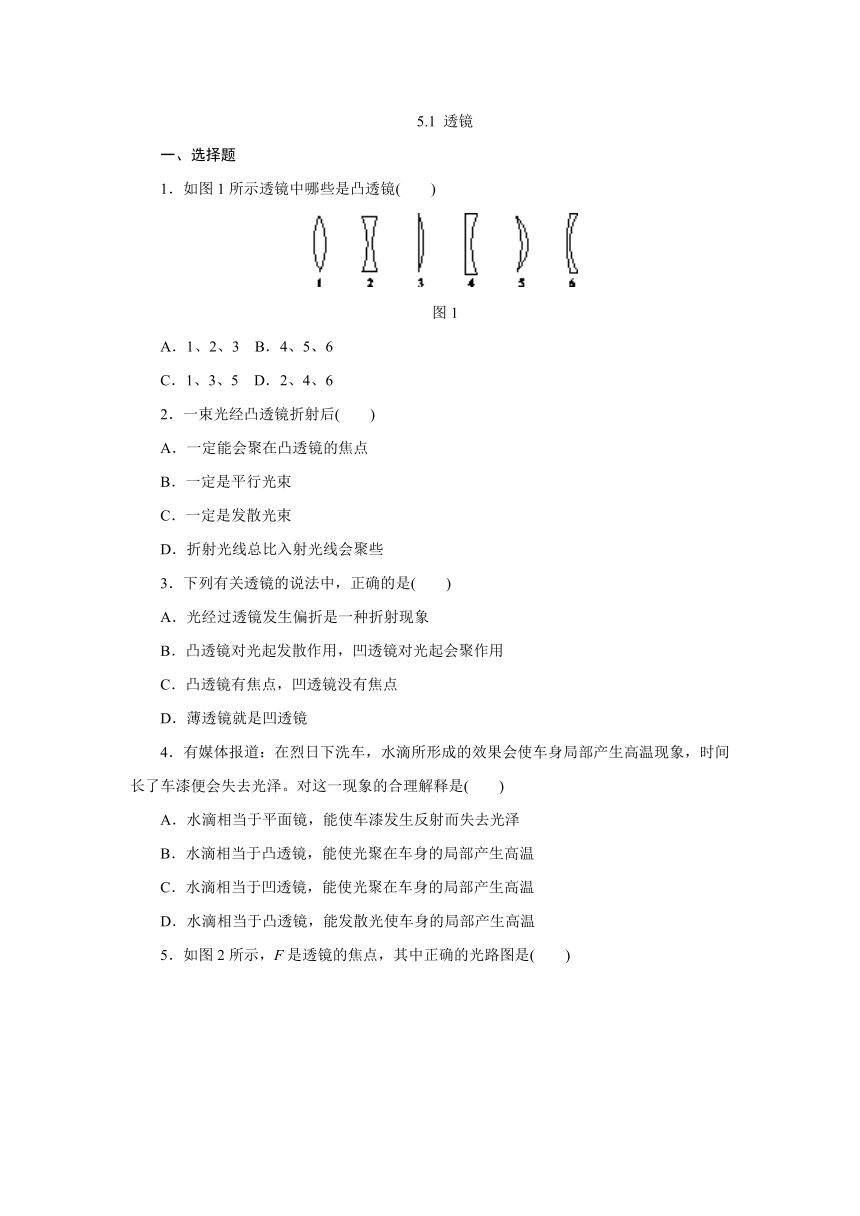

人教版初中物理八年级上册5.1透镜同步练习(含答案)

5.1
透镜
一、选择题
1．如图1所示透镜中哪些是凸透镜(　　)
图1
A．1、2、3
B．4、5、6
C．1、3、5
D．2、4、6
2．一束光经凸透镜折射后(　　)
A．一定能会聚在凸透镜的焦点
B．一定是平行光束
C．一定是发散光束
D．折射光线总比入射光线会聚些
3．下列有关透镜的说法中，正确的是(　　)
A．光经过透镜发生偏折是一种折射现象
B．凸透镜对光起发散作用，凹透镜对光起会聚作用
C．凸透镜有焦点，凹透镜没有焦点
D．薄透镜就是凹透镜
4．有媒体报道：在烈日下洗车，水滴所形成的效果会使车身局部产生高温现象，时间长了车漆便会失去光泽。对这一现象的合理解释是(　　)
A．水滴相当于平面镜，能使车漆发生反射而失去光泽
B．水滴相当于凸透镜，能使光聚在车身的局部产生高温
C．水滴相当于凹透镜，能使光聚在车身的局部产生高温
D．水滴相当于凸透镜，能发散光使车身的局部产生高温

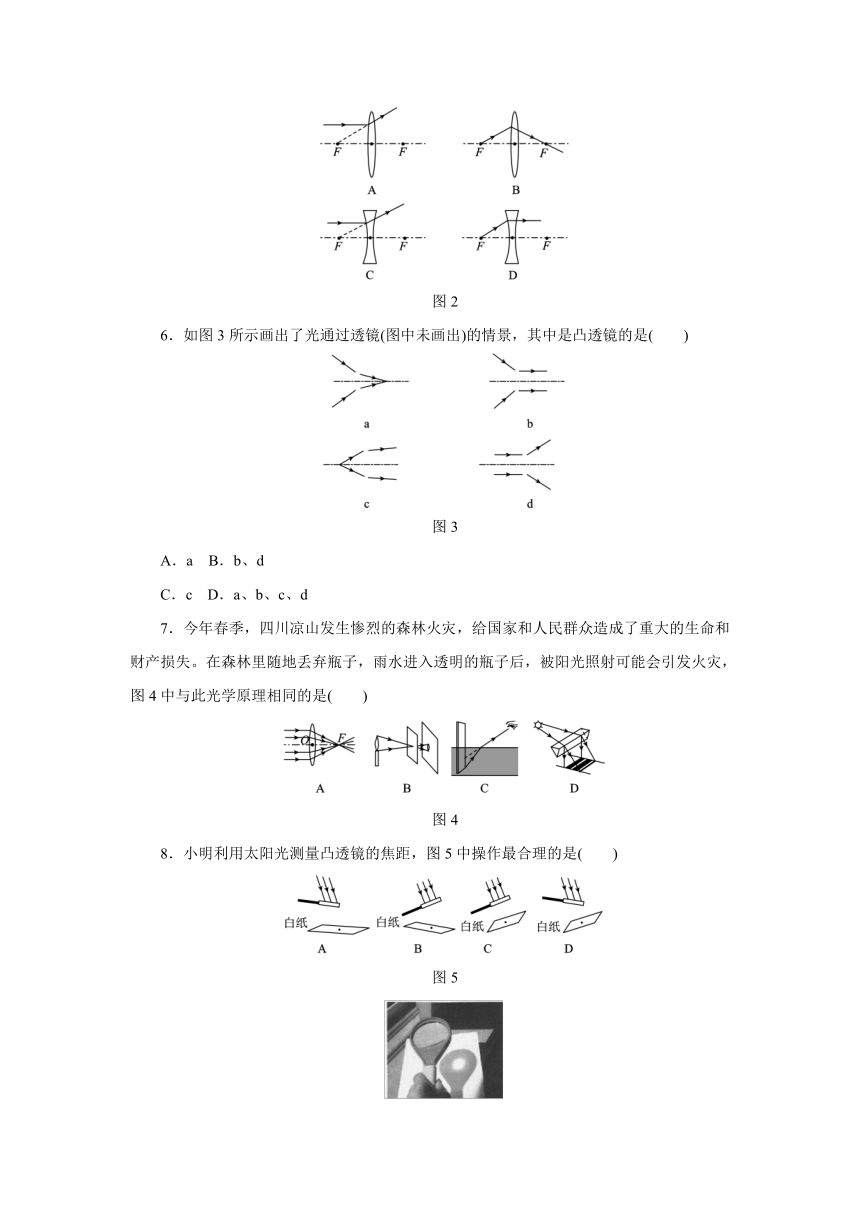

5．如图2所示，F是透镜的焦点，其中正确的光路图是(　　)
图2
6．如图3所示画出了光通过透镜(图中未画出)的情景，其中是凸透镜的是(　　)
图3
A．a
B．b、d
C．c
D．a、b、c、d
7．今年春季，四川凉山发生惨烈的森林火灾，给国家和人民群众造成了重大的生命和财产损失。在森林里随地丢弃瓶子，雨水进入透明的瓶子后，被阳光照射可能会引发火灾，图4中与此光学原理相同的是(　　)
图4
8．小明利用太阳光测量凸透镜的焦距，图5中操作最合理的是(　　)
图5
　图6

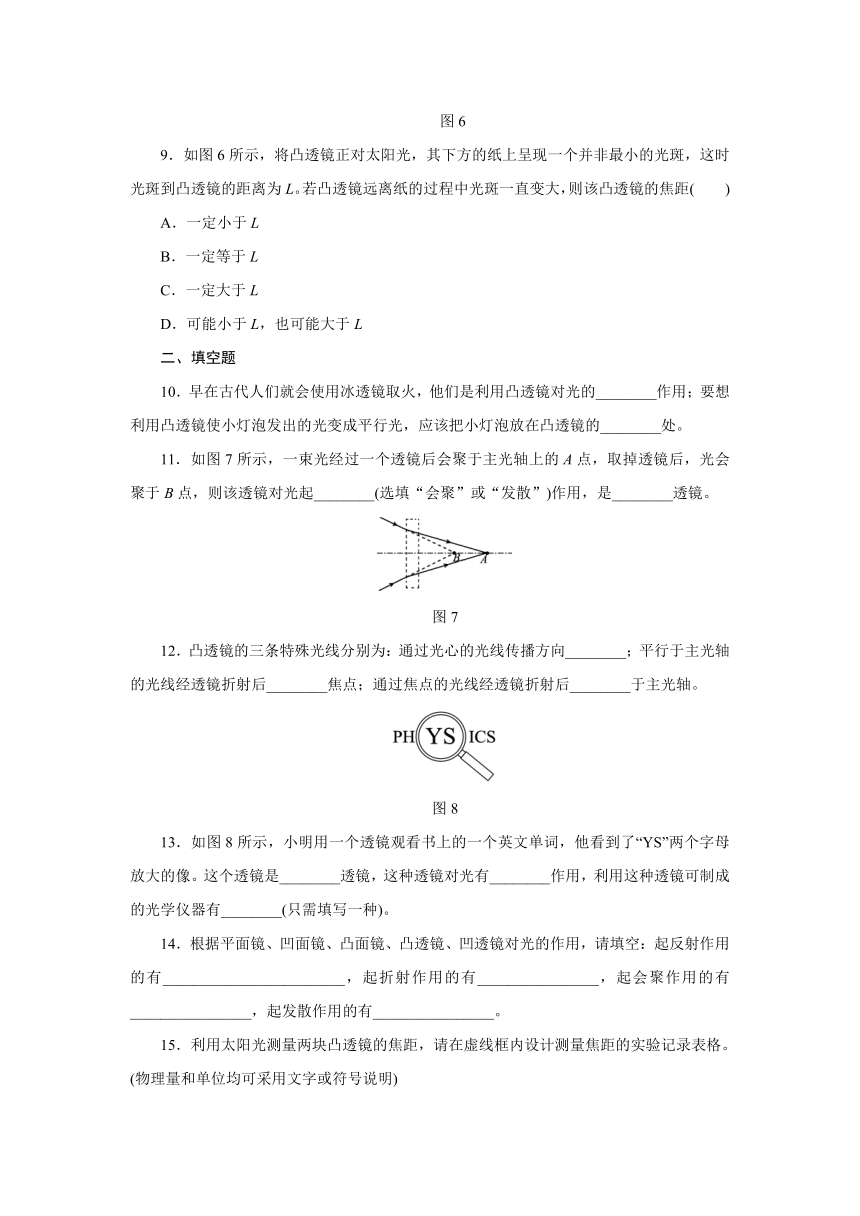

9．如图6所示，将凸透镜正对太阳光，其下方的纸上呈现一个并非最小的光斑，这时光斑到凸透镜的距离为L。若凸透镜远离纸的过程中光斑一直变大，则该凸透镜的焦距(　　)
A．一定小于L
B．一定等于L
C．一定大于L
D．可能小于L，也可能大于L
二、填空题
10．早在古代人们就会使用冰透镜取火，他们是利用凸透镜对光的________作用；要想利用凸透镜使小灯泡发出的光变成平行光，应该把小灯泡放在凸透镜的________处。
11．如图7所示，一束光经过一个透镜后会聚于主光轴上的A点，取掉透镜后，光会聚于B点，则该透镜对光起________(选填“会聚”或“发散”)作用，是________透镜。
图7
12．凸透镜的三条特殊光线分别为：通过光心的光线传播方向________；平行于主光轴的光线经透镜折射后________焦点；通过焦点的光线经透镜折射后________于主光轴。
图8
13．如图8所示，小明用一个透镜观看书上的一个英文单词，他看到了“YS”两个字母放大的像。这个透镜是________透镜，这种透镜对光有________作用，利用这种透镜可制成的光学仪器有________(只需填写一种)。
14．根据平面镜、凹面镜、凸面镜、凸透镜、凹透镜对光的作用，请填空：起反射作用的有________________________，起折射作用的有________________，起会聚作用的有________________，起发散作用的有________________。
15．利用太阳光测量两块凸透镜的焦距，请在虚线框内设计测量焦距的实验记录表格。(物理量和单位均可采用文字或符号说明)
三、作图题
16．请画出图9中入射光线对应的折射光线。
图9
17．画出图10中透镜的入射光线。
图10
18．请在图11中画出光线经过凹透镜后的光路图(F为焦点)。
图11
19．根据要求作图。
(1)如图12所示，平面镜垂直于凸透镜主光轴且在凸透镜右侧焦点上，请把光路补充完整。
图12
(2)在图13中的虚线框中填入合适的透镜。
　　　
图13
20．如图14所示，F1、F2分别为凹透镜和凸透镜的焦点，且两透镜的左焦点重合，请画出图中光线经透镜折射后的完整光路。
图14
21．辨别某一透镜是凸透镜还是凹透镜可以有三种简易的方法，请仿照下列方法1的叙述，清晰地说出另外两种判断方法。
方法1：用手摸，如果中间厚边缘薄，则为凸透镜；如果中间薄边缘厚，则为凹透镜。
方法2：_______________________________________________________________
________________________________________________________________________。
方法3：________________________________________________________________
________________________________________________________________________。
答案
1．C
2．D　
3．A　
4．B　
5．C
6．C　
7．A　
8．C　
9．A　
10．会聚　焦点　
11．发散　凹　
12．不变　通过　平行
13．凸　会聚　放大镜　
14．平面镜、凹面镜、凸面镜　凸透镜、凹透镜
凹面镜、凸透镜　凸面镜、凹透镜
15．如下表所示
透镜
实验序号
f/cm(太阳光通过凸透镜在地面或光屏上所成的最小、最亮的光斑与凸透镜光心之间的距离
即为f)
f的平均值/cm
甲
1
2
3
乙
4
5
6
16.如图所示
图13
17．如图所示
图14
18．如图所示
图15
19．(1)如图所示
图15
(2)如图所示
图17
20．如图所示
图18
21．方法2：用透镜正对着太阳光移动，如果另一侧能得到最小、最亮的光斑，说明是凸透镜；如果另一侧出现一个暗圈，则说明是凹透镜
方法3：通过透镜观察物体，能起放大作用的是凸透镜，不能起放大作用的是凹透镜
