人教版九年级物理第十九章第一节家庭电路同步练习 含答案

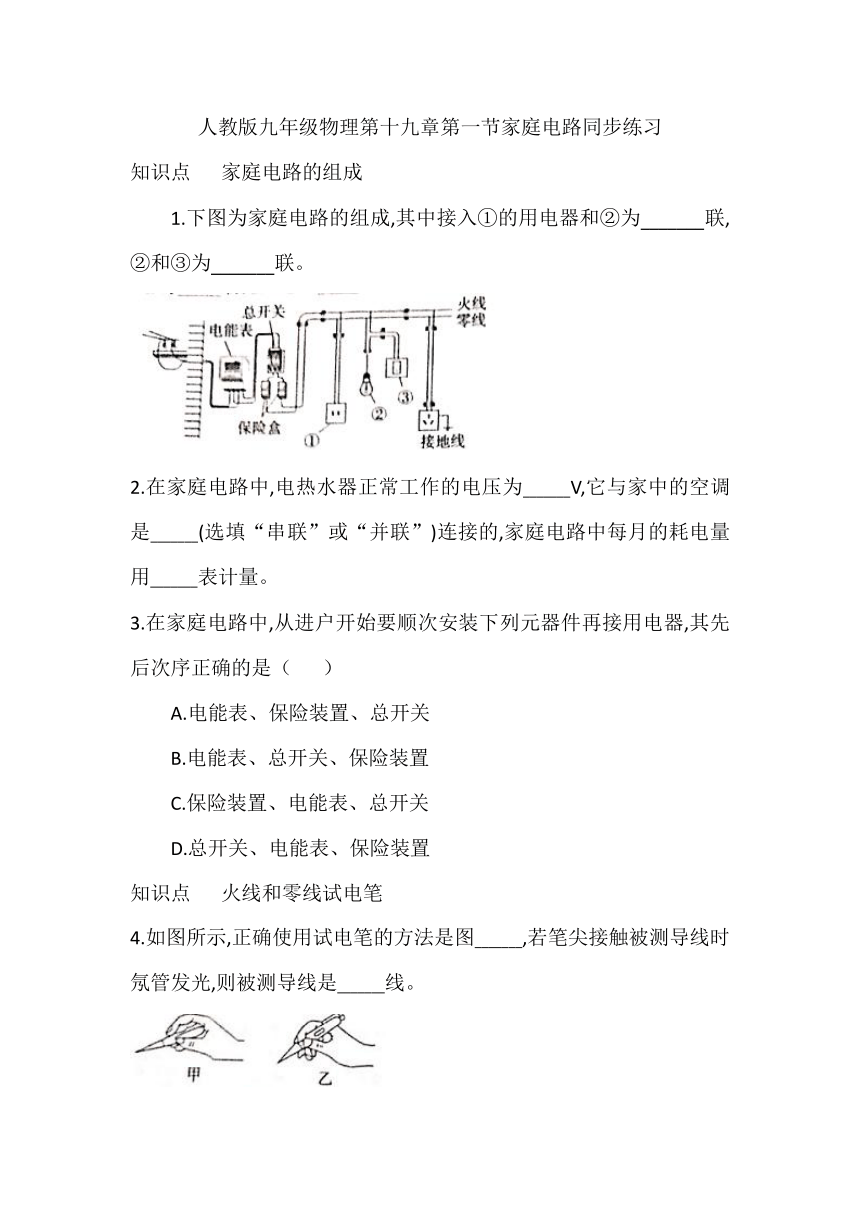

人教版九年级物理第十九章第一节家庭电路同步练习
知识点
家庭电路的组成
1.下图为家庭电路的组成,其中接入①的用电器和②为_______联,②和③为_______联。
2.在家庭电路中,电热水器正常工作的电压为_______V,它与家中的空调是_______(选填“串联”或“并联”)连接的,家庭电路中每月的耗电量用_______表计量。
3.在家庭电路中,从进户开始要顺次安装下列元器件再接用电器,其先后次序正确的是（
）
A.电能表、保险装置、总开关
B.电能表、总开关、保险装置
C.保险装置、电能表、总开关
D.总开关、电能表、保险装置
知识点
火线和零线试电笔
4.如图所示,正确使用试电笔的方法是图_______,若笔尖接触被测导线时氖管发光,则被测导线是_______线。

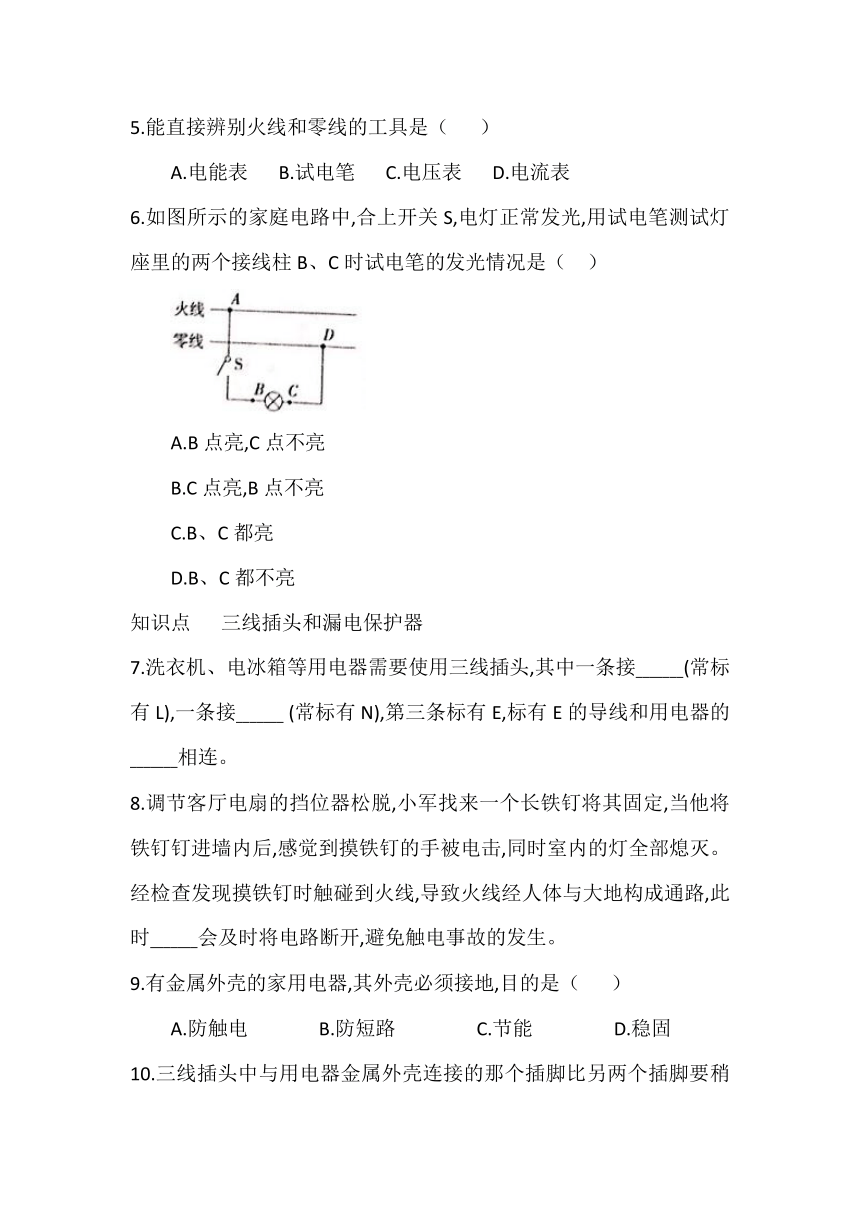

5.能直接辨别火线和零线的工具是（
）
A.电能表
B.试电笔
C.电压表
D.电流表
6.如图所示的家庭电路中,合上开关S,电灯正常发光,用试电笔测试灯座里的两个接线柱B、C时试电笔的发光情况是（
）
A.B点亮,C点不亮
B.C点亮,B点不亮
C.B、C都亮
D.B、C都不亮
知识点
三线插头和漏电保护器
7.洗衣机、电冰箱等用电器需要使用三线插头,其中一条接_______(常标有L),一条接_______
(常标有N),第三条标有E,标有E的导线和用电器的_______相连。
8.调节客厅电扇的挡位器松脱,小军找来一个长铁钉将其固定,当他将铁钉钉进墙内后,感觉到摸铁钉的手被电击,同时室内的灯全部熄灭。经检查发现摸铁钉时触碰到火线,导致火线经人体与大地构成通路,此时_______会及时将电路断开,避免触电事故的发生。
9.有金属外壳的家用电器,其外壳必须接地,目的是（
）
A.防触电
B.防短路
C.节能
D.稳固
10.三线插头中与用电器金属外壳连接的那个插脚比另两个插脚要稍长些,如图所示,这样设计是为了
（
）
A.插头插入插座时,用电器外壳先接地;拔出时,用电器外壳后离开地线
B.方便辨别连接火线和零线的插脚
C.延长插头的使用寿命
D.使插头的造型更美观
11.小华家院子里有两盏照明灯,它们工作时互不影响,且用一个开关就可以控制它们。请完成小华家照明灯的连接方式。
12.如图所示,用笔画线代替导线,正确连接家庭电路。
答案
并
串
220
并联
电能
B
甲
火
B
A
火线
零线
金属外壳
漏电保护器
A
A
略
略
