29.1投影（第1课时）-人教版九年级数学下册课堂互动训练（Word版 含答案）

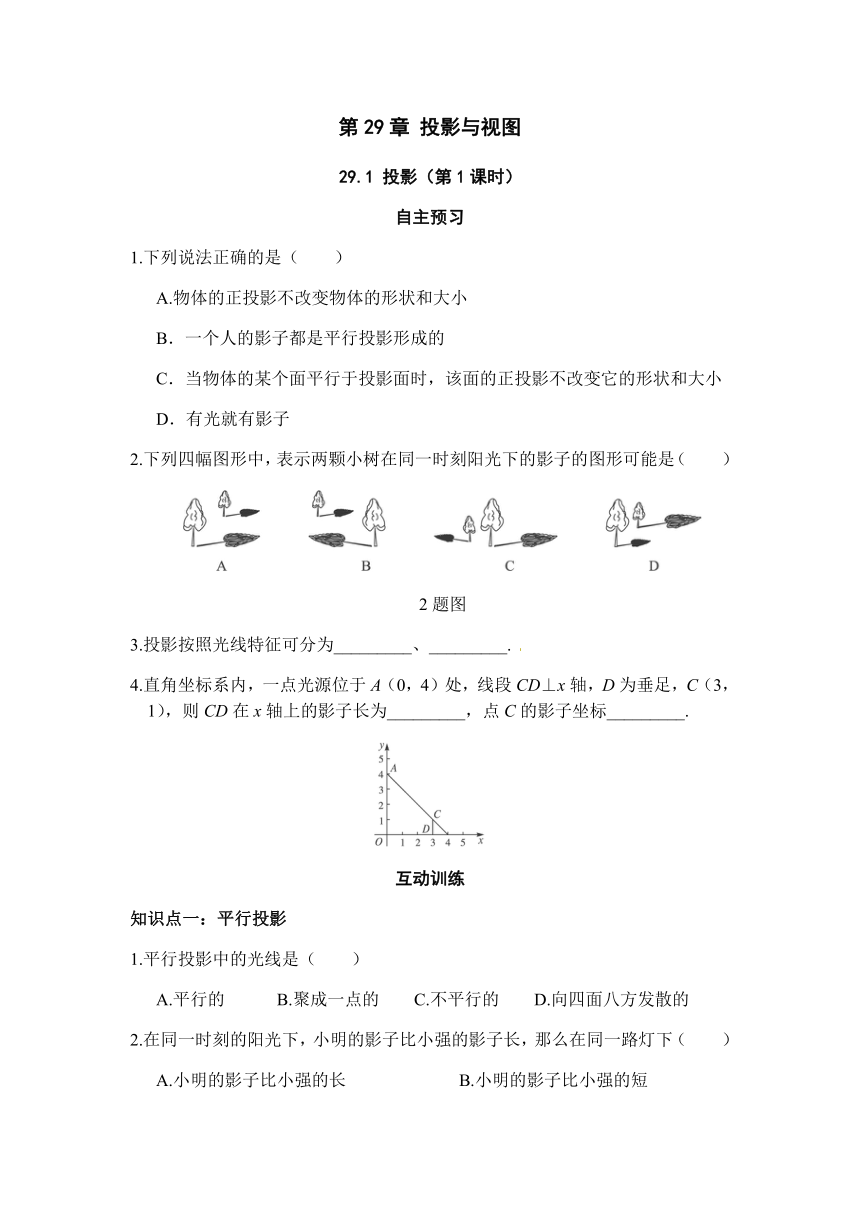

第29章
投影与视图
29.1
投影（第1课时）
自主预习
1.下列说法正确的是（
）
A.物体的正投影不改变物体的形状和大小
B．一个人的影子都是平行投影形成的
C．当物体的某个面平行于投影面时，该面的正投影不改变它的形状和大小
D．有光就有影子
2.下列四幅图形中，表示两颗小树在同一时刻阳光下的影子的图形可能是（
）
2题图
3.投影按照光线特征可分为_________、_________.
4.直角坐标系内，一点光源位于A（0，4）处，线段CD⊥x轴，D为垂足，C（3，1），则CD在x轴上的影子长为_________，点C的影子坐标_________.
互动训练
知识点一：平行投影
1.平行投影中的光线是（
）
A.平行的
B.聚成一点的
C.不平行的
D.向四面八方发散的
2.在同一时刻的阳光下，小明的影子比小强的影子长，那么在同一路灯下（
）
A.小明的影子比小强的长
B.小明的影子比小强的短
C.小明的影子和小强的一样长
D.无法判断谁的影子长
3.如图是小赵乘车按箭头方向在公路上行驶时，看到前面有两根电线杆的情形.若他继续向前行驶所看到情形在右边四幅中先后顺序应为（
）
3题图
A.①②③④
B.①④③②
C.④③①②
D.④①③②
4．皮皮拿着一块正方形纸板在阳光下做投影实验，正方形纸板在投影面上形成的投影不可能是(
)
A．正方形
B．长方形
C．线段
D．梯形
5．下面是一天中四个不同时刻两座建筑物的影子，将它们按时间先后顺序进行排列，正确的是(
)
A．③①④②
B．③②①④
C．③④①②
D．②④①③
6．将一个三角形放在太阳光下，它所形成的投影是____________．
7.有两根木棒AB、CD在同一平面上直立着，其中AB这根木棒在太阳光下的影子BE如图所示，请你在图中画出这时木棒CD的影子.
7题图

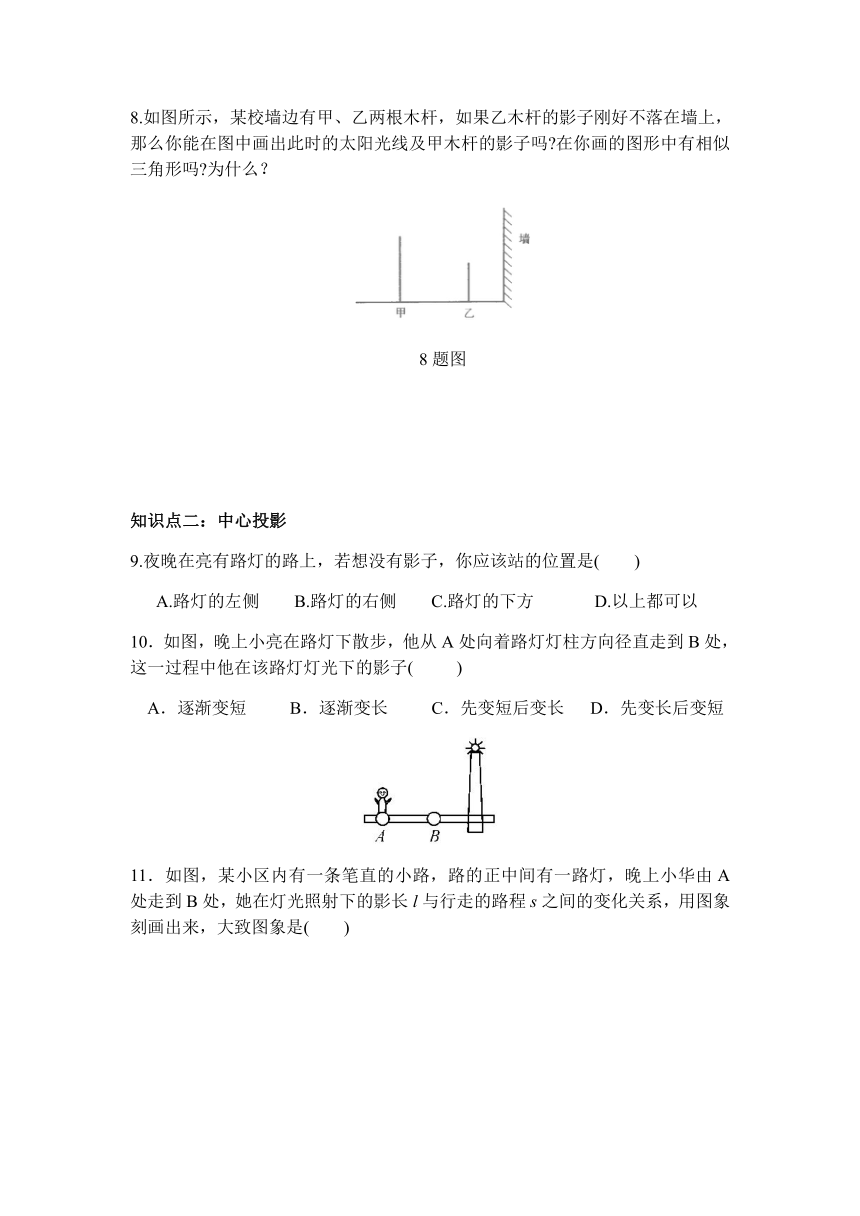

8.如图所示，某校墙边有甲、乙两根木杆，如果乙木杆的影子刚好不落在墙上，那么你能在图中画出此时的太阳光线及甲木杆的影子吗?在你画的图形中有相似三角形吗?为什么？
8题图
知识点二：中心投影
9.夜晚在亮有路灯的路上，若想没有影子，你应该站的位置是(
)
A.路灯的左侧
B.路灯的右侧
C.路灯的下方
D.以上都可以
10．如图，晚上小亮在路灯下散步，他从A处向着路灯灯柱方向径直走到B处，这一过程中他在该路灯灯光下的影子(
)
A．逐渐变短
B．逐渐变长
C．先变短后变长
D．先变长后变短
11．如图，某小区内有一条笔直的小路，路的正中间有一路灯，晚上小华由A处走到B处，她在灯光照射下的影长l与行走的路程s之间的变化关系，用图象刻画出来，大致图象是(
)
12．小飞晚上到广场去玩，他发现有两人的影子一个向东，一个向西，于是他肯定地说，广场上的大灯泡一定位于两人____________．
13.
如图是北方某学校中午小明与小强两同学在同一时刻看到同一旗杆及其影子的情况，小明在旗杆的西侧，小强在旗杆的东侧.
则小明看到的是____
_____，小强看到的是________.
13题图
14.现有直径为1米的圆桌面，桌脚高1.2米（不计桌面厚度）.如图所示,在桌面正上方2.5米处有一盏灯.你能测算出晚上开灯后圆桌面在地面上的影子的面积吗？为什么？（取π=3.14，(精确到0.1米）
14题图

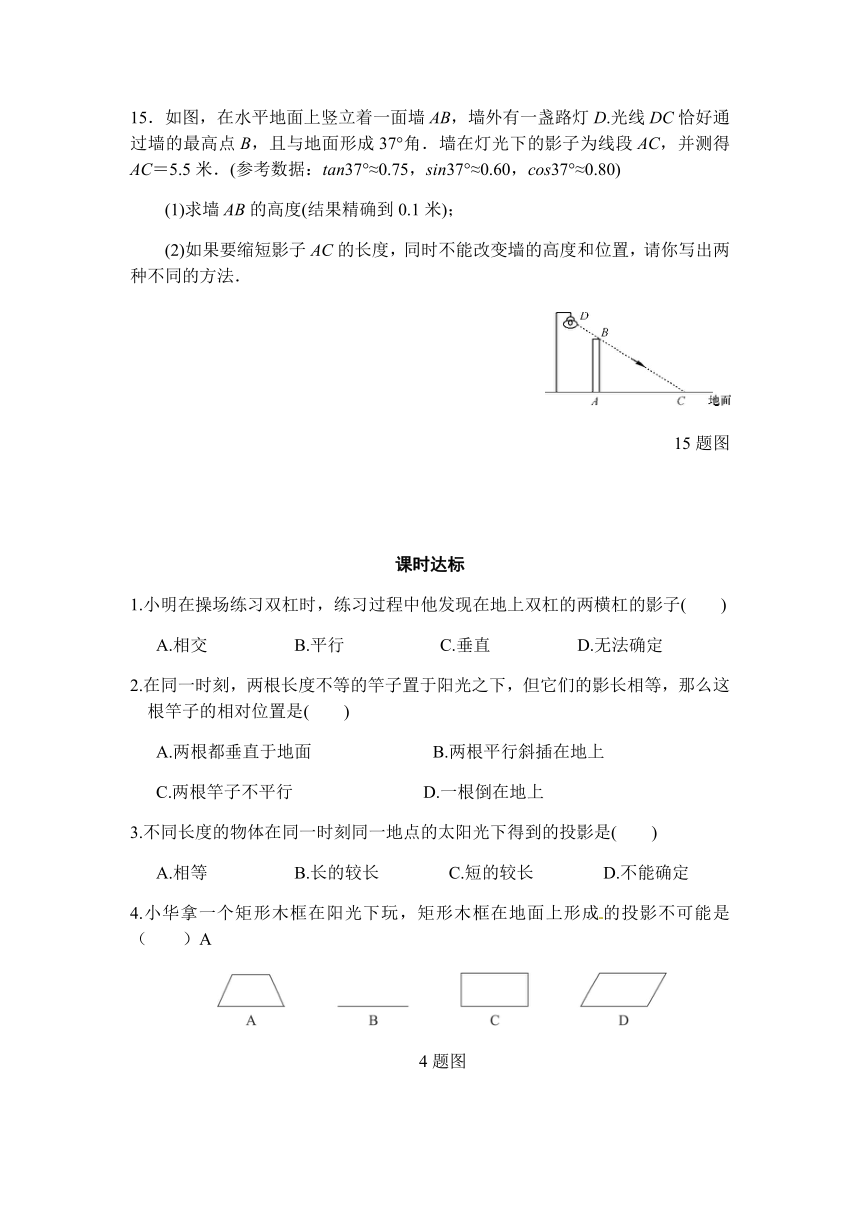

15．如图，在水平地面上竖立着一面墙AB，墙外有一盏路灯D.光线DC恰好通过墙的最高点B，且与地面形成37°角．墙在灯光下的影子为线段AC，并测得AC＝5.5米．(参考数据：tan37°≈0.75，sin37°≈0.60，cos37°≈0.80)
(1)求墙AB的高度(结果精确到0.1米)；
(2)如果要缩短影子AC的长度，同时不能改变墙的高度和位置，请你写出两种不同的方法．
15题图
课时达标
1.小明在操场练习双杠时，练习过程中他发现在地上双杠的两横杠的影子(
)
A.相交
B.平行
C.垂直
D.无法确定
2.在同一时刻，两根长度不等的竿子置于阳光之下，但它们的影长相等，那么这根竿子的相对位置是(
)
A.两根都垂直于地面
B.两根平行斜插在地上
C.两根竿子不平行
D.一根倒在地上
3.不同长度的物体在同一时刻同一地点的太阳光下得到的投影是(
)
A.相等
B.长的较长
C.短的较长
D.不能确定
4.小华拿一个矩形木框在阳光下玩，矩形木框在地面上形成的投影不可能是（
）A
4题图
5.如图是一根电线杆在一天中不同时刻的影长图，试按其一天中发生的先后顺序排列，正确的是（
）
5题图
A.①②③④
B.④①③②
C.④②③①
D.④③②①
6.在太阳光下，转动一个正方体，观察正方体在地上投下的影子，那么这个影子最多可能是几边形（
）
A.四边形
B.五边形
C.六边形
D.七边形
7.小亮在上午8时、9时30分、10时、12时四次到室外的阳光下观察向日葵随太阳转动的情况，他发现这四个时刻向日葵影子的长度各不相同，那么影子最长的时刻为(
)
A.上午12时
B.上午10时
C.上午9时30分
D.上午8时
8.当你走向路灯时，你的影子在你的_________，并且影子越来越________.
9.小军晚上到广场去玩，他发现有两人的影子一个向东，一个向西，于是他肯定地说：“广场上的大灯泡一定位于两人_______________.
10.如图所示，小明从路灯下，向前走了5
m，发现自己在地面上的影子长DE是2
m，如果小明的身高为1.6
m，那么路灯距地面的高度AB是_________
m.
10题图
11.在安装太阳能热水器时，主要考虑太阳光线与热水器斜面间的角度（垂直时最佳）.（如图29-1-8）当太阳光线与水平面成35°角照射时，热水器的斜面与水平面的夹角最好应为_______
11题图
12.如图,已知两棵小树在同一时刻的影子，你如何确定影子是在什么光线下形成的？
12题图
13.如图所示，小鼠唧唧在迷宫中寻找奶酪，当它分别在A、B位置时未发现奶酪，等它走到C处，终于发现了，请指出奶酪可能所在的位置．（用阴影表示）
13题图
14.如图所示，有甲、乙两根木杆，甲木杆的影子刚好落在乙杆与地面接触点处.
（1）你能画出此时太阳光线及乙杆的影子吗？（不能画，说明理由；能画，用线段表示影子）
（2）在所画的图形中有相似三角形吗？为什么？
（3）从图中分析高杆与低杆的影子与它们的高度之间有什么关系？与同学进行交流.
14题图
15．如图，花丛中有一路灯杆AB，在灯光下，大华在D点处的影长DE＝3米，沿BD方向行走到达G点，DG＝5米，这时大华的影长GH＝4米．如果大华的身高为2米，求路灯杆AB的高度．
15题图
16.如图所示，某一时刻太阳光从教室窗户射入室内，与地面的夹角∠BPC为30°，窗户的一部分在教室地面所形成的影长PE为3.5
m，窗户的高度AF为2.5
m.求窗外遮阳篷外端一点D到窗户上椽的距离AD。(结果精确到0.1
m)
16题图
17.如图所示，小鹏准备测量学校旗杆的高度，他发现斜坡正对着太阳时，旗杆AB影子恰好落在水平地面BC和斜坡坡面CD上，测得旗杆在水平地面上的影长BC=20
m，在斜坡坡面上的影长CD=8
m，太阳光线AD与水平地面成30°角，且太阳光线AD与斜坡坡面CD互相垂直，请你帮小鹏求出旗杆AB的高度.(精确到1
m)
17题图
拓展探究
1．与一盏路灯相对，有一玻璃幕墙，幕墙前面的地面上有一盆花CD和一棵树AB.晚上幕墙反射路灯的灯光形成那盆花的影子DF，树影BE是路灯灯光直接形成的，如图，你能确定此时路灯光源的位置吗？
1题图
2.如图所示，某居民小区有一朝向为正南方向的居民楼，该居民楼的一楼是高6m的小区超市，超市以上是居民住房，在该楼的前面15
m处要盖一栋高20m的新楼，当冬季正午的阳光与水平线的夹角为32°时.
（1）问超市以上的居民住房采光是否有影响，为什么？
（2）若要超市采光不受影响，两楼应相距多少米？
（结果保留整数，参考数据：sin32°,cos32°,tan32°）
2题图
29.1
投影（第1课时）答案
自主预习
1.
C.
解析：物体正投影的形状、大小与它相对于投影面的位置有关，所以A错；人的影子在电灯下形成的是中心投影，所以B错；根据正投影的相关性质可知C正确；有光但没有挡光物体也没有影子，所以D错．故选C．
2.
A.
解析：太阳光是平行的，相同地点相同时刻树与影的比应是一样的，影子的方向也应相同.
故选：A
3.
中心投影、平行投影
4.
1，（4，0）.
解析：如图，利用相似三角形对应边成比例求得，影长为1，C点的影子坐标为（4，0）.
答案：1
（4，0）
互动训练
1.
A.
解析：根据平行投影的定义.答案：A
2.
D.
解析：路灯下投影为中心投影，不知道他们距离光源的远近，无法判定.
答案：D
3.
C.
解析：体会想象过程，可作实验.
答案：C
4.
D.
5.
C.
6.三角形或线段.
7.
如图所示.
7题图
8题图
14题图
8.
△ABC∽△DEF，如图所示.
9.
C.
10.
A.
11.
C.
12.中间的上方.
13.
（1）
（2）
解析：北方影子偏北，本题要分清左右.
答案：（1）（2）
14.
解：如图，A为灯泡，EB为桌面半径，DC为桌面影子的半径.
∴AE=2.5，ED=1.2，EB=0.5.
∵EB∥DC，
∴.
∴DC=·AD=（2.5+1.2）=0.72.
S影子=π×（0.72）2≈3.14×0.52≈1.63（m2）≈1.6
m2.
圆桌面在地面上的影子的面积是1.6
m2.
15．解：(1)在Rt△ABC中，AC＝5.5米，∠C＝37°，
tanC＝，∴AB＝AC·tanC＝5.5×0.75≈4.1(米)．
(2)要缩短影子AC的长度，增大∠C的度数即可．
因此第一种方法增加路灯D的高度，第二种方法使路灯D向墙靠近．
课时达标
1.
B.
2.
C.
3.
D.
4.
A.
4.
A.
解析：由于太阳光是平行光，故选A.
5.
B.
解析：考虑太阳光线与地面的角度，同时注意时间.答案：B
6.
C.
解析：本题可通过实验来确定.
答案：C
7.
D.
8.
身后,
短.
9.
中间的上方.
10.
5.6，△CDE≌△BAE.
11.
55°.
解析：要满足太阳光与热水器的角度.
12.
解：因两树的高度与影长成正比例（或影子的顶点与树的顶点的连线互相平行），所以是平行光线下形成的影子.
13.
解：如图，
13题图
14题图
15题图
14.
解：（1）乙杆的影子如图中BC.
（2）图中存在相似三角形，即△ABC∽△DCE.因为两条太阳光线AB∥DC，两杆AC∥DE.
（3）在同一时刻杆越高，它的影子就越长，反之则短，即影长与杆高成正比.
15．解：∵CD∥AB，∴△EAB∽△ECD.
∴＝，即＝①.
∵FG∥AB，∴△HFG∽△HAB.
∴＝，即＝②.
由①②得，
＝，解得BD＝15.
∴＝，解得AB＝12.
答：路灯杆AB的高度为12
m.
16.解：过点EG∥AC交BP于点G，∵EF∥DP.∴四边形BPEG是平行四边形，
在Rt△PEG中，PE=3.5，∠P=30°，tan∠EPG=，
∴EG=EP·tan∠ADB=3.5×tan30°≈2.02(或EC=)，
又∵四边形BFEG是平行四边形，∴BF=EG=2.02，
∴AB=AF-BF-2.5-2.02=0.48(或AB=).
又∵AD∥PE，∠BDA=∠P=30°，
在Rt△BAD中，tan30°=，
∴AD==0.48×(或AD=)≈0.8m，
∴所求距离AD约为0.8m
17.
解：过点D作DC⊥BC交BC得延长线于正点，延长AD交BC的延长线于F点，如图所示，在Rt△CDE中，∠CDE=30°，CD=8，
∴CE=4，DE=.
17题图
∵∠AFB=30°，∴CF=2CD=16.
BF=CB+CF=20+16=36，
tan30°=，∴AB=36·tan30°-36×，∴旗杆高
m.
拓展探究
1．解：作法如下：
①连接FC并延长交玻璃幕墙于O点；
②过点O作OG垂直于玻璃幕墙；
③在OG另一侧作∠POG＝∠COG，交EA的延长线于点P，
则点P就是路灯光源位置．如图.
1题图
2题图
2.
解：(1)如图所示，设CE=x
m，则AF=(20-x)m，20-x=15×tan32°，x≈11.
∵11＞6，∴居民住房的采光有影响.
(2)
两楼应相距
22.4
m.
