人教版九年级全一册物理 19.1家庭电路 同步练习（含解析）

19.1家庭电路
同步练习

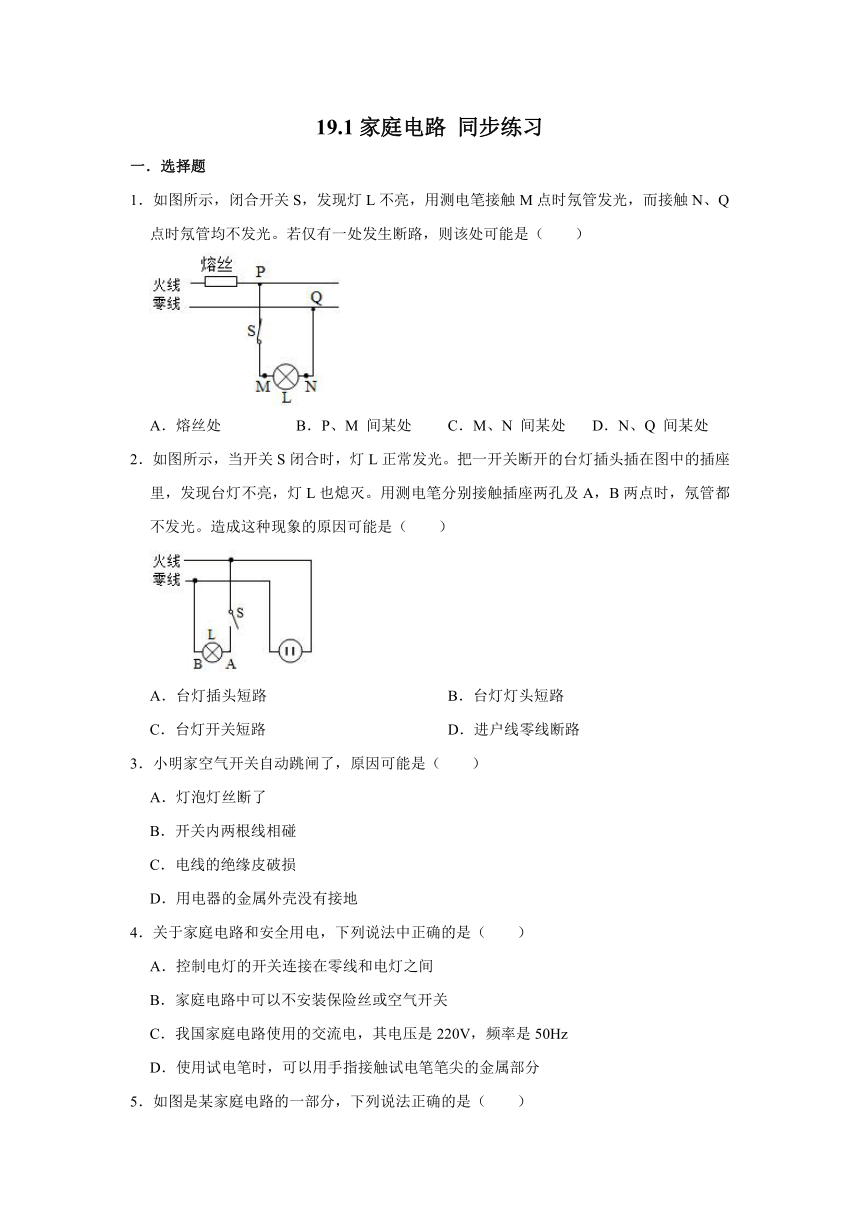

一．选择题
1．如图所示，闭合开关S，发现灯L不亮，用测电笔接触M点时氖管发光，而接触N、Q点时氖管均不发光。若仅有一处发生断路，则该处可能是（　　）
A．熔丝处
B．P、M
间某处
C．M、N
间某处
D．N、Q
间某处
2．如图所示，当开关S闭合时，灯L正常发光。把一开关断开的台灯插头插在图中的插座里，发现台灯不亮，灯L也熄灭。用测电笔分别接触插座两孔及A，B两点时，氖管都不发光。造成这种现象的原因可能是（　　）
A．台灯插头短路
B．台灯灯头短路
C．台灯开关短路
D．进户线零线断路
3．小明家空气开关自动跳闸了，原因可能是（　　）
A．灯泡灯丝断了
B．开关内两根线相碰
C．电线的绝缘皮破损
D．用电器的金属外壳没有接地
4．关于家庭电路和安全用电，下列说法中正确的是（　　）
A．控制电灯的开关连接在零线和电灯之间
B．家庭电路中可以不安装保险丝或空气开关
C．我国家庭电路使用的交流电，其电压是220V，频率是50Hz
D．使用试电笔时，可以用手指接触试电笔笔尖的金属部分

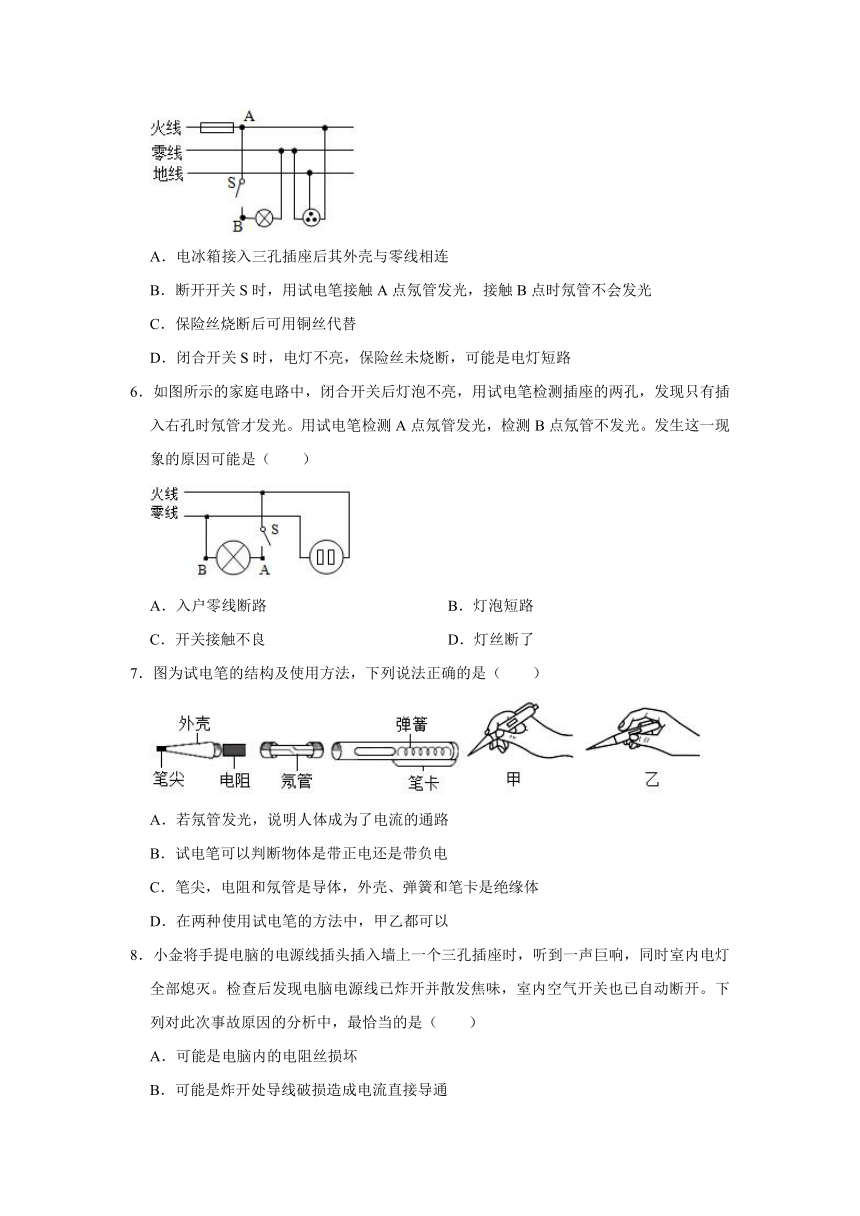

5．如图是某家庭电路的一部分，下列说法正确的是（　　）
A．电冰箱接入三孔插座后其外壳与零线相连
B．断开开关S时，用试电笔接触A点氖管发光，接触B点时氖管不会发光
C．保险丝烧断后可用铜丝代替
D．闭合开关S时，电灯不亮，保险丝未烧断，可能是电灯短路
6．如图所示的家庭电路中，闭合开关后灯泡不亮，用试电笔检测插座的两孔，发现只有插入右孔时氖管才发光。用试电笔检测A点氖管发光，检测B点氖管不发光。发生这一现象的原因可能是（　　）
A．入户零线断路
B．灯泡短路
C．开关接触不良
D．灯丝断了
7．图为试电笔的结构及使用方法，下列说法正确的是（　　）
A．若氖管发光，说明人体成为了电流的通路
B．试电笔可以判断物体是带正电还是带负电
C．笔尖，电阻和氖管是导体，外壳、弹簧和笔卡是绝缘体
D．在两种使用试电笔的方法中，甲乙都可以
8．小金将手提电脑的电源线插头插入墙上一个三孔插座时，听到一声巨响，同时室内电灯全部熄灭。检查后发现电脑电源线已炸开并散发焦味，室内空气开关也已自动断开。下列对此次事故原因的分析中，最恰当的是（　　）
A．可能是电脑内的电阻丝损坏
B．可能是炸开处导线破损造成电流直接导通
C．可能是电脑电源线炸开处内部已断路了
D．一定是三孔插座内部原来就已经短路了

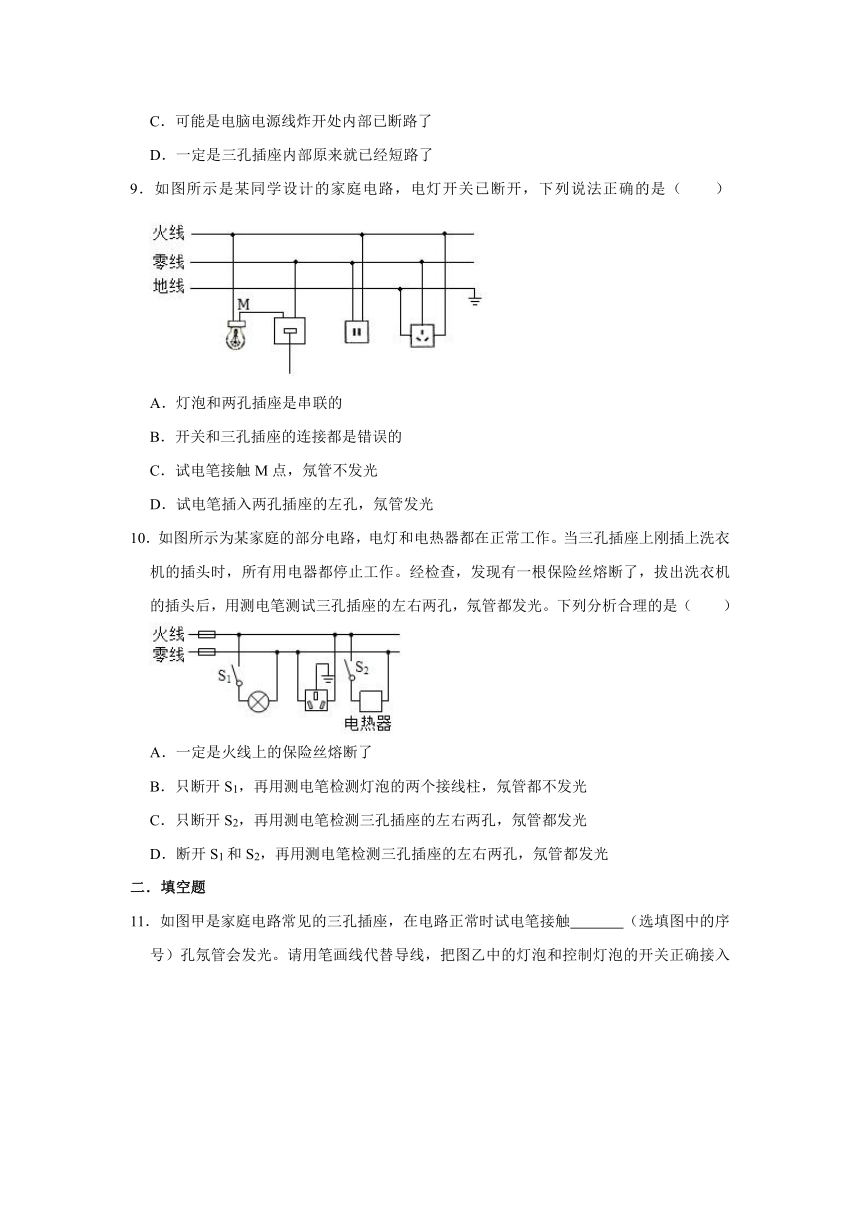

9．如图所示是某同学设计的家庭电路，电灯开关已断开，下列说法正确的是（　　）
A．灯泡和两孔插座是串联的
B．开关和三孔插座的连接都是错误的
C．试电笔接触M点，氖管不发光
D．试电笔插入两孔插座的左孔，氖管发光
10．如图所示为某家庭的部分电路，电灯和电热器都在正常工作。当三孔插座上刚插上洗衣机的插头时，所有用电器都停止工作。经检查，发现有一根保险丝熔断了，拔出洗衣机的插头后，用测电笔测试三孔插座的左右两孔，氖管都发光。下列分析合理的是（　　）
A．一定是火线上的保险丝熔断了
B．只断开S1，再用测电笔检测灯泡的两个接线柱，氖管都不发光
C．只断开S2，再用测电笔检测三孔插座的左右两孔，氖管都发光
D．断开S1和S2，再用测电笔检测三孔插座的左右两孔，氖管都发光
二．填空题

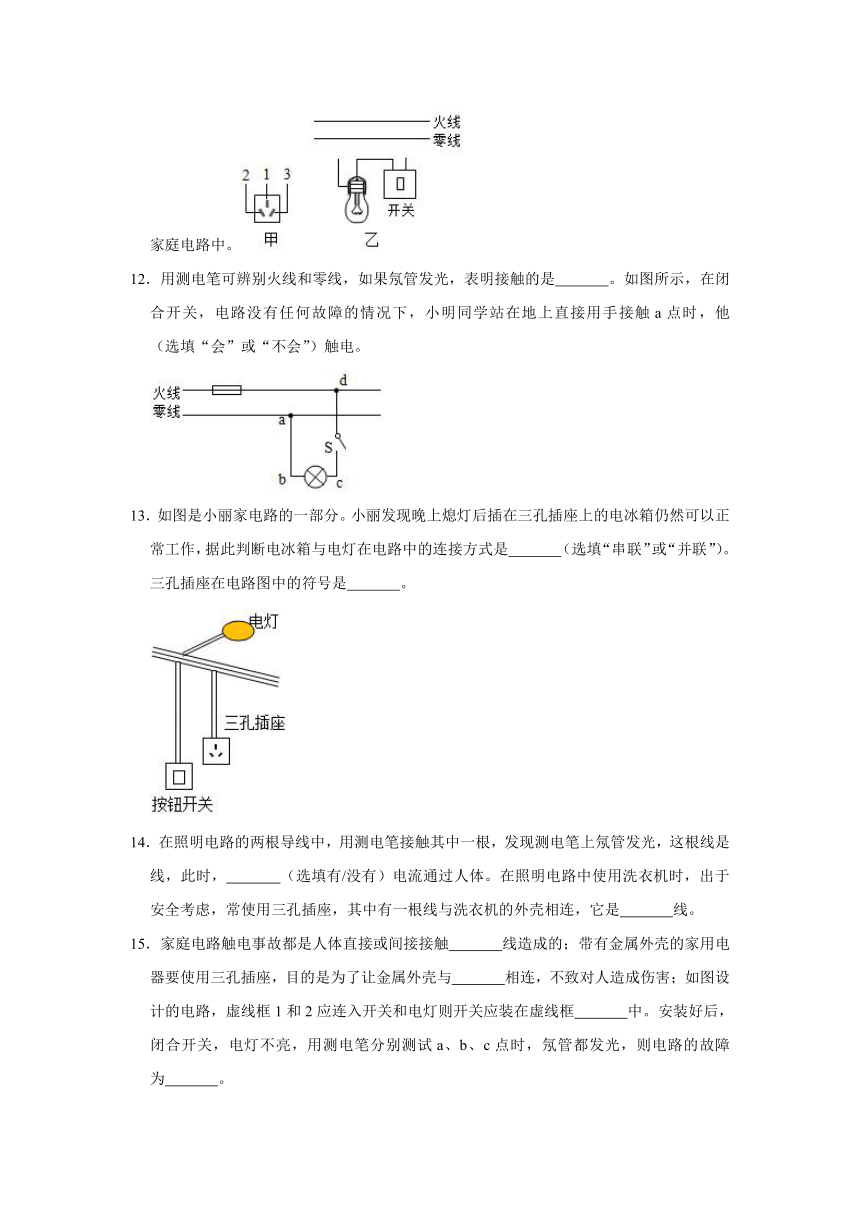

11．如图甲是家庭电路常见的三孔插座，在电路正常时试电笔接触　
　（选填图中的序号）孔氖管会发光。请用笔画线代替导线，把图乙中的灯泡和控制灯泡的开关正确接入家庭电路中。
12．用测电笔可辨别火线和零线，如果氖管发光，表明接触的是　
　。如图所示，在闭合开关，电路没有任何故障的情况下，小明同学站在地上直接用手接触a点时，他　
　（选填“会”或“不会”）触电。
13．如图是小丽家电路的一部分。小丽发现晚上熄灯后插在三孔插座上的电冰箱仍然可以正常工作，据此判断电冰箱与电灯在电路中的连接方式是　
　（选填“串联”或“并联”）。三孔插座在电路图中的符号是　
　。
14．在照明电路的两根导线中，用测电笔接触其中一根，发现测电笔上氖管发光，这根线是　
　线，此时，　
　（选填有/没有）电流通过人体。在照明电路中使用洗衣机时，出于安全考虑，常使用三孔插座，其中有一根线与洗衣机的外壳相连，它是　
　线。
15．家庭电路触电事故都是人体直接或间接接触　
　线造成的；带有金属外壳的家用电器要使用三孔插座，目的是为了让金属外壳与　
　相连，不致对人造成伤害；如图设计的电路，虚线框1和2应连入开关和电灯则开关应装在虚线框　
　中。安装好后，闭合开关，电灯不亮，用测电笔分别测试a、b、c点时，氖管都发光，则电路的故障为　
　。
三．解答题

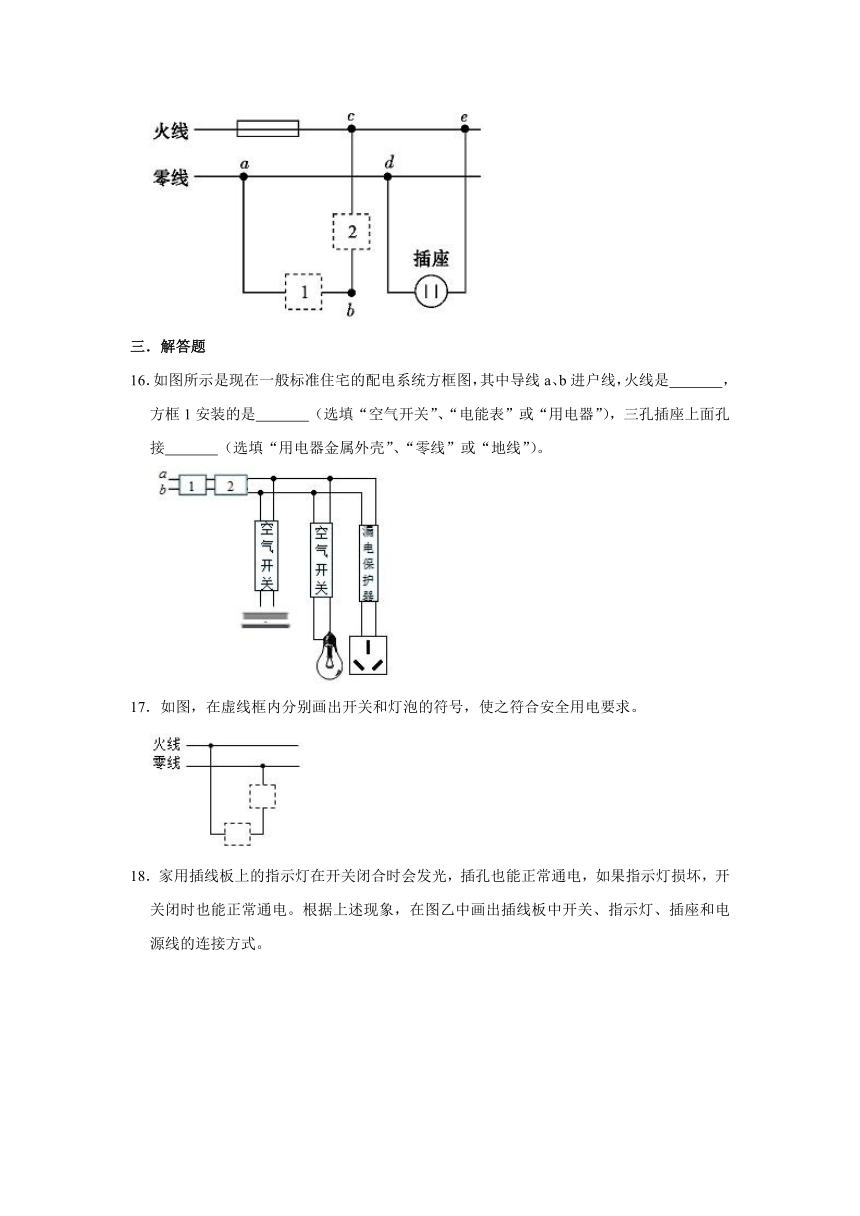

16．如图所示是现在一般标准住宅的配电系统方框图，其中导线a、b进户线，火线是　
　，方框1安装的是　
　（选填“空气开关”、“电能表”或“用电器”），三孔插座上面孔接　
　（选填“用电器金属外壳”、“零线”或“地线”）。
17．如图，在虚线框内分别画出开关和灯泡的符号，使之符合安全用电要求。
18．家用插线板上的指示灯在开关闭合时会发光，插孔也能正常通电，如果指示灯损坏，开关闭时也能正常通电。根据上述现象，在图乙中画出插线板中开关、指示灯、插座和电源线的连接方式。
参考答案
一．选择题
1．解：电灯L不亮，用测电笔接触M点时氖管发光，说明M与火线之间是接通的；接触N、Q点时氖管均不发光，说明这两点与火线之间是断开的，所以故障是MN之间发生了断路现象，故C正确。
故选：C。
2．解：
A、如果台灯插头短路，把台灯插头插入插座时就会造成家庭电路短路，引起空气开关跳闸，插座两孔及A、B两点与火线之间是断开的，用测电笔检测时氖管都不发光，故A符合题意；
B、如果台灯灯头短路，台灯插头插在插座里，只有闭合台灯开关后，才会造成家庭电路短路，才会引起空气开关跳闸，而题中台灯开关是断开的，故B不符合题意；
C、如果台灯开关短路，把台灯插头插入插座时台灯会一直工作，故C不符合题意；
D、如果进户线零线断路，插座两孔及A、B两点都与火线是接通的，所以用测电笔检测时氖管都会发光，故D不符合题意。
故选：A。
3．解：小明家空气开关自动跳闸了，说明干路中电流过大；
A、若灯丝断了，灯泡断路，不会造成干路中电流过大，“空气开关”不会自动“跳闸”，故A不符合题意；
B、若开关中两线相碰，只是开关不起作用，用电器总是工作，并不是短路，不会引起电流过大，“空气开关”不会自动“跳闸”，故B不符合题意；
C、若电线的绝缘皮破损，会导致火线和零线直接相连，造成短路，使得干路中的电流过大，故C符合题意；
D、若用电器的金属外壳没有接地，不会使得干路中的电流变大，故D不符合题意。
故选：C。
4．解：
A、开关要接在火线和电灯之间，这样开关断开后，用电器上没电，便于更换灯泡和维修，故A错误；
B、为防止因为干路电流过大引起火灾，家庭电路中必须安装保险丝或空气开关，故B错误；
C、我国家庭电路使用的交流电，电压是220V，频率是50Hz，故C正确；
D、使用测电笔时，手必须接触笔尾金属体，用笔尖接触被检验导线，才能辨别火线和零线，故D错误。
故选：C。
5．解：A、电冰箱接入三孔插座能使电冰箱金属外壳接地，防止由于冰箱的外壳漏电而使人发生触电事故，故A错误；
B、断开开关S时，A点在火线上，用试电笔接触A点氖管发光，由于开关断开，B点与火线断路，接触B点时氖管不会发光，故B正确；
C、当电路电流过大时，保险丝容易熔断而保护电路，如果用铜丝代替保险丝后，就起不到保护作用了，故C错误；
D、若闭合开关S时，电灯不亮，保险丝未烧断，可能是电灯断路，故D错误。
故选：B。
6．解：用试电笔检测插座的两孔，发现只有插入右孔时氖管才发光，说明右孔连接的是火线，插座连接正常。
用试电笔检测A点氖管发光，说明A点可以与火线连接，检测B点氖管不发光，说明电流无法到达B点，故可能灯丝断了。
故选：D。
7．解：
A、若氖管发光，说明试电笔接触的是火线，电流需要经过人体形成回路，即人体成为了电流的通路（但电流很小），故A正确；
B、测电笔的用途是辨别火线和零线，不能判断物体是带正电还是带负，故B错误；
C、笔尖、电阻、氖管、弹簧和笔卡是导体，外壳是绝缘体，故C错误；
D、在两种使用试电笔的方法中，手指要接触测电笔尾部的金属体（或笔卡），甲图手没有接触笔卡，使用方法错误；乙图手接触了笔卡，使用方法正确，故D错误。
故选：A。
8．解：由题可知，办公室桌上电脑电源线已炸开并闻到焦味，办公室线路上断路器自动断开，说明电路中有短路故障。
A、如果电脑内的电阻丝损坏，将处于断路状态，不会造成空气开关自动断开，故A不合题意；
B、如果炸开处导线破损造成电流直接导通，也就是炸开处导线破损造成了短路，由于电流过大使得空气开关自动断开，故B符合题意；
C、如果电脑电源线炸开前内部已经断路了，电脑所在电路处于断路状态，不会造成空气开关自动断开，故C不合题意；
D、如果三孔插座内部原来就已经短路了，则不接入电脑时电路就已经短路，接入电脑之前空气开关就会自动断开，故D不合题意。
故选：B。
9．解：A、灯泡和两孔插座是独立工作、互不影响的，所以它们是并联的，故A错误；
B、据图可知，开关接到了零线和灯泡之间；三孔插座的左孔接的是地线，上孔接的是零线，它们的连接都有错误，故B正确。
C、电灯开关已断开，图中M点通过灯泡与火线连接，所以试电笔接触M点，氖管发光，故C错误；
D、两孔插座的左孔是零线，所以试电笔插入两孔插座的左孔，氖管不发光，故D错误。
故选：B。
10．解：
A、原来电灯和电热器都在正常工作，在插上洗衣机的插头后，所有用电器都停止工作，经检查，发现有一根保险丝熔断了；拔出洗衣机的插头后，用测电笔测试插座的两孔，氖管都发光，说明两孔与火线是连通的，所以只可能是零线上的保险丝熔断了，故A不合理；
B、只断开S1，灯泡的两个接线柱通过电热器、开关S2与火线相连，所以再用测电笔检测灯泡的两个接线柱，测电笔的氖管都发光，故B不合理；
C、只断开S2，插座的左孔通过灯泡、开关S1与火线相连，所以，用测电笔检测三孔插座的左右两孔，氖管都发光，故C合理；
D、断开S1、S2，再用测电笔检测三线插座的左右两孔，只有右孔与火线相连，氖管发光，左孔与火线不相连，氖管不会发光，故D不合理。
故选：C。
二．填空题
11．解：（1）家庭电路中常见的三孔插座，由图可知，1连接的是地线、2连接的是零线，3连接的是火线、在电路正常时测电笔接触火线会发光，
所以接触图中3孔氖管会发光；
（2）开关和灯泡应该串联连接，开关接电源的火线，确保开关断开时，灯泡不带电，灯泡的螺旋套接电源的零线。
故答案为：3；见上图。
12．解：
（1）测电笔是用来辨别零线和火线的工具，使用测电笔时，若氖管发光，表明测电笔接触的是火线；
（2）如图所示，在闭合开关，电路没有任何故障的情况下，小明同学站在地上直接用手接触a点时，即接触的是零线，由于零线和大地之间没有电压，所以不会触电；
故答案为：火线；不会。
13．解：（1）由题意可知，熄灯后插在三孔插座上的电冰箱仍然可以正常工作，说明电冰箱、电灯之间互不影响，是并联的，
（2）在电路图中，三孔插座的规定符号是：
。
故答案为：并联；。
14．解：（1）测电笔是用来辨别零线和火线的工具，使用测电笔时，若氖管发光，表明测电笔接触的是火线；
人站在大地上，手接触笔尾金属体，笔尖金属体接触火线，火线和大地之间的电压是220V，在测电笔和人体中都有电流通过；
（2）三孔插座的上孔接地线，左孔接零线，右孔接火线。三脚插头的上端的一脚和地线相连，三脚插头的上端的一脚和用电器金属外壳相连，如果用电器漏电，人接触用电器时，人体和地线并联，人体被短路，没有电流通过人体，不会对人体造成伤害。
故答案为：火；有；地。
15．解：（1）家庭电路中，人体触电原因是人体直接或间接接触火线。
（2）带有金属外壳的家用电器的外壳一定要接地，避免金属外壳漏电时发生触电事故。
（3）保险丝接在火线上，开关应接在灯与火线之间，所以开关应接在2处，灯泡应接在1处；
当测电笔分别测试a、b、c点时，测电笔的氖管都发光，说明火线上有电，而零线处不该亮，但也亮了，说明通过电灯、开关与火线相通了，故零线断路。
故答案为：火；大地；2；零线断路。
三．解答题
16．解：根据电路的组成可知，家庭电路的连接要按照进户线一电能表一总空气开关及漏电保护开关﹣用电器的安装顺序，即在方框1位置安装电能表；
家庭电路中，两条进户线分别为火线和零线，空气开关左边接零线，右边接火线，则a为火线；
根据三孔插座的接法：上孔接地线，左孔接零线，右孔接火线可知，图中三孔插座的左孔应接零线，右孔应接火线，上面孔应接地线。
故答案为：a；电能表；地线。
17．解：火线首先进入开关，然后接到到灯泡顶端的金属点；零线直接接到灯泡的螺旋套。这样在更换灯泡时更安全。如图所示：
18．解：指示灯在开关闭合时会发光，插孔也能正常通电，如果指示灯损坏，开关闭时也能正常通电。说明灯与插孔间互不影响，即是并联的，且开关控制整个插线板。开关先接火线。如图所示：
