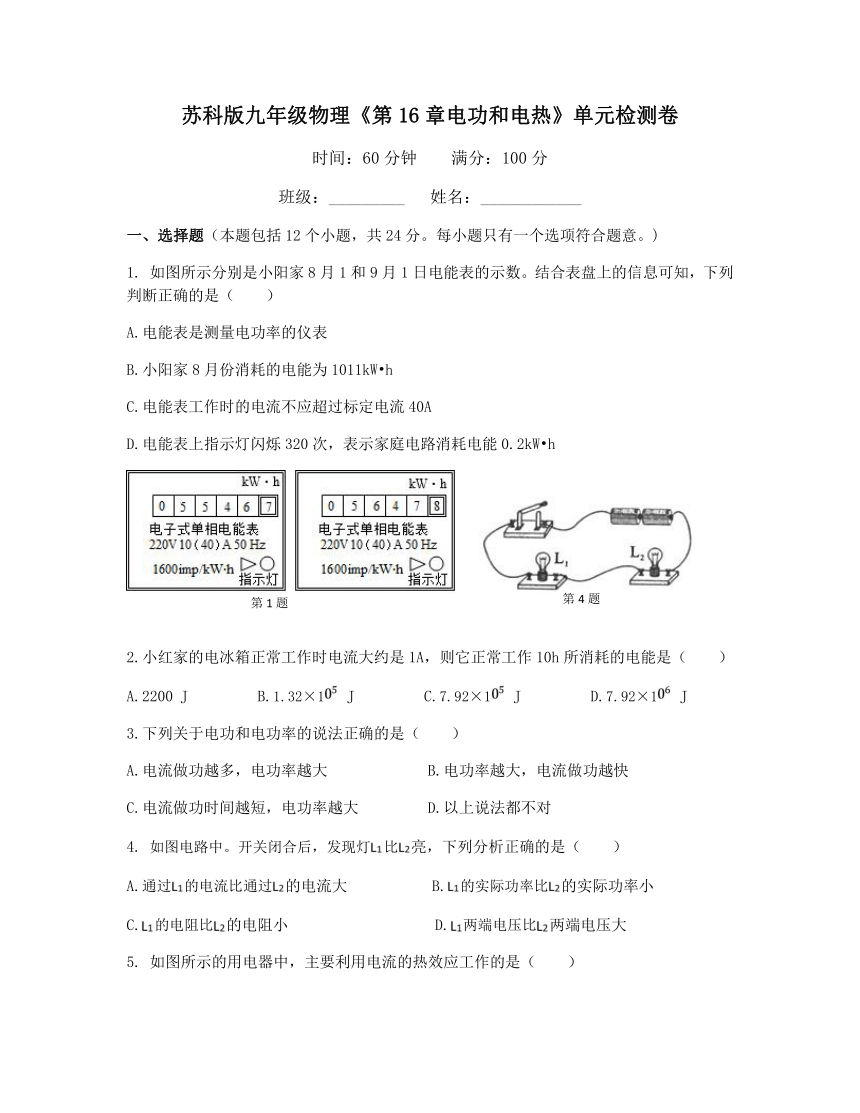

苏科版九年级物理《第16章电功和电热》单元检测卷（有答案）

苏科版九年级物理《第16章电功和电热》单元检测卷
时间：60分钟
满分：100分
班级：_________
姓名：____________
一、选择题（本题包括12个小题，共24分。每小题只有一个选项符合题意。)
1.
如图所示分别是小阳家8月1和9月1日电能表的示数。结合表盘上的信息可知，下列判断正确的是（　　）
A.电能表是测量电功率的仪表
B.小阳家8月份消耗的电能为1011kW?h
C.电能表工作时的电流不应超过标定电流40A
D.电能表上指示灯闪烁320次，表示家庭电路消耗电能0.2kW?h
2.小红家的电冰箱正常工作时电流大约是1A，则它正常工作10h所消耗的电能是（　　）
A.2200
J
B.1.32×1
J
C.7.92×1
J
D.7.92×1
J
3.下列关于电功和电功率的说法正确的是（　　）
A.电流做功越多，电功率越大
B.电功率越大，电流做功越快
C.电流做功时间越短，电功率越大
D.以上说法都不对
4.
如图电路中。开关闭合后，发现灯比亮，下列分析正确的是（　　）
A.通过的电流比通过的电流大
B.的实际功率比的实际功率小
C.的电阻比的电阻小
D.两端电压比两端电压大
5.

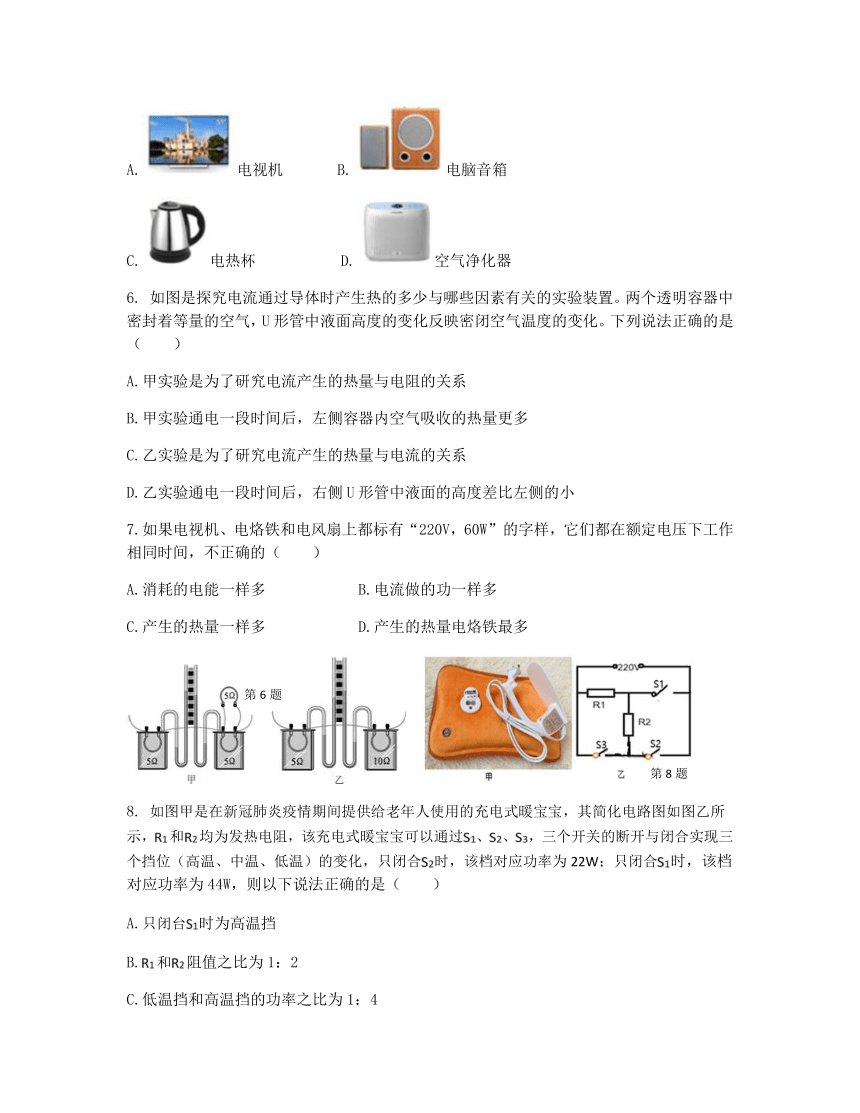

如图所示的用电器中，主要利用电流的热效应工作的是（　　）
A.电视机
B.电脑音箱
C.电热杯
D.空气净化器
6.
如图是探究电流通过导体时产生热的多少与哪些因素有关的实验装置。两个透明容器中密封着等量的空气，U形管中液面高度的变化反映密闭空气温度的变化。下列说法正确的是（　　）
A.甲实验是为了研究电流产生的热量与电阻的关系
B.甲实验通电一段时间后，左侧容器内空气吸收的热量更多
C.乙实验是为了研究电流产生的热量与电流的关系
D.乙实验通电一段时间后，右侧U形管中液面的高度差比左侧的小
7.如果电视机、电烙铁和电风扇上都标有“220V，60W”的字样，它们都在额定电压下工作相同时间，不正确的（　　）
A.消耗的电能一样多
B.电流做的功一样多
C.产生的热量一样多
D.产生的热量电烙铁最多
8.
如图甲是在新冠肺炎疫情期间提供给老年人使用的充电式暖宝宝，其简化电路图如图乙所示，和均为发热电阻，该充电式暖宝宝可以通过、、，三个开关的断开与闭合实现三个挡位（高温、中温、低温）的变化，只闭合时，该档对应功率为22W；只闭合时，该档对应功率为44W，则以下说法正确的是（　　）
A.只闭台时为高温挡
B.和阻值之比为1：2
C.低温挡和高温挡的功率之比为1：4
D.以中温挡发热100s产生的热量为2200J

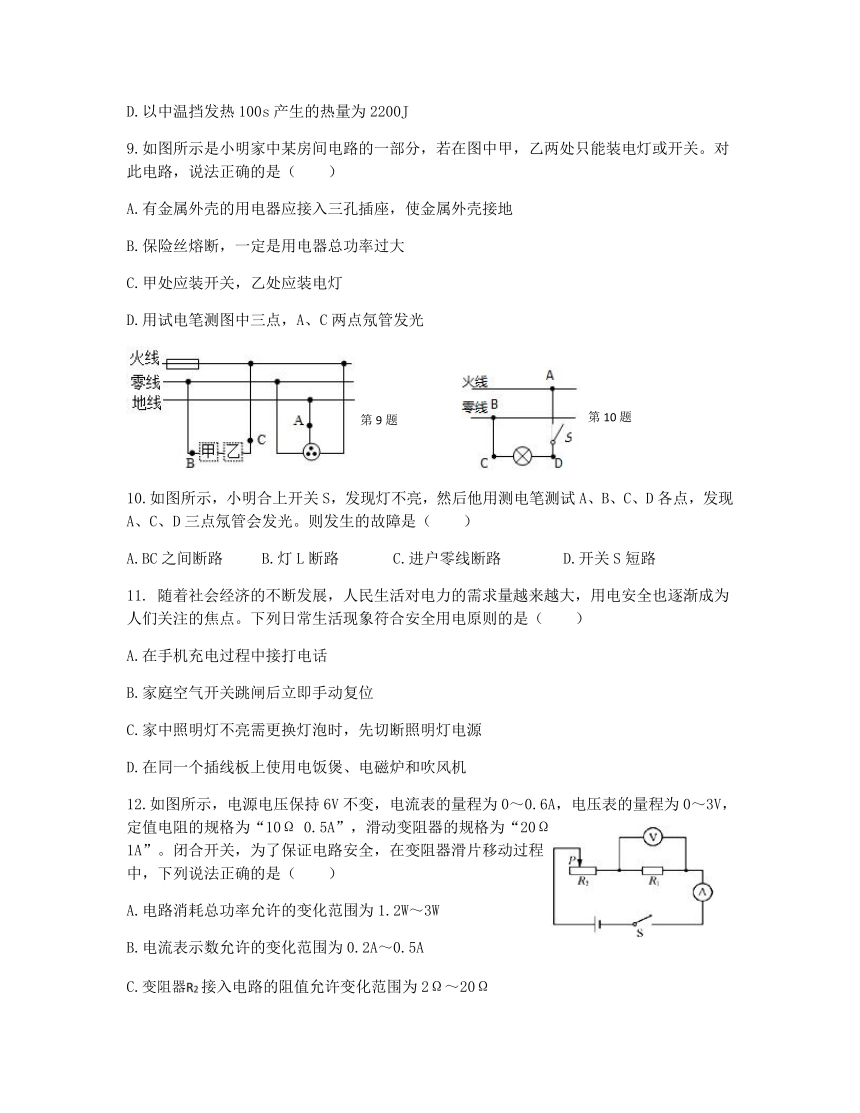

9.如图所示是小明家中某房间电路的一部分，若在图中甲，乙两处只能装电灯或开关。对此电路，说法正确的是（　　）
A.有金属外壳的用电器应接入三孔插座，使金属外壳接地
B.保险丝熔断，一定是用电器总功率过大
C.甲处应装开关，乙处应装电灯
D.用试电笔测图中三点，A、C两点氖管发光
10.如图所示，小明合上开关S，发现灯不亮，然后他用测电笔测试A、B、C、D各点，发现A、C、D三点氖管会发光。则发生的故障是（　　）
A.BC之间断路
B.灯L断路
C.进户零线断路
D.开关S短路
11.
随着社会经济的不断发展，人民生活对电力的需求量越来越大，用电安全也逐渐成为人们关注的焦点。下列日常生活现象符合安全用电原则的是（　　）
A.在手机充电过程中接打电话
B.家庭空气开关跳闸后立即手动复位
C.家中照明灯不亮需更换灯泡时，先切断照明灯电源
D.在同一个插线板上使用电饭煲、电磁炉和吹风机
12.如图所示，电源电压保持6V不变，电流表的量程为0～0.6A，电压表的量程为0～3V，定值电阻的规格为“10Ω
0.5A”，滑动变阻器的规格为“20Ω
1A”。闭合开关，为了保证电路安全，在变阻器滑片移动过程中，下列说法正确的是（　　）
A.电路消耗总功率允许的变化范围为1.2W～3W
B.电流表示数允许的变化范围为0.2A～0.5A
C.变阻器接入电路的阻值允许变化范围为2Ω～20Ω??
D.电阻消耗功率允许的变化范围为0.4W～0.9W

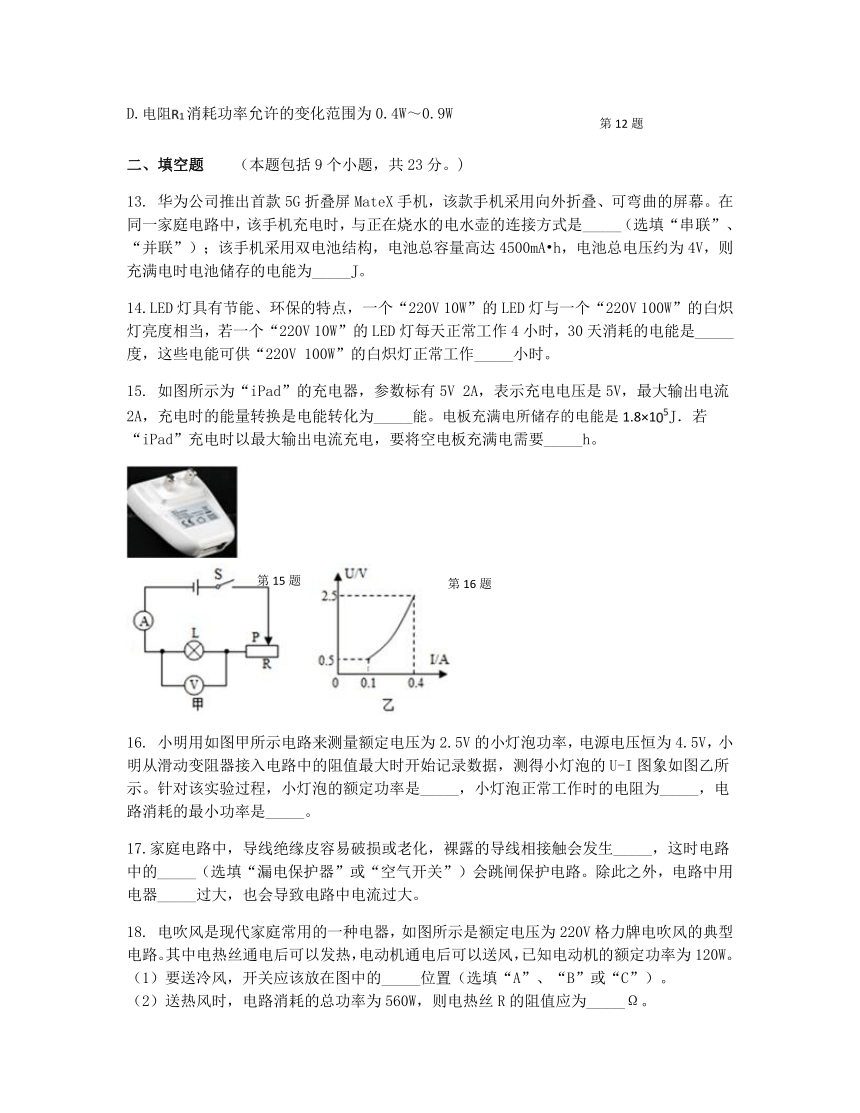

二、填空题（本题包括9个小题，共23分。)
13.
华为公司推出首款5G折叠屏MateX手机，该款手机采用向外折叠、可弯曲的屏幕。在同一家庭电路中，该手机充电时，与正在烧水的电水壶的连接方式是_____（选填“串联”、“并联”）；该手机采用双电池结构，电池总容量高达4500mA?h，电池总电压约为4V，则充满电时电池储存的电能为_____J。
14.LED灯具有节能、环保的特点，一个“220V
10W”的LED灯与一个“220V
100W”的白炽灯亮度相当，若一个“220V
10W”的LED灯每天正常工作4小时，30天消耗的电能是_____度，这些电能可供“220V
100W”的白炽灯正常工作_____小时。
15.
如图所示为“iPad”的充电器，参数标有5V
2A，表示充电电压是5V，最大输出电流2A，充电时的能量转换是电能转化为_____能。电板充满电所储存的电能是1.8×1J．若“iPad”充电时以最大输出电流充电，要将空电板充满电需要_____h。
16.
小明用如图甲所示电路来测量额定电压为2.5V的小灯泡功率，电源电压恒为4.5V，小明从滑动变阻器接入电路中的阻值最大时开始记录数据，测得小灯泡的U-I图象如图乙所示。针对该实验过程，小灯泡的额定功率是_____，小灯泡正常工作时的电阻为_____，电路消耗的最小功率是_____。
17.家庭电路中，导线绝缘皮容易破损或老化，裸露的导线相接触会发生_____，这时电路中的_____（选填“漏电保护器”或“空气开关”）会跳闸保护电路。除此之外，电路中用电器_____过大，也会导致电路中电流过大。
18.
电吹风是现代家庭常用的一种电器，如图所示是额定电压为220V格力牌电吹风的典型电路。其中电热丝通电后可以发热，电动机通电后可以送风，已知电动机的额定功率为120W。
（1）要送冷风，开关应该放在图中的_____位置（选填“A”、“B”或“C”）。
（2）送热风时，电路消耗的总功率为560W，则电热丝R的阻值应为_____Ω。

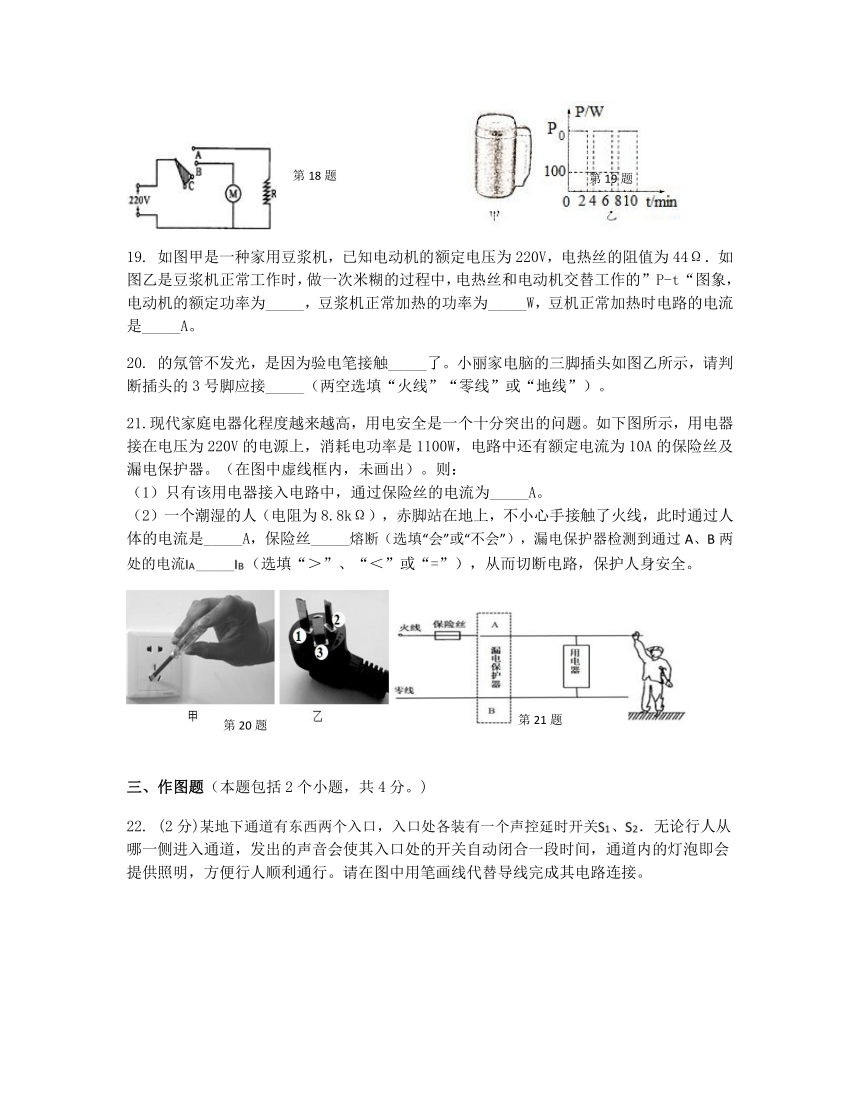

19.
如图甲是一种家用豆浆机，已知电动机的额定电压为220V，电热丝的阻值为44Ω．如图乙是豆浆机正常工作时，做一次米糊的过程中，电热丝和电动机交替工作的”P-t“图象，电动机的额定功率为_____，豆浆机正常加热的功率为_____W，豆机正常加热时电路的电流是_____A。
20.
的氖管不发光，是因为验电笔接触_____了。小丽家电脑的三脚插头如图乙所示，请判断插头的3号脚应接_____（两空选填“火线”“零线”或“地线”）。
21.现代家庭电器化程度越来越高，用电安全是一个十分突出的问题。如下图所示，用电器接在电压为220V的电源上，消耗电功率是1100W，电路中还有额定电流为10A的保险丝及漏电保护器。（在图中虚线框内，未画出）。则：
（1）只有该用电器接入电路中，通过保险丝的电流为_____A。
（2）一个潮湿的人（电阻为8.8kΩ），赤脚站在地上，不小心手接触了火线，此时通过人体的电流是_____A，保险丝_____熔断（选填“会”或“不会”），漏电保护器检测到通过A、B两处的电流_____（选填“＞”、“＜”或“=”），从而切断电路，保护人身安全。
三、作图题（本题包括2个小题，共4分。)
22.
(2分)某地下通道有东西两个入口，入口处各装有一个声控延时开关、．无论行人从哪一侧进入通道，发出的声音会使其入口处的开关自动闭合一段时间，通道内的灯泡即会提供照明，方便行人顺利通行。请在图中用笔画线代替导线完成其电路连接。
23.
(2分)请在图中的电路图中补画一根导线，使卧室灯和客厅灯都能独立工作。
四、实验探究题（本题包括4个小题，共29分。)
24.
(6分)
在“探究电流做功多少与电压、电流的关系”的活动中，同学们设计了如图甲、乙、丙三个电路。
（1）实验中我们通过比较_____来比较相同时间内电流做功的多少，所用的两灯和规格是_____（选填“相同”或“不同”）。
（2）利用图甲可以研究电流做功多少与_____的关系。经过讨论，同学们认为图甲电路存在一个缺陷，其缺陷在于_____。
（3）在乙图的实验中，两灯都发光，但灯较亮，灯两端的电压也较大，根据此现象可以得出的初步结论是_____。
（4）某同学想利用丙图来研究电流做功与电压的关系，通过调节滑动变阻器的滑片P的位置来改变灯两端电压，他设计的实验方案中存在什么问题？___________________。
25.
(5分)
某同学用如图所示的实验装置探究电流通过导体产生的热量与哪些因素有关，两个透明容器中封闭着等量的空气。
（1）通电后透明容器中电阻丝的内能增大是通过_____（选填“做功”或“热传递”）方式改变的。
（2）观察图甲中的A、B管，在通电时间相等时，发现B管液面上升得更高，表明电流通过导体产生的热量多少与_____有关。
（3）采用图乙中的实验装置探究“电流产生的热量跟电流是否有关”时，右边透明容器中应该选用阻值为_____Ω的电阻丝。
（4）能用图乙中的实验结论解释的现象是_____（填序号）。（2分）
①电炉丝通过导线连接到电路里，电炉丝热得发红而导线几乎不发热。
②电风扇通过导线连接到电路里，导线几乎不发热。电热水壶通过同样的导线连接到电路里，导线明显发热。
③冬天在房间里使用电取暖器时，通电越久，房间里温度会越高。
26.
(8分)
小明同学按图甲所示的电路图，连接图乙实物图，来测量小灯泡的额定功率，已知小灯泡的额定电压为2.5V，电源电压恒为3V。
（1）请根据图甲的电路图用笔画线代替导线将图乙的实物连接成完整电路。
（2）正确连接电路，闭合开关，发现小灯泡不亮，电压表有示数，电流表指针几乎不动，产生这种现象的原因是_____。
（3）排除故障，继续实验，最后根据实验数据画出I-U图象，如图丙所示，根据图象求出小灯泡正常发光时的功率为_____W。
（4）通过分I-U图象，发现小灯泡的电阻是变化的，其原因是_____。
（5）完成上述实验后，小明又重新设计了电路，如图丙所示，测量另一个小灯泡的
额定功率，这个小灯泡正常工作的电流为，请完成实验步骤（已知电源电压为U）
①只闭合开关，移动滑动变阻器的滑片，使电流表示数为_____。
②只闭合开关，保持滑动变阻器的滑片位置不变，使电流表示数为_____；再将滑动变阻器的滑片调到最左端，读出电流表的示数为；（用字母表示）
③则小灯泡的额定功率表达式为=_____（用字母表示）
27.
(10分)阅读短文，回答问题。
纯电动汽车根据中汽协数据，2018年中国新能源汽车产销量已超过一百万辆，呈现出逆势上扬势头。如图是北汽新能源11月份最新上市的一款纯电动人工智能轿车EU5，补贴后售价为12-16万元。电池是纯电动汽车的核心，衡量电池性能的一个重要参数是能量密度，即单位质量储存的电能。EU5搭载了高性能三元锂电池，能量密度达到了150W?h/kg，电池质保8年或15万公里，理论寿命为60万公里后容量不少于原来的60%．EU5配备专利电池管理系统及超低温预热充电技术--零下35度亦可正常启动和充电，最高续航里程更是达到了570km。EU5支持快充、慢充和普通220V插座充电。快充半小时即可将电量由30%充至80%；慢充7小时充满；若选配随车充电宝，普通220V插座就可充，25小时充满，无论哪种充电方式都需要供电系统中提供接地良好的地线，否则EU5拒绝接受充电。EU5的部分参数如下表。
整车质量
1680kg
电池容量
60kW?h
电动机最大功率
160kW
最高时速
155km/h
能量回收是电动汽车特有的功能。车辆在减速或制动时车轮的转动会带动驱动电机转动，此时驱动电机就变成了发电机，能够产生电能为汽车的动力电池充电，达到能量回收利用的效果，同时具有辅助制动功能。电动汽车具有的动能越大，制动时回收的电能也就越多。EU5的能量回收又分为1、2、3三个挡位，1、2挡属于轻度能量回收挡，当驾驶者踩刹车时便可进行能量回收。3挡为重度能量回收挡，只要驾驶者轻轻放开油门就可进行能量回收，车速低于30km/h时能量回收功能自动关闭。
（1）EU5充电时要将外壳与地线保持良好接触，否则充不了电，这是为了防止_____。
（2）若按每千瓦时0.4元的居民电价计算，在最经济的情况下，EU5行驶100公里的电费成本为_____元（保留一位小数）。
（3）EU5在快充时（由30%充至80%）的充电功率为_____kW。
（4）关于EU5纯电动汽车，下列说法不正确的是_____。
A．EU5纯电动汽车的电池质量约为500kg
B．能量回收系统可有效延长刹车片的寿命
C．能量回收系统可提高汽车的续航里程
D．快充使用的导线要比慢充粗
（5）若司机将EU5的档位设为能量回收的3档行驶，然后在速度表显示130km/h时松开油门
（不踩刹车），直至速度减为10km/h保持匀速行驶。下列关于此过程中车速随时间变化的图象中比较符合实际的是_____。
1、D
D
B
B
C
B
C
C
A
A
C
D
13、并联；6.48×104。
14、1.2；12
15、化学能
5
16、1W；6.25Ω；0.45W
17、短路；空气开关；总功率
18、（1）B；（2）110
19、100W；1100；
5
20、零线；火线
21、5；0.025；不会；＞
23、
24、（1）灯泡的亮度；（2）电流大小；无法改变灯两端的电压，利用滑动变阻器保护电
路；（3）在电流和时间相同的情况下，电压越大，电流做的功越多；（4）不能控制电流相同
（1）做功；（2）电阻；（3）5；（4）②
27、（1）触电；（2）4.2；（3）60；（4）A；（5）B
